W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Taurus z lat: 1985, 1986, 1987, 1988, 1989, 1990, 1991.
Ford Taurus (1985-1991) to model samochodu osobowego, który został wprowadzony przez Forda jako odpowiedź na rosnącą popularność samochodów japońskich na amerykańskim rynku. Oto kilka kluczowych informacji na temat Forda Taurus z lat 1985-1991:
Podsumowując, Ford Taurus (1985-1991) to samochód, który wprowadził wiele innowacji i odniósł duży sukces rynkowy. Jego nowoczesny design, zaawansowane technologie i różnorodność wariantów nadwozia przyciągały klientów, a jego popularność przyczyniła się do wzmocnienia pozycji marki Ford na amerykańskim rynku samochodowym.

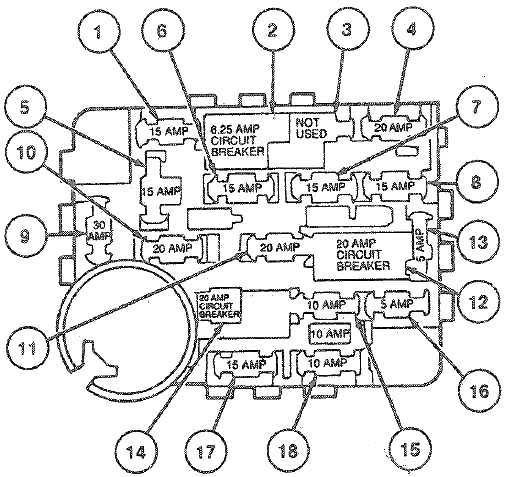

Skrzynka bezpieczników w przedziale pasażerskim

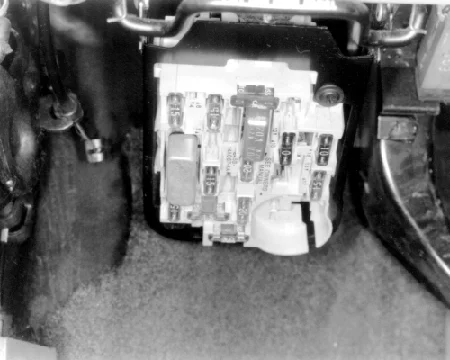

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Wysokie lampy stopu, światła stopu, przednie i tylne kierunkowskazy, kierunkowskazy na tablicy rozdzielczej, kontrola prędkości |
| 2 | 7,5 | Wyłącznik obwodu: silnik wycieraczki szyby przedniej, moduł wycieraczki przerywanej, silnik spryskiwacza szyby przedniej |
| 3 | – | Nieużywany |
| 4 | 20 | 1993-1994: Przednie światła parkowania, boczne i tylne światła obrysowe, brzęczyk/dzwonek ostrzegawczy „Reflektory włączone”, przednia lampa laserowa (sable) |
| 15 | 1985-1992: Przednie światła postojowe, boczne i tylne, brzęczyk/dzwonek ostrzegawczy „Reflektory włączone”, przednia lampa laserowa (sable) | |
| 5 | 15 | Klaster elektroniczny, przełącznik odszraniania tylnej szyby, elektroniczny migacz, lampy cofania, podgrzewana sonda lambda (H02S), podświetlany/bezkluczykowy moduł dostępu, elektromagnes blokady hamulca, procesor sterowania elektronicznym zamkiem drzwi |
| 6 | 15 | Silniki wycieraczek i spryskiwaczy tylnej szyby (wagony), moduł diagnostycznej lampki ostrzegawczej, sygnał ostrzegawczy, oświetlenie przełącznika reflektora (sable), oświetlenie zegara, oświetlenie radia, oświetlenie sterowania EATC, przekaźnik szyby zasilania, wzmacniacz kontroli prędkości |
| 7 | 15 | Światła przeciwmgielne |
| 1992-1994: Moduł poduszki powietrznej | ||
| 8 | 15 | Zegar, pamięć radiowa, lampka w schowku na rękawiczki, lampka w bagażniku, lampki grzecznościowe w tablicy rozdzielczej, lampki wewnętrzne, podświetlany/bezkluczykowy moduł wejściowy, lusterka elektryczne, lampki w komorze silnika, gong kluczykowy zapłonu |
| 9 | 30 | Silnik dmuchawy, regulator prędkości dmuchawy (EATC) (1985-91) |
| 10 | 20 | Flash-to-Pass, światła drogowe i lampka kontrolna |
| 11 | 20 | Radio, wzmacniacz dźwięku klasy premium, silnik anteny mocy, nadmiarowy przełącznik radiowy |
| 12 | 20 | Wyłącznik obwodu: zapalniczki cygarowe, przekaźnik klaksonu, klaksony, |
| 1993-94: Nieużywany | ||
| 13 | 5 | Podświetlenie zestawu wskaźników, wyświetlacz radia, podświetlenie pojemnika na popiół, wyświetlacz sterowania EATC, podświetlenie przełącznika odszraniania tylnej szyby, podświetlenie przełącznika tylnej wycieraczki, podświetlenie przełącznika reflektorów, wyświetlacz zegara, podświetlenie PRNDL |
| 14 | – | Nieużywany |
| 15 | 10 | Oświetlenie tablicy rejestracyjnej, lampy obrysowe boczne i tylne |
| 16 | 5 | Klaster elektroniczny, kontrola EATC |
| 17 | 15 | Sprzęgło sprężarki EATC, siłownik drzwi mieszanki, sprzęgło sprężarki klimatyzacji |
| 18 | 10 | Moduł lampy automatycznej, lampki ostrzegawcze klastra, przekaźnik niskiego poziomu oleju, brzęczyk/dzwonek |
Lokalizacja świateł

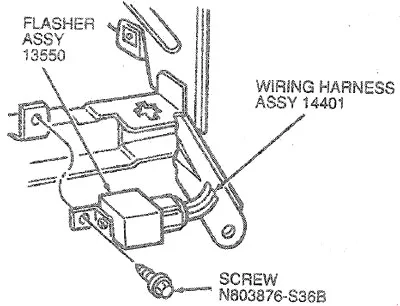

Elektroniczny kierunkowskaz i migacz awaryjny są przymocowane do dolnego wzmocnienia tablicy rozdzielczej po lewej stronie za pomocą jednej śruby (nad panelem bezpieczników).

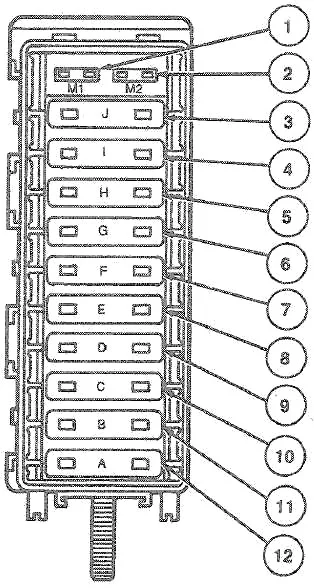

Skrzynka bezpieczników w komorze silnika

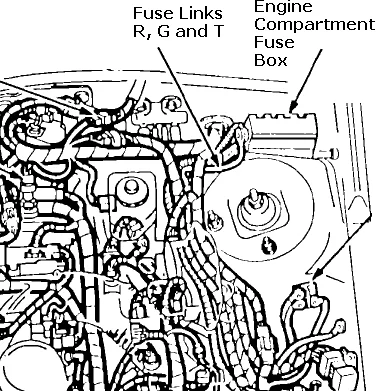

Znajduje się po stronie kierowcy w komorze silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Cewka zapłonowa |
| 2 | 10 | Kanał akcesoriów |
| 3 | 40 | Blokada zasilania/okno |
| 4 | 40 | Anty blokada |
| 5 | 40 | Tylny odszraniacz |
| 6 | 30 | Moduł przeciwblokujący |
| 7 | 60 | Reflektory |
| 8 | 40 | Panel bezpieczników |
| 9 | 60 | Wentylator chłodzący silnik |
| 10 | 30 | Elektroniczne sterowanie silnikiem, moduł sterujący układu napędowego (1994), przekaźnik pompy paliwa (1994) |
| 11 | 60 | Przełącznik zapłonu/silnik dmuchawy |
| 12 | 60 | Przełącznik zapłonu/silnik dmuchawy |
Lokalizacje i wartości bezpieczników i wyłączników automatycznych, które nie znajdują się w panelach, są pokazane w poniższej tabeli zabezpieczeń obwodów.
| Bezpiecznik | Miernik | Lokalizacja |
|---|---|---|
| Wyjście alternatora | 12 | W pobliżu skrzynki rozdzielczej zasilania |
| Obwód wykrywania napięcia alternatora | 18 | W pobliżu skrzynki rozdzielczej zasilania |
| Podgrzewana szyba przednia | 18 | W pobliżu podgrzewanego przekaźnika szyby przedniej |
