W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Sierra z lat: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Ford Sierra to model samochodu osobowego, który był produkowany przez Forda w latach 1982-1993. Był to popularny samochód w Europie i odegrał istotną rolę w historii marki Ford. Oto kilka kluczowych informacji na temat Forda Sierra:

  1. Design: Ford Sierra był znany ze swojego charakterystycznego i nowoczesnego designu jak na tamte czasy. Zastąpił on poprzedni model Forda Cortina i wprowadził innowacyjne rozwiązania stylistyczne. Sierra miało opływową sylwetkę, dynamiczne linie i zaokrąglone kształty. Wyróżniało się od innych samochodów na drodze i przyczyniło się do zmiany postrzegania marki Ford.
  2. Warianty nadwozia: Ford Sierra był dostępny w różnych wariantach nadwozia, takich jak sedan (4-drzwiowy), kombi (5-drzwiowy) oraz wersja coupe. Każdy z tych wariantów oferował różne możliwości przestrzeni pasażerskiej i bagażowej, dostosowując się do różnych potrzeb i preferencji klientów.
  3. Technologia i innowacje: Ford Sierra wprowadził szereg innowacyjnych rozwiązań technologicznych w swoim segmencie. W zależności od wersji i wyposażenia, Sierra oferowała takie funkcje jak układ sterowania elektronicznego ABS, elektroniczny system stabilizacji ESP, centralny zamek, elektryczne sterowanie szyb, klimatyzację, a także wiele innych udogodnień.
  4. Silniki: Sierra była dostępna z różnymi silnikami benzynowymi i diesla, z różnymi pojemnościami i mocami. Oferowała zarówno jednostki zasilane paliwem benzynowym, jak i wysokoprężne. W zależności od rynku, Sierra była również oferowana w wersjach sportowych, takich jak Sierra XR4i czy Sierra RS Cosworth, które miały jeszcze większą moc i osiągi.
  5. Sukces sportowy: Ford Sierra odniosła wiele sukcesów w motorsporcie, szczególnie w wyścigach samochodowych. Model Sierra RS Cosworth zdobył wiele zwycięstw i tytułów mistrzowskich, co przyczyniło się do budowania wizerunku marki Ford jako producenta sportowych samochodów.
  6. Zakończenie produkcji: Produkcja Forda Sierra została zakończona w 1993 roku, a na jego miejsce wprowadzono model Ford Mondeo. Pomimo zakończenia produkcji, Sierra pozostaje ważnym samochodem w historii marki Ford i jest nadal doceniana przez miłośników motoryzacji.
Zobacz także:  Ford Focus III (2012) - schematy bezpieczników i przekaźników

Podsumowując, Ford Sierra to samochód, który przyczynił się do zmiany wizerunku marki Ford i wprowadził nowoczesny design i technologie w segmencie samochodów osobowych. Oferował różne warianty nadwozia, silniki o różnych mocach i osiągach, oraz innowacyjne rozwiązania technologiczne. Ford Sierra odniosła również sukcesy sportowe, co podkreśla jej znaczenie w historii motoryzacji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Skrzynka główna z bezpiecznikami i przekaźnikami znajduje się z tyłu komory silnika w pobliżu słupka bocznego i jest osłonięta pokrywą ochronną.

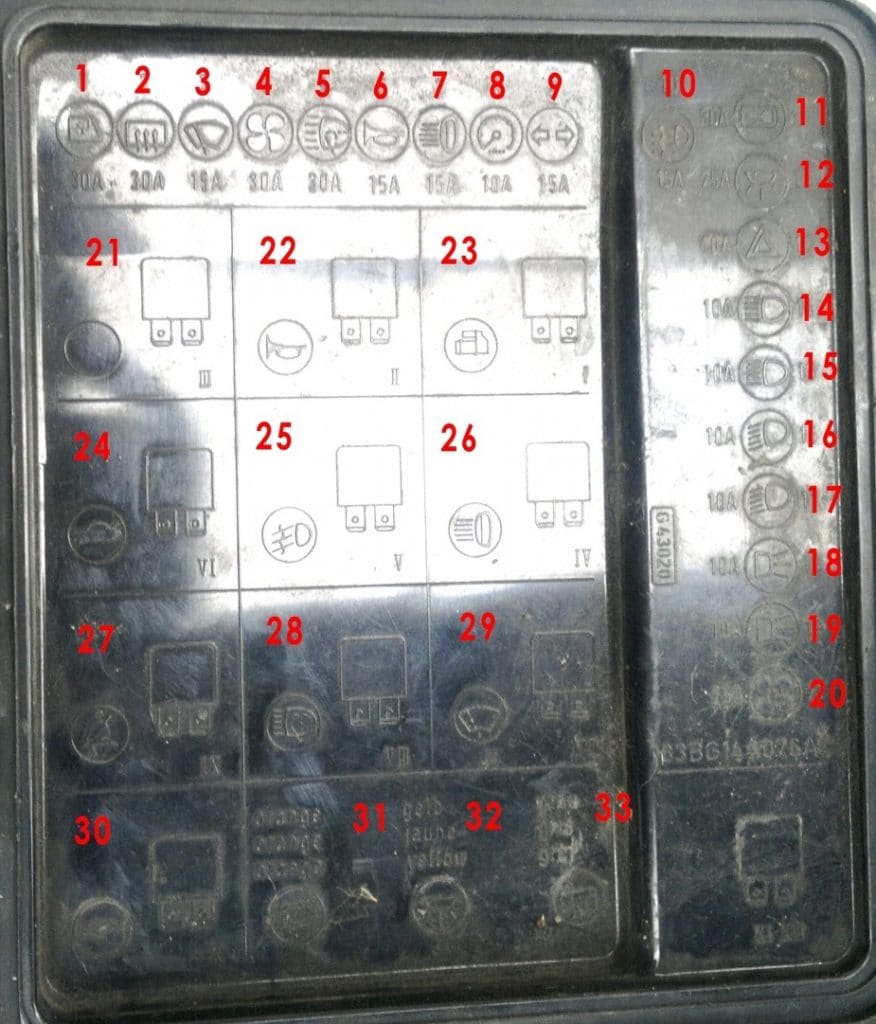

Typ 1

Ford Sierra (1982-1994) - schematy bezpieczników i przekaźników

Opis

1 Podnośnik okienny 30A
2 30A Podgrzewana gumka tylna i lusterko zewnętrzne
3 10A Silnik do czyszczenia szkła
4 30A Grzejnik, wycieraczka tylnej szyby, spryskiwacz szyb
5 Spryskiwacze reflektorów 30A
6 15A Sygnał dźwiękowy (na kierownicy)
7 15A Dodatkowy reflektor
8 10A Przełącznik „pauzy” wycieraczek zegara, lampki ostrzegawcze dla trybu jazdy ekonomicznej, wskaźniki zamknięcia drzwi i przepalenia lamp
9 15A Kierunkowskazy, światła hamowania i wstecznego
10 15A Lampa przeciwmgielna
11 30A Sterowany elektrycznie zamek pokrywy, centralny zamek bagażnika
12 25A Oświetlenie progów, ogrzewanie siedzeń, opóźnione oświetlenie wnętrza, oświetlenie bagażnika. Zegar cyfrowy, zapalniczka do papierosów, lusterka do makijażu z oświetleniem komputera pokładowego
13 10A Sygnalizacja awaryjna, sygnał dźwiękowy
14 10A Lewy reflektor
15 10A Prawy Reflektor
16 10A Lewy kierunkowskaz
17 10A prawy kierunkowskaz
18 10A Światło po lewej stronie, oświetlenie tablicy przyrządów, oświetlenie przełącznika oświetlenie komory silnika;
19 10A Przełącznik oświetlenia (reflektory i światła przeciwmgielne) prawe światło boczne, oświetlenie schowka, oświetlenie przyrządów
20 25A Dodatkowy wentylator chłodzący – komora silnika
21 Włącz przekaźnik sygnału
22 Przekaźnik klaksonowy
23 Przekaźnik, blokada startu z automatyczną skrzynią biegów
24 Przekaźnik zwalniający bagażnik
25 Przekaźnik światła przeciwmgielnego
26 Wymiary przekaźnika
27 Przekaźnik lampki ostrzegawczej pasa bezpieczeństwa
28 Przekaźnik spryskiwaczy reflektorów
29 Przekaźnik wycieraczek
30 Przekaźnik podgrzewanej tylnej szyby i lusterka zewnętrznego z automatycznym wyłączaniem
31 Przekaźnik oświetlenia wnętrza
32 Przekaźnik kontroli prędkości tylnej wycieraczki
33 Przekaźnik wyłącznika zapłonu
Zobacz także:  Ford Taurus (1995-1999) - schematy bezpieczników i przekaźników

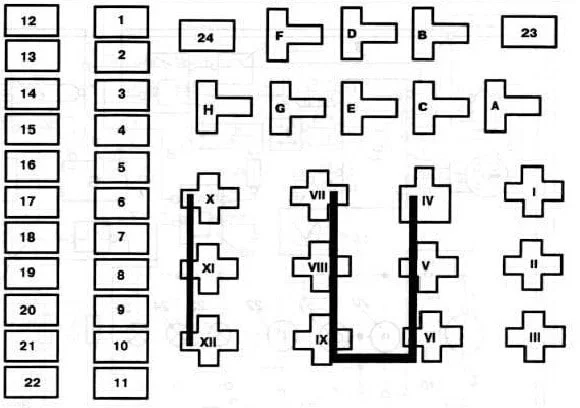

Typ 2

Ford Sierra (1982-1994) - schematy bezpieczników i przekaźników

Opis 1

1 15A Lewy reflektor główny lewy reflektor dodatkowy
2 15A Prawy reflektor, prawy dodatkowy reflektor
3 7,5A Lewy kierunkowskaz
4 7,5A kierunkowskaz w prawo, sterowanie zasięgiem reflektorów;
5 5A lewe światło boczne
6 5A Prawe światło boczne
7 15A oświetlenie tablicy przyrządów
8 15A pompa paliwa
9 15A Spryskiwacze reflektorów
10 7,5A Oświetlenie wnętrza, zegar, centralny zamek, elektryczna regulacja lusterka zewnętrznego
11 15A pompa paliwa
12 10A Światła awaryjne, alarm antykradzieżowy, centralny zamek
13 20A Podgrzewany przedni fotel, zapalniczka
14 10A sygnał dźwiękowy
15 15A Silnik wycieraczek, pompa spryskiwacza szkła
16 20A Podgrzewana szyba tylna i lusterko zewnętrzne
17 15A Lampa przeciwmgielna
18 Przekaźnik świec żarowych 25A (diesel)
19 10A Tylne światło przeciwmgielne
20 10A Kierunkowskazy, światła cofania
21 7,5A Światła stopu
22 4A Obwód sterowania, urządzenie sterujące (z układem wtryskowym)
23 20A pompa paliwa
24 30A Elektryczny podnośnik do szkła
A Przekaźnik rozładowania stacyjki
B Dodatkowy bezpiecznik świateł do jazdy dziennej lub tylne światło przeciwmgielne
C Sygnał dźwiękowy
D Kontrola silnika
E Tylne światła przeciwmgielne
F Kierunkowskazy
G Ogrzewanie siedzenia
H Światła przeciwmgielne
I Blokada układu kierowniczego i zapłonu
II Światło dzienne
III Środek do czyszczenia reflektorów
IV Ogrzewanie tylnej szyby
V Zmiana prędkości wycieraczki przedniej szyby
VI Opóźnione oświetlenie wnętrza
VII System ABS
VIII Przekaźnik czasowy odrzutu (automatyczna skrzynia biegów)
IX Zmiana prędkości wycieraczki tylnej szyby
X Reflektory główne
XI Zarządzanie silnikiem (z układem wtryskowym)
XII Blokada startu (z automatyczną skrzynią biegów)

Opis 2

1 20A Lewy główny reflektor, lewy dodatkowy reflektor
2 20A Prawy reflektor, prawy dodatkowy reflektor
3 10A Lewy kierunkowskaz
4 10A kierunkowskaz w prawo, sterowanie zasięgiem reflektorów;
5 10A Lewe światło boczne
6 10A Prawe światło boczne
7 15A oświetlenie tablicy przyrządów
8 Zapasowy
9 30A Środki czyszczące do reflektorów
10 20A Zegar oświetlenia wnętrza, centralny zamek, elektryczna regulacja lusterka zewnętrznego
11 Pompa 20A (klimatyzacja)
12 10A Światła awaryjne
13 30A Podgrzewany przedni fotel, zapalniczka
14 30A sygnał dźwiękowy
15 30A Silniki elektryczne wycieraczek, pompa spryskiwacza szkła
16 30A Podgrzewana szyba tylna i lusterko zewnętrzne
17 20A lampa przeciwmgielna
18 Grzałka 30A
20 15A Kierunkowskazy, światła cofania
21 15A Sygnały tabeli
22 10A Obwód sterowania, urządzenie sterujące
23 20A Elektryczny podnośnik szyby przedniej
24 30A pompa paliwa
A Wolny
B Dodatkowy przekaźnik świateł do jazdy dziennej lub tylne światła przeciwmgielne
C Sygnał dźwiękowy
D Zarządzanie silnikiem (z układem wtryskowym)
I Elektryczna regulacja i ogrzewanie lusterka zewnętrznego
F Kierunkowskazy
G Ogrzewanie siedzenia
H Światła przeciwmgielne
I Blokada układu kierowniczego i zapłonu
II Światło dzienne
III Środek do czyszczenia reflektorów
IV Wolny
V Zmiana prędkości wycieraczki przedniej szyby
VII Opóźnione oświetlenie wnętrza
VII System ABS
VIII Kick-down przekaźnika czasowego (automatyczna skrzynia biegów)
IX Pompa urządzenia klimatycznego
X Reflektory główne
XI Zarządzanie silnikiem (z układem wtryskowym)
XII Blokada startu (z automatyczną skrzynią biegów)
Zobacz także:  Ford F-600 (2021) - schematy bezpieczników i przekaźników

Dodatkowe elementy

Następujące przekaźniki mogą znajdować się w komorze silnika w dodatkowej skrzynce przekaźników (pomiędzy prawym górnym słupkiem zawieszenia a akumulatorem):

  • ogrzewanie kolektora dolotowego;
  • wyłączenie modułu sterującego zapłonem ESC II i silnika krokowego regulatora obrotów biegu jałowego;
  • klimatyzator z bezpiecznikiem 15 A;
  • przekaźnik czujnika prędkości obrotowej silnika.



Przedział pasażerski

Następujące przekaźniki mogą być umieszczone w urządzeniu pod panelem przednim po prawej stronie (pomiędzy środkową częścią panelu przedniego a schowkiem):

  • uruchomienie ciepłego silnika (silniki wtryskowe);
  • kontrola blasku żarówek;
  • centralny zamek;
  • wskaźnik ostrzegawczy.

W pobliżu wspornika kolumny kierownicy mogą znajdować się następujące bezpieczniki:

  • kierunkowskazy i światła awaryjne;
  • podgrzewane fotele przednie;
  • dodatkowy wentylator chłodnicy;
  • antena napędzana elektrycznie;
  • elektryczne podnośniki do szkła.
