W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda KA I z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Ford Ka I to kompaktowy samochód miejski, który był produkowany przez Forda w latach 1996-2008. Jego premiera przyniosła nową odsłonę małych samochodów, oferując stylowy design, kompaktowe rozmiary i ekonomiczną jazdę. Ford Ka I zdobył popularność ze względu na swoją przyjazną dla miasta naturę i niskie koszty eksploatacji.

Wizualnie Ford Ka I wyróżniał się wyrazistym i oryginalnym wyglądem. Charakteryzował się zaokrąglonymi kształtami, krótkim przodem, podniesioną tylną częścią i unikalnymi, wyraźnymi reflektorami. Mimo swojego kompaktowego rozmiaru, wnętrze Forda Ka I było zaskakująco przestronne i funkcjonalne. Samochód oferował miejsce dla czterech pasażerów oraz przyzwoitą ilość przestrzeni bagażowej.

Ford Ka I był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o pojemnościach 1.3 litra oraz 1.6 litra wersji sportowej o nazwie SportKa. Samochód cechował się niskim zużyciem paliwa i dobrą dynamiką, co czyniło go idealnym wyborem dla osób, które szukały oszczędnego i poręcznego samochodu do codziennej jazdy w mieście.

Pomimo że Ford Ka I został zastąpiony przez nowszą generację, pozostaje popularnym wyborem na rynku samochodów używanych. Jego niezawodność, oszczędność i wygodna jazda sprawiają, że jest to atrakcyjna opcja dla osób szukających niedrogiego samochodu miejskiego.

Zobacz także:  Ford C-MAX II (2015-2019) - schematy bezpieczników i przekaźników

Warto podkreślić, że Ford Ka I to jedna z wielu udanych serii kompaktowych samochodów marki Ford. Wśród nich znajdują się również modele takie jak Ford Fiesta i Ford Focus, które zdobyły ogromną popularność na całym świecie. Marka Ford słynie z innowacyjnych rozwiązań technologicznych, solidnej konstrukcji i dbałości o bezpieczeństwo, co czyni jej samochody atrakcyjnymi dla szerokiej gamy klientów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

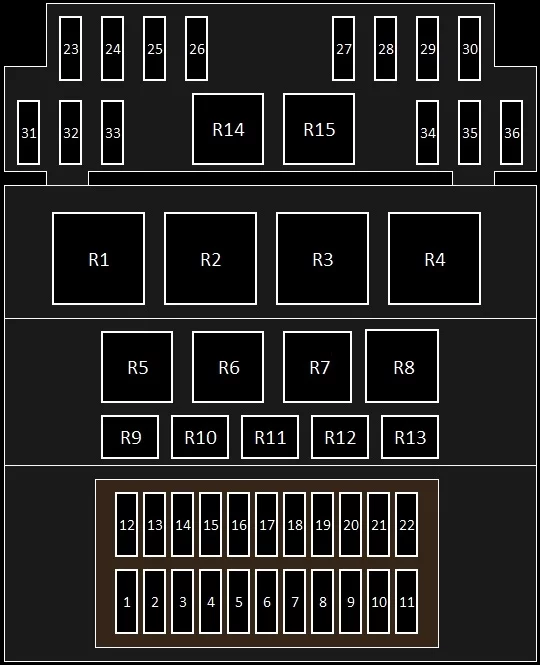

Ford KA I (1997-2007) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się za pokrywą pod tablicą rozdzielczą.

Numer Ampery [A] Opis
1 20A Podgrzewana szyba tylna, centralny zamek, podgrzewane lusterka zewnętrzne
2 10 A Lampy wewnętrzne, oświetlenie tablicy przyrządów, zegar, radio, złącze łącza danych, klimatyzacja
3 30A Moduł ABS
4 3A Jednostka sterująca silnika, przekaźnik główny
5 15A Zapalniczka
6 10 A Lampy boczne po lewej stronie, podświetlenie tablicy przyrządów, światła na sygnalizatorze ostrzegawczym
7 10 A Lampy boczne z prawej strony, lampy tylne
8 10 A Światła mijania po lewej stronie
9 10 A Światła mijania po prawej stronie
10 10 A Światła drogowe po lewej stronie, kierunkowskaz świateł drogowych
11 10 A Światła drogowe po prawej stronie
12 30A Silnik dmuchawy nagrzewnicy, silnik recyrkulacyjny
13 15A Sterowanie oświetleniem (reflektory, światła przeciwmgielne), światło hamowania, światło cofania
14 30A Okna elektryczne
15 20A Sterowanie oświetleniem (reflektory, światła przeciwmgielne)
16 15A lub 20A Silnik wycieraczek, silnik pompy spryskiwacza, system antykradzieżowy
17 7,5A lub 15A Klimatyzacja, przekaźnik zapłonu, zestaw wskaźników, centralny zamek, oświetlenie wejścia (15A);

Przekaźnik zapłonu, zestaw wskaźników, przekaźnik pompy paliwa, elektroniczne zarządzanie silnikiem (7,5 A)

18 10 A Moduł poduszki powietrznej
19 25A Pompa paliwa, transformator zapłonowy
20 15A Elektroniczne zarządzanie silnikiem, moduł ABS, przekaźnik wentylatora chłodzenia silnika
21 10A lub 20A Tylne światło przeciwmgielne (10A);

Silnik wycieraczki tylnej, lampa cofania, klimatyzacja, zawór wody nagrzewnicy (20A)

22 10 A Kierunkowskazy
23 20A Alarm, klakson
24 40A Blokada zapłonu
25 30A ABS
26 3A Alternator (od 2003)
27 10 A System antykradzieżowy, przekaźnik otwierania tylnych drzwi
28 10 A Lusterka elektryczne
29 10 A Tylne światła przeciwmgielne
30 10 A Jednostka sterująca silnika
31 Nieużywany
32 15A Szyberdach
33 15A System antykradzieżowy (od 2003 r.)
34 30A Silnik wentylatora elektrycznego (bez klimatyzacji)
35 10 A System antykradzieżowy, tablica przyrządów, szyberdach
36 3A ABS
Przekaźniki
R1 Silnik wentylatora elektrycznego (bez klimatyzacji) #1
R2 Wycieraczka szyby przedniej (przełączanie trybów)
R3 Oświetlenie wnętrza (z centralnym zamkiem)
R4 Światła przeciwmgielne
R5 Zapłon
R6 Tylny odmgławiacz
R7 Przekaźnik wyłącznika rozruchu
R8 Brzęczyk ostrzegawczy reflektorów
R9 Reflektory (światła mijania)
R10 Reflektory (światła drogowe)
R11 System zarządzania silnikiem
R12 Pompa paliwowa
R13 Klimatyzacja
R14 Przerywacz antywłamaniowy lewy (z centralnym zamkiem)
R15 Przerywacz antywłamaniowy prawy (z centralnym zamkiem)
