W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Puma z lat: 2019, 2020.

Ford Puma (2019-2020) to kompaktowy crossover produkowany przez firmę Ford. Ta nowa odsłona Pumy wprowadza ją w segment dynamicznych i praktycznych miejskich samochodów, oferując nowoczesny design, zaawansowane technologie i oszczędny napęd.

Pod względem stylistycznym, Ford Puma 2019-2020 wyróżnia się nowoczesnym wyglądem, łączącym cechy crossovera i sportowego samochodu. Ma muskularne proporcje, dynamiczne linie nadwozia i unikalne detale stylizacyjne. Charakterystycznymi elementami są wyraźnie zarysowane reflektory z diodami LED i charakterystyczna atrapa chłodnicy. Puma prezentuje się nowocześnie i atrakcyjnie na drodze.

Puma oferuje również nowoczesne technologie, które podnoszą komfort i bezpieczeństwo. Wnętrze samochodu jest ergonomiczne, dobrze zaprojektowane i oferuje przestronność dla kierowcy i pasażerów. Zaawansowany system multimedialny z dużym ekranem dotykowym, integracją z systemem Apple CarPlay i Android Auto oraz funkcjami łączności umożliwia intuicyjne sterowanie i dostęp do różnych funkcji.

Pod względem napędu, Ford Puma oferuje różne opcje silnikowe, w tym innowacyjny system napędu hybrydowego o nazwie EcoBoost Hybrid. Ten system łączy trzycylindrowy silnik benzynowy z jednostką elektryczną, co przekłada się na oszczędność paliwa i redukcję emisji CO2. Dzięki temu Puma oferuje nie tylko dynamiczną jazdę, ale także korzystną dla środowiska eksploatację.

Puma 2019-2020 jest również praktycznym samochodem, który oferuje wiele inteligentnych rozwiązań. Posiada przestronne wnętrze, a składane tylne siedzenia pozwalają na elastyczne dostosowanie przestrzeni bagażowej. Dodatkowo, Puma oferuje wiele schowków i praktycznych rozwiązań, które ułatwiają codzienne użytkowanie.

Ford Puma 2019-2020 zdobyły uznanie za połączenie stylu, praktyczności i nowoczesnych technologii. Jest to samochód, który oferuje przyjemną jazdę, nowoczesne rozwiązania i ekonomiczny napęd. Puma wpisuje się w trendy rynku, oferując crossovera, który jest zarówno atrakcyjny wizualnie, jak i funkcjonalny.

Zobacz także:  Ford Edge I (2008) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

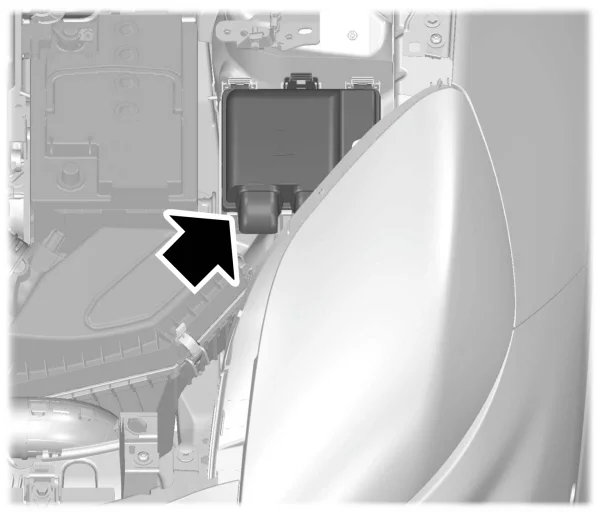

Skrzynka bezpieczników w komorze silnika

POJAZDY Z KIEROWNICĄ Z LEWEJ STRONY

Ford Puma (2019-2020) - schematy bezpieczników i przekaźników

POJAZDY Z KIEROWNICĄ Z PRAWEJ STRONY

Ford Puma (2019-2020) - schematy bezpieczników i przekaźników

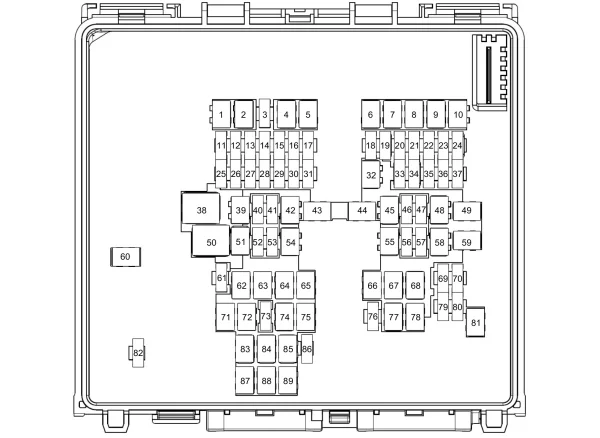

Ford Puma (2019-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 60A Nagrzewnica powietrza dolotowego.
3 10 A Podgrzewane dysze spryskiwaczy przedniej szyby.
4 40A Podgrzewany element przedniej szyby z lewej strony.
5 Nieużywany.
6 30A Rozrusznik.
7 40A Silnik dmuchawy.
8 Nieużywany.
9 Nieużywany.
10 Nieużywany.
11 20A Blokada kolumny kierownicy.
12 10 A Sprzęgło klimatyzacji.
13 Nieużywany.
14 Nieużywany.
15 Nieużywany.
16 Nieużywany.
17 5A Moduł sterujący układu napędowego.
18 10 A Podgrzewana kierownica.
19 5A Elektroniczne wspomaganie kierownicy.
20 Nieużywany.
21 Nieużywany.
22 Nieużywany.
23 10 A Wielokonturowy moduł siedzenia pasażera.
24 10 A Wielokonturowy moduł fotela kierowcy.
25 10 A Pompa płynu chłodzącego.
Zawór wydechowy.
26 15A Zawór upustowy pochłaniacza par paliwa.
Czujnik położenia wałka rozrządu.
Czujnik ciśnienia sterowania wtryskiem paliwa.
Elektrozawór regulacji łopatek turbosprężarki.
Zawór obejściowy chłodnicy recyrkulacji spalin.
Elektromagnes zaworu sterującego Wastegate.
Podgrzewany czujnik tlenu.
27 20A Moduł sterujący układu napędowego.
28 15A Aktywna przesłona kratki.
Pompa olejowa.
Sprężarka klimatyzacji.
Elektromagnes zaworu sterującego Wastegate.
Czujnik wody w paliwie.
29 15A Cewka zapłonowa.
Kondensator tłumiący zakłócenia.
30 10 A Zawór nadmiarowy klimatyzacji.
31 Nieużywany.
32 30A Moduł sterujący nadwozia.
33 10 A System informacji o martwym polu.
Moduł tempomatu.
Przednia kamera wspomagania parkowania.
Tylna kamera wspomagania parkowania.
Moduł sterujący wspomagania parkowania.
34 Nieużywany.
35 10 A Reflektory.
36 5A System zapobiegania blokady kół.
37 Nieużywany.
38 40A Silnik dmuchawy.
39 Nieużywany.
40 Nieużywany.
41 20A Podgrzewane siedzenia.
42 Nieużywany.
43 40A Moduł holowniczy przyczepy.
44 40A Podgrzewany element przedniej szyby z prawej strony.
45 30A Moduł lewych drzwi tylnych.
46 5A Poziomowanie reflektorów.
47 15A Wzmacniacz jednostki audio.
48 20A Szyberdach.
49 60A Pompa przeciwblokująca.
50 60A Szybki wentylator chłodzący.
51 Nieużywany.
52 10 A Złącze łącza danych.
53 Nieużywany.
54 30A Moduł prawych drzwi tylnych.
55 30A Zawór przeciwblokujący.
56 5A Wyłącznik hamulca.
57 15A Wzmacniacz jednostki audio.
58 30A Elektryczna klapa załadowcza.
59 40A Moduł sterujący nadwozia.
60 Nieużywany.
61 Nieużywany.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 20A Pompa paliwowa.
69 Nieużywany.
70 Nieużywany.
71 Nieużywany.
72 Nieużywany.
73 5A Czujnik deszczu.
74 30A Silnik wycieraczek szyby przedniej.
75 Nieużywany.
76 Nieużywany.
77 25A Ogrzewana tylna szyba.
78 Nieużywany.
79 20A Klakson.
80 Nieużywany.
81 Nieużywany.
82 15A Pompa spryskiwacza tylnej szyby.
83 20A Zapalniczka.
Przednie pomocnicze punkty zasilania.
84 20A Tylne pomocnicze punkty zasilania.
85 40A Wolnoobrotowy wentylator chłodzący.
86 20A Wycieraczka tylnej szyby.
87 Nieużywany.
88 Nieużywany.
89 Nieużywany.
Zobacz także:  Ford Explorer V (2016) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za schowkiem (LHD) lub pod schowkiem (RHD).

Ford Puma (2019-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A Moduł kontroli ograniczeń.
Czujnik temperatury i wilgotności w pojeździe.
2 10 A Moduł sterujący wspomagania parkowania.
3 10 A Stacyjka.
Włącznik zapłonu z przyciskiem.
Modem telematyczny.
4 20A Zamek.
Odblokowanie.
5 10 A Szyberdach.
6 30A Przełącznik prawego lusterka.
Elektryczne szyby przednie z prawej strony.
7 5A Wskaźnik wyłączenia poduszki powietrznej pasażera.
Samościemniające się lusterko wewnętrzne.
8 10 A Złącze łącza danych.
9 5A Centralny moduł bezpieczeństwa.
10 15A Zabezpieczenia przed dziećmi.
Drzwiczki wlewu paliwa.
11 30A Przełącznik lewego lusterka.
Elektryczne szyby przednie z lewej strony.
12 15A Podgrzewana kierownica.
Moduł sterowania reflektorami.
13 15A Kontrola głosu.
Wyświetlacz informacyjny i rozrywkowy.
Odtwarzacz płyt kompaktowych.
14 7,5A Sygnalizator podtrzymania baterii.
15 10 A Sygnalizator antywłamaniowy.
16 7,5A Kontrola klimatu.
Moduł kierownicy.
Klaster instrumentów.
Złącze łącza danych.
17 20A Jednostka audio.
18 20A Nieużywany.
