Ford Mustang III (1983-1986) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang III z lat: 1983, 1984, 1985, 1986. Ford Mustang III, znany również jako Mustang Fox Body, to trzecia generacja legendarnej linii samochodów Ford Mustang, produkowana w latach 1979-1993. Jest to jedna z najbardziej ikonicznych i wpływowych generacji Mustanga, która odegrała istotną […]

06/27/2023
Czas czytania: 2 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang III z lat: 1983, 1984, 1985, 1986.

Ford Mustang III, znany również jako Mustang Fox Body, to trzecia generacja legendarnej linii samochodów Ford Mustang, produkowana w latach 1979-1993. Jest to jedna z najbardziej ikonicznych i wpływowych generacji Mustanga, która odegrała istotną rolę w historii motoryzacji.

Mustang III został zbudowany na platformie Forda Fox, która była bardziej modułowa i uniwersalna niż poprzednie platformy Mustanga. Było to istotne, ponieważ Mustang III przeszedł znaczne zmiany pod względem rozmiaru i wagi. Stał się większy, szerszy i cięższy w porównaniu do poprzednika Mustanga II. Ta generacja Mustanga miała bardziej kanciaste kształty i bardziej agresywny wygląd, co przyczyniło się do zwiększenia jego popularności.

Mustang III oferował różne warianty silnikowe, w tym czterocylindrowe jednostki turbo, V6 oraz kultowe V8. Wersje GT i GT350 Mustanga III były szczególnie rozpoznawalne i cenione przez entuzjastów. Silniki te były potężniejsze i bardziej wydajne niż w poprzedniej generacji Mustanga, co przyczyniło się do wzrostu osiągów i sportowego charakteru samochodu.

Zobacz także:  Ford Mondeo IV (2010-2014) - schematy bezpieczników i przekaźników

Mustang III był dostępny w różnych nadwoziach, w tym coupe, cabriolet oraz targa (wersja z wyjmowanym dachem). Wprowadzono również specjalne wersje, takie jak Mustang SVO, który był wyposażony w turbodoładowany silnik czterocylindrowy o wysokim osiągu.

Ta generacja Mustanga zdobyła popularność dzięki swojemu charakterystycznemu wyglądowi, mocnym silnikom i możliwościom tuningu. Mustang III stał się ulubionym modelem w świecie wyścigów ulicznych (street racing) oraz w sportach motorowych, takich jak drag racing. Był również szeroko stosowany w modyfikacjach i tuningu, co umożliwiło kreatywność i indywidualizację dla właścicieli.

Zobacz także:  Ford Puma (2021) - schematy bezpieczników i przekaźników

Mustang III pozostaje ikoną motoryzacji, która wpłynęła na kulturę samochodową i stała się symbolem amerykańskiego muscle caru. Jego trwałość i popularność przyczyniły się do utrzymania kontynuacji linii Mustangów w kolejnych generacjach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

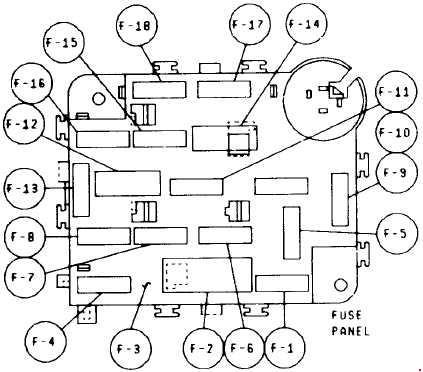

Skrzynka bezpiecznikowa

Ford Mustang III (1983-1986) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Światła stopu, światła ostrzegawcze, kontrola prędkości
2 6 Wyłącznik automatyczny:  system wycieraczek/spryskiwaczy przedniej szyby
3
4 10 Światła zewnętrzne, oświetlenie przyrządów, cewka przekaźnika zmiany biegu na wyższy
5 15 Kierunkowskazy i światła cofania
6 20 Sprzęgło klimatyzacji, cewka przekaźnika podgrzewanej tylnej szyby, zwalnianie bagażnika, kontrola prędkości, zegar, ostrzeżenie o zgaśnięciu świateł
7
8 15 Światła dodatkowe, brzęczyk ostrzegawczy kluczyka zapłonu, otwieranie klapki wlewu paliwa
9 15 Podgrzewacz
30 System klimatyzacji
10 20 Błysk do przejścia
11 15 Radio, dźwięk premium
12 20 Wyłącznik automatyczny:  zamki drzwi zasilania
13 5 Oświetlenie instrumentu
14 20 Wyłącznik automatyczny: Okno elektryczne
15
16 20 Klakson, zapalniczka do cygar, zegar
17
18 10 Obwody gaźnika, podwójny brzęczyk czasowy, obrotomierz, wskaźniki doładowania turbo, wskaźniki ostrzegawcze, ostrzeżenie o niskim poziomie paliwa
