W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang III z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993.
Ford Mustang III, znany również jako Fox-body Mustang, to trzecia generacja legendarnego samochodu sportowego wprowadzona na rynek w latach 1979-1993. Był to okres istotny dla rozwoju Mustanga, ponieważ odwrócono tendencję zmniejszania rozmiarów i powrócono do większych, bardziej imponujących proporcji.
Mustang III był oparty na platformie o nazwie „Fox”, którą dzielił z innymi modelami Forda, takimi jak Fairmont i Mercury Capri. Platforma ta była bardziej modułowa i umożliwiała różne konfiguracje nadwozia, co pozwoliło na wprowadzenie różnych wariantów Mustanga III.
Pierwotnie Mustang III był dostępny w wersji coupe i cabriolet, z charakterystycznymi zaokrąglonymi kształtami i liniowym designem. Jednak wraz z upływem czasu i kolejnymi aktualizacjami, Mustanga III można było spotkać w różnych wersjach, w tym wersji hatchback, które zdobyły dużą popularność.
Ważnym momentem dla Mustanga III było wprowadzenie w 1982 roku wersji GT, która znacznie przyczyniła się do odnowienia sportowego wizerunku Mustanga. Wersja GT była wyposażona w mocniejszy silnik V8, zoptymalizowane zawieszenie i agresywniejszy wygląd zewnętrzny, co przysporzyło jej wielu entuzjastów.
Mustang III był dostępny z różnymi silnikami, w tym czterocylindrowymi, sześciocylindrowymi i V8. Opcje silnikowe ewoluowały wraz z kolejnymi lata, a niektóre z wersji GT wyposażone były w silniki o znacznie większej mocy, które przyspieszały samochód do imponujących osiągów.
Ponadto, Mustang III był również platformą do wprowadzenia wersji specjalnych, takich jak Mustang SVO (Special Vehicle Operations), która oferowała turbodoładowany silnik i zaawansowane technologie, oraz Mustang Saleen, stworzony przez firmę tuningową Saleen, znany ze swojej wyjątkowej wydajności i stylu.
Mustang III jest często uważany za jedną z najbardziej udanych generacji Mustanga. Zyskał popularność zarówno wśród entuzjastów, jak i szerokiej publiczności, oferując połączenie sportowego charakteru, stylu i wydajności. Jest często doceniany za swoją wszechstronność, ponieważ można go dostosować do różnych preferencji i stylów jazdy.
Trzecia generacja Mustanga przyczyniła się do utrzymania sukcesu i kultowego statusu tej linii samochodów, a jej wpływ można dostrzec również w kolejnych generacjach Mustanga. Mustang III zapisał się w historii motoryzacji jako jedna z najbardziej ikonicznych i wpływowych generacji tego legendarnego samochodu sportowego.

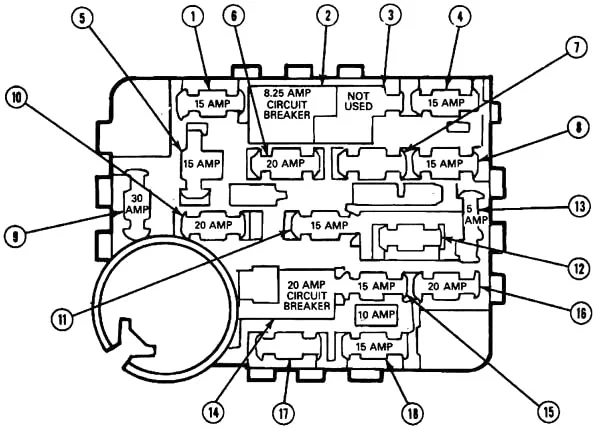

Schemat skrzynki bezpieczników tablicy rozdzielczej
Bezpieczniki znajdują się pod deską rozdzielczą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Światła stopu, światła awaryjne, kontrola prędkości |
| 2 | 7,5 | Wyłącznik obwodu: wycieraczka przedniej szyby, pompa spryskiwacza przedniej szyby, wycieraczka interwałowa, wskaźnik poziomu płynu do spryskiwaczy |
| 3 | – | Nieużywany |
| 4 | 15 | Lampy tylne, lampy postojowe, lampy obrysowe boczne, lampy podświetlające zestaw wskaźników, lampy licencyjne |
| 5 | 15 | Kierunkowskazy, lampy zapasowe, moduł płynów, podgrzewany przekaźnik tylnej szyby |
| 6 | 20 | Sprzęgło klimatyzacji, sterowanie ogrzewaniem tylnej szyby, zwolnienie pokrywy bagażnika, moduł kontroli prędkości, wyświetlacz zegara/radia, pozycjoner przepustnicy klimatyzacji, przekaźnik oświetlenia dziennego/nocnego |
| 7 | – | Nieużywany |
| 8 | 15 | Dodatkowe lampki, brzęczyk ostrzegawczy kluczyka, otwieranie drzwiczek wlewu paliwa, radio, lusterko zasilania |
| 9 | 30 | Silnik dmuchawy nagrzewnicy |
| 10 | 20 | Flash-to-Pass, przekaźnik ostrzegawczy niskiego poziomu oleju |
| 11 | 15 | Radio, magnetofon, dźwięk premium, korektor graficzny |
| 12 | 15 | System poduszek powietrznych |
| 13 | 5 | Lampy podświetlenia zestawu wskaźników, Radio, Klimatyzacja, Lampy na popiół, Lampa podłogowa „PRNDL” |
| 14 | 20 | Wyłącznik obwodu: Bezpiecznik zasilania Windows 15 A |
| 15 | 15 | Światła przeciwmgielne |
| 16 | 20 | Klakson, Zapalniczka |
| 17 | – | Nieużywany |
| 18 | 15 | Ostrzegawcze lampki kontrolne, pozycjoner elektromagnetyczny przepustnicy, moduł niskiego poziomu paliwa, brzęczyk podwójnego timera, obrotomierz, przekaźnik toru biegu jałowego silnika, moduł/wyświetlacz płynu |
