W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda C-MAX II z lat: 2015, 2016, 2017, 2018, 2019. Ford C-MAX II to druga generacja kompaktowego minivana wprowadzona na rynek w 2010 roku. Jest to model rozwinięty na bazie poprzednika, oferujący poprawione wzornictwo, technologie i osiągi. Pod względem stylistycznym, Ford C-MAX II […]
Ford C-MAX II to druga generacja kompaktowego minivana wprowadzona na rynek w 2010 roku. Jest to model rozwinięty na bazie poprzednika, oferujący poprawione wzornictwo, technologie i osiągi.
Pod względem stylistycznym, Ford C-MAX II prezentuje nowoczesny i dynamiczny wygląd, z charakterystycznym sylwetką typową dla minivanów. Posiada ostre linie, muskularne nadkola i agresywnie ukształtowane reflektory, które nadają mu sportowy wygląd.
Wnętrze Forda C-MAX II zostało zaprojektowane z myślą o maksymalnym komforcie i funkcjonalności. Przestronne wnętrze oferuje wygodne siedzenia, liczne schowki i praktyczne rozwiązania, takie jak składane i przesuwane fotele, które umożliwiają dostosowanie konfiguracji wnętrza do potrzeb. Istnieje także opcja dostosowania układu siedzeń, zwiększając przestrzeń bagażową lub zapewniając więcej miejsc dla pasażerów.
Ford C-MAX II dostępny jest z różnymi silnikami, w tym benzynowymi i diesla, które zapewniają mocne osiągi przy jednoczesnym zachowaniu oszczędności paliwa. Możliwość wyboru manualnej lub automatycznej skrzyni biegów pozwala kierowcy na dopasowanie układu napędowego do swoich preferencji.
W zakresie wyposażenia i technologii, Ford C-MAX II oferuje wiele nowoczesnych funkcji. Można znaleźć systemy multimedialne z ekranem dotykowym, systemy nawigacji, klimatyzację dwustrefową, tempomat adaptacyjny, elektrycznie sterowane szyby i lusterka, a także zaawansowane systemy bezpieczeństwa, takie jak system kontroli trakcji, system monitorowania martwego pola czy asystent parkowania.
Jazda Fordem C-MAX II cechuje się płynnym i stabilnym prowadzeniem. Dzięki precyzyjnemu układowi kierowniczemu i dobrze zestrojonej zawieszeniu, samochód oferuje dobrą stabilność na drodze, zarówno podczas jazdy po mieście, jak i na dłuższych trasach.
Ford C-MAX II to idealne rozwiązanie dla rodzin, które poszukują kompaktowego minivana z wysokim poziomem funkcjonalności, komfortu i nowoczesnych technologii. Dzięki swojej elastyczności, oszczędności paliwa i wygodzie, Ford C-MAX II zapewnia przyjemne doświadczenie jazdy dla wszystkich pasażerów.
Podsumowując, Ford C-MAX II to druga generacja kompaktowego minivana, który oferuje nowoczesny wygląd, przestronne wnętrze, oszczędność paliwa i zaawansowane technologie. Jest to idealne rozwiązanie dla rodzin, które cenią sobie funkcjonalność, komfort i wygodę w codziennych podróżach.

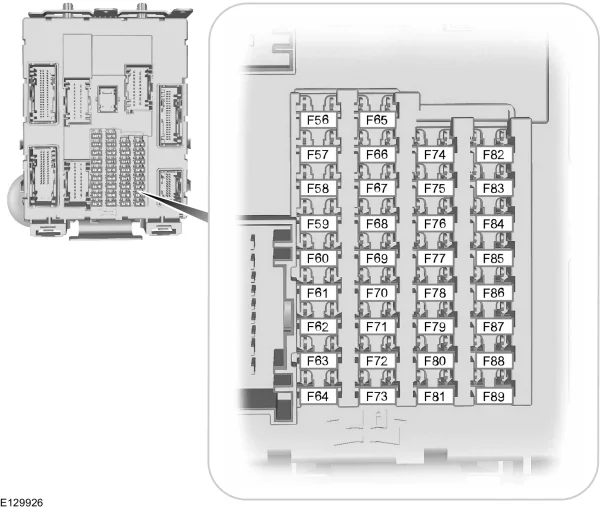

Skrzynka bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod schowkiem na rękawiczki (zaciśnij zatrzaski zabezpieczające, aby zwolnić pokrywę, opuść pokrywę i pociągnij ją do siebie).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F56 | 20A | Pompa paliwowa. |
| F57 | – | Nieużywany. |
| F58 | – | Nieużywany. |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy. |
| F60 | 10 A | Oświetlenie wewnętrzne. Zestaw przełączników drzwi kierowcy. Lampa w schowku na rękawiczki. Otaczające światło. |
| F61 | 20A | Zapalniczka przednia. Tylne pomocnicze punkty zasilania. |
| F62 | 5A | Wycieraczki automatyczne. Czujnik wilgotności. Samościemniające się lusterko wewnętrzne. |
| F63 | 10 A | Adaptacyjny tempomat. |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie klapy tylnej. |
| F66 | 20A | Zamek drzwi kierowcy. Zamek drzwiczek paliwa. Centralny podwójny zamek. |
| F67 | 7,5A | Moduł SYNC. Moduł globalnego systemu pozycjonowania. Wyświetlacz informacyjny i rozrywkowy. |
| F68 | 15A | Elektryczna blokada kolumny kierownicy. |
| F69 | 5A | Klaster instrumentów. |
| F70 | 20A | Centralny zamek. |
| F71 | 7,5A | Klimatyzacja. |
| F72 | 7,5A | Moduł kierownicy. |
| F73 | 7,5A | Złącze łącza danych. Sygnalizator podtrzymania akumulatora. |
| F74 | 15A | Światła drogowe. |
| F75 | 15A | Przednie światła przeciwmgielne. |
| F76 | 10 A | Lampy cofania. |
| F77 | 20A | Pompka spryskiwacza przedniej i tylnej szyby. |
| F78 | 5A | Stacyjka. Włącznik zapłonu z przyciskiem. Moduł pojazdu bez kluczyka. |
| F79 | 15A | Jednostka audio. Przełącznik świateł awaryjnych. Elektroniczny panel wykończeniowy. |
| F80 | 20A | Księżycowy dach. |
| F81 | 5A | Wewnętrzny czujnik ruchu. Odbiornik częstotliwości radiowych. Parasol. |
| F82 | 20A | Pompka spryskiwacza przedniej i tylnej szyby. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Odblokowanie drzwi kierowcy. Odblokowanie drzwiczek paliwa. Centralny podwójny zamek. |
| F85 | 7,5A | Klimatyzacja. Przekaźnik tylnej wycieraczki. Nagrzewnica pomocnicza. Radio. Adaptacyjny tempomat. |
| F86 | 10 A | Moduł kontroli ograniczeń. System klasyfikacji pasażerów. |
| F87 | 15A | Podgrzewana kierownica. |
| F88 | 20A | Do 2016: Moduł jakości napięcia. |
| F89 | – | Nieużywany. |

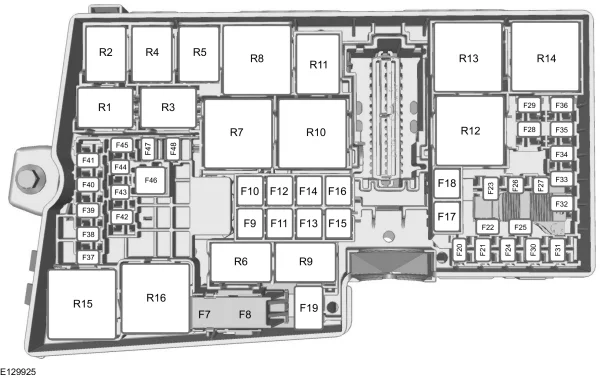

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F7 | 40A | System zapobiegania blokady kół. Elektroniczny program stabilności. |
| F8 | 30A | Elektroniczny program stabilności. |
| F9 | 20A | Spryskiwacz reflektorów. |
| F10 | 40A | Silnik dmuchawy. |
| F11 | 30A | Moduł Auto-Start-Stop. |
| F12 | 30A | Moduł sterujący układu napędowego. |
| F13 | 30A | Przekaźnik rozrusznika. |
| F14 | 40A | Podgrzewany element przedniej szyby z prawej strony. |
| F15 | 25A | Wentylator intercoolera (1,0 l). |
| F15 | 40A | Przekaźnik wentylatora chłodzącego 1. |
| F 16 | 40A | Podgrzewany element przedniej szyby z lewej strony. |
| F17 | 20A | Nagrzewnica pomocnicza. |
| F18 | 20A | Wycieraczki. |
| F19 | 5A | System zapobiegania blokady kół. Elektroniczny program stabilności. |
| F20 | 15A | Klakson. |
| F21 | 5A | Światła hamowania. |
| F22 | 15A | System monitorowania akumulatora. |
| F23 | 5A | Cewki przekaźników. Sterowanie oświetleniem. |
| F24 | 20A | Gniazdo zasilania w bagażniku. |
| F25 | – | Nieużywany. |
| F26 | 25A | Moduł sterowania skrzynią biegów (TMC 6F35). |
| F26 | 15A | Moduł kontroli transmisji (TMC MPS6). |
| F27 | 15A | Sprzęgło klimatyzacji. |
| F28 | 7,5A | Tylna kamera. System ostrzegania o kolizji. |
| F29 | – | Nieużywany. |
| F30 | 5A | Moduł sterujący układu napędowego. |
| F31 | – | Nieużywany. |
| F32 | 10 A | Moduł sterujący układu napędowego. Przekaźnik modułu wentylatora chłodzącego. |
| F33 | 15A lub 20A | Moduł sterujący układu napędowego. Cewki zapłonowe. (1,0L – 20A; 1,5L, 1,6L i 2,0L – 15A) |
| F34 | 10 A | Moduł sterujący układu napędowego. |
| F35 | 10A lub 15A | Czujnik wody w paliwie. Moduł sterujący układu napędowego. Cewki zapłonowe. |
| F36 | 5A | Od 2016: Aktywna żaluzja kratki. |
| F37 | – | Nieużywany. |
| F38 | 15A | Moduł sterujący układu napędowego. |
| F39 | 5A | Poziomowanie reflektorów. |
| F40 | 5A | Elektroniczne wspomaganie kierownicy. |
| F41 | 20A | Moduł sterujący nadwozia. |
| F42 | – | Nieużywany. |
| F43 | 15A | Poziomowanie reflektorów. Adaptacyjne oświetlenie przednie. |
| F44 | 5A | Adaptacyjny tempomat. |
| F45 | 10 A | Podgrzewana dysza spryskiwacza. |
| F46 | 25A | Wentylator chłodzący. |
| F47 | – | Nieużywany. |
| F48 | 15A | Parownik z filtrem cząstek stałych. |
| Przekaźnik | ||
| R1 | Wentylator intercoolera. | |
| R2 | Klakson. | |
| R3 | Parownik z filtrem cząstek stałych. | |
| R4 | DO 22-06-2015: Przekaźnik włączania/wyłączania wycieraczek przedniej; OD 23-06-2015: Przekaźnik wentylatora chłodzącego. |
|
| R5 | DO 22-06-2015: Spryskiwacz reflektorów; OD 23-06-2015: Przekaźnik włączania/wyłączania wycieraczek przedniej. |
|
| R6 | Przekaźnik wysokiej/niskiej wycieraczki przedniej. | |
| R7 | Podgrzewana przednia szyba. | |
| R8 | Przekaźnik wentylatora chłodzącego. | |
| R9 | DO 22-06-2015: Nieużywane; OD 23-06-2015: Spryskiwacz reflektorów. |
|
| R10 | DO 22-06-2015: Przekaźnik wentylatora chłodzącego; OD 23-06-2015: Przekaźnik rozrusznika. |
|
| R11 | Sprzęgło klimatyzacji. | |
| R12 | Przekaźnik wentylatora chłodzącego. | |
| R13 | Silnik dmuchawy. | |
| R14 | Moduł sterujący silnika. | |
| R15 | DO 22-06-2015: Przekaźnik rozrusznika; OD 23-06-2015: Przekaźnik świec żarowych. |
|
| R16 | Zapłon. |

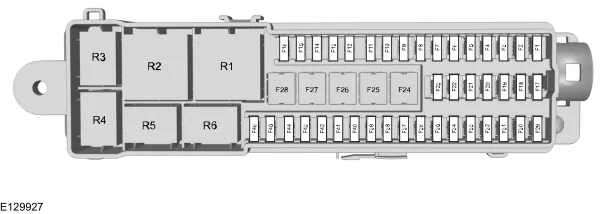

Skrzynka bezpieczników przedziału bagażowego
Znajduje się za pokrywą po lewej stronie tylnej komory.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5A | Tylna klapa bagażnika bez użycia rąk. |
| F2 | – | Nieużywany. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Sterownik drzwi przednich lewych. |
| F5 | 25A | Sterownik drzwi przednich prawych. |
| F6 | 25A | Sterownik tylnych lewych drzwi. |
| F7 | 25A | Sterownik tylnych prawych drzwi. |
| F8 | 10 A | Alarm antykradzieżowy. |
| F9 | 25A | Fotel kierowcy. |
| F10 | 25A | Okna elektryczne. |
| F11 | 5A | Zasilanie cewki przekaźnika. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | – | Nieużywany. |
| F21 | – | Nieużywany. |
| F22 | – | Nieużywany. |
| F23 | – | Nieużywany. |
| F24 | 30A | Konwerter mocy DC/AC. |
| F25 | 25A | Elektrycznie sterowana tylna klapa. |
| F26 | 40A | Moduł holowniczy przyczepy. |
| F27 | 30A | Odmrażacz tylnej szyby. |
| F28 | – | Nieużywany. |
| F29 | 5A | Monitor martwego pola. System utrzymania pasa ruchu. Aktywny przystanek miejski. Tylna kamera. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | – | Nieużywany. |
| F32 | 5A | Konwerter mocy DC/AC. |
| F33 | 15A | Przekaźnik wycieraczki tylnej szyby. |
| F34 | 15A | Podgrzewany fotel kierowcy. |
| F35 | 15A | Podgrzewany fotel pasażera. |
| F36 | – | Nieużywany. |
| F37 | 15A | Parasol. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | 5A | Od 2016: Moduł holowniczy przyczepy. |
| F42 | – | Nieużywany. |
| F43 | – | Nieużywany. |
| F44 | 10 A | Elektrycznie sterowane lusterka zewnętrzne. |
| F45 | 7,5A | Podgrzewane lusterka zewnętrzne. |
| F46 | – | Nieużywany. |
| Przekaźnik | ||
| R1 | Stacyjka. | |
| R2 | Ogrzewana tylna szyba. | |
| R3 | Wycieraczka tylnej szyby. | |
| R4 | Nieużywany. | |
| R5 | Sygnalizator antywłamaniowy. | |
| R6 | Opóźniona moc akcesoriów. |
