W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus IV z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Ford Ka II to druga generacja popularnego samochodu miejskiego produkowanego przez firmę Ford w latach 2008-2016. Ten kompaktowy model zachował pewne cechy charakterystyczne swojego poprzednika, ale wprowadził również wiele usprawnień i nowych funkcji.
Pod względem designu, Ford Ka II prezentuje bardziej zaokrąglone i dynamiczne kształty w porównaniu do pierwszej generacji. Linie nadwozia są płynne, a krągłe reflektory i charakterystyczna atrapa chłodnicy nadają mu nowoczesny wygląd. Samochód jest dostępny w różnych kolorach i wersjach wyposażenia, pozwalając właścicielom dopasować go do swojego stylu i preferencji.
Wnętrze Forda Ka II zostało zaprojektowane z myślą o maksymalnym komforcie i funkcjonalności. Pomimo swojego kompaktowego rozmiaru, samochód oferuje przestronne przednie fotele i dobrą widoczność z pozycji kierowcy. Wersje wyposażone w system multimedialny, klimatyzację i inne dodatki zapewniają przyjemne doświadczenie podróżowania.
Ford Ka II oferuje różne jednostki napędowe, w tym benzynowe silniki o pojemnościach 1.2 i 1.3 litra. Chociaż nie jest to samochód z wyjątkową mocą, zapewnia wystarczającą dynamikę do jazdy miejskiej. Wersje dieselowe są również dostępne dla osób preferujących ekonomiczną jazdę i niskie zużycie paliwa.
Podobnie jak inne modele Forda, Ford Ka II stawia duży nacisk na bezpieczeństwo. Samochód jest wyposażony w systemy kontroli trakcji i stabilizacji, a także w poduszki powietrzne dla kierowcy i pasażera. Dzięki tym funkcjom, podróżujący mogą czuć się bezpiecznie na drodze.
Ford Ka II cieszy się popularnością wśród osób poszukujących niedrogiego samochodu miejskiego, który jest łatwy w prowadzeniu i ekonomiczny w eksploatacji. Jego kompaktowe rozmiary ułatwiają parkowanie w zatłoczonych miastach, a dobrze zestrojone zawieszenie zapewnia płynną jazdę.
Podsumowując, Ford Ka II to udana kontynuacja popularnej linii samochodów miejskich. Jego nowoczesny wygląd, komfortowe wnętrze i dobre osiągi sprawiają, że jest to atrakcyjna opcja dla osób szukających niedrogiego i funkcjonalnego samochodu do codziennego użytku w mieście.

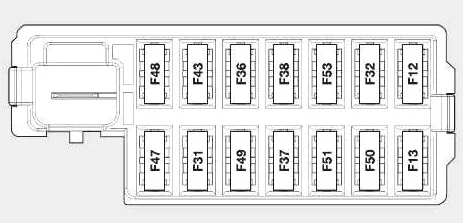

Skrzynka bezpieczników w przedziale pasażerskim

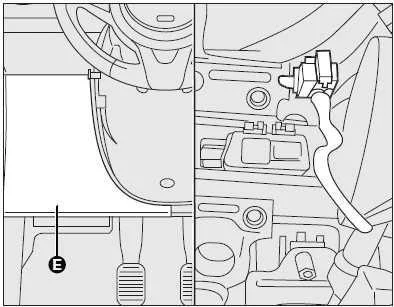

Wersje z kierownicą po lewej stronie: aby uzyskać dostęp do bezpiecznika, należy zdjąć dociskaną pokrywę. Bezpiecznik 5A do odparowywania lusterek bocznych znajduje się w obszarze gniazda diagnostycznego.
Wersje z kierownicą po prawej stronie: Aby uzyskać dostęp do skrzynki bezpieczników, otwórz klapkę znajdującą się w schowku na rękawiczki.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F12 | 7,5 | Zasilanie prawego światła mijania |
| F13 | 7,5 | Zasilanie lewego światła mijania i jednostki sterującej ustawieniem reflektorów |
| F31 | 5 | Cewki zdalnego przełącznika na skrzynce bezpieczników w komorze silnika (INT/A) |
| F32 | 7,5 | Przednie i tylne światła dachowe, światła bagażnika i kałuży |
| F36 | 10 | Gniazdo diagnostyczne, radio, klimatyzacja, EOBD |
| F37 | 5 | Włącznik świateł hamowania, węzeł tablicy rozdzielczej |
| F38 | 20 | Centralny zamek drzwi |
| F43 | 15 | Pompa spryskiwacza szyby przedniej/tylnej |
| F47 | 20 | Elektryczne szyby po stronie kierowcy |
| F48 | 20 | Elektrycznie sterowana szyba po stronie pasażera |
| F49 | 5 | Czujnik parkowania, przełączniki podświetlenia, elektryczne lusterka |
| F50 | 7,5 | Jednostka sterująca poduszką powietrzną |
| F51 | 7,5 | Przełącznik radiowy, konwergencja, klimatyzacja, światła hamowania, sprzęgło |
| F53 | 5 | Węzeł tablicy przyrządów |

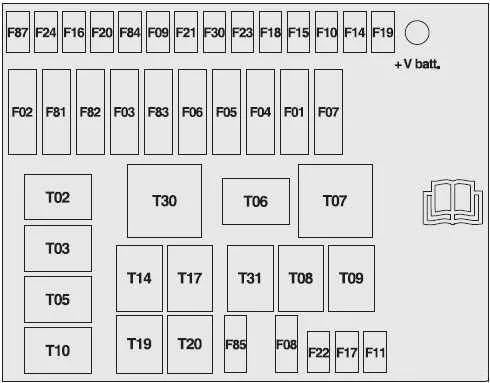

Skrzynka bezpieczników w komorze silnika

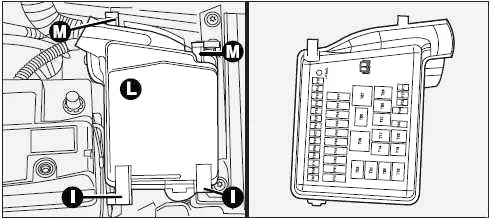

Skrzynka bezpieczników znajduje się po prawej stronie komory silnika, obok akumulatora. Aby uzyskać do niego dostęp, naciśnij zatrzaski, zwolnij zaczepy i zdejmij pokrywę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | 60 | Jednostka sterująca komputera pokładowego |
| F02 | 20 | Subwoofer, wzmacniacz audio hi-fi |
| F03 | 20 | Stacyjka |
| F04 | 40 | Jednostka sterująca ABS (zasilanie pompy) |
| F05 | 70 | EPS |
| F06 | 20 | Wentylator chłodzący silnik z jedną prędkością |
| 30 | Wentylator chłodzący silnik o jednej prędkości, wentylator chłodzący silnik o niskiej prędkości | |
| F07 | 40 | Szybki wentylator chłodzący silnik |
| F08 | 30 | Wentylator systemu klimatyzacji |
| F09 | 15 | Przyczepa |
| F10 | 15 | Klakson |
| F11 | 10 | Układ sterowania silnikiem (obciążenia wtórne) |
| F14 | 15 | Reflektory główne |
| F15 | 15 | Podgrzewane siedzenia |
| Silnik szyberdachu | ||
| F 16 | 7,5 | +15 Jednostka sterująca silnika |
| F17 | 10 | Jednostka sterująca silnika |
| F18 | 7,5 | Jednostka sterująca silnika (1.2L Duratec) |
| Sterownik silnika, cewka przekaźnika (1,3 l Duratorq) | ||
| F19 | 7,5 | Kompresor kondycjonera |
| F20 | 30 | Podgrzewana tylna szyba, odmgławiacze lusterek |
| F21 | 15 | Pompa paliwowa |
| F22 | 15 | Cewka zapłonowa, wtryskiwacze (1.2L Duratec) |
| 20 | Jednostka sterująca silnika (1.3L Duratorq) | |
| F23 | 20 | Jednostka sterująca ABS (zasilanie jednostki sterującej + elektrozawory) |
| F24 | 7,5 | +15 Sterownik ABS (zasilanie pompy), EPS, czujnik odchylenia |
| F30 | 15 | Reflektory przeciwmgielne |
| F81 | 50 | Jednostka sterująca świec żarowych (1,3 l Duratorq) |
| F82 | – | Zapasowy |
| F83 | 50 | Podgrzewana szyba przednia |
| F84 | – | Zapasowy |
| F85 | 15 | Gniazdo przednie (z wtyczką zapalniczki lub bez) |
| F87 | 7,5 | +15 dla świateł cofania, debimetru, obecności wody w czujniku oleju napędowego, cewek przekaźników T02, T05, T14 i T19 |
