Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Festiva (1988-1993) - schematy bezpieczników i przekaźników

Schemat skrzynki bezpieczników tablicy rozdzielczej

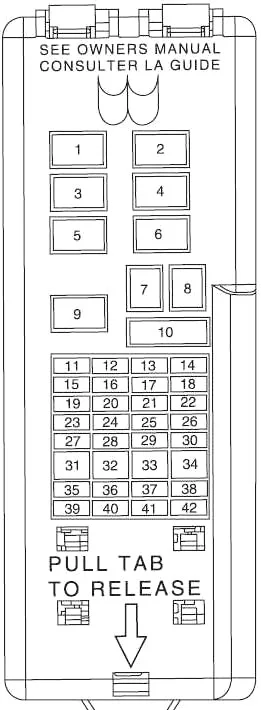

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.

Ford Taurus (1999-2007) - schematy bezpieczników i przekaźników

Ford Taurus (1999-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
7 40 1999-2002: Zasilanie tylnej kratki odszraniania
2003-2007
   Zasilanie kratki odszraniania z tyłu (tylko wagon)
   Zasilanie cewki przekaźnika odszraniania tylnego (tylko sedan)
20 2004-2005:
   Zasilanie kratki odszraniania z tyłu (tylko wagon)
   Zasilanie cewki przekaźnika odszraniania tylnego (tylko sedan)
2006-2007: Zasilanie cewki przekaźnika odszraniania tylnego
8 40 Silnik dmuchawy
10 30 Wyłącznik obwodu: fotele elektryczne, opóźnione akcesoria, regulowane pedały (1999-2004)
11 15 1999-2003: Zintegrowany panel sterowania (ICP), sterowanie wycieraczkami tylnej spryskiwacza, spryskiwacz przednia, telefon komórkowy, oświetlenie przełącznika pasażera, GEM, silnik wycieraczki tylnej
10 2004-2006: Prawy reflektor
2007: Lewy reflektor
12 10 1999-2003: Podgrzewane lusterka, tylny przełącznik odszraniania
15 2004-2007: Reflektory świateł drogowych
13 20 1999-2003: Zapalniczka do cygar, pomocniczy punkt zasilania
2004-2007: Nieużywany
14 Nieużywany
15 30 1999-2003: Silnik wycieraczek przednich
10 2004-2006: Lewy reflektor
2007: Prawy reflektor
16 15 1999-2003: Zasilanie Flasher i GEM, zasilanie zintegrowanego panelu sterowania (ICP), pamięć RCC, klaster
2004-2007: Nieużywany
17 15 Lampka stopu, przełącznik dezaktywujący kontrolę prędkości
18 15 1999-2003: Nieużywany
2004-2007: Lampy postojowe, PWM (podświetlenie), Autolampy
19 10 1999-2003: Nieużywany
2004-2007: Podgrzewane lusterka, Tylny wskaźnik przełącznika odszraniania
20 10 1999-2003: Nieużywany
2004-2007: Pasy bezpieczeństwa (moduł poduszki powietrznej/moduł OCS)
21 15 1999-2003: Nieużywany
2004-2007: Czujnik zasięgu transmisji (przełącznik pozycji skrzyni biegów)
22 20 1999-2003: Elektromagnes zwalniający pokrywę pokładu, przekaźniki blokujące/odblokowujące
15 2004-2007: Pompa spryskiwacza przedniego, lusterko elektrochromatyczne, kompas, klaster (RUN/ACC), logika zintegrowanego panelu sterowania (ICP), wycieraczka tylna (tylko wagon), spryskiwacz tylna (tylko wagon)
23 10 1999-2003: Moduł poduszki powietrznej, nadajnik PATS
30 2004-2007: Silnik wycieraczki przedniej
24 15 1999-2002:  Przekaźnik tranzytowy
2003-2007: Nieużywany
25 2 1999-2003: Przekaźnik PCM, przekaźnik pompy paliwa (2002-2003)
20 2004-2007: Punkt mocy
26 10 1999-2003: lusterka, antena zasilająca, moduł napinacza impulsów, lampa na pokrywie pokładu, oszczędzanie baterii
20 2004-2007: Elektrozamki, zwolnienie klapy tylnej (wagon) / bagażnika (sedan)
27 10 1999-2003: Wskaźniki i lampy ostrzegawcze, zintegrowany panel sterowania (ICP), nadajnik FFV, GEM
2004-2007: Układ przeciwblokujący (ABS), kontrola prędkości, kontrola trakcji, blokada zmiany biegów hamulca, przełącznik funkcji klimatyzacji (tylko klimatyzacja ręczna), drzwi mieszania temperatury (tylko klimatyzacja ręczna), wężownica odszraniania
28 10 1999-2003: Cewka przekaźnika silnika dmuchawy, logika EATC, lampy kałużowe (2002-2003)
15 2004-2007: Kierunkowskazy, Lampy zapasowe
29 15 1999-2003: Lampy samochodowe, Lampy postojowe (2002-2003), PWM (2002-2003), Włącznik reflektorów
20 2004-2007: Zapalniczka
30 15 1999-2003: Klaksony i przełącznik klaksonu, złącze OBD II
10 2004-2007: oświetlenie zewnętrzne, oszczędzanie baterii, lusterka elektryczne, lampa pokładowa, antena zasilająca (tylko wagon), moduł rozciągania impulsów (tylko wagon)
31 10 1999-2003: Nieużywany
2004-2007: Cewka przekaźnika silnika dmuchawy, logika elektronicznej automatycznej kontroli temperatury (EATC), lampa kałużowa
cewka przekaźnika
32 10 1999-2003: ABS, cewka przekaźnika DRL, siłownik kontroli prędkości, przełącznik kontroli trakcji, przełącznik wyboru nagrzewnicy AC, siłownik drzwi mieszanych, blokada zmiany biegów hamulca, cewka przekaźnika tylnego odszraniania (2002-2003)
2004-2007: Klaster, moduł paliwowy Flex, logika ICP, pasywny moduł antykradzieżowy (moc GEM), kompas
33 15 1999-2003: Nieużywany
2004-2007: Sygnał ostrzegawczy, moc klastra, moc ICP, EATC
34 5 1999-2003: Nieużywany
2004-2007: logika GEM
35 10 1999-2003: Nieużywany
2004-2007: Podświetlenie, oświetlenie popielniczki (2005-2007)
36 15 1999-2003: Kierunkowskazy, lampy zapasowe
2 2004-2007: Przekaźnik modułu sterującego układu napędowego (PCM), przekaźnik pompy paliwa, sprzęgło klimatyzacji
37 15 1999-2003: Przełącznik pozycji skrzyni biegów
25 2004-2007: Autolampa, światła do jazdy dziennej (DRL), Flash-to-pass, przełącznik reflektorów
38 5 1999-2003: GEM Park Neutral Switch
15 2004-2007: Klakson, złącze diagnostyczne (OBD II)
39 Nieużywany
40 Nieużywany
41 Nieużywany
42 Nieużywany
Przekaźnik
1 Przekaźnik opóźnienia akcesoriów
2 Przekaźnik jednoprzyciskowy sterownika
3 Przekaźnik silnika dmuchawy
4 Przekaźnik migaczy
5 Nieużywany
6 Nieużywany
9 Tylny przekaźnik odszraniania

Schemat skrzynki bezpieczników w komorze silnika

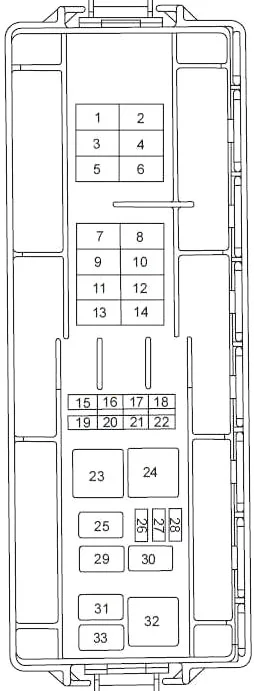

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford Taurus (1999-2007) - schematy bezpieczników i przekaźników

Ford Taurus (1999-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 Panel połączeń bezpieczników
2 30 Przekaźnik modułu sterującego układu napędowego (PCM)
3 60 Panel połączeń bezpieczników
4 10 1999-2003: Nieużywany
2004-2007:
   Wyłącznik obwodu: wentylator chłodzący o niskiej prędkości
5 40 1999-2003: Nieużywany
2004-2007: Wentylator chłodzący (główny)
6 1999-2003: Nieużywany
7 40 Przekaźnik rozrusznika, wyłącznik zapłonu
8 20 1999-2002:  Przekaźnik tranzytowy (tylko eksport)
2003-2007: Nieużywany
9 40 1999-2003: Przekaźniki wentylatora chłodzącego
20 2004-2007: Wentylator chłodzący (strona pasażera)
10 20 1999-2003: Nieużywany
2004-2007: Wentylator chłodzący (po stronie kierowcy)
11 20 1999-2001: Przekaźnik termiczny (tylko FFV)
2002: Nieużywany
50 2003-2007: Odszranianie z tyłu
12 Nieużywany
13 40 Zasilanie pompy modułu przeciwblokującego hamulca
14 Nieużywany
15 20 Elektromagnes zaworu modułu przeciwblokującego hamulca
16 20 Przekaźnik pompy paliwa
17 20 1999-2001:Tylna jednostka sterująca, zmieniarka CD, telefon komórkowy
2002-2003: Port komórkowy
2004-2007: CD
18 20 1999-2000: Nie używany
2001-2002: Zapalniczka
2003: Punkt mocy
10 2004-2007:
   Silnik Vulcan: przekaźnik sprzęgła klimatyzacji, PCM utrzymuje moc
   Silnik Duratec: nie używany
19 15 1999-2003: Prawy reflektor
2004-2007: Nieużywany
20 Nieużywany
21 15 1999-2003: Lewy reflektor
2004-2007: Nieużywany
22 10 Silnik Duratec: Przekaźnik sprzęgła klimatyzacji, PCM Keep Alive Power
5 Silnik Vulcan: Podgrzewany zawór PCV
26 30 1999-2000: Generator
10 2001-2007: Generator
27 5 Tylna jednostka sterująca, antena
28 15 Elektromagnes zmiany biegów czujnika HEGO, odpowietrznik kanistra, przekaźnik sprzęgła klimatyzacji, elektromagnes obejściowy Thermactor (1999-2001)
Przekaźnik
23 Przekaźnik silnika rozrusznika
24 Przekaźnik wentylatora o niskiej prędkości
25 Przekaźnik prędkości wycieraczek
29 Przekaźnik parkowania wycieraczek
30 Przekaźnik pompy paliwa
31 Przekaźnik mocy PCM
32 Przekaźnik wentylatora o dużej prędkości
33 Przekaźnik sprzęgła klimatyzacji
