W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit z lat: 2023.

Ford Transit i Tourneo (2023) kontynuują sukcesywną ewolucję popularnej linii pojazdów użytkowych marki Ford. Oto kilka kluczowych informacji na temat tych modeli:

Design i styl: Ford Transit i Tourneo (2023) prezentują nowoczesny i atrakcyjny design, który łączy funkcjonalność z nowoczesnym wyglądem. Mają aerodynamiczne kształty, charakterystyczny grill oraz nowoczesne reflektory, co sprawia, że prezentują się nowocześnie i stylowo.
Przestronność i wszechstronność: Ford Transit i Tourneo (2023) zachowują wszechstronne możliwości konfiguracyjne, które pozwalają na dostosowanie pojazdu do indywidualnych potrzeb. Dostępne są różne wersje nadwozia, takie jak furgony, kombi, minibusy, czy też odmiany długie i krótkie, umożliwiające transport pasażerów lub towarów w wygodny i efektywny sposób.
Zaawansowane technologie: Ford Transit i Tourneo (2023) są wyposażone w najnowsze technologie, które podnoszą poziom komfortu i bezpieczeństwa. Oferują zaawansowane systemy multimedialne z dotykowym ekranem, kompatybilność z urządzeniami mobilnymi, nawigację satelitarną, a także systemy wspomagające kierowcę, takie jak asystent pasa ruchu, aktywny tempomat, monitorowanie martwego pola, czy też systemy parkowania.
Wydajne silniki: Ford Transit i Tourneo (2023) są napędzane przez nowoczesne silniki, które oferują zarówno odpowiednią moc, jak i efektywność paliwową. Dostępne są różne jednostki napędowe, w tym silniki benzynowe, diesla, a także hybrydowe, co pozwala na wybór odpowiedniej opcji zgodnie z potrzebami użytkownika.
Bezpieczeństwo: Ford Transit i Tourneo (2023) zostały wyposażone w zaawansowane systemy bezpieczeństwa, które chronią kierowcę i pasażerów. Standardowo znajdują się systemy kontroli trakcji i stabilizacji, multipleksowe poduszki powietrzne, systemy monitorujące kolizje, a także wiele innych funkcji, które mają na celu zapewnienie maksymalnego poziomu bezpieczeństwa.
Komfort i wygoda: Ford Transit i Tourneo (2023) oferują przestronne i komfortowe wnętrza z wysokiej jakości materiałami wykończeniowymi. Wygodne siedzenia, dopracowane akcesoria, a także odpowiednia izolacja akustyczna sprawiają, że podróżowanie tymi pojazdami jest przyjemne i komfortowe.

Ford Transit i Tourneo (2023) to wszechstronne i nowoczesne pojazdy, które doskonale sprawdzają się zarówno w biznesie, jak i na potrzeby codziennego użytku. Dzięki swojej funkcjonalności, niezawodności i zaawansowanym technologiom są świetnym wyborem dla osób poszukujących niezawodnego i wszechstronnego pojazdu użytkowego.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Ford Kuga II (2018-2019) - schematy bezpieczników i przekaźników

Moduł sterujący nadwozia

Ford Transit (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany.
2	10 A	Falownik.
3	7,5 A	Przełącznik podnośnika szyb. Elektrycznie sterowane lusterka zewnętrzne.
4	20 A	Nieużywany.
5	–	Nieużywany.
6	10 A	Moduł jednostki sterującej telematyki. Wbudowany modem.
7	10 A	Nieużywany.
8	5 A	Moduł jednostki sterującej telematyki.
9	5 A	Klimatyzacja z tyłu.
10	–	Nieużywany.
11	–	Nieużywany.
12	7,5 A	Kontrola klimatu.
13	7,5 A	Złącze łącza danych. Kolumna kierownicy. Klaster instrumentów.
14	15 A	Nieużywany.
15	15 A	Moduł SYNC 3. Zintegrowany panel sterowania.
16	–	Nieużywany.
17	7,5 A	Tachograf.
18	7,5 A	Nieużywany.
19	5 A	Sygnalizator antywłamaniowy.
20	5 A	Stacyjka.
21	5 A	Sterowanie grzałką o dodatnim współczynniku temperaturowym.
22	5 A	Moduł kontroli ostrzegania o pieszych.
23	30 A	Nieużywany.
24	30 A	Nieużywany.
25	20 A	Moduł drzwi kierowcy.
26	30 A	Moduł drzwi pasażera.
27	30 A	Nieużywany.
28	30 A	Nieużywany.
29	15 A	Nieużywany.
30	5 A	Nieużywany.
31	10 A	Złącze łącza danych. Odbiornik kluczyka zdalnego.
32	20 A	Radio.
33	–	Nieużywany.
34	30 A	Przekaźnik Run/Start. Pomoc w parkowaniu. Kolumna kierownicy.
35	5 A	Nieużywany.
36	15 A	Pomoc w parkowaniu.
36	15 A	Moduł sterujący kolumny kierownicy.
37	20 A	Nieużywany.
38	30 A	Okna elektryczne.

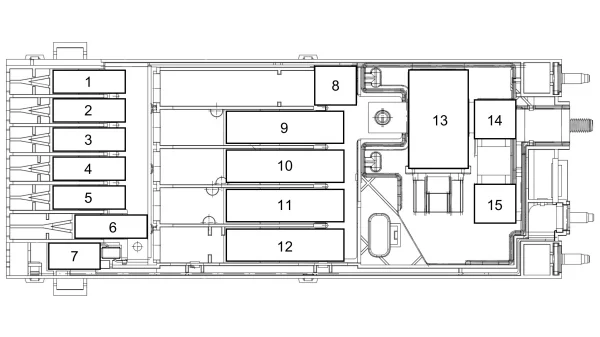

Skrzynka bezpieczników wysokoprądowych

Ford Transit (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	125 A	Moduł sterujący nadwozia.
2	80 A	Elektroniczne wspomaganie kierownicy.
3	150 A	Grzałka o dodatnim współczynniku temperaturowym.
4	–	Nieużywany.
5	60 A	WentyAor chłodzący.
6	150 A	Skrzynka bezpieczników w przedziale pasażerskim.
7	60 A	Obozowicz.
8	–	Nieużywany.
9	500 A	Rozrusznik. Alternator.
10	300 A	Skrzynka bezpieczników w komorze silnika.
11	250 A	Podwójne generatory.
12	150 A	Skrzynka bezpieczników w przedziale kierowcy.
13	190 A	Przekaźnik zrzutu obciążenia.
14	175 A	Pomocniczy punkt zasilania 1.
15	60 A	Pomocniczy punkt zasilania 2.

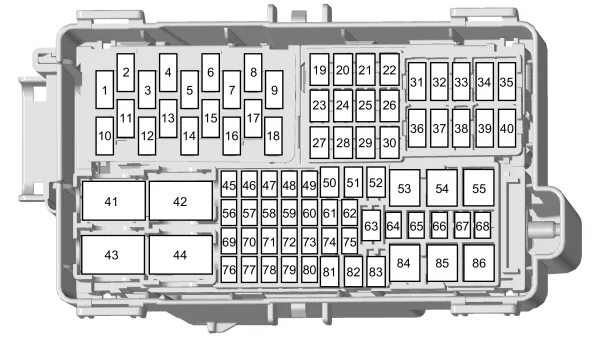

Wewnętrzna skrzynka bezpieczników

Ford Transit (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Port USB.
2	–	Nieużywany.
3	5 A	Port USB.
4	–	Nieużywany.
5	–	Nieużywany.
6	–	Nieużywany.
7	–	Nieużywany.
8	–	Nieużywany.
9	10 A	Podgrzewane lusterka zewnętrzne.
10	5 A	WentyAor chłodzący.
11	–	Nieużywany.
12	–	Nieużywany.
13	–	Nieużywany.
14	–	Nieużywany.
15	–	Nieużywany.
16	5 A	Czujnik deszczu.
17	–	Nieużywany.
18	20 A	Przekaźnik.
19	–	Nieużywany.
20	–	Nieużywany.
21	20 A	Ogrzewana tylna szyba.
22	20 A	Ogrzewana tylna szyba.
23	20 A	Pomocniczy punkt zasilania.
24	20 A	Pomocniczy punkt zasilania.
25	–	Nieużywany.
26	25 A	Silnik wycieraczek szyby przedniej.
27	–	Nieużywany.
28	30 A	Zmodyfikowane połączenia pojazdu.
29	20 A	Nagrzewnica na paliwo.
30	30 A	Mocne deski do biegania.
31	–	Nieużywany.
32	–	Nieużywany.
33	–	Nieużywany.
34	–	Nieużywany.
35	–	Nieużywany.
36	–	Nieużywany.
37	–	Nieużywany.
38	–	Nieużywany.
39	–	Nieużywany.
40	–	Nieużywany.
41	25 A	Przekaźnik zrzutu obciążenia.
42	40 A	Przekaźnik rozrusznika.
43	40 A	Przekaźnik upfitter.
44	40 A	Przekaźnik rozrusznika.
45	10 A	Moduł interfejsu Upfitter.
46	–	Nieużywany.
47	–	Nieużywany.
48	5 A	Zmodyfikowane połączenia pojazdu.
49	10 A	Przełącznik pedału hamulca.
50	30 A	Fotel pasażera .
51	40 A	Zmodyfikowane połączenia pojazdu.
52	30 A	Fotel kierowcy .
53	60 A	Akumulator.
54	60 A	Falownik.
55	50 A	Moduł sterujący nadwozia.
56	10 A	Zmodyfikowane połączenia pojazdu.
57	–	Nieużywany.
58	10 A	Złącze interfejsu nadwozia kampera. Interfejs upfittera. Dodatkowa skrzynka przyłączeniowa.
59	10 A	Tylna klimatyzacja. Kamera z widokiem z przodu. Tylna kamera. Adaptacyjny moduł tempomatu. System informacji o martwym polu.
60	10 A	Moduł sterujący hamulca przyczepy.
61	–	Nieużywany.
62	15 A	Ulepszony moduł systemu przekaźnika odcinającego.
63	20 A	Pomocniczy punkt zasilania.
64	30 A	Zmodyfikowane połączenia pojazdu.
65	–	Nieużywany.
66	10 A	Ulepszony system przekaźników odcinających. Obozowicz. Przekaźnik zrzutu obciążenia.
67	–	Nieużywany.
68	5 A	Moduł holowniczy przyczepy.
69	5 A	Moduł kierownicy.
70	5 A	Siedzenia obrotowe.
71	10 A	Podgrzewany fotel pasażera.
72	10 A	Podgrzewany fotel kierowcy.
73	20 A	Poziomowanie reflektorów.
74	5 A	Czujnik temperatury.
75	20 A	Skrzynka bezpieczników w komorze silnika.
76	10 A	Przełącznik sterowania mocą drzwi przesuwnych.
77	5 A	Przełącznik reflektorów.
78	7,5 A	Zmodyfikowane połączenia pojazdu.
79	5 A	Przekaźnik skrzynki bezpieczników przedziału kierowcy.
80	10 A	Złącze diagnostyczne.
81	40 A	Moduł holowniczy przyczepy.
82	30 A	Drzwi przesuwne z napędem elektrycznym.
83	30 A	Moduł sterujący hamulca przyczepy.
84	50 A	Moduł sterujący nadwozia.
85	30 A	Drzwi przesuwne z napędem elektrycznym.
86	50 A	Moduł sterujący nadwozia.

Zobacz także: Ford Explorer III (2000-2005) - schematy bezpieczników i przekaźników

Ford Transit (2023) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Numer	Ampery [A]	Opis
1	40 A	Przekaźnik 2.
2	40 A	Przekaźnik 3.
3	20 A	Przekaźnik 1.
4	20 A	Przekaźnik 4.
5	20 A	Przekaźnik 5.
6	–	Nieużywany.
7	–	Nieużywany.
8	20 A	Przekaźnik 7.
9	20 A	Przekaźnik 8.
10	–	Nieużywany.
11	–	Nieużywany.
12	20 A	Przekaźnik 9.
13	5 A	Przekaźnik 6.
14	5 A	Zapłon.
15	5 A	Zasilacz.
16	20 A	Przełącznik pomocniczy 3 przekaźnik.
17	40 A	Przełącznik pomocniczy 3 przekaźnik.
18	40 A	Przełącznik pomocniczy 3 przekaźnik.
19	20 A	Przełącznik pomocniczy 4 przekaźnik.
20	20 A	Przełącznik pomocniczy 5 przekaźnik.
21	20 A	Pomocniczy przekaźnik skrzynki bezpieczników.
22	20 A	Przełącznik pomocniczy 7 przekaźnik.
23	20 A	Przełącznik pomocniczy 8 przekaźnik.
24	20 A	Przełącznik pomocniczy 9 przekaźnik.

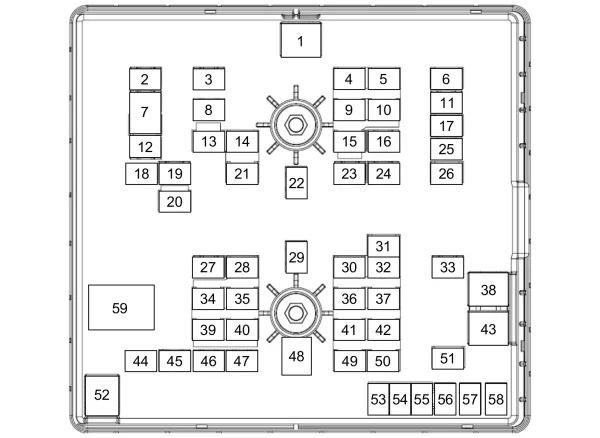

Skrzynka bezpieczników pod maską silnika

Ford Transit (2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	50 A	Wycieraczki.
2	–	Nieużywany.
3	40 A	Napęd na wszystkie koła – benzyna.
4	30 A	Światła postojowe.
5	10 A	Lampa cofania.
6	15 A	Elektryczna blokada kolumny kierownicy.
7	40 A	Silnik dmuchawy przedniej.
8	40 A	Pompa próżniowa hamulców – benzyna.
9	15 A	Nieużywany (zapasowy).
10	5 A	Moduł sterowania hybrydowym układem napędowym – akumulatorowy pojazd elektryczny.
11	40 A	Pomocniczy punkt zasilania. Port USB.
12	20 A	Klakson.
13	10 A	Nieużywany (zapasowy).
14	15 A	Moc pojazdu. (Z wyjątkiem serii 510)
14	15 A	Moc pojazdu z napędem na wszystkie koła. (seria 510)
15	5 A	Port ładowania – akumulatorowy pojazd elektryczny.
16	40 A	Pompa próżniowa hamulców – akumulatorowy pojazd elektryczny.
17	10 A	Prawe reflektory wyładowcze dużej intensywności.
18	40 A	Odmrażacz tylnej szyby.
19	20 A	Nieużywany (zapasowy).
20	10 A	Lusterka składane elektrycznie.
21	15 A	Moc pojazdu 4 – benzyna.
22	40 A	Silnik dmuchawy tylnej.
23	20 A	Silnik pompy paliwa – benzyna.
24	40 A	Przekaźnik Run/Start.
25	40 A	Pomocnicze punkty zasilania.
26	10 A	Lewe reflektory wyładowcze dużej intensywności.
27	–	Nieużywany.
28	20 A	Moc pojazdu 1 – benzyna.
28	5 A	Moduł sterowania zespołem napędowym – akumulatorowy pojazd elektryczny.
29	–	Nieużywany.
30	15 A	Pompa wody – benzyna.
31	5 A	Nieużywany (zapasowy).
32	15 A	Moduł kontroli skrzyni biegów.
32	5 A	Moduł sterujący układem napędowym Run/Start – akumulatorowy pojazd elektryczny.
33	30 A	Rozrusznik – benzyna.
34	5 A	Nieużywany (zapasowy).
35	15 A	Moc pojazdu 2 – benzyna.
36	5 A	Elektryczny zawór obejściowy sprężania.
36	5 A	Skrzynka rozdzielcza zasilania Run/Start – akumulatorowy pojazd elektryczny.
37	5 A	Świeca żarowa.
37	5 A	Moduł sterowania mocą Run/Start – akumulatorowy pojazd elektryczny.
38	60 A	Skrzynka rozdzielcza – akumulatorowy pojazd elektryczny.
38	60 A	Wentylator chłodzący (seria 510).
39	10 A	Nieużywany (zapasowy).
40	10 A	Moc pojazdu 3 – benzyna.
40	15 A	Pompa nagrzewnicy – akumulatorowy pojazd elektryczny. Sprężarka AC – akumulatorowy pojazd elektryczny.
41	10 A	Falownik generatora pokładowego – akumulatorowy pojazd elektryczny.
42	5 A	Ładowarka akumulatorów wysokiego napięcia – akumulatorowy pojazd elektryczny.
42	15 A	Wentylator chłodzący (seria 510).
43	60 A	Pompa układu przeciwblokującego.
44	25 A	Wentylator serii (z wyjątkiem serii 510).
45	30 A	Gniazdo przyczepy.
46	20 A	Nieużywany (zapasowy).
47	40 A	Nieużywany (zapasowy).
48	50 A	Wentylator chłodzący (z wyjątkiem serii 510).
49	5 A	Cewka przekaźnika wentylatora elektrycznego – akumulatorowy pojazd elektryczny.
50	5 A	Ładowarka baterii dodatkowej .
51	10 A	Sprzęgło AC – benzyna.
52	50 A	Wentylator chłodzący (z wyjątkiem serii 510).
52	60 A	Wentylator chłodzący (seria 510).
53	5 A	Elektroniczny moduł sterujący akumulatora – akumulatorowy pojazd elektryczny.
54	20 A	Sygnalizator podtrzymania baterii.
55	5 A	Przetwornica DC/DC – akumulatorowy pojazd elektryczny.
55	25 A	Pompa płynu przekładniowego – benzyna.
56	20 A	Nieużywany (zapasowy).
57	40 A	Zawory układu przeciwblokującego.
58	30 A	Gniazdo przyczepy.
59	–	Przekaźnik wentylatora chłodzącego – benzyna.
