Ford KA+ (2016-2017) - schematy bezpieczników i przekaźników

🛍️ 2 szt., Przezroczysta antydeszczowa folia do samochodu, ochrona na lusterka boczne, wodoodporna folia, naklejki samochodowe 100×145 mm

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda KA III z lat: 2016, 2017.

Ford Ka+ to kompaktowy samochód miejski produkowany przez firmę Ford od 2014 roku. Ten model został stworzony z myślą o ekonomicznej jeździe miejskiej, zapewniając komfort i funkcjonalność w przystępnej cenie.

Pod względem designu, Ford Ka+ charakteryzuje się prostymi i wyrazistymi liniami nadwozia. Chociaż jego wygląd może być bardziej konserwatywny w porównaniu do niektórych innych samochodów miejskich, nadal posiada pewne elementy stylizacyjne, takie jak kaskadowa atrapa chłodnicy i wyraziste reflektory, które nadają mu pewnego charakteru.

Wnętrze Forda Ka+ jest przestronne i dobrze zaprojektowane, zapewniając miejsce dla pięciu pasażerów. Pomimo swojego kompaktowego rozmiaru, samochód oferuje wygodne fotele i praktyczne rozwiązania, takie jak liczne schowki i miejsce na butelki. Materiały użyte we wnętrzu są solidne i trwałe.

Ford Ka+ jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o pojemności 1.2 litra. Chociaż nie jest to samochód o dużych osiągach, zapewnia wystarczającą dynamikę do jazdy miejskiej. Dodatkowo, dzięki niskiemu zużyciu paliwa, Ford Ka+ jest oszczędny w eksploatacji.

W kwestii bezpieczeństwa, Ford Ka+ jest wyposażony w poduszki powietrzne dla kierowcy i pasażera oraz systemy kontroli trakcji i stabilizacji. Chociaż nie oferuje takiej ilości zaawansowanych systemów bezpieczeństwa jak niektóre inne modele, wciąż zapewnia podstawowe zabezpieczenia dla podróżujących.

Ford Ka+ jest ceniony za swoją prostotę, niezawodność i przystępną cenę. Jest to samochód, który doskonale sprawdza się w miejskiej dżungli, oferując łatwość prowadzenia i manewrowania w zatłoczonych ulicach. Dodatkowo, niskie koszty utrzymania i oszczędność paliwa czynią go atrakcyjnym wyborem dla osób szukających ekonomicznego samochodu miejskiego.

Zobacz także: Ford Fiesta III (1989-1997) - schematy bezpieczników i przekaźników

Podsumowując, Ford Ka+ to kompaktowy samochód miejski, który oferuje praktyczność, niezawodność i oszczędność. Choć może nie być najbardziej zaawansowanym modelem w swojej klasie, to wciąż jest dobrą opcją dla osób szukających prostego i funkcjonalnego samochodu do codziennej jazdy w mieście.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

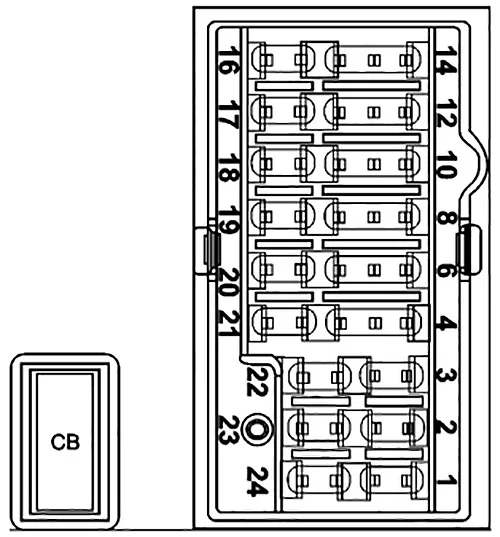

Skrzynka bezpieczników w przedziale pasażerskim

Ta skrzynka bezpieczników znajduje się za schowkiem (otwórz schowek i opróżnij zawartość, wciśnij boki do wewnątrz i obróć schowek w dół).

Ford KA+ (2016-2017) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	Jednostka audio (bez SYNC).
2	30A	Nieużywany.
3	20A	Nieużywany.
4	7,5A	Logika opuszczania szyb (jedno dotknięcie w górę/w dół). Lusterka elektryczne.
6	10 A	Moduł klimatyzacji. Moduł SYNC. Wyświetlacz wielofunkcyjny. Zintegrowany panel sterowania. Moduł GPS. Ładowarka USB (bez SYNC).
8	7,5A	Klaster instrumentów. Łącza danych. Moduł bramki (z SYNC).
10	5A	Moduł klimatyzacji (bez klimatyzacji). Czujnik temperatury w samochodzie (z EATC). Elektryczne wspomaganie kierownicy.
12	10 A	Moduł sterujący poduszki powietrznej. Wyłącznik poduszki powietrznej pasażera. Pompa spryskiwacza przedniej szyby.
14	–	Nieużywany.
16	30A	Przekaźnik zapłonu modułu sterującego nadwozia.
17	20A	Bateria zasilająca radio.
18	10 A	Łącza danych. Moduł bramki (z SYNC).
19	10 A	Stacyjka.
20	–	Nieużywany.
21	10 A	Nieużywany.
22	10 A	Tylny moduł wspomagania parkowania.
23	20A	Przekaźnik zamków drzwi zasilania.
24	25A	Nieużywany.
CB 01	30A	Elektryczne szyby.

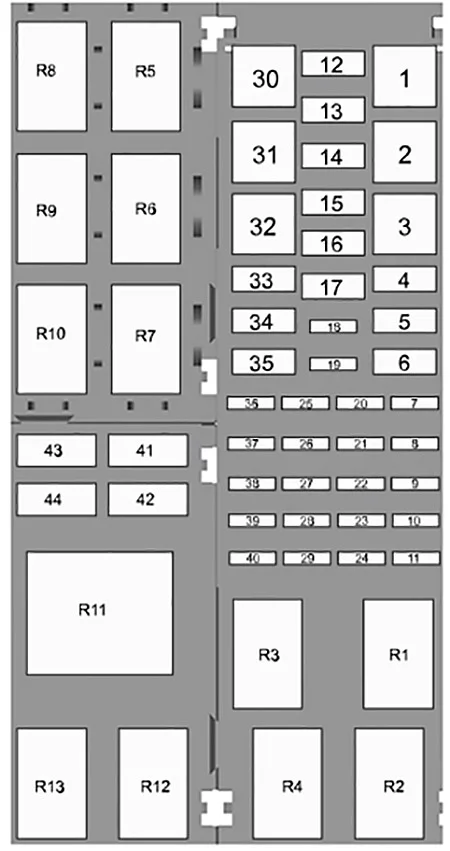

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się obok akumulatora. Skrzynka bezpieczników akumulatora jest podłączona do dodatniego bieguna akumulatora.

Ford KA+ (2016-2017) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40A	Silnik dmuchawy.
2	–	Nieużywany.
3	–	Nieużywany.
4	30A	Pojazdy cztero- i pięciodrzwiowe bez podgrzewanego siedzenia. Pojazd pięciodrzwiowy z podgrzewanym siedzeniem.
4	40A	Pojazd czterodrzwiowy z podgrzewanym siedzeniem.
5	30A	Przekaźnik rozrusznika.
6	–	Nieużywany
7	–	Nieużywany.
8	5A	Cewka przekaźnika modułu sterowania mocą. Cewka przekaźnika pompy paliwa. Cewka przekaźnika zapłonu.
9	10 A	Sprężarka klimatyzacji.
10	–	Nieużywany.
11	–	Nieużywany.
12	–	Nieużywany.
13	–	Nieużywany.
14	–	Nieużywany.
15	–	Nieużywany.
16	–	Nieużywany.
17	20A	Zapalniczka.
18	10 A	Klakson.
19	7,5A	Podgrzewane lustra
20	20A	Moduł sterujący układu napędowego.
21	20A	Czujnik HEGO. Czujnik CMS. Zawór wylotowy. Zmienny rozrząd rozrządu.
22	5A	Cewka przekaźnika klimatyzacji. Cewka przekaźnika wentylatora chłodzącego.
23	15A	Cewka zapłonowa.
24	–	Nieużywany.
25	5A	Cewka przekaźnika wycieraczek.
26	5A	Podgrzewana cewka przekaźnika z podświetleniem.
27	10 A	Moduł układu przeciwblokującego. Regulacja poziomu reflektorów.
28	10 A	Moduł sterujący układu napędowego.
29	–	Nieużywany.
30	–	Nieużywany.
31	40A	System zapobiegania blokady kół.
32	–	Nieużywany.
33	30A	Holowanie przyczepy.
34	20A	Podgrzewane siedzenia.
35	30A	Wentylator chłodzący
36	–	Nieużywany.
37	20A	Pompa paliwowa. Wtryskiwacze paliwa.
38	20A	Elektroniczny moduł kontroli stabilności.
39	10 A	Przełącznik hamulca.
40	20A	Przekaźniki klaksonowe.
41	20A	Silnik wycieraczki przedniej.
42	15A	Silnik wycieraczki tylnej.
43	10 A	Klakson.
44	10 A	Światła do jazdy dziennej.

Przekaźnik
R1		Moduł sterowania i obciążenia układu napędowego.
R2		Wycieraczka.
R3		Obciążenia zapłonowe.
R4		Światła do jazdy dziennej.
R5		Rozrusznik.
R6		Sprężarka klimatyzacji.
R7		Podgrzewane podświetlenie.
R8		Podgrzewane siedzenia.
R9		Klakson (moduł sterowania nadwozia).
R10		Wentylator chłodzący.
R11		Nieużywany.
R12		Silnik dmuchawy.
R13		Pompa paliwowa.

Bezpieczniki akumulatora

Ford KA+ (2016-2017) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	450A	Rozrusznik. Alternator.
2	60A	Elektryczne wspomaganie kierownicy.
3	—	Skrzynka przyłączeniowa silnika.
4	125A	Moduł sterujący nadwozia.
5	70A	Nieużywany.
