W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Punto 2012 z lat: 2013, 2014, 2015, 2016, 2017. Fiat Punto 2012, znany także jako Grande Punto, to subkompaktowy samochód, który był produkowany przez włoską markę Fiat w latach 2013-2017. Model ten był kontynuacją popularnego Fiata Punto Evo, a jego produkcja zakończyła […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Punto 2012 z lat: 2013, 2014, 2015, 2016, 2017.
Fiat Punto 2012, znany także jako Grande Punto, to subkompaktowy samochód, który był produkowany przez włoską markę Fiat w latach 2013-2017. Model ten był kontynuacją popularnego Fiata Punto Evo, a jego produkcja zakończyła się wraz z wejściem w życie norm emisji spalin Euro 6.
Wygląd zewnętrzny Fiata Punto 2012 charakteryzuje się dynamicznymi, zaokrąglonymi kształtami, które przypominają te znane z większych modeli marki, takich jak Fiat Bravo czy Fiat Tipo. Samochód był dostępny w kilku wersjach nadwozia, w tym jako 3-drzwiowy hatchback oraz 5-drzwiowy hatchback. Wersja z 5 drzwiami oferowała nieco większą przestrzeń w bagażniku i dla pasażerów na tylnej kanapie.
Wnętrze Fiata Punto 2012 było przestronne i funkcjonalne. Deska rozdzielcza była schludna i czytelna, z łatwo dostępnymi przyciskami i przełącznikami. Wersje wyposażenia różniły się od siebie, ale nawet podstawowa wersja była wyposażona w podstawowe udogodnienia, takie jak elektrycznie regulowane przednie szyby, centralny zamek i system audio.
Pod maską Fiata Punto 2012 znajdowały się różne silniki benzynowe i wysokoprężne o pojemności od 1,2 do 1,6 litra, a ich moc wahała się od 69 do 135 KM. Do wyboru były także skrzynie biegów manualne i automatyczne. Wersja Abarth, która była wyposażona w mocniejszy silnik i sportowe zawieszenie, oferowała jeszcze bardziej dynamiczne osiągi.
Fiat Punto 2012 był oceniany jako solidny i niezawodny samochód, chociaż jego projekt i wykończenie wnętrza były uważane za nieco przestarzałe w porównaniu z konkurentami. Z drugiej strony, jego stosunkowo niska cena i niskie koszty utrzymania czyniły go atrakcyjnym wyborem dla osób poszukujących taniego i funkcjonalnego samochodu miejskiego.

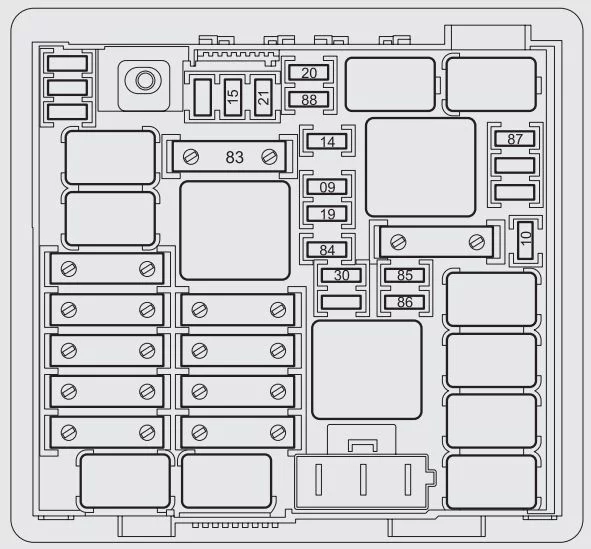

Komora silnika
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 10 | Klakson jednotonowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Lewy reflektor świateł drogowych, prawy reflektor świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Dodatkowa grzałka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Podgrzewana tylna szyba | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Pompa paliwa na zbiorniku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Lewe światło przeciwmgielne, prawe światło przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 84 | 7,5 | Elektrozawory zarządzania systemem metanu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 85 | – | Gniazdo (gotowe do użycia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 86 | 15 | Gniazdo w przedziale pasażerskim, zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 87 | 5 | Czujnik stanu naładowania akumulatora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 88 | 7,5 | Odmgławianie lusterka bocznego po stronie kierowcy, odparowywanie lusterka bocznego po stronie pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Deska rozdzielcza
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 7,5 | Prawy reflektor świateł mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Lewy reflektor świateł mijania, korektor, korektor ustawienia reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Zasilanie INT/A cewek przełączników na skrzynce bezpieczników silnika i cewek przełączników na sterowniku komputera pokładowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Lampa sufitowa przednia, lampa sufitowa tylna (wersja VAN) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Zasilanie i akumulator wtyczki diagnostycznej EOBD, alarmu, nagłośnienia, jednostki sterującej Blue&Me | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | Zasilanie INT tablicy przyrządów, włącznik pedału hamulca (styk NO), trzecie światło hamowania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Silniki blokujące/odblokowujące drzwi, silniki aktywujące zapadkę, silnik odblokowujący bagażnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Pompa spryskiwacza szyby przedniej/tylnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Silnik elektryczny szyby w drzwiach przednich po stronie kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Silnik elektryczny szyby w drzwiach przednich po stronie pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Zasilanie INT lampek kontrolnych na desce rozdzielczej, elektryki zewnętrznej ruchu lusterek, sterownika szyberdachu, gniazda systemu infotelematycznego My Port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Panel przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Zasilanie INT włącznika pedału hamulca (styk NC), włącznika pedału sprzęgła, centralki ogrzewania wnętrza, centralki Blue&Me, możliwości nagłośnienia, centralki stabilizatora napięcia, światła cofania na tylnym zderzaku, czujnika wody na filtrze oleju napędowego, centralki podgrzewania świec żarowych, przepływomierz powietrza, czujnik wspomagania hamulców, cewki przełączników na skrzynce bezpieczników w komorze silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 17 | 20 | System otwierania szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Jednostka sterująca zarządzania systemem alarmowym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 01 | – | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 03 | – | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 04 | – | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Elektryczny system szyb (silnik, jednostka sterująca) w drzwiach prawych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 08 | 10 | Jednostka sterująca ogrzewaniem fotela kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 07 | – | System haka holowniczego (możliwość posprzedażowego montażu bezpiecznika) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 05 | 15 | Gniazdo rozruchowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Elektryczny system szyb (silnik, jednostka sterująca) w drzwiach lewych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 09 | 10 | Jednostka sterująca ogrzewaniem przedniego fotela pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 06 | – | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 02 | – | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
