Fiat Idea (2003-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Idea z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Fiat Idea to kompaktowy samochód typu MPV, który był produkowany w latach 2003-2012. Model ten został stworzony z myślą o zapewnieniu komfortowej przestrzeni dla pasażerów oraz praktycznych rozwiązań do […]

05/15/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Idea z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Fiat Idea to kompaktowy samochód typu MPV, który był produkowany w latach 2003-2012. Model ten został stworzony z myślą o zapewnieniu komfortowej przestrzeni dla pasażerów oraz praktycznych rozwiązań do codziennego użytku.

Fiat Idea charakteryzuje się atrakcyjnym i oryginalnym wyglądem z zewnętrznymi liniami, które nadają mu dynamiczny wygląd. Mimo swoich kompaktowych rozmiarów, samochód oferuje przestronne wnętrze, które zapewnia wygodne miejsca dla kierowcy i pasażerów. Dodatkowo, duże przeszklone powierzchnie i panoramiczny dach dostępny w niektórych wersjach nadają wnętrzu uczucie przestronności i świetlistości.

Wnętrze Fiata Idei jest funkcjonalne i ergonomiczne. Kabina jest starannie zaprojektowana, z wygodnymi siedzeniami i wieloma praktycznymi schowkami i kieszeniami. Konfiguracja siedzeń pozwala na elastyczne dostosowanie przestrzeni, dzięki czemu można łatwo przewozić zarówno pasażerów, jak i większe przedmioty.

Pod względem napędu Fiat Idea oferuje różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki. Silniki te są ekonomiczne i zapewniają wystarczającą moc do codziennej jazdy. Zarówno wersje z manualną, jak i automatyczną skrzynią biegów są dostępne, dając użytkownikom wybór odpowiedniego sposobu prowadzenia.

Fiat Idea został wyposażony w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne i systemy ABS i ESP. Dodatkowo, w zależności od wersji i wyposażenia, mogą być dostępne dodatkowe funkcje, takie jak systemy kontroli trakcji, systemy wspomagające ruszanie na wzniesieniu czy systemy monitorowania ciśnienia w oponach.

Zobacz także:  Fiat 500e (2021-2023) - schematy bezpieczników i przekaźników

Opinie na temat Fiata Idei są zazwyczaj pozytywne. Użytkownicy doceniają przestronne wnętrze, komfort jazdy i praktyczność samochodu. Fiat Idea jest dobrze dostosowany do codziennego użytku, idealny zarówno dla rodzin, jak i osób potrzebujących większej przestrzeni ładunkowej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

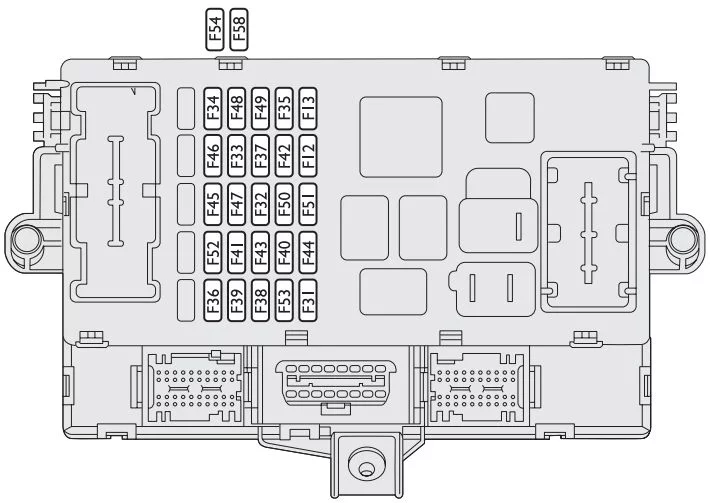

Skrzynka bezpieczników na desce rozdzielczej

Fiat Idea (2003-2012) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Reflektor świateł mijania z prawej strony F12 7,5
Reflektor świateł mijania z lewej strony / urządzenie do ustawiania reflektorów F13 7,5
Światła cofania/cewki przekaźników skrzynki sterowniczej komory silnika/komputer nadwozia F31 7,5
Zapasowy F32
Lewe tylne okno elektryczne F33 20
Prawe tylne okno elektryczne F34 20
+15 Tempomat, sygnał z włącznika na pedale hamulca dla jednostek sterujących (*) F35 7,5
+30 Ustawienie dla sterownika przyczepy, zamki tylne zamki przednie ze sterownikiem drzwi jednoskrzydłowych (*) F36 10
+15 Trzecie światło hamowania, tablica przyrządów, światła hamowania (*) F37 7,5
Odblokowanie rozruchu F38 20
+30 gniazdo diagnostyczne EOBD, nagłośnienie, nawigator, jednostka kontroli ciśnienia w oponach (*) F39 10
Tylny podgrzewany ekran F40 30
Podgrzewane elektryczne lusterka w drzwiach F41 7,5
+15 Jednostka sterująca ABS / ESP (*) F42 7,5
Wycieraczka/spryskiwacz szyby przedniej F43 30
Zapalniczka i gniazdo prądowe na tunelu F44 15
Podgrzewane siedzenia F45 15
Gniazdo prądu rozruchowego F46 15
Zasilanie centralki drzwi kierowcy (podnośnik szyby, zamek) F47 20
Zasilanie centralki drzwi pasażera (podnośnik szyby, zamek) F48 20
+15 mediów (kontrolki lewego i centralnego panelu deski rozdzielczej, elektryczne lusterka, oświetlenie sterowania podgrzewanymi fotelami, ustawienie dla radiotelefonu, nawigatora, czujniki deszczu / światła dziennego, centralka czujnika parkowania, oświetlenie sterowania szyberdachu) (*) F49 7,5
Jednostka sterująca poduszki powietrznej F50 7,5
+15 Sterownik ciśnienia w oponach, sterowanie ECO / Sport (*) F51 7,5
Wycieraczka/spryskiwacz tylnej szyby F52 15
+30 Kierunkowskazy, światła awaryjne, tablica przyrządów (*) F53 7,5
Zobacz także:  Fiat Bravo (2007-2014) - schematy bezpieczników i przekaźników

(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)

(*) +15 = zacisk dodatni pod klawiszem

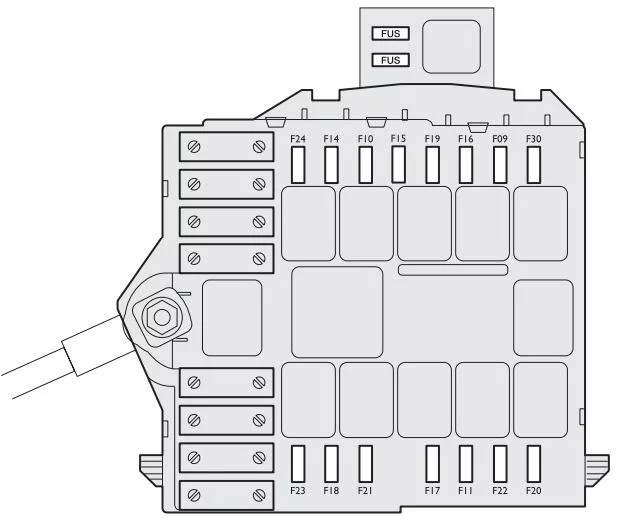

Skrzynka bezpieczników w komorze silnika

Fiat Idea (2003-2012) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Płyn do spryskiwaczy reflektorów F09 20
Klakson F10 15
Usługi wtórne wtrysku elektronicznego F11 15
Prawy reflektor świateł drogowych F14 7,5
Lewy reflektor świateł drogowych F15 7,5
Usługi podstawowe wtrysku elektronicznego F17 10
+30 Sterownik silnika / Przełącznik zdalnego sterowania wentylatora elektrycznego chłodnicy (1.9 Multijet) (*) F18 10
Kompresor F19 7,5
Zapasowy F20
Pompa paliwowa F21 15
Podstawowe usługi wtrysku elektronicznego (1,2 16V, 1,4 16V) F22 15
Podstawowe usługi wtrysku elektronicznego (silnik Multijet) F22 20
Podstawowe usługi wtrysku elektronicznego (silnik benzynowy) F22 15
+30 Skrzynia biegów Dualogic (*) F23 30
+15 Elektryczne wspomaganie kierownicy (*) F24 7,5
Przednie światła przeciwmgielne F30 15
Zobacz także:  Fiat Barchetta (2002-2005) - schematy bezpieczników i przekaźników

(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)

(*) +15 = zacisk dodatni pod klawiszem

Opcjonalna skrzynka bezpieczników (na dodatkowym wsporniku)

Opis Numer Ampery [A]
+30 Zewnętrzny wzmacniacz radiowy (*) F54 15
+30 Szyberdach (*) F58 20

(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)

(*) +15 = zacisk dodatni pod klawiszem
