W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500L z lat: 2018, 2019.

Fiat 500L (2018-2019) to kompaktowy samochód typu MPV, będący kolejną iteracją popularnego modelu 500L. Ten model nadal oferuje przestronność, wygodę i praktyczność, jednocześnie wprowadzając pewne udoskonalenia i nowości w porównaniu do poprzednich wersji.

Pod względem designu, Fiat 500L (2018-2019) zachowuje charakterystyczne, zaokrąglone linie, które są związane z modelem 500. Jednakże, wersje z tych lat przeszły pewne zmiany w wyglądzie, które nadają im bardziej świeży i nowoczesny wygląd. Wprowadzono nowe elementy stylizacyjne, takie jak nowe reflektory, nowe zderzaki, a także nowe wzory felg. Te modyfikacje dodają samochodowi atrakcyjności i nowoczesności.

Wnętrze Fiata 500L jest przestronne i oferuje wiele miejsca zarówno dla pasażerów, jak i bagażu. Kabina jest praktyczna i ergonomiczna, z intuicyjnie rozmieszczonymi przyciskami i przełącznikami. Materiały wykończeniowe są starannie dobrane, a siedzenia są wygodne. Elastyczne opcje konfiguracji siedzeń pozwalają na dostosowanie przestrzeni do różnych potrzeb i zwiększają funkcjonalność samochodu.

Fiat 500L (2018-2019) jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami o różnych pojemnościach i mocach. Klienci mają również wybór między manualną a automatyczną skrzynią biegów. Samochód oferuje dobrą dynamikę jazdy i odpowiednie osiągi, przy jednoczesnym przyzwoitym zużyciu paliwa w swojej klasie.

Pod względem bezpieczeństwa, Fiat 500L (2018-2019) jest wyposażony w poduszki powietrzne, systemy ABS, ESP i inne standardowe systemy bezpieczeństwa. W zależności od wersji i opcji wyposażenia, mogą być również dostępne dodatkowe funkcje, takie jak systemy wspomagające jazdę, np. system kontroli trakcji czy system monitorowania martwego pola.

Zobacz także:  Fiat Panda III (2011-2023) - schematy bezpieczników i przekaźników

Fiat 500L (2018-2019) kontynuuje sukces swojego poprzednika, oferując przestronność, wygodę i praktyczność, które są kluczowe w segmencie kompaktowych samochodów typu MPV. Aktualizacje wprowadzone w tych latach nadają mu bardziej nowoczesny wygląd i podtrzymują kultową estetykę Fiata 500.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Bezpieczniki w komorze silnika

Bezpieczniki pod maską

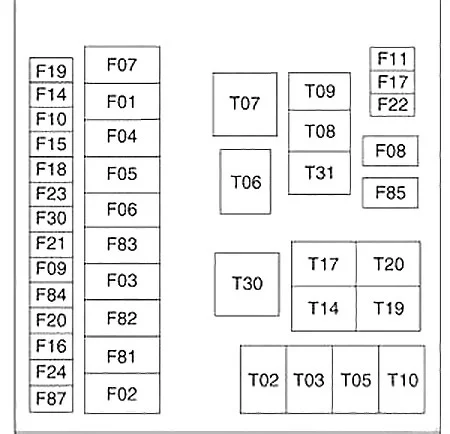

Przednia jednostka dystrybucyjna znajduje się po prawej stronie komory silnika, obok akumulatora.

Aby uzyskać dostęp, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadającego każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.

Fiat 500L (2018-2019) - schematy bezpieczników i przekaźników

Wgłębienie Maksymalny bezpiecznik Mini bezpiecznik Opis
F01 70 Amp Tan Kontroler nadwozia
F02 60 Amp niebieski Tylna jednostka rozdzielcza sterownika nadwozia
F03 20 A żółty Stacyjka
F04 40 A pomarańczowy Pompa przeciwblokująca hamulca
F05 70 Amp Tan Elektryczne wspomaganie kierownicy
F06 30 A zielony Wentylator chłodnicy — niska prędkość
F07 50 A czerwony Wentylator chłodnicy — wysoka prędkość
F08 40 A pomarańczowy Silnik dmuchawy
F09 7,5 A Brązowy Skrzynia biegów (Aisin)
F10 15 A niebieski Klakson
F11 10 A czerwony Układ napędowy
F14 20 A żółty Gniazdo zasilania 115 V
F15 Nieużywany
F15 10 A czerwony Skrzynia biegów (Aisin)
F 16 7,5 A Brązowy Układ napędowy skrzyni biegów
F17 10 A czerwony Układ napędowy
F18 5 A Tan Układ napędowy (Multiair — zależnie od wyposażenia)
F19 7,5 A Brązowy Klimatyzacja
F20 30 A zielony Tylny odszraniacz szyby
F21 15 A niebieski Pompa paliwowa
F22 20 A żółty Układ napędowy
F23 20 A żółty Zawory przeciwblokujące hamulca
F30 5 A Tan Pompa po uruchomieniu
F81 70 Amp Tan PTC (wtórny)
F83 40 A pomarańczowy PTC (główny)
F85 15 A niebieski Przednie gniazdo zasilania 12V
F86 7,5 A Brązowy Gniazda ładowarki USB
F88 7,5 A Brązowy Podgrzewane lusterka

Bezpieczniki wewnętrzne

Zobacz także:  Fiat Doblo II (2015-2021) - schematy bezpieczników i przekaźników

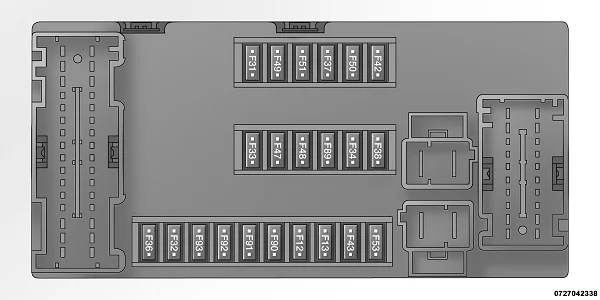

Wewnętrzny panel bezpieczników jest częścią modułu sterującego nadwozia (BCM) i znajduje się za pokrywą po lewej stronie kierownicy.

Fiat 500L (2018-2019) - schematy bezpieczników i przekaźników

Wgłębienie Numer Mini bezpiecznik Opis
1 F12 7,5 A Brązowy Prawe światła mijania
2 F32 7,5 A Brązowy Przednie i tylne lampy sufitowe;

Lampy sufitowe w bagażniku i drzwiach.

3 F53 7,5 A Brązowy Węzeł panelu przyrządów
4 F38 20 A żółty Centralny zamek do drzwi
5 F36 15 A niebieski Gniazdo diagnostyczne;

Radio samochodowe;

System klimatyzacji;

TPMS;

Szyberdach.

6 F90 7,5 A Brązowy Lewe światło drogowe
7 F91 7,5 A Brązowy Prawa światła drogowe
8 F92 7,5 A Brązowy Lewe światło przeciwmgielne
9 F93 7,5 A Brązowy Prawe światło przeciwmgielne
10 F42 5 A Tan BSM, ESP
11 F33 20 A żółty Tylne lewe okno pasażera
12 F34 20 A żółty Tylne prawe okno pasażera
13 F43 20 A żółty Podkładka dwukierunkowa
14 F48 20 A żółty Okno zasilania pasażera
15 F13 7,5 A Brązowy Lewe światło mijania;

Poziomowanie reflektorów.

16 F50 7,5 A Brązowy Poduszka powietrzna
17 F51 5 A Tan Przełącznik radia pojazdu;

System kontroli klimatu;

Światło stopu;

Sprzęgło;

Bieg wsteczny;

Szyberdach;

Czujnik parkowania;

Kamera tylna.

18 F37 7,5 A Brązowy Wyłącznik światła stopu;

Węzeł tablicy rozdzielczej.

19 F49 5 A Tan Lusterko zewnętrzne;

GPS;

Lusterko elektryczne;

Czujnik parkowania.

20 F31 5 A Tan Kontrola klimatu;

Regulacja siedzeń.

21 F47 20 A żółty Sterownik zasilania okna

Tylne bezpieczniki wewnętrzne

Tylny wewnętrzny panel bezpieczników znajduje się za pokrywą po stronie kierowcy w tylnej części pojazdu.

Wgłębienie Numer Mini bezpiecznik Opis
1 F61 15 A niebieski Fotele z regulacją odcinka lędźwiowego
2 F62 15 A niebieski Podgrzewane siedzenia
3 F64 20 A żółty Zestaw audio
4 F65 20 A żółty Żaluzje słoneczne
5 F66 20 A żółty Szyberdach
