W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500X z lat: 2022.
Fiat 500X (2022) to kolejna odsłona popularnego crossovera, który kontynuuje sukces modelu z poprzednich lat. Ten samochód łączy w sobie charakterystyczny styl Fiata 500 z przestronnością i wyższym profilem, tworząc połączenie stylu, komfortu i wszechstronności.
Pod względem designu, Fiat 500X (2022) prezentuje nowoczesny wygląd, z charakterystycznymi liniami i dynamicznymi proporcjami. Samochód wyróżnia się atrakcyjnymi detalami, które dodają mu indywidualności i oryginalności. Dostępne są różne wersje wykończenia, umożliwiające dopasowanie samochodu do preferencji i gustu klienta.
Wnętrze Fiata 500X (2022) oferuje komfortowe miejsca dla kierowcy i pasażerów, ze starannie dobranymi materiałami wykończeniowymi i wysoką jakością wykonania. Przestronne wnętrze zapewnia wygodę i możliwość elastycznego konfigurowania przestrzeni bagażowej. Dodatkowo, samochód jest wyposażony w nowoczesne systemy multimedialne i asystentów, które podnoszą komfort i bezpieczeństwo podróży.
Fiat 500X (2022) oferuje różne opcje silnikowe, w tym benzynowe, wysokoprężne i hybrydowe, dostosowane do potrzeb i preferencji klientów. Samochód może być wyposażony w manualną lub automatyczną skrzynię biegów, a także w napęd na przednie lub wszystkie koła, co wpływa na jego właściwości jezdne i możliwości terenowe.
W zakresie technologii i bezpieczeństwa, Fiat 500X (2022) oferuje zaawansowane rozwiązania. Może być wyposażony w systemy nawigacji, integrację smartfona, systemy asystujące przy parkowaniu, monitorowanie martwego pola, automatyczne hamowanie awaryjne i wiele innych funkcji, które mają na celu zapewnienie bezpiecznej i wygodnej jazdy.
Podsumowując, Fiat 500X (2022) to nowoczesny crossover, który łączy stylowy design, przestronne wnętrze, różnorodność opcji silnikowych oraz zaawansowane technologie i systemy bezpieczeństwa. Jest to samochód, który oferuje połączenie komfortu, stylu i wszechstronności, zapewniając przyjemne doświadczenie podczas codziennych podróży.

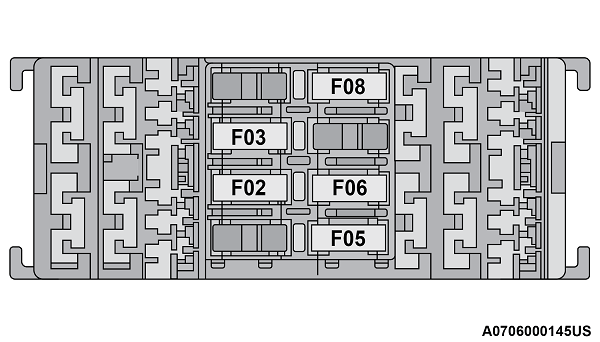

BEZPIECZNIKI/JEDNOSTKA ROZDZIELACZA KOMORY SILNIKA
Panel bezpieczników w komorze silnika jest częścią modułu elektronicznego nadwozia (BCM), który znajduje się po lewej stronie komory silnika.
Skontaktuj się z autoryzowanym sprzedawcą w celu wymiany bezpiecznika BCM.

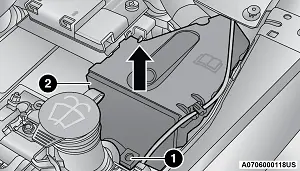

Lokalizacja bezpiecznika komory silnika
Zdejmowanie panelu bezpieczników i pokrywy
1 — Śruba mocująca |
2 — Osłona bezpiecznika |
Zdejmowanie pokrywy bezpiecznika i śruby blokującej
Postępować w następujący sposób:
Montaż osłony bezpiecznika i śruba blokująca
Postępować w następujący sposób:

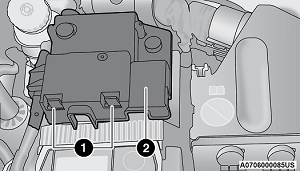

Lokalizacja pokrywy bezpiecznika akumulatora
1 — Zaczepy pokrywy bezpieczników |
2 — Osłona bezpiecznika |

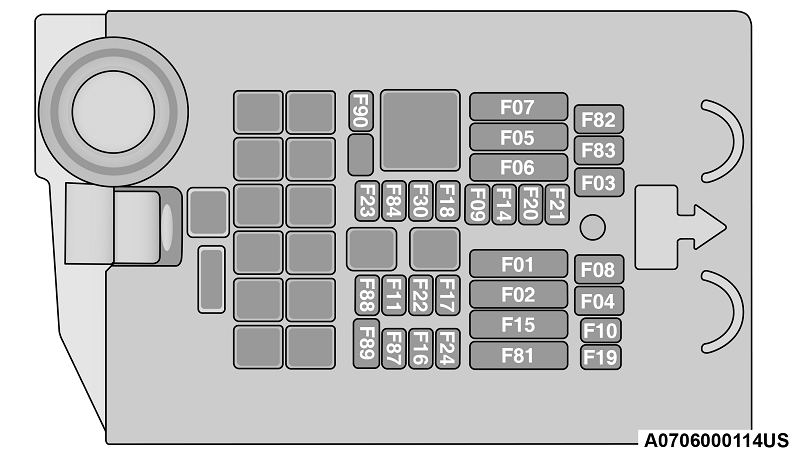

Numer | Maks. bezpiecznik | Bezpiecznik wkładu | Mini bezpiecznik | Opis |
Jeśli jest na wyposażeniu * | ||||
F01 | 70 A Tan | – | – | Moduł Body Computer |
F02 | 60 amperów niebieski | – | – | Moduł Body Computer, tylne jednostki rozdzielcze |
F03 | – | 20 A niebieski | – | Zasilacz kontrolera Body Computer |
F04 | – | 30 A Różowy | – | Moduł elektroniki sterującej hamulcami |
F05 | 70 A Tan | – | – | Elektryczne wspomaganie kierownicy |
F06 | 70 A Tan | – | – | Wentylator chłodnicy silnika |
F08 | – | 30 A Różowy | – | Automatyczna skrzynia biegów, GSM |
F09 | – | – | 5 A Tan | Silnik modułu sterującego |
F10 | – | – | 10 A czerwony | Klakson |
F11 | – | – | 5 A Tan | Zasilanie obciążenia wtórne |
F14 | – | – | 7,5 A Brązowy | Pompa zasilająca WCAC |
F15 | 40 A Pomarańczowy | – | – | Pompa modułu sterującego hamulca |
F 16 | – | – | 5 A Tan | Zasilanie modułu sterującego silnika, automatyczna skrzynia biegów |
F17 | – | – | 30 A Zielony | Silnik modułu sterowania mocą |
F18 | – | – | 30 A Zielony | Napęd na wszystkie koła |
F19 | – | – | 7,5 A Brązowy | Sprężarka klimatyzacji |
F20 | – | – | 5 A Tan | Elektroniczny napęd na cztery koła |
F21 | – | – | 15 A niebieski | Pompa paliwowa |
F22 | – | – | 10 A czerwony | Zasilanie obciążenia podstawowe |
F23 | – | – | 20 A żółty (instalowany przez klienta) | Gniazdo zasilania (zasilanie bateryjne) |
F24 | – | – | 15 A niebieski | Jednostka elektroniczna zasilająca automatyczną skrzynię biegów |
F30 | – | – | 30 A Zielony | Ogrzewana przednia szyba * |
F82 | – | 20 A niebieski | – | Silnik modułu sterującego |
F83 | – | 40 A zielony | – | Wentylator klimatyzacji |
F84 | – | – | 20 A Żółty | Gniazdo zasilania (zasilane zapłonem) |
F87 | – | – | 5 A Tan | Automatyczna skrzynia biegów, wybierak biegów |
F88 | – | – | 7,5 A Brązowy | Podgrzewane lusterka zewnętrzne |
F89 | – | 30 A Różowy | – | Ogrzewana tylna szyba |
F90 | – | – | 5 A Tan | Czujnik IBS (stan naładowania akumulatora) |

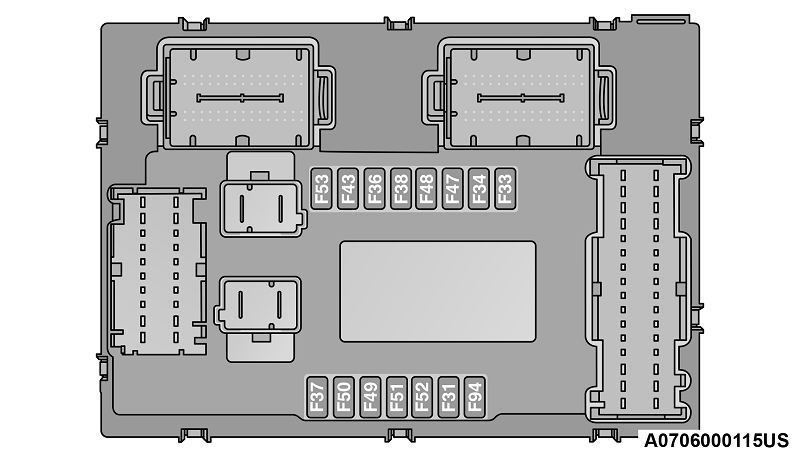

CENTRUM BEZPIECZNIKÓW KOMPUTERA NADWOZIA
Sterownik znajduje się po lewej stronie kolumny kierownicy na dole tablicy rozdzielczej.
W sprawie wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.
Numer | Mini bezpiecznik | Opis |
F31 | 7,5 A Brązowy | Wentylator, Klimatyzacja, Gniazdo zasilania |
F33 | 20 A Żółty | Przednia szyba sterowana elektrycznie (po stronie pasażera) |
F34 | 20 A Żółty | Przednia szyba sterowana elektrycznie (po stronie kierowcy) |
F36 | 15 A niebieski | Zasilanie System Uconnect, Klimatyzacja, Port USB, Tylne boczne oświetlenie sufitowe w przypadku otwartego dachu, Port EOBD |
F37 | 10 A czerwony | System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC, centralne przełączniki, przełącznik pedału hamulca (NC) |
F38 | 20 A Żółty | Centralny zamek |
F42 | 7,5 A Brązowy | BSM – moduł sterujący hamulców, EPS – elektryczne wspomaganie kierownicy |
F43 | 20 A Żółty | Dwukierunkowa myjka z pompką |
F47 | 20 A Żółty | Elektrycznie sterowana tylna szyba (po stronie kierowcy) |
F48 | 20 A Żółty | Elektrycznie sterowana tylna szyba (po stronie pasażera) |
F49 | 7,5 A Brązowy | Dostawa ParkSense, przednia kopuła reflektorów punktowych, wewnętrzne lusterko elektrochromowe, podgrzewane przednie siedzenia, SGW, silnik szyberdachu. |
F50 | 7,5 A Brązowy | Dostarczona poduszka powietrzna |
F51 | 7,5 A Brązowy | Sprężarka klimatyzacji, automatyczna skrzynia biegów tablica, tylna kamera, klimatyzacja, LDW – ostrzeżenie o opuszczeniu pasa ruchu, ASS – pomocniczy przełącznik stosu, DSU – jednostka wyboru jazdy, przełącznik biegu wstecznego, lusterka boczne i odmrażanie tylnej szyby |
F53 | 7,5 A Brązowy | Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter 'n Go™, przełącznik pedału hamulca (NA), EPB – elektryczny hamulec postojowy |
TYLNY ZESPÓŁ ROZDZIELACZA BEZPIECZNIKÓW/PRZEKAŹNIKÓW
Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępowe z lewego tylnego panelu tylnej przestrzeni bagażowej. Naciśnij lewą stronę drzwiczek dostępu, aby odblokować i zdjąć.
Numer | Mini bezpiecznik | Opis |
F2 | 20 A Żółty | System nagłośnienia |
F3 | 20 A Żółty | Elektryczny szyberdach |
F5 | 30 A Zielony | Siedzenie elektryczne (po stronie kierowcy) |
F6 | 7,5 A Brązowy | Fotel sterowany elektrycznie (po stronie kierowcy), Regulacja odcinka lędźwiowego |
F8 | 20 A Żółty | Ogrzewanie przednich siedzeń |
