W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Panda II z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Fiat Panda II to miejski samochód produkowany przez włoską markę Fiat w latach 2003-2012. Jest to druga generacja modelu, który zastąpił poprzednika, produkowanego od 1980 roku. Panda II została bardzo dobrze przyjęta na rynku, zwłaszcza w Europie, gdzie zyskała liczne nagrody i wyróżnienia.

Panda II została zaprojektowana przez włoską firmę Italdesign Giugiaro. Charakteryzuje się ona wyjątkowo oryginalnym wyglądem, z zaokrąglonymi kształtami i charakterystycznymi okrągłymi reflektorami. Samochód był dostępny w kilku wersjach nadwoziowych: 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz 4-drzwiowy sedan. W zależności od wersji, Fiat Panda II mógł pomieścić od 4 do 5 osób.

Pod względem technicznym Panda II była dostępna z różnymi silnikami benzynowymi i wysokoprężnymi o pojemnościach od 1,1 do 1,4 litra. Moc silników wahała się od 54 do 100 KM, a przekazywana była na przednie koła za pośrednictwem manualnych lub automatycznych skrzyń biegów. Wersje wyposażeniowe obejmowały m.in. klimatyzację, elektrycznie sterowane szyby i lusterka, radio z odtwarzaczem CD, a także wiele innych funkcji.

Fiat Panda II była bardzo dobrze oceniana pod względem bezpieczeństwa, zdobywając 4 gwiazdki w testach Euro NCAP. Oferowała m.in. systemy ABS, ESP, 6 poduszek powietrznych oraz mocną karoserię, zapewniającą wysoki poziom ochrony pasażerów podczas kolizji.

Panda II była popularnym samochodem wśród miłośników miejskich aut. Charakteryzowała się niskim zużyciem paliwa, co było szczególnie ważne w czasie wzrastających cen ropy naftowej. Dodatkowo, dzięki swojej małej wielkości, Panda II była łatwa w prowadzeniu i manewrowaniu w zatłoczonych miastach.

Zobacz także:  Fiat Fiorino i Qubo (2017) - schematy bezpieczników i przekaźników

Mimo że produkcja modelu została zakończona w 2012 roku, to nadal można spotkać wiele egzemplarzy Panda II na drogach. Samochód ten cieszy się sympatią ze względu na swoją praktyczność i ekonomiczność, a także ciekawy design i dobrą jakość wykonania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

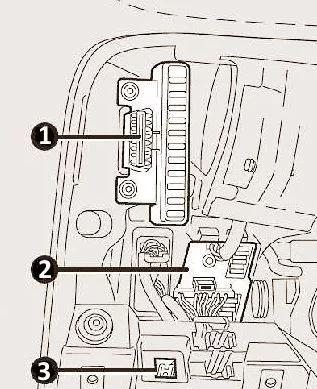

Przedział pasażerski

Znajduje się po stronie kierowcy za wykończeniem deski rozdzielczej. Aby uzyskać dostęp do urządzenia, odkręć śruby mocujące.

Fiat Panda II (2003-2012) - schematy bezpieczników i przekaźników


Umiejscowienie elementów:
1 – płytka A;
2 – plansza B;
3 – pęseta do wyciągania bezpieczników.



Skrzynka A

Fiat Panda II (2003-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F31 światła cofania 7,5
F35 System nagłośnienia 7,5
F37 Światła stopu 10
F41 Ogrzewanie lusterek zewnętrznych 7,5
F45 Podgrzewacz siedzenia 25
F46 Szyberdach 20
F49 Układ klimatyzacji, czujnik wody w filtrze paliwa, jednostka sterująca monitorowania ciśnienia w oponach 7,5
F50 Poduszka powietrzna 10
F51 Zestaw wskaźników, wielofunkcyjna jednostka sterująca 7,5
FA
FB

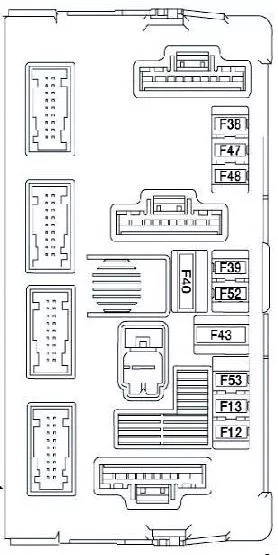

Skrzynka B

Fiat Panda II (2003-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F12 Prawe światło mijania 10
F13 Reflektor lewy – światło mijania 10
F38 centralny zamek 20
F39 Klimatyzacja, system audio, gniazdo diagnostyczne, centralka wielofunkcyjna, telefon, centralka monitorująca ciśnienie w oponach 10
F40 Ogrzewanie tylnej szyby 30
F43 Wycieraczka/spryskiwacz szyby przedniej 30
F47 Elektryczne szyby 20
F48 20
F52 Silnik tylnej wycieraczki 15
F53 Spryskiwacz tylnej szyby, spryskiwacze przedniej szyby 15
Zobacz także:  Fiat Ulysse II (2003-2011) - schematy bezpieczników i przekaźników

Komora silnika

Blok znajduje się w pobliżu akumulatora. Aby uzyskać dostęp do bezpieczników, należy wcisnąć dwa zatrzaski A i B.

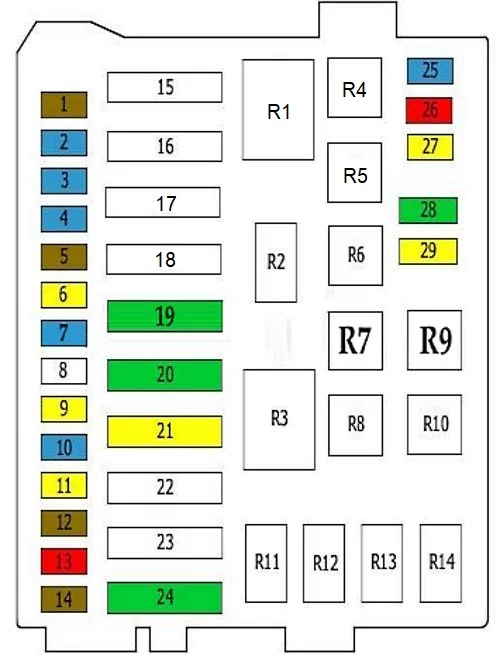

Modele z 2007 roku

Fiat Panda II (2003-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Sprężarka klimatyzacji 7,5
2 światła drogowe 15
3 Sygnał dźwiękowy 15
4 sterownik przyczepy 15
5 Zarządzanie silnikiem 7,5
6 Sterownik ABS/ESP 20
7 Światła przeciwmgielne 15
8 Pompa paliwowa
9 spryskiwacz reflektorów 20
10 Skrzynia biegów 15
11 Jednostka sterująca wtryskiem gazu lub rezerwa 20
12 Zarządzanie silnikiem / Skrzynia biegów 7,5
13 Elektryczne wspomaganie kierownicy 10
14 ABS / Światła stopu 7,5
15 Wentylator chłodnicy silnika 40
16 Panel 70
17 ABS/ESP 40
18 Elektryczne wspomaganie kierownicy 60
19 Wentylator chłodnicy silnika 30
20 Selespeed 30
21 Blokada zapłonu 20
22 Nieużywany
23 Nieużywany
24 Skrzynka bezpieczników nr 2 w kabinie 30
25 Zarządzanie sprężarką/silnikiem klimatyzacji 15
26 Zarządzanie silnikiem 10
27 Zarządzanie silnikiem 20
28 wentylator klimatyzacji 30
29 Bezpiecznik zapalniczki / gniazdo 12V 20
R1 Wentylator chłodnicy silnika
R2 Wentylator chłodnicy silnika
R3 Wybierz biegową skrzynię biegów
R4 Główny przekaźnik
R5 wentylator klimatyzacji
R6 Zapalniczka, gniazdo akcesoriów
R7 spryskiwacz reflektorów
R8 światła przeciwmgielne
R9 immobilizer
R10 Elektrozawory GAS (w zależności od konfiguracji)
R11 światła drogowe
R12 Klakson
R13 Przekaźnik sprężarki klimatyzacji
R14 Pompa paliwowa
Zobacz także:  Fiat Panda III (2011-2023) - schematy bezpieczników i przekaźników

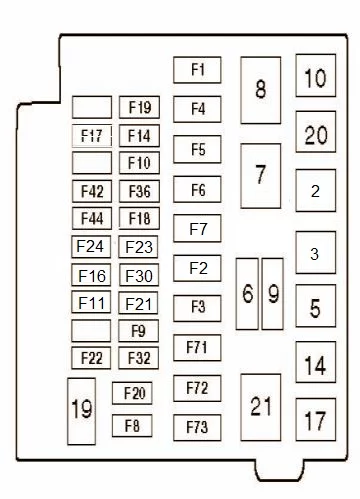

Modele przed 2007

Fiat Panda II (2003-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F1 Wielofunkcyjna skrzynka kontrolna 70
F2 Skrzynka bezpieczników/przekaźników deski rozdzielczej 1 (F45/F54) 40
F3 Automatyczna skrzynia biegów Selespeed 30
F4 Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) 60
F5 wspomaganie kierownicy 60
F6 Silnik wentylatora chłodzącego 1 — niska prędkość 30
F7 Silnik wentylatora chłodzącego 2 – wysoka prędkość 40
F8 Klimatyzator 30
F9 Spryskiwacze reflektorów 20
F10 Sygnał dźwiękowy 15
F11 Zarządzanie silnikiem 15
F14 reflektory świateł drogowych 15
F 16 Zarządzanie silnikiem
F17 Zarządzanie silnikiem 15
F18 Zarządzanie silnikiem
F19 Klimatyzator
F20 Podgrzewacz filtra paliwa 30
F21 Pompa zastrzykowa paliwa — olej napędowy 15
F22 Zarządzanie silnikiem 30
F23 Blokada zapłonu 30
F24 wspomaganie kierownicy 15
F30 Światła przeciwmgielne 15
F32 Zarządzanie silnikiem 15
F36 Jednostka sterująca przyczepy 20
F42 Układ przeciwblokujący (ABS), światła hamowania 7,5
F44 Zapalniczka 20
F71 świece żarowe 80
F72 Podgrzewacz płynu chłodzącego 1 30
F73 Podgrzewacz płynu chłodzącego 2 50
2 reflektory świateł drogowych
3 Klakson
5 Sprzęgło elektromagnetyczne sprężarki AC
6 Wentylator chłodzący – niska prędkość
7 Wentylator chłodzący – wysoka prędkość
8 wentylator nagrzewnicy
9 System zarządzania silnikiem
10 Zasysająca pompa paliwowa – olej napędowy
14 Światła przeciwmgielne
17 pompa spryskiwaczy reflektorów
19 podgrzewacz paliwa
20 Przełącznik blokady startu
21 System sterowania automatyczną skrzynią biegów – Selespeed
