Fiat Panda III (2011-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Panda III z lat: 2011, 2012, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. Fiat Panda III to trzecia generacja miejskiego samochodu produkowanego przez włoską markę Fiat. Model ten zadebiutował w 2011 roku podczas targów motoryzacyjnych we Frankfurcie, […]

05/15/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Panda III z lat: 2011, 2012, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.

Fiat Panda III to trzecia generacja miejskiego samochodu produkowanego przez włoską markę Fiat. Model ten zadebiutował w 2011 roku podczas targów motoryzacyjnych we Frankfurcie, a jego produkcja rozpoczęła się w tym samym roku we Włoszech. W porównaniu do poprzednika, Fiat Panda III jest większy i bardziej nowoczesny.

Wyróżniającą cechą Fiata Panda III jest charakterystyczny wygląd z zaokrąglonymi kantami i wyraźnymi przetłoczeniami na bokach. Samochód jest niezwykle kompaktowy, co umożliwia łatwe poruszanie się w miejskiej dżungli. Wnętrze jest przestronne, a fotele zapewniają wygodne warunki podróży zarówno dla kierowcy, jak i pasażerów.

Fiat Panda III jest dostępny w kilku wersjach wyposażenia. Podstawowa wersja, nazwana Easy, oferuje podstawowe wyposażenie, takie jak system audio z radiem i CD, centralny zamek, elektrycznie regulowane przednie szyby oraz system wspomagania hamowania awaryjnego. Kolejne wersje, takie jak Lounge i Trekking, oferują dodatkowe opcje, takie jak system klimatyzacji, system multimedialny z 7-calowym ekranem dotykowym oraz skórzane obicie siedzeń.

Zobacz także:  Fiat 500X (2018-2019) - schematy bezpieczników i przekaźników

Fiat Panda III jest dostępny z dwoma silnikami benzynowymi o pojemności 1,2 i 0,9 litra oraz jednym silnikiem wysokoprężnym o pojemności 1,3 litra. Silniki te oferują różne poziomy mocy, w zależności od wersji. Samochód jest wyposażony w manualną skrzynię biegów, ale dostępna jest również skrzynia biegów automatyczna Dualogic.

Fiat Panda III został doceniony za swoją niezawodność, łatwość prowadzenia oraz niskie koszty utrzymania. Jednocześnie, nie jest to samochód, który oferuje wysokie osiągi czy luksusowe wyposażenie. Fiat Panda III to idealny wybór dla osób, które poszukują niezawodnego i praktycznego samochodu do codziennych przemieszczeń w mieście.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Argo i Cronos (2018-2021) - schematy bezpieczników i przekaźników

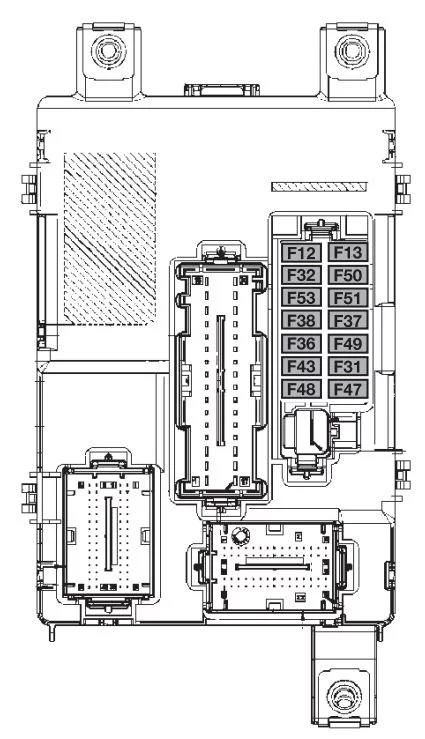

Skrzynka bezpieczników na desce rozdzielczej

Jednostka sterująca znajduje się w pobliżu lewej strony, obok kolumny kierownicy.

Fiat Panda III (2011-2019) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
+15 (*) korektor ustawienia reflektorów F13 5
+15 (*) Sterowanie za pomocą zapłonu z blokadą podczas uruchamiania silnika. F31 5
+30 (**) F36 10
+15 (*) włącznik pedału hamulca (NA) F37 7,5
Centralny zamek drzwi F38 20
Dwukierunkowa pompa spryskiwacza szyby przedniej. F43 20
Szyba przednia elektryczna (po stronie kierowcy). F47 20
Szyba przednia elektryczna (po stronie pasażera). F48 20
+15 (*) F49 7,5
+15 (*) F50 7,5
+15 (*) F51 5
+30 (**) F53 7,5
Zobacz także:  Fiat 124 Spider (2016) - schematy bezpieczników i przekaźników

(*) + 15 = zacisk dodatni uruchamiany zapłonem

(**) + 30 = bezpośredni biegun dodatni akumulatora (bez zapłonu)



Skrzynka bezpieczników w komorze silnika

Znajduje się obok akumulatora.

Fiat Panda III (2011-2019) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Węzeł komputera pokładowego F01 60
Wentylator przedziału pasażerskiego F08 40
Światła przeciwmgielne F09 15
Klakson F10 15
Światła drogowe F14 15
Podgrzewana szyba przednia F15 70
Sprężarka klimatyzacji F19 7,5
Przednie gniazdo zasilania(z zapalniczką lub bez). F20 15
Pompa paliwowa F21 15
Przedmuch F30 5
Silnik dachu otwieranego F82 20
+15 (*) światła cofania F87 5
Podgrzewani lusterek F88 7,5
Ogrzewana szyba tylna F89 30
Czujnik stanu naładowania akumulatora F90 5

(*) + 15 = końcówka dodatnia z zapłonem
