W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiat Seicento i 600 z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Fiat Seicento to samochód miejski, który był produkowany w latach 1998-2010. Był on następcą modelu Cinquecento i został wprowadzony na rynek jako odpowiedź na popularne modele takie jak Volkswagen Lupo, Opel Corsa i Ford Ka.

Seicento był dostępny w kilku wersjach wyposażenia: S, SX, Sporting oraz Elettra. W zależności od wersji, samochód był wyposażony w różne funkcje i dodatki. Standardowe wyposażenie obejmowało m.in. poduszki powietrzne kierowcy, wspomaganie kierownicy oraz elektrycznie regulowane lusterka.

Największą zaletą Seicento był jego niewielki rozmiar, dzięki któremu idealnie nadawał się do poruszania się w mieście i parkowania na ciasnych ulicach. Samochód był również stosunkowo ekonomiczny w użytkowaniu, co było ważne dla wielu kierowców.

Jednakże Seicento miał również pewne wady. Przede wszystkim był to samochód dość mało komfortowy, co widać było przede wszystkim w kabinie pasażerskiej. Samochód miał również dość słabe osiągi, co oznaczało, że nie był najlepszy w jeździe na dłuższych trasach.

Zobacz także:  Fiat Punto Evo (2010-2012) - schematy bezpieczników i przekaźników

W 2004 roku Fiat zaprezentował następcę Seicento – model Panda, który oferował bardziej nowoczesny wygląd i lepsze osiągi. W 2010 roku produkcja Seicento została zakończona.

Mimo że Fiat Seicento nie był samochodem idealnym, to z pewnością cieszył się popularnością wśród wielu kierowców, którzy doceniali jego niewielki rozmiar i niskie koszty eksploatacji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Skrzynka  bezpieczników A znajduje się po lewej stronie komory silnika za akumulatorem.



Skrzynka  bezpieczników B zawierająca pozostałe trzy bezpieczniki znajduje się w komorze silnika po prawej stronie.
Fiat Seicento i 600 (2007-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Fiat CODE i jednostka sterująca (+30)
2 15 Jednostki pomocnicze układu wtryskowego i jednostki pomocnicze układu klimatyzacji
3 7,5 Fiat CODE i elektroniczna centralka wtrysku (15/54)

Przedział pasażerski

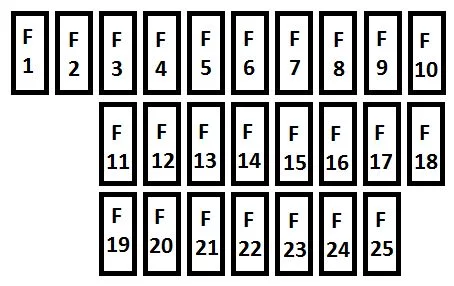

Skrzynka bezpieczników znajduje się po lewej stronie kierownicy.

Aby dostać się do skrzynki bezpieczników, poluzuj śrubę B mocującą pokrywę A.

Dodatkowy bezpiecznik 7,5 A znajduje się z boku układu klimatyzacji. Dostęp do wnętrza kabiny pasażerskiej pod deską rozdzielczą.

Fiat Seicento i 600 (2007-2016) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 System blokowania drzwi 15
2 Elektryczne szyby 25
3 ABS (+15) 10
4 Przednie prawe światło pozycyjne 10
4 Lewe tylne światło 10
4 Oświetlenie tablicy rejestracyjnej z lewej strony 10
5 Przednie lewe światło pozycyjne 10
5 Prawe tylne światło 10
5 Oświetlenie tablicy rejestracyjnej po prawej stronie 10
6 Lewe światło mijania 10
6 Regulacja wiązki światła 10
7 Prawe światło mijania 10
8 Lewe światło drogowe 10
9 Prawe światło drogowe 10
9 Lampka ostrzegawcza świateł drogowych 10
10 Elektryczny układ wspomagania kierownicy (+15) 10
11 szyberdach 20
12 Moc cewki przekaźnika 7,5
13 Manetki: kontrola światła 20
14 Ogrzewana tylna szyba 20
15 Światło sufitowe 15
15 Nagłośnienie + akumulator 15
15 Tablica przyrządów (+30) 15
16 Światła awaryjne 10
17 Klakson 15
18 Tylne światło przeciwmgielne 10
19 Przednie światła przeciwmgielne 15
20 Manetki: ogólne 20
21 Lewe światło hamowania 10
21 Prawe światło hamowania 10
21 Dodatkowe światło hamowania (trzecie światło hamowania) 10
21 Światło cofania 10
22 Kierunkowskazy 10
22 Tablica przyrządów (+15) 10
23 Układ poduszek powietrznych 10
24 Zapalniczka 25
24 Wentylator przedziału pasażerskiego 25
25 Wycieraczka/spryskiwacz szyby przedniej 20
