W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Stilo z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Fiat Stilo to samochód osobowy z segmentu C produkowany przez włoską firmę Fiat w latach 2001-2010. Model ten zastąpił Fiata Brava/Bravo i był oferowany w trzech wersjach nadwozia: 3-drzwiowej wersji hatchback, 5-drzwiowym hatchbacku i 5-drzwiowym kombi.

Fiat Stilo był pierwszym samochodem marki Fiat wyposażonym w system Dualdrive, który umożliwiał zmianę trybu kierownicy z normalnego na miękkie ustawienia poprzez naciśnięcie przycisku na kierownicy. Model ten był również jednym z pierwszych samochodów w Europie wyposażonych w system bezkluczykowy.

Fiat Stilo oferowany był z szeroką gamą jednostek napędowych: benzynowymi o pojemnościach od 1.2 do 2.4 litra oraz wysokoprężnymi o pojemności 1.9 i 2.4 litra. Wersje wyposażeniowe obejmowały m.in. klimatyzację, system audio z radiem CD, elektryczne sterowanie szyb, podgrzewane lusterka boczne, elektryczne sterowanie lusterek, tempomat, poduszki powietrzne i system ESP.

W 2003 roku wprowadzono do oferty wersję Stilo Multiwagon, która była 5-drzwiowym kombi o długości 4,23 m i pojemności bagażnika wynoszącej 430 litrów. Wersja ta zyskała uznanie za wygodę i funkcjonalność oraz za bardzo dobrą relację ceny do jakości.

Niestety, Fiat Stilo nie był samochodem bez wad. Wpływ na to miała m.in. jego nietypowa stylistyka, która nie przypadła do gustu niektórym klientom, a także słaba jakość wykończenia i problematyczne silniki diesla. Ponadto, samochód nie zdobył popularności wśród klientów, co przyczyniło się do zakończenia jego produkcji w 2010 roku.

Podsumowując, Fiat Stilo był samochodem z segmentu C oferującym szeroką gamę jednostek napędowych i bogate wyposażenie. Mimo niektórych wad, takich jak nietypowa stylistyka i problemy z silnikami diesla, model ten zyskał uznanie za funkcjonalność i wygodę. Niestety, nie cieszył się popularnością wśród klientów i produkcja została zakończona w 2010 roku.

Zobacz także:  Fiat Uno (2013-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

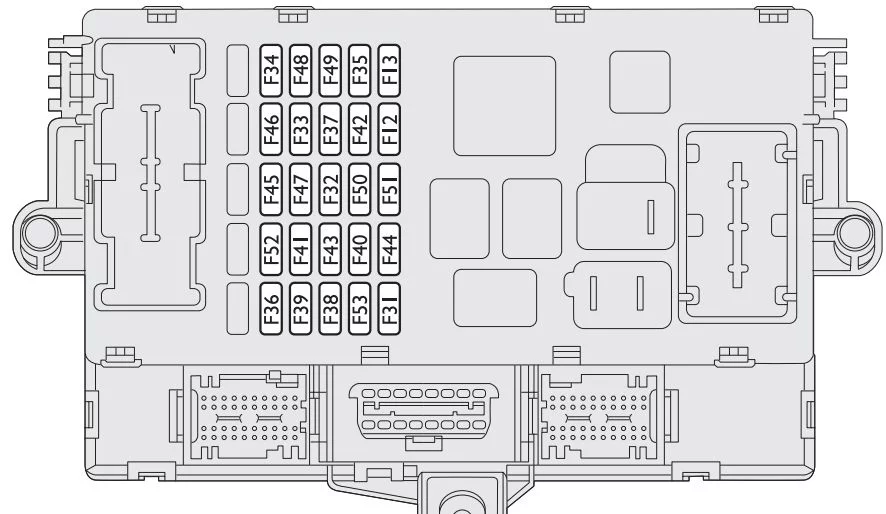

Skrzynka bezpieczników w desce rozdzielczej

Fiat Stilo (2001-2008) - schematy bezpieczników i przekaźników

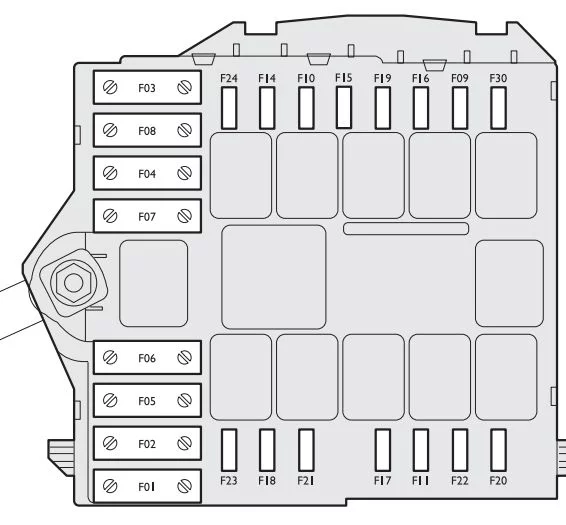

Skrzynka bezpieczników obok akumulatora

Fiat Stilo (2001-2008) - schematy bezpieczników i przekaźników

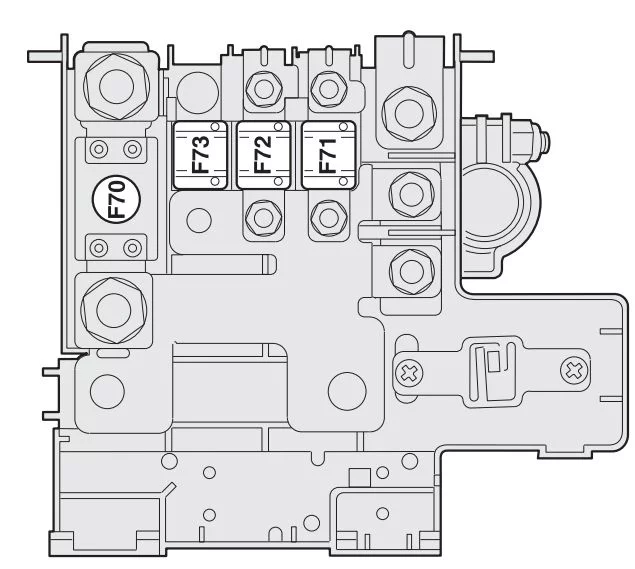

Skrzynka bezpieczników na dodatnim biegunie akumulatora

Fiat Stilo (2001-2008) - schematy bezpieczników i przekaźników

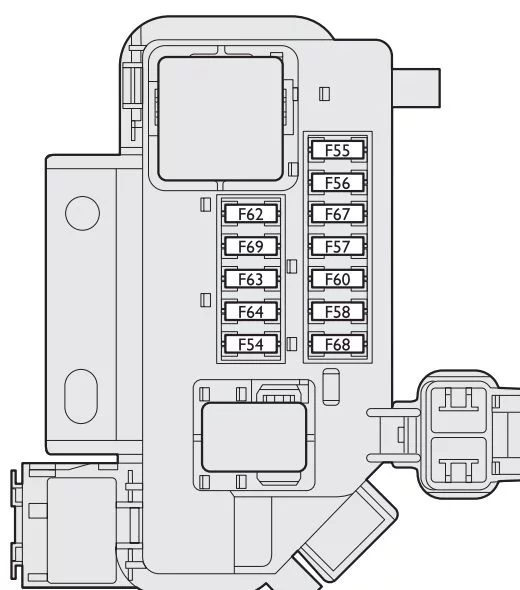

Skrzynka bezpieczników w bagażniku

Fiat Stilo (2001-2008) - schematy bezpieczników i przekaźników
Światła Bezpiecznik Ampery [A]
Prawy reflektor świateł mijania F12 15
Lewy reflektor świateł mijania F13 15
Prawy reflektor świateł drogowych F14 10
Lewy reflektor świateł drogowych F15 10
Przednie światła przeciwmgielne F30 15
Światło hamowania/trzecie światło stopu F31 7,5
Światło cofania F32 7,5
Oświetlenie sufitowe przednie/tylne F31 10
Oświetlenie drzwi/kałuży F32 10
+30 tylnych świateł przeciwmgielnych F53 7,5
Skrzynki bezpieczników reflektorów lewych i prawych (wersje z reflektorami wyładowczymi) F37 7,5



Opis Bezpiecznik Ampery [A]
Pompa skrzyni biegów Selespeed (wersje 2.420V) F05 (MAKS. – BEZPIECZNIK) 30
Stacyjka F03 (MAKS. – BEZPIECZNIK 20
Urządzenie do celowania reflektorów F13 15
Sprężarka klimatyzacji F19 7,5
Czujnik ochrony przed zanieczyszczeniami (wersje z automatyczną dwustrefową klimatyzacją)/cewka przekaźnika spryskiwaczy reflektorów/Body Computer/wentylator systemu klimatyzacji F31 7,5
Elektrycznie sterowane lusterka zewnętrzne (ruch, oświetlenie ideograficzne) F51 7,5
+ 30 Nagłośnienie/Connect-Navigator/ Jednostka sterująca ogrzewaniem/klimatem/Gniazdo diagnostyczne systemu EOBD/ Czujniki wolumetryczne-antyrysowe/Syrena alarmowa/ Jednostka sterująca systemem Bluetooth F39 10
Cewka przekaźnika ogrzewania tylnej szyby F52 15
Lewe tylne okno elektryczne F33 20
Prawe tylne okno elektryczne F34 20
Ogrzewane tylne okno F40 30
Wycieraczka/spryskiwacz/spryskiwacz tylnej szyby F43 30
Gniazdo prądu w przedziale pasażerskim (wersje sedan)/Gniazdo prądu (wersje MultiWagon)/Zapalniczka F44 20
Urządzenie do odparowywania lusterek zewnętrznych/ogrzewane dysze okienne F41 7,5
Tempomat F35 7,5
Sterownik elektrycznego wspomagania kierownicy F02 (MAKS. BEZPIECZNIK) 70
Jednostka sterująca komory silnika F70 (MEGA-BEZPIECZNIK) 150
Jednostka sterująca deski rozdzielczej F71 (BEZPIECZNIK MIDI) 70
+30 centralka elektroniczna drzwi (siłowniki zamków drzwi, zasuwka, bagażnik, ogrzewana szyba tylna)/sterownik przyczepy, jeśli występuje F36 20
Bezpłatny F38
Spryskiwacz reflektorów F09 20
Usługi podstawowe (wtrysk elektroniczny) F17 10
Usługi wtórne (wtrysk elektroniczny) F11 15
Czujnik wody w filtrze oleju napędowego (wersje Multijet)/ przepływomierz (wersje Multijet) F35 7,5
Przednie okno elektryczne po stronie kierowcy F47 20
Przednie okno elektryczne po stronie pasażera F48 20
Podświetlenie sterowania sterowaniem dachu otwieranego F49 7,5
Sygnał z przełącznika na pedale hamulca dla elektronicznych jednostek sterujących F35 7,5
Tablica przyrządów (przycisk kluczykowy) F37 10
Tablica przyrządów (+30) F53 10
Centralka ABS / ASR / ESP (czujnik odchylenia z ESP) F42 7,5
Jednostka sterująca ABS / ASR / ESP F01 (MAKS.BEZPIECZNIK) 60
Jednostka sterująca poduszki powietrznej/czujnik OCS (wersje z tylnymi poduszkami bocznymi) F50 7,5
+30 Elektroniczny układ wtryskowy F18 7,5
Jednostka sterująca deski rozdzielczej F72 (BEZPIECZNIK MIDI) 60
Wentylator klimatyzacji F08 (MAKS.BEZPIECZNIK) 30
Wentylator chłodnicy (niska prędkość – wersje 1.416V, 1.616V, 1.816V, Multijet) F06 (MAKS.BEZPIECZNIK) 30
Wentylator chłodnicy (wysoka prędkość – wersje 1.416V, 1.616V, 1.816V, Multijet) F07 (MAKS.BEZPIECZNIK) 50
Elektrowentylator i chłodnica (wersje 1.816Vi JTD) F06 (MAKS.BEZPIECZNIK) 50
Wentylator i chłodnica (wersje 2.420V) F06 (MAKS.BEZPIECZNIK) 60
Klakson F10 15
Pompa paliwowa F21 15
Usługi podstawowe wtrysku elektronicznego (wersje benzynowe) F22 15
Elektroniczny układ wtryskowy/system Selespeed (wersje 2.4 20V)/jednostka sterująca wentylatora chłodnicy (wersje 2.4 20V) (przycisk wymuszony) F 16 7,5
Zasłona szyberdachu Skywind F45 20
Okna dachowe z oknem dachowym F46 20
Dodatkowa grzałka (wersje Multijet) F73 (BEZPIECZNIK MIDI) 50
Podgrzewanie świec żarowych (wersje Multijet) F04 (MAKS. BEZPIECZNIK) 50
Bezpłatny F20
Podstawowe usługi wtrysku elektronicznego (wersje Multijet) F22 20
+30 Selespeed F23 7,5
Elektryczne wspomaganie kierownicy (kluczyk wymuszony) F24 10
Zewnętrzny wzmacniacz radiowy F54 25
Podgrzewanie fotela kierowcy F57 10
Podgrzewanie przedniego fotela pasażera F67 10
Sterowanie na kierownicy, Connect/Navigator, Czujniki parkowania, Czujnik deszczu/światła dziennego, Panel sterowania na konsoli środkowej, Jednostka sterująca ogrzewaniem/klimatem, Jednostka sterująca systemem Bluetooth, Oświetlenie ideograficzne, Zestaw przełączników do sterowania oświetleniem i ustawienia dostępu do menu, Objętość i antypodnoszenie przyciski dezaktywacji czujników, przednie światło sufitowe, elementy sterujące szyberdachu (przycisk wymuszony) F49 7,5
