W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Fiorino i Qubo z lat: 2017.

Fiat Fiorino III i Qubo w wersji z roku 2017 kontynuują tradycję małych vanów oferujących funkcjonalność, wygodę i ekonomiczność. Oba modele są zaprojektowane z myślą o miejskiej jeździe i idealnie sprawdzają się jako samochody użytkowe dla przedsiębiorców czy rodzin potrzebujących praktycznego i wszechstronnego pojazdu.

Pod względem stylistycznym, Fiat Fiorino III i Qubo prezentują się nowocześnie i atrakcyjnie. Mają kompaktowe i zaokrąglone kształty, które nadają im przyjazny wygląd. Ich wnętrza są przestronne i dobrze zorganizowane, oferując wygodne miejsce dla kierowcy i pasażerów. Praktyczne rozwiązania, takie jak składane fotele czy różnego rodzaju schowki, umożliwiają elastyczne wykorzystanie przestrzeni ładunkowej.

Fiat Fiorino III i Qubo (2017) są dostępne z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami o różnej pojemności. Silniki te oferują dobre osiągi przy jednoczesnym niskim zużyciu paliwa. Dodatkowo, Fiat Fiorino III i Qubo są również dostępne w wersjach zasilanych gazem ziemnym (CNG), co przekłada się na jeszcze niższe koszty eksploatacji i bardziej przyjazne dla środowiska użytkowanie.

Zobacz także:  Fiat Scudo (1995-2007) - schematy bezpieczników i przekaźników

W zakresie wyposażenia i technologii, Fiat Fiorino III i Qubo (2017) oferują wiele przydatnych opcji. W zależności od wersji, można znaleźć systemy multimedialne, klimatyzację, elektryczne sterowanie szybami i lusterkami, systemy bezpieczeństwa (ABS, ESP, poduszki powietrzne) oraz wiele innych funkcji, które podnoszą komfort jazdy.

Fiorino III i Qubo (2017) są zaprojektowane do poruszania się w miejskiej dżungli. Dzięki kompaktowym rozmiarom i dobrze zestrojonej zawieszeniu, oferują łatwość manewrowania i parkowania nawet na ciasnych ulicach. Ich niskie koszty utrzymania oraz oszczędność paliwa są ważnymi czynnikami dla osób poszukujących ekonomicznego rozwiązania do codziennych potrzeb.

Warto zaznaczyć, że modele Fiorino III i Qubo z roku 2017 to relatywnie nowe samochody, dlatego mogą być dostępne zarówno w salonach dealerskich, jak i na rynku wtórnym. Są one interesującą opcją dla osób, które poszukują wszechstronnego i funkcjonalnego małego vana

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Uno (2019-2021) - schematy bezpieczników i przekaźników

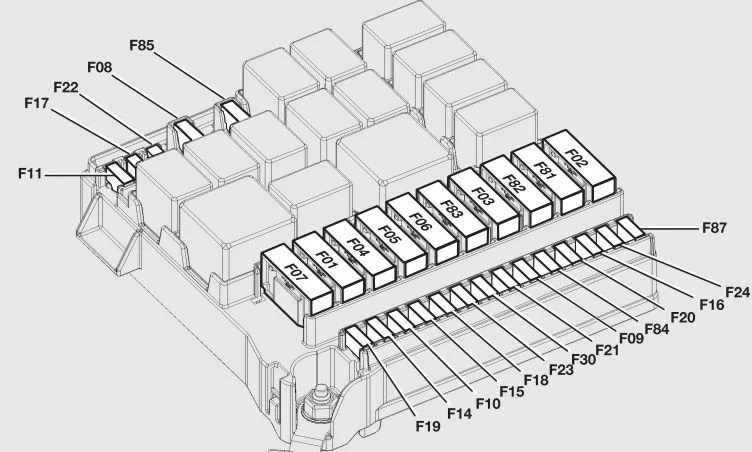

Komora silnika

Fiat Fiorino i Qubo (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F09 15 Zapasowy (zestaw do przyczepy)
F09 10 Elektrozawory systemu metanu (CNG)
F10 10 Klakson
F14 15 Światła drogowe
F15 15 Tylne gniazdo zasilania
F19 7,5 Sprężarka klimatyzacji
F20 30 Podgrzewana szyba tylna;

Odmrażacze lusterek.

F21 15 Pompa paliwowa
F08 15 Światła przeciwmgielne
F85 30 Zapalniczka;

Gniazdo w przedziale pasażerskim;

Podgrzewane siedzenia.

F87 7,5 +15 świateł cofania/przepływomierz powietrza/woda w czujniku paliwa/cewkach przekaźnika T02, T05, TI4, TI7 i TI9 (wersja 1.4)
F87 5 Czujnik ładowania akumulatora IBS do systemu Start&Stop (1.3 Multijet z systemem Start&Stop)

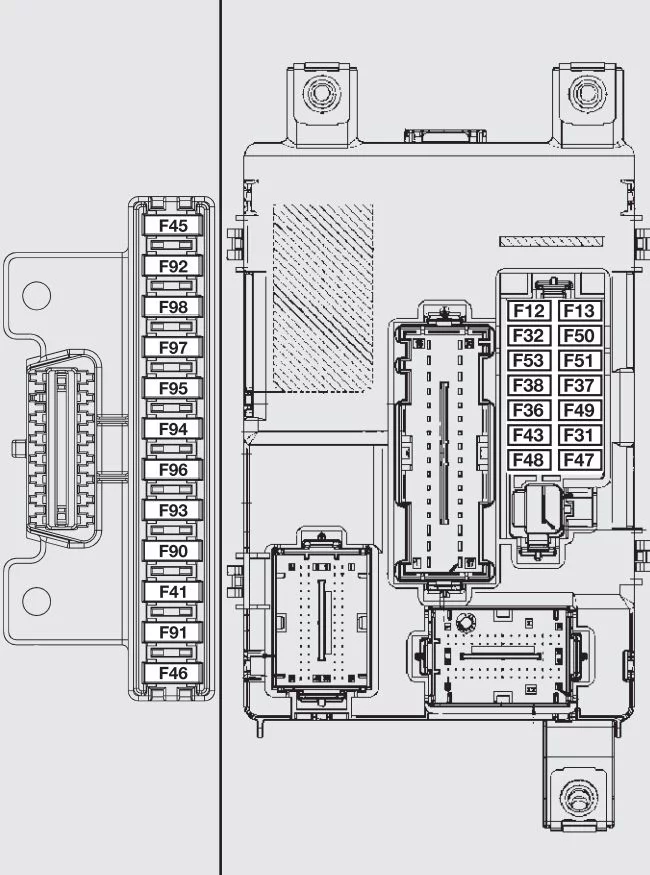

Przedział pasażerski

Fiat Fiorino i Qubo (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F12 7,5 Światła mijania (strona pasażera)
F13 7,5/50 Światła mijania (po stronie kierowcy);

Korektor ustawienia reflektorów.

F31 5 Cewki przekaźnika INT/A SCM
F32 7,5 Czasowe oświetlenie wewnętrzne (opcja)
F36 10 Węzeł systemu radiowego Bluetooth fi;

Węzeł Blue&Me;

Gniazdo diagnostyczne EOBD;

ECU alarmu objętościowego;

ECU syreny alarmowej.

F37 5 Węzeł tablicy rozdzielczej;

Sterowanie światłem stopu (NO).

F38 20 Siłowniki zamka drzwi/bagażnika (opcja)
F43 15 Spryskiwacz szyby przedniej;

Dwukierunkowa pompa spryskiwacza tylnej szyby.

F47 20 Elektrycznie sterowana szyba przednia (po stronie kierowcy) (opcja)
F48 20 Elektryczna szyba przednia (strona pasażera) (opcja)
F49 5 Kontrolki/czujniki parkowania ECU;

Elektryczne lusterka boczne;

ECU alarmu wolumetrycznego.

F51 7,5 INT Węzeł radiowy;

ECU systemu Bluetooth fi;

Węzeł Blue&Me™;

Ruch elektrycznych lusterek bocznych;

Przełącznik sprzęgła;

Sterowanie światłami hamowania (NC).

F53 5 Węzeł tablicy przyrządów
F41 7,5 Odmrażacze lusterek zewnętrznych
F45 Zapasowy
F46 Zapasowy
F90 Zapasowy
F91 Zapasowy
F92 Zapasowy
F93 Zapasowy
F94 15 Gniazdo zapalniczki/przedziału pasażerskiego
F95 Zapasowy
F96 15 Gniazdo zapalniczki/przedziału pasażerskiego
F97 10 Ogrzewanie przedniego fotela (po stronie kierowcy)
F98 10 Podgrzewacz przedniego fotela (po stronie pasażera)
