W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Doblo II z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Fiat Doblo II, produkowany w latach 2015-2021, to kolejna generacja popularnego kompaktowego vana, który zdobył uznanie dzięki swojej funkcjonalności, przestronności i wszechstronności. Ten model kontynuował sukces poprzedników, wprowadzając liczne ulepszenia i nowe funkcje.

Pod względem wyglądu zewnętrznego, Fiat Doblo II (2015-2021) charakteryzuje się nowoczesnym i atrakcyjnym designem. Nadwozie pojazdu zostało przeprojektowane, wprowadzając bardziej dynamiczne linie i nowoczesne detale. Duże drzwi boczne ułatwiają dostęp do wnętrza, a aerodynamiczne kształty poprawiają efektywność paliwową i prowadzenie.

Wnętrze Fiata Doblo II zostało zaprojektowane z myślą o komforcie i funkcjonalności. Kabina oferuje przestronne siedzenia i liczne schowki, umożliwiając organizację i przechowywanie drobnych przedmiotów. Ergonomiczne układy sterowania i intuicyjne rozwiązania ułatwiają obsługę pojazdu.

Fiat Doblo II (2015-2021) oferuje różne jednostki napędowe, w tym zarówno benzynowe, jak i wysokoprężne silniki. Silniki te są ekonomiczne i oferują odpowiednią moc oraz osiągi, zapewniając płynną jazdę i zadowalające przyspieszenie. Istnieje także możliwość wyboru wersji z automatyczną skrzynią biegów, co zwiększa komfort prowadzenia.

Pojemność przestrzeni ładunkowej jest jednym z największych atutów Fiata Doblo II. Model ten oferuje znaczną ilość miejsca dla przewozu towarów o różnych rozmiarach i kształtach. Dodatkowo, dostępne są różne opcje konfiguracji wnętrza, takie jak składane siedzenia, które umożliwiają jeszcze większą elastyczność i dostosowanie do indywidualnych potrzeb.

Fiat Doblo II (2015-2021) został wyposażony w wiele systemów bezpieczeństwa i asystujących. Obejmują one ABS, system kontroli stabilności toru jazdy, kontrolę trakcji, system monitorowania martwego pola, asystenta parkowania i wiele innych. Dzięki temu modelowi jazda staje się bardziej bezpieczna i komfortowa zarówno dla kierowcy, jak i pasażerów.

Zobacz także:  Fiat Seicento i 600 (2007-2016) - schematy bezpieczników i przekaźników

Opinie na temat Fiata Doblo II (2015-2021) są zazwyczaj pozytywne. Użytkownicy doceniają przestronność, funkcjonalność, nowoczesny design i oszczędność paliwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

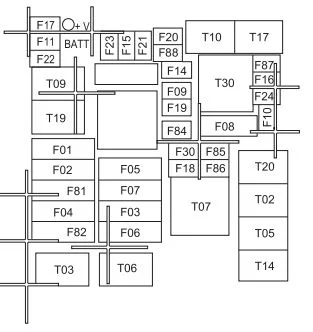

Skrzynka bezpieczników w komorze silnika

Fiat Doblo II (2015-2021) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
BCM – Jednostka sterująca komputera pokładowego F01 60
Ręczna skrzynia biegów tylnej szyby po stronie kierowcy (wersje Doblò/Doblò Combi) F02 20
Stacyjka F03 20
BSM Jednostka sterująca układu hamulcowego (pompa elektryczna) F04 40
Dodatkowa nagrzewnica PTC2 (silniki diesla) F05 50
Wentylator chłodnicy (niska prędkość) F06 30
Wentylator chłodnicy (wysoka prędkość, 187/300/350W) F07 40
Wentylator chłodnicy (wysoka prędkość, 500W) F07 60
Wentylator kabiny pasażerskiej F08 40
Przełącznik zdalnego sterowania do otwierania drzwi skrzydłowych (wersja Cargo) F09 10
Klakson jednotonowy F10 10
Obciążenia wtórne układu sterowania silnikiem F11 10
Światła drogowe F14 15
Dodatkowa nagrzewnica PTC1 (silniki wysokoprężne) F15 30
ECM Jednostka sterująca zarządzania silnikiem, przekaźnik zarządzania zapłonem 1 z systemem Start&Stop F 16 7,5
ECM Sterownik silnika (zasilanie) (1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD) F17 10
ECM Jednostka sterująca silnika, główny przekaźnik zarządzania systemem sterowania silnikiem F18 7,5
Sprężarka klimatyzacji F19 7,5
Podgrzewana tylna szyba F20 30
Pompa paliwa na zbiorniku F21 15
Obciążenia podstawowe układu zarządzania silnikiem (1.3 Multijet Euro 4, 1.4) F22 15
Obciążenia podstawowe układu zarządzania silnikiem (1.3 Multijet Euro / Euro 5, 1.6 Multijet – 2.0 JTD) F22 20
BSM ECU układu hamulcowego (jednostka sterująca i elektrozawór) F23 20
Jednostka sterująca układu hamulcowego BSM (zasilanie i kluczyk), czujnik kąta skrętu F24 5
Światła przeciwmgielne F30 15
Sterownik podgrzewania świec żarowych (1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) F81 60
Napinacz tylnej szyby po stronie pasażera (wersje Doblò/Doblò Combi z manualną skrzynią biegów) F82 20
Pompa spryskiwacza reflektorów F83 20
Tylne gniazdo zasilania F85 15
Gniazdo zasilania w przedziale pasażerskim F86 15
Czujnik stanu naładowania akumulatora IBS do systemu Start&Stop F87 5
Odmrażacze lusterek bocznych F88 7,5
Zobacz także:  Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

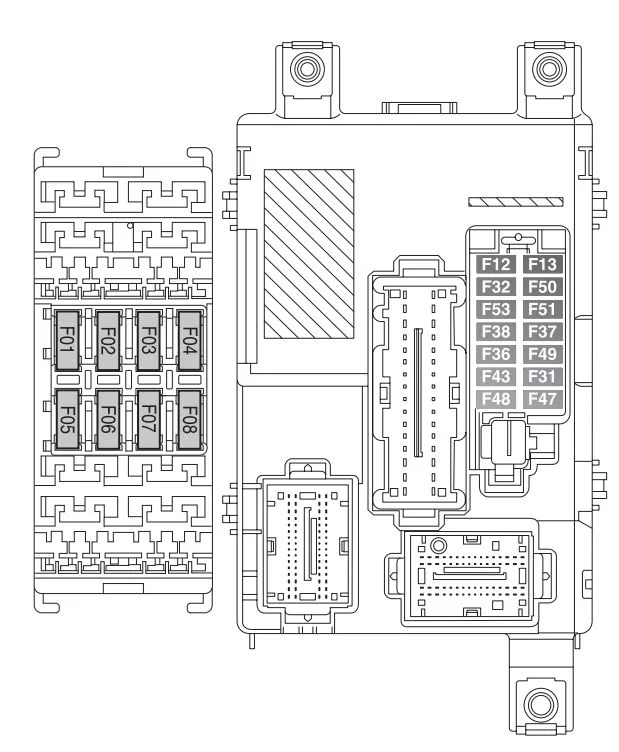

Skrzynka bezpieczników w przedziale pasażerskim

Fiat Doblo II (2015-2021) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Podgrzewany fotel kierowcy F1 10
Podgrzewany fotel pasażera F2 10
Zapalniczka F3 15
Trzecie gniazdo zasilania na desce rozdzielczej F4 20
Elektrycznie sterowana tylna szyba po stronie kierowcy F5 20
Elektrycznie sterowana tylna szyba po stronie pasażera F6 20
Prawe światło mijania F12 7,5
Przednie światło sufitowe, tylne światło sufitowe, światła na osłonach przeciwsłonecznych, światła obrysowe drzwi, światło bagażnika F32 7,5
Panel przyrządów F53 5
Silniki blokowania/odblokowywania drzwi, silniki siłownika zamka, silnik odblokowujący klapę tylną F38 20
Zasilanie + bateria do gniazda diagnostycznego EOBD, radia, centralki kontroli ciśnienia w oponach F36 10
Pompa spryskiwacza szyby przedniej/tylnej F43 15
Silnik elektryczny szyby w drzwiach przednich po stronie pasażera F48 20
Lewe światło mijania, korektor reflektorów F13 7,5
Poduszka powietrzna Centralki F50 7,5
wewn. zasilanie włącznika pedału hamulca, włącznika pedału sprzęgła, nagrzewnicy wewnętrznej, jednostki sterującej konwergencji Blue&Me™, nagłośnienie F51 7,5
wewn. zasilanie deski rozdzielczej, przełącznik pedału hamulca, trzecie światło hamowania; F37 5
wewn. zasilanie oświetlenia panelu sterowania, centralka parkowania, centralka czujnika ciśnienia w oponach, silnik elektryczny lusterka bocznego, czujnik deszczu, elektryczna górna centralka sterująca, gniazdo infotainment My-port F49 5
wewn. zasilanie cewek przekaźników skrzynki bezpieczników silnika i cewek przekaźników komputera pokładowego, F31 5
Silnik elektryczny szyby w drzwiach przednich po stronie kierowcy F47 20
Tylne gniazdo F94 15
Zapalniczka/Gniazdo w przedziale pasażerskim F95 15
Zapalniczka/Gniazdo w przedziale pasażerskim F96 15
Podgrzewany fotel kierowcy F97 10
Podgrzewany fotel pasażera F98 10
