W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 3 (E90-E91-E92-E93) z lat: 2005, 2006, 2007, 2008, 2009, 2010. BMW 3 Series E90-E91-E92-E93 to seria samochodów produkowanych przez BMW w latach 2005-2013. Oto kilka informacji na temat BMW 3 E90-E91-E92-E93: Design: BMW 3 E90-E91-E92-E93 kontynuuje charakterystyczny design BMW, charakteryzujący się proporcjonalną […]

05/21/2023
Czas czytania: 10 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 3 (E90-E91-E92-E93) z lat: 2005, 2006, 2007, 2008, 2009, 2010.

BMW 3 Series E90-E91-E92-E93 to seria samochodów produkowanych przez BMW w latach 2005-2013. Oto kilka informacji na temat BMW 3 E90-E91-E92-E93:

  1. Design: BMW 3 E90-E91-E92-E93 kontynuuje charakterystyczny design BMW, charakteryzujący się proporcjonalną sylwetką, dynamicznymi liniami i eleganckimi detalami. Każda wersja nadwozia (sedan E90, kombi E91, coupe E92 i kabriolet E93) ma swoje unikalne cechy stylizacyjne, ale wszystkie są rozpoznawalne jako członkowie rodziny 3 Series.
  2. Silniki: BMW 3 E90-E91-E92-E93 oferuje różnorodne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Dostępne są różne mocne wersje, w zależności od konkretnego modelu i specyfikacji. Wersje M3 E90-E92-E93 są szczególnie znane ze swoich mocnych silników i osiągów.
  3. Wydajność i prowadzenie: BMW 3 E90-E91-E92-E93 oferuje dynamiczną i przyjemną jazdę. Samochód ma dobrą równowagę, precyzyjne układy kierownicze i zawieszenie, co przekłada się na pewne prowadzenie i komfort jazdy. Modele M3 są znane ze swojej sportowej charakterystyki i jeszcze lepszych osiągów.
  4. Wnętrze: Kabina BMW 3 E90-E91-E92-E93 jest przestronna i dobrze wykonana. Miejsca siedzące są wygodne, a deska rozdzielcza jest ergonomicznie zaprojektowana, z łatwym dostępem do wszystkich niezbędnych elementów. W zależności od wersji i wyposażenia, wnętrze może być wykonane z wysokiej jakości materiałów i wyposażone w wiele funkcji, które podnoszą komfort i luksus wewnątrz samochodu.
  5. Technologia i innowacje: BMW 3 E90-E91-E92-E93 wprowadziło wiele zaawansowanych technologicznie rozwiązań. W zależności od specyfikacji, samochód może być wyposażony w systemy nawigacji GPS, zaawansowane systemy audio, systemy bezpieczeństwa i wiele innych funkcji ułatwiających prowadzenie i podnoszących komfort jazdy.

BMW 3 Series E90-E91-E92-E93 cieszyło się dużą popularnością i pozytywnymi opiniami zarówno wśród krytyków, jak i kierowców. To udane połączenie sportowych osiągów, luksusu i komfortu, które przyczyniło się do sukcesu serii 3.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Modele:

325i, 325xi, 328i, 328xi, 330i, 330xi, 335i, 335xi, M3.



Lokalizacje skrzynek bezpieczników

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

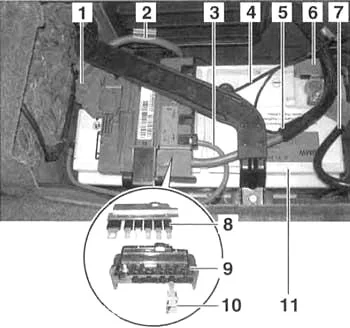

  1. Tylny panel dystrybucji zasilania (bezpieczniki o wysokim natężeniu);
  2. Panel bezpieczników skrzynki przyłączeniowej;

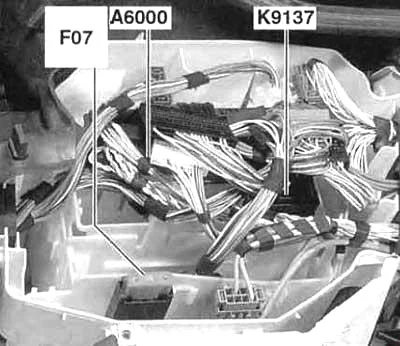

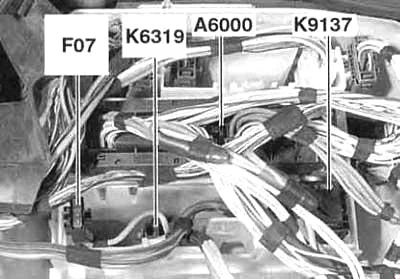

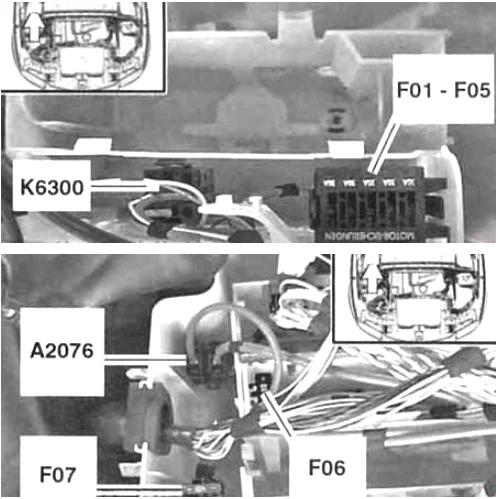

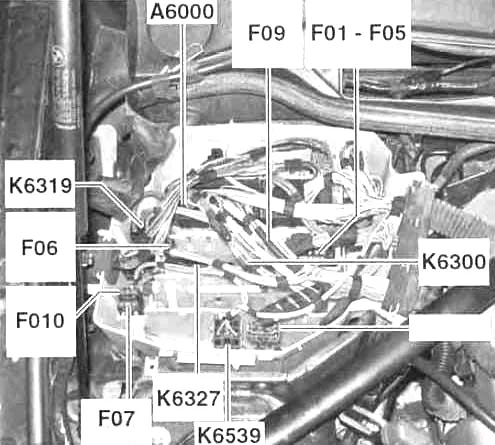

  3. Podstawki bezpieczników elektroniki silnika E-box.

Skrzynka bezpieczników za schowkiem

Otwórz pokrywę w schowku i zdejmij ją. Zapasowe bezpieczniki i para plastikowych szczypiec są umieszczone w uchwytach na skrzynce rozdzielczej. Informacje na temat przypisania bezpieczników znajdują się z tyłu pokrywy.

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

Do 03.2007

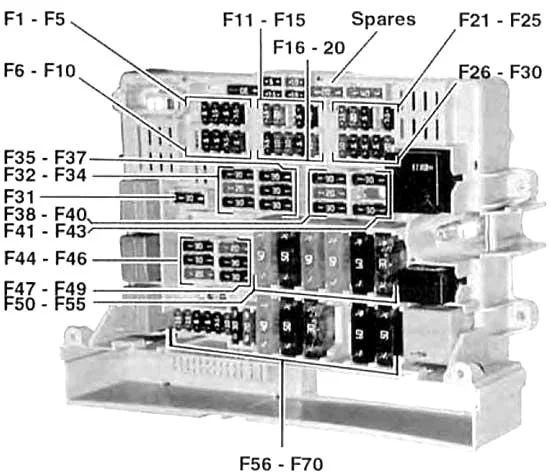

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźnikówBMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1
F2 5 Antena różnorodności
F3 20 Ogrzewanie siedzenia pasażera
F4 5 System dostępu do samochodu
F5 7,5 Centrum sterowania funkcjami dachu
F6 15 Moduł sterujący skrzynią biegów
F7 20 Moduł sterujący nagrzewnicą pomocniczą
F8 5 Zmieniarka CD
Antena różnorodności
F9 10 Aktywny tempomat
F10
F11 10 Radio
F12 20 Sterowanie składanym dachem lub szyberdachem
Centrum funkcji dachu (FZD)
F13 5 kontroler iDrive
F14
F15 5 czujnik AUC
F 16 15 Klaksony
F17 5 Pudełko do wysuwania telefonu
Transceiver telefoniczny
F18 5 Zmieniarka CD
F19 7,5 Moduł kontroli dostępu Komfort
Moduły sterujące klamkami zewnętrznymi drzwi przednich
Syrena i czujnik alarmu przechyłu
F20 5 DSC
Moduł sterujący skrzynki rozdzielczej
F21 7,5 Zespół przełączników drzwi kierowcy
Zewnętrzne lusterka wsteczne
F22 10 Zarządzanie dynamiką podłużną
Głośnik zwalniający zaczep holowniczy
F23 10 Tuner cyfrowy
Radio satelitarne
F24 5 Kontrola ciśnienia w oponach (RDC)
F25 10 Moduły sterujące pozycjonerem przednich pasów bezpieczeństwa
F26 10 Oświetlenie selektora zmiany biegów
Pudełko do wysuwania telefonu
Transceiver telefoniczny
F27 5 Zespół przełączników drzwi kierowcy
Transceiver telefoniczny
F28 5 Centrum sterowania funkcjami dachu
Kontrola odległości parkowania (PDC)
F29 5 czujnik AUC
Moduły ogrzewania przednich siedzeń
F30 20 Gniazda użytkowe 12 V
Zapalniczka z przodu
F31 20 CCC/M-ZAPYTAJ
Radio
F32 30 Moduł ogrzewania fotela kierowcy
Moduł fotela kierowcy
F33 30 Sterowanie przednim siedzeniem
F34 30 Wzmacniacz systemu dźwiękowego
F35 30 DSC
F36 30 Moduł przestrzeni na nogi
F37 30 Sterowanie fotelem kierowcy
F38 30 Moduł sterujący skrzynki rozdzielczej
F39 30 Wycieraczki
F40 20 Pompa paliwa (EKPS)
F41 30 Moduł przestrzeni na nogi
F42 30 Moduł przyczepy
F43 30 Pompka spryskiwaczy reflektorów
F44 30 Moduł przyczepy
F45 40 Aktywny układ kierowniczy
F46 30 Odmrażacz tylnej szyby
F47 20 Gniazdo przyczepy
F48 20 Sterowanie tylną wycieraczką i spryskiwaczem
F49 30 Ogrzewanie siedzenia pasażera
F50 40 Aktywny układ kierowniczy
F51 50 System dostępu do samochodu
F52 50 Moduł przestrzeni na nogi
F53 50 Moduł przestrzeni na nogi
F54 60 Potencjalny dystrybutor B+
F55
F56 15 Centralny zamek
F57 15 Centralny zamek
F58 5 Klaster instrumentów
Gniazdo OBDII
F59 5 Zespół przełączników kolumny kierownicy
F60 7,5 System klimatyzacji i ogrzewania
F61 10 Światła przedziału ładunkowego
Centralny wyświetlacz informacyjny
Oświetlenie schowka na rękawiczki
Światło bagażnika
F62 30 Kontrola okna
F63 30 Kontrola okna
F64 30 Kontrola okna
F65 40 DSC
F66 50 Podgrzewacz paliwa (olej napędowy)
F67 50 Stopień wyjściowy dmuchawy
F68 50 Przekaźnik pompy próżniowej
F69 50 Wentylator chłodnicy silnika
F70 50 Pompa wtrysku powietrza wtórnego
F71 20 Gniazdo przyczepy
F72
F73
F74
F75
F76
F77 30 Wtryskiwacze paliwa
Cewki zapłonowe
Kondensator przeciwzakłóceniowy
F78
F79
F80
F81
F82
F83
F84
F85
F86
F87
F88

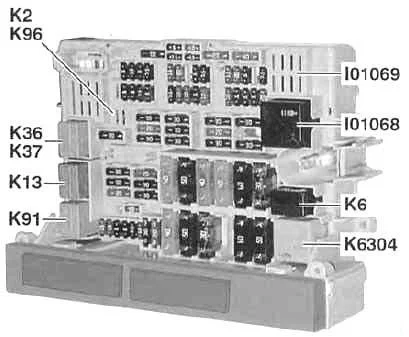

I01068 Przekaźnik, zacisk 30g
I01069 Przekaźnik, zacisk 15 (na płytce drukowanej)
K2 Przekaźnik klaksonu (na płytce PC)
K6 Przekaźnik spryskiwaczy reflektorów
K13 Przekaźnik odmrażania tylnej szyby
K36 Przekaźnik wycieraczek 1
K37 Przekaźnik wycieraczek 2
K91 Przekaźnik tylnej wycieraczki (pojazd sportowy)
K6304 Przekaźnik pompy wtrysku powietrza wtórnego
Zobacz także:  BMW iX (2021-2023) - schematy bezpieczników i przekaźników

Od 03.2007 do 09.2007

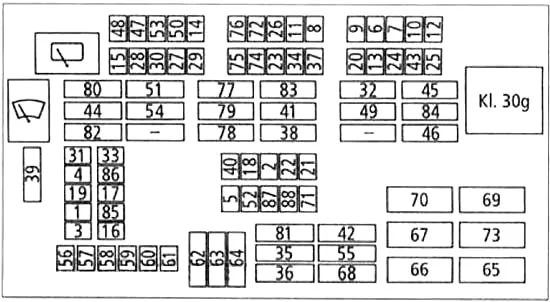

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 Moduł sterujący zabezpieczenia przed przewróceniem
F2 5 Klaster instrumentów
Wtyczka OBDII
F3 20 Ogrzewanie siedzenia pasażera
F4 5 System dostępu do samochodu
F5
F6 15 Moduł sterujący skrzynią biegów
F7 20 Moduł sterujący nagrzewnicą pomocniczą
F8 20 Wzmacniacz systemu dźwiękowego
F9 10 Aktywny tempomat
F10 15 Moduł przyczepy
F11 10 Radio
F12 20 Sterowanie składanym dachem lub szyberdachem
Centrum funkcji dachu (FZD)
F13 5 kontroler iDrive
Kontrola ciśnienia w oponach (RDC)
F14
F15 5 czujnik AUC
F 16 15 Klaksony
F17 5 Pudełko do wysuwania telefonu
Transceiver telefoniczny
F18 5 Zamienny:
   Antena różnorodności
   Oświetlenie ramki zmiany biegów
Niezamienne:
   Elektrochromatyczne lusterko wsteczne
   Oświetlenie ramki zmiany biegów
F19 7,5 Syrena i czujnik alarmu przechyłu
F20 5 DSC
Moduł sterujący skrzynki rozdzielczej
F21 7,5 Zespół przełączników drzwi kierowcy
Zewnętrzne lusterka wsteczne
F22 10 Zarządzanie dynamiką podłużną
F23 10 Tuner cyfrowy
Radio satelitarne
F24 5 Przetwornica prądu stałego
Przekaźnik odcięcia wentylatora
F25 10 Moduły sterujące pozycjonerem przednich pasów bezpieczeństwa
F26 10 Pudełko do wysuwania telefonu
Transceiver telefoniczny
F27 5 Zespół przełączników drzwi kierowcy
Transceiver telefoniczny
F28 5 Centrum sterowania funkcjami dachu
Kontrola odległości parkowania (PDC)
F29 5 Moduły ogrzewania przednich siedzeń
F30 20 Gniazda użytkowe 12 V
Zapalniczka z przodu
F31 20 CCC/M-ZAPYTAJ
F32 30 Moduł fotela kierowcy
F33 5 Moduł kontroli dostępu Komfort
Moduły sterujące klamkami zewnętrznymi drzwi przednich
F34 5 Zmieniarka CD
Antena różnorodności
F35 30 DSC
F36 30 Moduł przestrzeni na nogi
F37 10 Sterowanie przednim siedzeniem
F38 30 Moduł sterujący skrzynki rozdzielczej
F39 30 Wycieraczki
F40 7,5 Centrum sterowania funkcjami dachu
F41 30 Moduł przestrzeni na nogi
F42 40 Moduł przestrzeni na nogi
F43
F44 30 Moduł przyczepy
F45 40 Aktywny układ kierowniczy
F46 30 Odmrażacz tylnej szyby
F47 20 Gniazdo przyczepy
F48 20 Sterowanie tylną wycieraczką i spryskiwaczem
F49 30 Moduł siedzenia pasażera
F50 10 Moduł sterujący silnika (ECM)
F51 40 System dostępu do samochodu
F52 20 Ogrzewanie fotela kierowcy
F53 20 Ogrzewanie siedzenia pasażera
F54 30 Moduł przyczepy
F55
F56 15 Centralny zamek
F57 15 Centralny zamek
F58 5 Klaster instrumentów
Gniazdo OBDII
F59 5 Zespół przełączników kolumny kierownicy
F60 5 Centralny wyświetlacz informacyjny
F61 10 Światła przedziału ładunkowego
Centralny wyświetlacz informacyjny
Oświetlenie schowka na rękawiczki
Światło bagażnika
F62 30 Kontrola okna
F63 30 Kontrola okna
F64 30 Kontrola okna
F65 10 Podświetlenie dźwigni zmiany biegów
Zarządzanie dynamiką podłużną
F66 50 Podgrzewacz paliwa (olej napędowy)
F67 40 Stopień wyjściowy dmuchawy
F68 40 Moduł przestrzeni na nogi
F69 50 Wentylator chłodnicy silnika o mocy 400 W
60 Wentylator chłodnicy silnika o mocy 600 W
F70 40 Pompa wtrysku powietrza wtórnego
F71 20 Gniazdo przyczepy
F72
F73
F74 10 Moduł sterujący silnika (ECM)
Przepustnica spalin
Moduł diagnostyczny nieszczelności zbiornika paliwa
Czujnik tlenku azotu
F75 10 czujnik EAC
Wentylator skrzynki elektrycznej
ECM
Przekaźnik pompy powietrza wtórnego
F76 30 Czujnik wału korbowego
Zawór odpowietrzający zbiornika paliwa
Czujnik przepływu masy powietrza
Czujnik stanu oleju
Zmienne regulatory kolektora dolotowego
Zawór regulacji objętości
F77 30 Wtryskiwacze paliwa
Cewki zapłonowe
Kondensator przeciwzakłóceniowy cewki zapłonowej
F78 30 Czujniki wałka rozrządu
Termostat płynu chłodzącego
Elektryczna pompa płynu chłodzącego
Moduł sterujący silnika (ECM)
Zawory VANOS
Zasuwy odpadowe
F79 30 Ogrzewanie odpowietrznika skrzyni korbowej
Ogrzewanie czujnika tlenu
F80 40 Non-turbo: elektryczna pompa płynu chłodzącego
F81 30 Moduł przyczepy
F82
F83 40 Moduł przestrzeni na nogi
F84 30 Pompka spryskiwaczy reflektorów
F85
F86
F87
F88 20 Pompa paliwa (EKPS)
Zobacz także:  BMW 3 (E36) (1990-2000) - schematy bezpieczników i przekaźników

Od 09.2007 do 2010

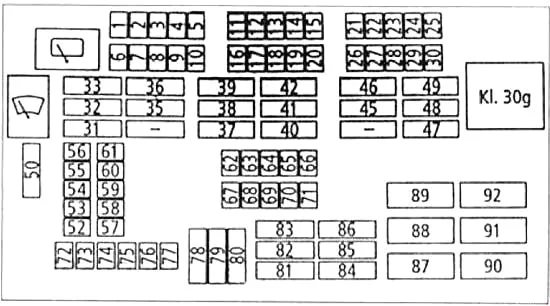

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 Tylna wycieraczka i spryskiwacz
F2 5 Klaster instrumentów
Wtyczka OBDII
F3 20 Ogrzewanie siedzenia pasażera
F4 10 Moduł sterujący silnika (ECM)”
F5
F6 5 czujnik AUC
Przetwornica prądu stałego
F7 20 Centrum funkcji dachu (FZD)
Kontrola odległości parkowania (PDC)
F8 20 Zapalniczki do cygar
Gniazdka 12 V
F9 5 Zespół przełączników drzwi kierowcy
Telefon
F10 5 Ogrzewanie przedniego siedzenia
F11 20 Czujnik wału korbowego
Moduł sterujący silnika (ECM)
Zawór odpowietrzający zbiornika paliwa
Zawór regulacji ilości paliwa
Czujnik przepływu masy powietrza
Czujnik stanu oleju
Zmienne regulatory kolektora dolotowego
F12 15 Przekaźnik pompy próżniowej
F13 5 Telefon
rozdzielacz USB
F14 10 Radio
F15 20 Wzmacniacz
F 16 10 czujnik EAC
Wentylator skrzynki elektrycznej
Moduł sterujący silnika (ECM)
Sterowanie żaluzjami grzejnika
Przekaźnik pompy powietrza wtórnego
F17 10 Moduł sterujący silnika (ECM)
Przepustnica spalin
Moduł diagnostyczny nieszczelności zbiornika paliwa
F18 10 Tuner cyfrowy
Radio satelitarne
F19 5 Zmieniarka CD
Kabriolet: Antena typu Diversity
F20 10 Kontrola siedzenia
F21 10 Aktywny tempomat
F22 15 Moduł sterujący automatycznej skrzyni biegów
F23 20 Sterowanie nagrzewnicą pomocniczą
F24 15 Moduł holowniczy
F25 20 Moduł składanego dachu
Centrum sterowania dachem (FZD)
F26 5 Dynamiczna kontrola stabilności (DSC)
Moduł sterujący skrzynki rozdzielczej
F27 5 kontroler iDrive
Kontrola ciśnienia w oponach (RDC)
F28 5 Przekaźnik wyłączania wentylatora chłodzącego
Przetwornica prądu stałego
F29 5 szyberdach
F30 10 Sterowniki pozycjonerów pasów bezpieczeństwa
F31 30 Moduł przyczepy
F32 30 Moduł przyczepy
F33 40 Elektryczna pompa płynu chłodzącego
F34 5 Zmieniarka CD
Antena różnorodności
F35 30 DSC
F36 40 System dostępu do samochodu (CAS)
F37 30 Czujniki wałka rozrządu
Termostat płynu chłodzącego
ECM
Elektryczna pompa płynu chłodzącego
Zawory VANOS
Zasuwy odpadowe
F38 30 Ogrzewanie odpowietrznika skrzyni korbowej
Moduł sterujący silnika (ECM)
Ogrzewanie czujnika tlenu
F39 30 Wtryskiwacze paliwa
Cewki zapłonowe
Kondensator przeciwzakłóceniowy cewki zapłonowej
F40 30 Kontrola skrzynki rozdzielczej
F41 30 Moduł przestrzeni na nogi (FRM)
F42 40 Moduł przestrzeni na nogi
F43 30 Pompka spryskiwaczy reflektorów
F44 30 Moduł przyczepy
F45 30 Moduł siedzenia pasażera
F46 30 Moduł fotela kierowcy
F47 30 Odmgławiacz tylnej szyby
F48 30 Spryskiwacz reflektorów
Sterowanie tylną wycieraczką i spryskiwaczem
F49 40 Moduł siedzenia pasażera
F50 30 Sterowanie wycieraczką
F51 40 System dostępu do samochodu
F52
F53 10 Zabezpieczenie przed przewróceniem
F54 7,5 Syrena alarmu antywłamaniowego, czujnik przechyłu
Kabriolet:Drzwiowe czujniki mikrofalowe
F55 5 System dostępu do samochodu (CAS)
F56 20 CCC/M-ZAPYTAJ
F57 15 Klakson
F58 5 Klaster instrumentów
Gniazdo OBDII
F59 5 Telefon
F60 5 Centralny wyświetlacz informacyjny
F61 5 Moduł kontroli dostępu Komfort
Podwójny odbiornik zdalnego sterowania
Moduł sterujący klamki przednich drzwi
F62 7,5 Centrum sterowania funkcjami dachu (FZD)
F63 5 Antena różnorodności
Elektrochromatyczne lusterko wsteczne
Podświetlenie dźwigni zmiany biegów
F64 5 Wtyczka OBDII
F65 10 Podświetlenie dźwigni zmiany biegów
Zarządzanie dynamiką podłużną
F66 7,5 Zespół przełączników drzwi kierowcy
Lusterko zewnętrzne pasażera
F67 20 DSC
F68 20 Moduł ogrzewania fotela kierowcy
F69
F70 20 Pompa paliwa (EKPS)
F71 20 Moduł przyczepy
F72 15 Centralny zamek
F73 15 Centralny zamek
F74 5 Klaster instrumentów
F75 5 Moduł siedzenia pasażera
F76 5 Radio
F77 10 Oświetlenie schowka na rękawiczki
Ogrzewanie i klimatyzacja
Oświetlenie bagażnika lub przedziału ładunkowego
F78 30 Kontrola okna
F79 30 Sterowanie wycieraczką
F80 30 Kontrola okna
F81 30 Moduł przestrzeni na nogi
F82 30 Moduł sterujący DSC
F83 40 Moduł przestrzeni na nogi
F84 40 Moduł przestrzeni na nogi
F85 30 System dostępu do samochodu (CAS)
F86 40 Moduł przestrzeni na nogi
F87
F88 40 Dmuchacz
F89 40 Przekaźnik pompy powietrza wtórnego
F90 40 Moduł sterujący DSC
F91
F92 50 Wentylator chłodnicy silnika o mocy 400 W
60 Wentylator chłodnicy silnika o mocy 600 W

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

  1. Zacisk bezpieczeństwa akumulatora (BST)
  2. Przewód do złącza B+, rozrusznika i alternatora
  3. do elektroniki silnika
  4. do elektroniki IBS
  5. do skrzynki przyłączeniowej
  6. Czujnik baterii (IBS)
  7. Kabel uziemiający akumulatora
  8. Bezpieczniki o dużym natężeniu (wkładki topliwe)
  9. Wnętrze
  10. Złącze wysokoprądowe
  11. Akumulator
Numer Ampery [A] Opis
do 03.2007
F104 Inteligentny czujnik akumulatora (IBS)
F105 100 Elektroniczne wspomaganie kierownicy
F106 100 Nagrzewnica pomocnicza
F106 100 Elektryczny podgrzewacz pomocniczy
F108 250 Skrzynka przyłączeniowa
F203 100 Zacisk B+ (komora silnika)
Rozrusznik, akumulator
od 03.2007
F101 250 Skrzynka przyłączeniowa
F102 100 Zacisk B+ (komora silnika), rozrusznik, akumulator
F103 100 Elektroniczne wspomaganie kierownicy
F104 100 Nagrzewnica pomocnicza
F105 Inteligentny czujnik akumulatora (IBS)
F106 100 Elektryczny podgrzewacz pomocniczy

Skrzynka bezpieczników elektroniki silnika

Turbo, do 03.2007

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 30 Cewki zapłonowe
Kondensator przeciwzakłóceniowy
F02 30 Termostat płynu chłodzącego
Elektryczna pompa płynu chłodzącego
Czujnik wałka rozrządu wydechu
Elektrozawór układu wydechowego VANOS
Czujnik wałka rozrządu zaworów dolotowych
Elektromagnes dolotowy VANOS
F03 20 Czujnik wału korbowego
Moduł sterujący silnika (ECM)
Zawór odpowietrzający zbiornika paliwa
Czujnik przepływu masy powietrza
Czujnik stanu oleju
Zmienne regulatory kolektora dolotowego
F04 30 Podgrzewacz odpowietrznika skrzyni korbowej
Grzałki czujnika tlenu
F05 30 Przekaźnik wtryskiwacza paliwa
F06 10 czujnik EAC
Wentylator skrzynki elektrycznej
Przepustnica spalin
Moduł diagnostyczny nieszczelności zbiornika paliwa
Skrzynka przyłączeniowa
Czujnik masowego przepływu powietrza wtrysku powietrza wtórnego
F07 40 Przekaźnik Valvetronic (WT).
F09 30 Elektryczna pompa płynu chłodzącego
F010 5 Przekaźnik ogrzewania odpowietrznika skrzyni korbowej
A6000 Moduł sterujący silnika (ECM)
K6300 Główny przekaźnik DME
K6319 Przekaźnik Valvetronic (VVT).
K6327 Przekaźnik wtryskiwacza paliwa
K6539 Przekaźnik ogrzewania odpowietrznika skrzyni korbowej

Turbo, od 03.2007

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 30 Cewki zapłonowe
Kondensator przeciwzakłóceniowy
F02 30 Termostat płynu chłodzącego
Elektryczna pompa płynu chłodzącego
Moduł sterujący silnika (ECM)
Czujnik wałka rozrządu wydechu
Elektromagnes układu wydechowego VANOSK6300
Czujnik wałka rozrządu zaworów dolotowych
Czujnik dolotowy VANOS
Zawory upustowe
F03 20 Czujnik wału korbowego
Zawór odpowietrzający zbiornika paliwa
Czujnik stanu oleju
Zawór regulacji objętości
F04 30 Podgrzewacze odpowietrzników skrzyni korbowej
Grzałki czujnika tlenu
F05 Nieużywany
F06 10 Wentylator skrzynki elektrycznej
Przepustnica spalin
Moduł diagnostyczny nieszczelności zbiornika paliwa
F07 40 Elektryczna pompa płynu chłodzącego
K6300 Główny przekaźnik DME
A2076 Moc B+

Bez turbodoładowania, do 03.2007

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F07 40 Przekaźnik Valvetronic (WT).
A6000 Moduł sterujący silnika (ECM)
K6319 Przekaźnik Valvetronic
K9137 Przekaźnik odcięcia elektrycznego wentylatora chłodzącego



Bez turbosprężarki, od 03.2007

BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F07 50 Elektryczna pompa płynu chłodzącego
A6000 Moduł sterujący silnika (ECM)
K9137 Przekaźnik odcięcia elektrycznego wentylatora chłodzącego



Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
