W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X5 E70 z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

BMW X5 (E70) to druga generacja luksusowego SUV-a BMW X5, który był produkowany w latach 2006-2013. Oto kilka kluczowych informacji na temat BMW X5 E70:

  1. Design: BMW X5 E70 miało bardziej muskularny i dynamiczny wygląd w porównaniu do poprzednika. Charakteryzował się smuklejszymi liniami, agresywnie stylizowanym przednim grilliem w kształcie „nerki” oraz wyrazistymi reflektorami. Samochód posiadał również wyższą linię nadwozia, co podkreślało jego sportowy charakter.
  2. Napęd: BMW X5 E70 oferowało napęd na cztery koła oraz różne warianty napędowe. Dostępne były silniki benzynowe i wysokoprężne, które zapewniały mocne osiągi i płynne przyspieszenie. Wersje M Performance oferowały jeszcze większą moc i sportowe osiągi.
  3. Wnętrze: Wnętrze BMW X5 E70 było przestronne i luksusowo wykończone. Wykorzystano wysokiej jakości materiały, a ergonomiczny układ deski rozdzielczej zapewniał wygodę i intuicyjne obsługiwanie funkcji. Samochód oferował wiele zaawansowanych systemów, takich jak system nawigacji, system audio wysokiej klasy, systemy bezpieczeństwa i wiele innych.
  4. Wydajność: BMW X5 E70 charakteryzowało się dobrą wydajnością zarówno na drogach miejskich, jak i poza nimi. Samochód zapewniał płynne prowadzenie, stabilność i pewność na różnym podłożu. Dzięki zaawansowanym systemom kontroli trakcji i stabilizacji, jazda była bezpieczna i komfortowa.
  5. Technologie: BMW X5 E70 było wyposażone w zaawansowane technologie, takie jak system iDrive, systemy bezpieczeństwa aktywnego, systemy asystujące kierowcy, adaptacyjne zawieszenie i wiele innych. Samochód oferował również opcje personalizacji, umożliwiające dostosowanie go do indywidualnych preferencji i potrzeb.

BMW X5 E70 było popularnym modelem w segmencie luksusowych SUV-ów. Dzięki połączeniu elegancji, sportowego charakteru, wysokiej jakości wykończenia i zaawansowanych technologii, samochód ten zapewniał komfortową i dynamiczną jazdę, zarówno na długich trasach, jak i w codziennych podróżach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

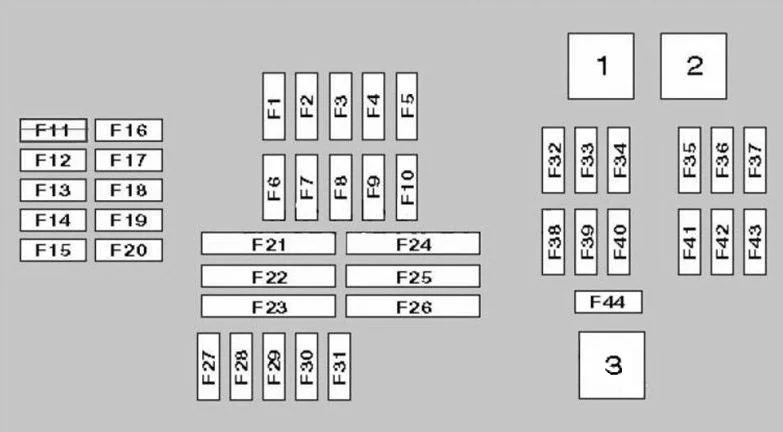

Skrzynka bezpieczników w tablicy rozdzielczej

Zobacz także:  BMW 5 (E60, E61) (2003-2010) - schematy bezpieczników i przekaźników

Znajduje się pod schowkiem na rękawiczki.

BMW X5 E70 (2007-2013) - schematy bezpieczników i przekaźników

Układ bezpieczników może się różnić! Twój dokładny schemat rozmieszczenia bezpieczników znajduje się w pobliżu skrzynki bezpieczników w bagażniku.
Numer Ampery [A] Opis
1 Przekaźnik silnika sprężarki zawieszenia
2 Przekaźnik wycieraczki tylnej szyby
3 Przekaźnik silnika wycieraczek szyby przedniej
F1 20A
F2 10 A Silnik blokujący schowek
F3 7,5A
F4 10 A Moduł sterujący silnika (ECM)
F5 10 A
F6 10 A
F7 5A
F8 7,5A
F9 15A Klakson
F10 5A
F11 20A
F12 10 A Moduł sterujący funkcją kolumny kierownicy
F13 15A Moduł kontroli skrzyni biegów (TCM)
F14 10 A
F15 10 A Dźwignia zmiany biegów
F 16 7,5A Elektryczny przełącznik szyb
F17 7,5A
F18 7,5A
F19 5A
F20
F21 30A Podgrzewana tylna szyba
F22
F23 40A
F24 40A Aktywny układ kierowniczy
F25 30A
F26 30A Pompa spryskiwacza reflektorów
F27 15A Centralny zamek
F28 15A Centralny zamek
F29 40A Tylne elektryczne szyby
F30 30A Centralny zamek
F31 40A Tylne elektryczne szyby
F32 40A Pompa kompresora zawieszenia
F33 30A
F34 30A
F35 30A Zarządzanie silnikiem
F36 30A Zarządzanie silnikiem
F37 30A Silnik wycieraczki tylnej szyby
F33 30A
F39 40A
F40 30A Moduł sterujący ABS
F41 7,5A
F42 30A Zarządzanie silnikiem
F43 30A Zarządzanie silnikiem
F44 30A Silnik wycieraczek szyby przedniej



Poniżej znajduje się jeden z wariantów rozmieszczenia bezpieczników, który znajdziesz w pobliżu skrzynki bezpieczników w bagażniku Twojego samochodu.

Opis symboli znajdziesz na końcu tego wpisu

BMW X5 E70 (2007-2013) - schematy bezpieczników i przekaźników

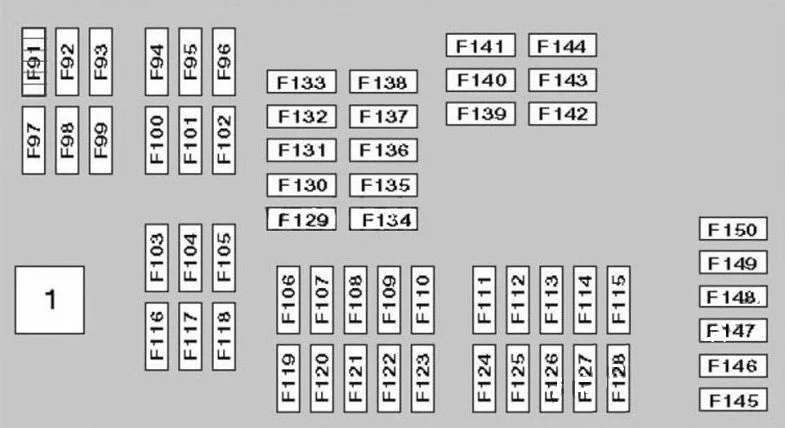

Skrzynka bezpieczników w bagażniku

Znajduje się po prawej stronie, za pokrywą i izolacją akustyczną.

BMW X5 E70 (2007-2013) - schematy bezpieczników i przekaźników

Układ bezpieczników może się różnić! Twój dokładny schemat rozmieszczenia bezpieczników znajduje się w pobliżu tej skrzynki bezpieczników.
Numer Ampery [A] Opis
1 Przekaźnik odcinający obwód
F91 30A/40A
F92 25A Moduł sterujący skrzynki transferowej
F93 40A
F94 30A (30A) Moduł sterujący hamulca postojowego
F95 30A/40A
F96 40A
F97 20A
F98 15A/20A
F99 40A (40A) Moduł sterujący otwierania/zamykania tylnej klapy
F100 20A
F101 30A
F102 30A
F103 30A (30A) Wzmacniacz wyjściowy jednostki audio
F104
F105 30A
F106 7,5A
F107 10 A
F108 5A
F109 10 A Odbiornik systemu nawigacji
F110 7,5A
F111 20A zapalniczka (gniazdo głównej popielniczki)
F112 5A
F113 20A zapalniczka (konsola środkowego podłokietnika)
F114 5A
F115
F116 20A Gniazdo przyczepy
F117 20A
F118 20A
F119 5A Moduł sterowania multimediami
F120 5A Aktywny moduł sterowania zawieszeniem
F121 5A Moduł sterujący otwierania/zamykania tylnej klapy
F122
F123
F124 5A Skrzynka bezpieczników/płyta przekaźnika konsoli
F125 5A Moduł sterujący skrzynki transferowej
F126 5A
F127
F128
F129 5A
F130
F131 5A
F132 7,5A
F133
F134 5A Moduł sterujący funkcją kolumny kierownicy
F135 20A Moduł sterujący otwierania/zamykania tylnej klapy
F136 5A
F137 5A System nawigacyjny
F138
F139 20A
F140 20A Moduł sterowania teatrem morskim, lewy przód
F141 20A Moduł sterujący podgrzewaniem fotela, prawy przód
F142 20A Moduł sterowania multimediami
F143 25A Moduł sterujący przyczepy
F144 5A Moduł sterujący przyczepy
F145 10 A Wspomagany silnik zamykania drzwi, prawy przód
F146 10 A Wspomagany silnik zamykania drzwi, lewy przód
F147 10 A Wspomagany silnik zamykania drzwi, lewy tył
F148 10 A Wspomagany silnik zamykania drzwi prawych tylnych
F149 5A Przełącznik wielofunkcyjny fotela, lewy przód
F150 5A Przełącznik wielofunkcyjny fotela, prawy przód
Zobacz także:  BMW 7 G70 (2023-2024) - schematy bezpieczników i przekaźników



Poniżej znajduje się jeden z wariantów rozmieszczenia bezpieczników, który znajdziesz w pobliżu skrzynki bezpieczników w bagażniku Twojego samochodu.

Opis symboli znajdziesz na końcu tego wpisu

BMW X5 E70 (2007-2013) - schematy bezpieczników i przekaźników

Obok bloku bezpieczników mogą znajdować się dodatkowe przekaźniki

Bezpieczniki na akumulatorze

Umieszczony na akumulatorze w bagażniku, pod wyściółką.

BMW X5 E70 (2007-2013) - schematy bezpieczników i przekaźników

Numer Opis
F171 (100A)
F172 (100A)
F173 (250A) Blok bezpieczników deski rozdzielczej
F174
F175
F176 (80A) Przekaźnik sterujący podnoszeniem zaworu

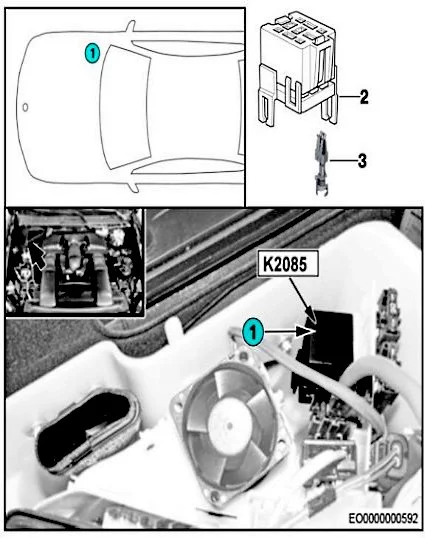

Jego elementy zależą od roku produkcji i wyposażenia samochodu.
BMW X5 E70 (2007-2013) - schematy bezpieczników i przekaźników

BMW X5 E70 (2007-2013) - schematy bezpieczników i przekaźników

Numer Opis
1 Elektroniczny blok zarządzania silnikiem
2 Przekaźnik sterujący podnoszeniem zaworu
F1 (40A) Przekaźnik sterujący podnoszeniem zaworu

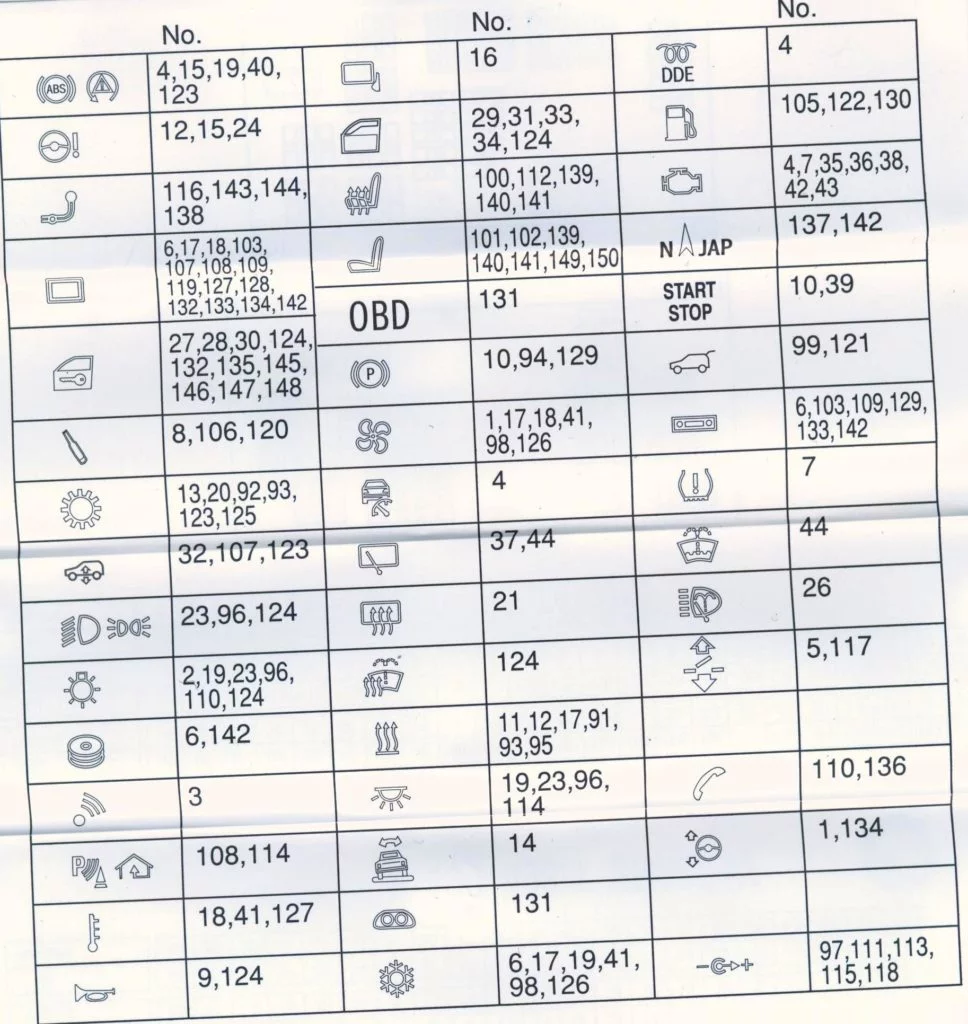

Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego
