BMW 3 (E46) (1998-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 3 (E46) z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. BMW 3 Series E46 to seria samochodów produkowanych przez BMW w latach 1998-2006. Oto kilka informacji na temat BMW 3 E46: Design: BMW 3 E46 jest znane z nowoczesnego […]

05/21/2023
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 3 (E46) z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

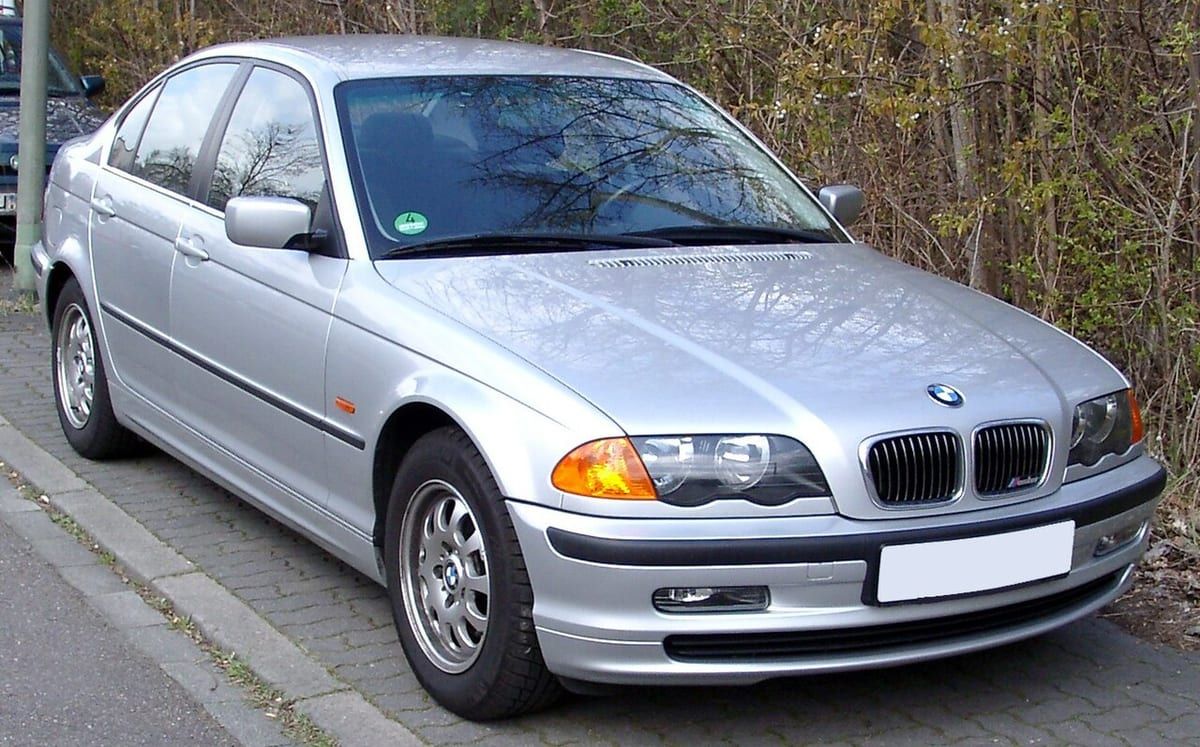

BMW 3 Series E46 to seria samochodów produkowanych przez BMW w latach 1998-2006. Oto kilka informacji na temat BMW 3 E46:

  1. Design: BMW 3 E46 jest znane z nowoczesnego i eleganckiego designu. Posiada dynamiczne linie i smukłą sylwetkę, która przyczyniła się do popularności tego modelu. W porównaniu do poprzednika, serii E36, E46 miało bardziej aerodynamiczne kształty i bardziej wyrafinowany wygląd.
  2. Silniki: BMW 3 E46 oferuje szeroką gamę jednostek napędowych. Dostępne są zarówno benzynowe, jak i wysokoprężne silniki, w różnych konfiguracjach i mocach. Wersje M3 E46 są szczególnie znane z wydajności i sportowych osiągów, a ich silniki są cenione przez entuzjastów motoryzacji.
  3. Wydajność i prowadzenie: BMW 3 E46 oferuje dynamiczną i responsywną jazdę. Samochód charakteryzuje się dobrą równowagą, precyzyjnym układem kierowniczym i zawieszeniem, co przekłada się na pewne prowadzenie i stabilność na drodze. Jest to samochód, który doskonale radzi sobie zarówno na krętych trasach, jak i na prostych odcinkach.
  4. Wnętrze: Kabina BMW 3 E46 jest przestronna i dobrze zaprojektowana. Miejsca siedzące są wygodne, a ergonomiczny układ deski rozdzielczej sprawia, że wszystkie niezbędne elementy są łatwo dostępne dla kierowcy. W zależności od wersji i wyposażenia, dostępne są różne materiały wykończeniowe i dodatki, które podnoszą komfort i luksus wewnątrz samochodu.
  5. Innowacje technologiczne: BMW 3 E46 wprowadziło wiele innowacji technologicznych, takich jak system nawigacji GPS, systemy audio wysokiej jakości, zaawansowane systemy bezpieczeństwa i wiele innych. W zależności od wyposażenia, samochód może być wyposażony w wiele funkcji ułatwiających prowadzenie i podnoszących komfort jazdy.

BMW 3 Series E46 jest uznawane za jeden z najbardziej udanych modeli BMW. Zyskało sobie duże uznanie zarówno ze względu na swoje osiągi, jak i jakość wykonania. Dzięki swojej eleganckiej stylistyce, wydajności i innowacjom technologicznym, BMW 3 E46 jest nadal bardzo pożądanym samochodem zarówno wśród entuzjastów motoryzacji, jak i osób szukających kompaktowego i luksusowego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Modele:

316, 318, 320, 323, 325, 328, 330 i M3.

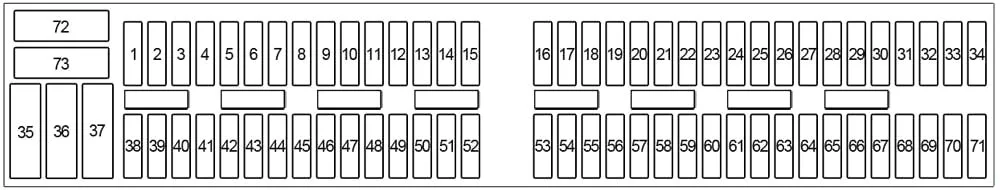

Schemat skrzynki bezpieczników w przedziale pasażerskim

Bezpieczniki i informacje o ich odpowiednim rozmieszczeniu znajdziesz w schowku za panelem z dwoma zatrzaskami.

BMW 3 (E46) (1998-2006) - schematy bezpieczników i przekaźników

BMW 3 (E46) (1998-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2
3
4
5 5 Przekaźnik klaksonu
6 5 Oświetlenie lusterka do makijażu po stronie kierowcy
Oświetlenie lusterka do makijażu po stronie pasażera
Jednostka sterująca z miękkim dachem kabrioletu
7 5 Jednostka sterująca radiowa
Wzmacniacz antenowy AM/FM (z pilotem centralnego zamka)
Jednostka sterująca monitora pokładowego
Przełącznik dźwięku przestrzennego
Interfejs
Komputer nawigacji
Odbiornik GPS
Elektronika nadawczo-odbiorcza/ładująca
Przycisk, miękki dach kabrioletu zamknięty
Podstawowy telefon z interfejsem
Wejście głosowe
Różnorodność
Wysuń pudełko
Jednostka sterująca telematyką (TCU-Everest)
Uniwersalny elektroniczny moduł ładowania i zestawu głośnomówiącego (ULF)
8 5 Sekwencyjna przekładnia mechaniczna
9 5 do 03.2001 (BMS46):
   Ogólna jednostka sterująca modułu
   Jednostka sterująca centrum przełączania światła
   Moduł tempomatu
   Włącznik świateł hamowania
   SpringClock
03.1998-09.1999 (MS42 lub DDE3.0):
  SpringClock
   Ogólna jednostka sterująca modułu
   Włącznik świateł hamowania
   Jednostka sterująca centrum przełączania światła
09.1999-03.2001 (MS42, MS43, MSS54, DDE3.0, DDE4.0):
  SpringClock
   Ogólna jednostka sterująca modułu
   Włącznik świateł hamowania
   Jednostka sterująca centrum przełączania światła
   Przełącznik sprzęgła
od 03.2001:
   Wiosna wolutowa
   Ogólna jednostka sterująca modułu
   Włącznik świateł hamowania
   Jednostka sterująca centrum przełączania światła
   Moduł przełącznika sprzęgła
10 5 Jednostka sterująca zestawu wskaźników
11 5 Wielokrotny system przytrzymujący II:
   Czujnik bocznej poduszki powietrznej lewej (satelita)
   Czujnik bocznej poduszki powietrznej prawej (satelita)
   Jednostka sterująca wieloma systemami przytrzymującymi
   Czujnik Halla, klamra pasa bezpieczeństwa kierowcy
   Czujnik Halla, klamra pasa bezpieczeństwa pasażera (USA)
   Elektroniczna kontrola siedzenia
Wielokrotny system przytrzymujący III/IV:
   Jednostka sterująca wieloma systemami przytrzymującymi
   Czujnik Halla, klamra pasa bezpieczeństwa kierowcy
   Elektroniczna kontrola siedzenia
   Czujnik Halla, klamra pasa bezpieczeństwa pasażera (USA)
12 7,5 03.1998-09.1999: Przełącznik osłony przeciwsłonecznej
od 09.1999: Centrala rozdzielcza
13 7,5 od 03.2000: Czujnik wywrócenia
14 5 Elektroniczna jednostka sterująca immobilizera
Blokada zmiany biegów
15 5 Czujnik deszczu
Przerywany sterownik wycieraczek/spryskiwaczy, tył (Touring)
16
17
18
19
20
21
22 5 S54: Sekwencyjna mechaniczna skrzynia biegów
M47/TU i M57/TU: Cyfrowa jednostka sterująca elektroniką diesla
23 5 Pomocnicza pompa wodna
24 5 Elektrochromatyczne wewnętrzne lusterko wsteczne
Jednostka kontroli odległości parkowania (PDC)
25 5 Lusterko zewnętrzne po stronie pasażera
Wyłącznik termiczny, podgrzewane dysze natryskowe
26 5 Otwieracz drzwi garażowych
27 10 Przekaźnik światła cofania
Przełącznik zmiany biegów (BMS46 z EGS 8.34)
Jednostka sterująca skrzynią biegów (BMS46 z GM5)
28 5 Moduł sterowania ogrzewaniem i klimatyzacją
Przekaźnik dmuchawy ogrzewania
Przekaźnik, sprężarka klimatyzacji
Dwufunkcyjny przełącznik recyrkulacji powietrza/odmgławiacza tylnej szyby
Przełącznik temperatury
Przekaźnik odmgławiacza tylnej szyby (kabriolet)
29 5 Cyfrowa jednostka sterująca elektroniką silnika (BMS46, MS42, MS43, MSS54)
Zacisk przekaźnika odciążającego 15 (BMS46, ME9)
Cyfrowa jednostka sterująca elektroniką diesla (DDE3.0, DDE5)
Jednostka sterująca skrzynią biegów (ME9 z automatyczną skrzynią biegów)
30 7,5 Czujnik poziomu oleju
Alternator
Przełącznik temperatury (do 09.1998; MS42)
Jednostka sterująca skrzynią biegów
Złącze łącza danych
Diesel:
   Czujnik poziomu oleju
   Złącze łącza danych
   Jednostka sterująca skrzynią biegów (od 06.2000; DDE3.0)
31 5 03.1998-09.1998: Przełącznik regulacji lusterka
09.1998-09.2001: Jednostka sterująca układu kontroli ciśnienia w oponach
od 09.2001:
   Przełącznik regulacji lusterka
   Jednostka sterująca, wskaźnik uszkodzenia opony (RPA) (napęd na wszystkie koła z DDS)
   Jednostka sterująca systemu kontroli ciśnienia w oponach (bez napędu na wszystkie koła z DDS)
32 5 bez świateł ksenonowych: Jednostka sterująca centrum przełączania świateł
Światła ksenonowe:
   Centrala sterowania oświetleniem uni
   Reflektor ksenonowy, lewy
   Reflektor ksenonowy, prawy
   Sterownik reflektorów adaptacyjnych (03.2003-09.2003; Cabrio i Coupe)
Światła ksenonowe (stan na 09.2003):
   Centrala sterowania oświetleniem uni
   Jednostka sterująca adaptacyjnego reflektora (kabriolet)
33 5 03.1998-09.1999:
   przycisk ASC/DSC
   Moduł ABS/DSC (z DSC)
bez napędu na wszystkie koła:
   Centrum przełączania
   Czujnik kąta skrętu (z DSC)
   Moduł ABS/DSC
do 03.2001 (napęd na wszystkie koła):
   Centrum przełączania
   Czujnik kąta skrętu, DSC
   Moduł ABS/DSC
od 03.2001 (napęd na wszystkie koła): środek przełącznika
34 5 Jednostka sterująca zestawu wskaźników
Sterowanie pompą paliwa (EKPS) (tylko MS45)
35 50 napęd na wszystkie koła: jednostka ABS/DSC
Kabriolet: przekaźnik, górny napęd kabrioletu
36 50 Przekaźnik pompy powietrza wtórnego
37 50 03.1998-09.1998: Przekaźnik dmuchawy ogrzewania
09.1998-09.1999:
   Przełącznik dmuchawy (z IHS)
   Stopień mocy dmuchawy (z IHKA)
od 09.1999: Wentylator elektryczny
38 10 Przekaźnik świateł przeciwmgielnych
39 5 Elektronika nadawczo-odbiorcza/ładująca
Motorola (03.1998-09.1999): Elektronika nadawczo-odbiorcza/ładująca
Nokia:
   Elektronika nadawczo-odbiorcza/ładująca (do 09.1999)
   Kompensator
   Telefon z podstawowym interfejsem (stan na 09.1999)
   Wprowadzanie głosowe (od 09.1999)
Udostępnienie telefonu:
   Elektronika nadawczo-odbiorcza/ładująca
   Kompensator
JBIT: Telefon z podstawowym interfejsem
10 Siemensa:
   Wejście głosowe
   Podstawowy telefon z interfejsem
   Wysuń pudełko
Motorola (od 06.2000):
   Wejście głosowe
   Kompensator
   Elektronika nadawczo-odbiorcza/ładująca
   Interfejs
Jednostka sterująca telematyki:
   Wejście głosowe
   Jednostka sterująca telematyką (TCU-Everest)
   Wysuń pudełko
   Rozdzielacz anteny (coupe, kabriolet od 2004_09)
ULF:
   Kompensator
   Uniwersalny elektroniczny moduł ładowania i zestawu głośnomówiącego (ULF)
40 5 bez napędu na wszystkie koła (do 09.2001): Lampka kontrolna biegu
bez napędu na wszystkie koła (od 09.2001):
   Czujnik kąta skrętu, DSC
   Lampka kontrolna biegu (tylko USA)
napęd na wszystkie koła: czujnik kąta skrętu, DSC
41 30 Jednostka sterująca monitora pokładowego
Wzmacniacz
Jednostka sterująca radiowa
Zmieniarka CD
Pudełko z subwooferem
Komputer nawigacji
Jednostka sterująca modułu wideo
Centrum przełączania
42 30 Centrum przełączania
43 5 Jednostka sterująca zestawu wskaźników
Złącze łącza danych (tylko USA)
44 20 Gniazdo przyczepy
45 20 Touring: Przerywana jednostka sterująca wycieraczką/spryskiwaczem z tyłu
46 20 Jednostka sterująca z miękkim dachem kabrioletu
Jednostka sterująca modułu szyberdachu
Przekaźnik składanego dachu 1
47 15 do 03.1999: Zapalniczka z przodu
20 od 03.1999:
   Zapalniczka, przód
   Schowek na drobiazgi, lewy (oprócz Touring)
   Schowek na drobiazgi, prawy (oprócz Touring)
   Gniazdo 12 V
48 30 Ogólna jednostka sterująca modułu
49 5 Ogólna jednostka sterująca modułu
Wzmacniacz antenowy AM/FM (z pilotem centralnego zamka)
50 25 do 09.1999: Wyłącznik zapłonu
40 od 09.1999:
   Przełącznik dmuchawy (ze sterowaniem nagrzewnicy)
   Stopień mocy dmuchawy (bez sterowania nagrzewnicą)
51 30 Moduł spryskiwaczy reflektorów
52 30 Ogólna jednostka sterująca modułu
53 30 Jednostka ABS/ASC
54 15 Przekaźnik pompy paliwa 1
25 DDE4.0: Przekaźnik pompy paliwa 1
20 DDE5.0: Przekaźnik pompy paliwa 1
MS45: Sterowanie pompą paliwa (EKPS)
55 15 Przekaźnik klaksonu
56 30 Jednostka ABS/ASC
57 5 Jednostka sterująca składanego lusterka zewnętrznego
Jednostka sterująca pamięcią lusterek, strona kierowcy (do 03.2003)
Jednostka sterująca z pamięcią lusterka, strona pasażera z przodu (do 03.2003)
Lusterko zewnętrzne po stronie kierowcy z pamięcią (stan na 03.2003)
Lusterko zewnętrzne po stronie pasażera z pamięcią (stan na 03.2003)
Jednostka sterująca z pamięcią lusterek, strona kierowcy (od 03.2003; Coupe, Cabrio)
Jednostka sterująca z pamięcią lusterek, strona pasażera z przodu (stan na 03.2003; Coupe, Cabrio)
Silnik szyby sterowanej elektrycznie, drzwi kierowcy z funkcją zabezpieczenia przed przytrzaśnięciem (od 03.2003; Compact, Cabrio z SPMFT)
Silnik szyby elektrycznej, drzwi pasażera z funkcją zabezpieczenia przed przytrzaśnięciem (stan na 03.2003; Compact, Cabrio z SPMFT)
58 7,5 Touring: Przekaźnik, napęd tylnej szyby
od 03.2003; (Coupe, Cabrio): Jednostka sterująca adaptacyjnego reflektora
59 30 Przekaźnik wycieraczek
60 25 Ogólna jednostka sterująca modułu
61 30 Moduł ABS/DSC
62 7,5 Zawory wodne
63 7,5 Przekaźnik, sprężarka klimatyzacji
64 20 Niezależna jednostka sterująca ogrzewaniem postojowym
5 DDE5: Jednostka sterująca skrzynią biegów
65 30 03.1998-09.1999:
   Sterownik pamięci fotela kierowcy
   Przełącznik podparcia lędźwiowego kierowcy
od 09.1999:
   Przełącznik regulacji fotela kierowcy
   Przełącznik podparcia lędźwiowego kierowcy (przekładany)
66 5 MS43 z SMG: Wyłącznik zapłonu
67 5 Elektroniczna jednostka sterująca immobilizera
Elektrochromatyczne wewnętrzne lusterko wsteczne
Jednostka sterująca, ochrona wnętrza I
Jednostka sterująca, ochrona wnętrza II (kabriolet)
Monitorowanie pochylenia
Sygnał dźwiękowy do systemu alarmowego
68 30 Przekaźnik odmgławiacza tylnej szyby
69 5 Jednostka sterująca systemu kontroli ciśnienia w oponach
70 30 z SMF (sedan, Touring): Przełącznik regulacji siedzenia, przedni fotel pasażera
bez SMF (limuzyna, Touring): przełącznik podparcia lędźwiowego pasażera
Compact, Coupe: Jednostka sterująca, pamięć przedniego siedzenia pasażera
Zamienny:
   Jednostka sterująca, pamięć przedniego siedzenia pasażera
   Przełącznik podparcia lędźwiowego pasażera
71 30 Wersja 4-drzwiowa: Ogólna jednostka sterująca modułu
10 Wersja 2-drzwiowa: Ogólna jednostka sterująca modułu
72
73

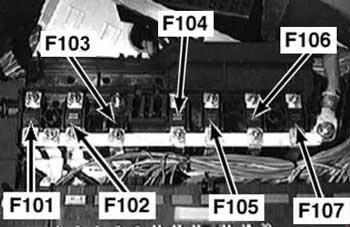

Dodatkowe bezpieczniki za schowkiem

BMW 3 (E46) (1998-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
101 50 03.1998-09.1998: Wentylator elektryczny
102 80 MSS54:
   Uchwyt bezpiecznika, elektronika silnika (bezpiecznik nr 5 (30A))
   przekaźnik DME
   Cyfrowa jednostka sterująca elektroniką silnika
   Jednostka sterująca SMG
MS43:
   Uchwyt bezpiecznika, elektronika silnika (bezpiecznik nr 5 (30A))
   przekaźnik DME
   Cyfrowa jednostka sterująca elektroniką silnika
   Jednostka sterująca skrzynią biegów
BMS46, MS42: zacisk B+
ME9: Potencjalny dystrybutor B+
103
104 100 Przekaźnik podgrzewacza
105 50 Stacyjka
Wtyczka diagnostyczna
106 50 Stacyjka
Jednostka sterująca centrum przełączania światła
107 50 Moduł przyczepy
Jednostka sterująca centrum przełączania światła
Zobacz także:  BMW 5 (F10-F11-F07-F18) (2010-2017) - schematy bezpieczników i przekaźników

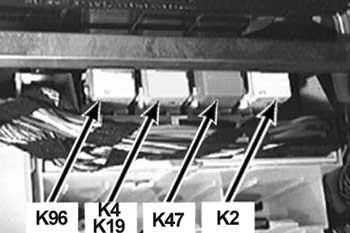

Przekaźniki za schowkiem na rękawiczki

BMW 3 (E46) (1998-2006) - schematy bezpieczników i przekaźników

Numer Przekaźnik
K2 Przekaźnik klaksonu
K4 03.1998-09.1998: Przekaźnik dmuchawy ogrzewania IHS
K19 od 09.1998: Przekaźnik, sprężarka klimatyzacji
K47 Przekaźnik świateł przeciwmgielnych
K96 Przekaźnik pompy paliwa 1

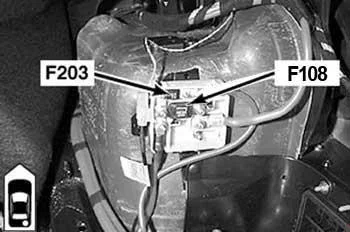

Tylna skrzynka bezpieczników wstępnych

BMW 3 (E46) (1998-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
108 200 Bezpiecznik: 35-71, 101-107
203 100 przekaźnik DDE
Uchwyt bezpiecznika, elektronika silnika (bezpiecznik nr 4 (30A) – DDE4.0 lub EGS Sterowanie skrzynią biegów GM5)
Zobacz także:  BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Copyright ©2024 Bezpieczniki24.pl.
