BMW 3 (F30-F31-F34) (2012-2020) – schematy bezpieczników i przekaźników

Rocznik 2012-2020 Generacja F30-F31-F34
Zaktualizowano 21.05.2023
BMW 3 (F30-F31-F34) (2012-2020) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 3 (F30-F31-F34) z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

BMW 3 Series F30-F31-F34 to seria samochodów produkowanych przez BMW w latach 2011-2019. Oto kilka informacji na temat BMW 3 F30-F31-F34:

  1. Design: BMW 3 F30-F31-F34 charakteryzuje się dynamicznym designem, z charakterystycznym przednim grilliem w kształcie nerki i agresywnie ukształtowanymi reflektorami. Wersja sedan (F30), kombi (F31) i Gran Turismo (F34) mają pewne różnice w proporcjach i detalach stylizacyjnych, ale wszystkie są rozpoznawalne jako członkowie rodziny 3 Series.
  2. Silniki: BMW 3 F30-F31-F34 oferuje różnorodne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Dostępne są różne mocne wersje, w zależności od konkretnego modelu i specyfikacji. Modele M3 F80 są szczególnie znane ze swoich mocnych silników i osiągów.
  3. Wydajność i prowadzenie: BMW 3 F30-F31-F34 zapewnia dynamiczną i precyzyjną jazdę. Samochód ma dobrą równowagę, doskonałe układy kierownicze i zawieszenie, co przekłada się na pewne prowadzenie i komfort jazdy. Modele M3 F80 oferują jeszcze bardziej sportową charakterystykę i wyjątkową dynamikę.
  4. Wnętrze: Kabina BMW 3 F30-F31-F34 jest nowoczesna i elegancka. Miejsca siedzące są wygodne, a deska rozdzielcza jest ergonomicznie zaprojektowana, z łatwym dostępem do wszystkich niezbędnych elementów. W zależności od wersji i wyposażenia, wnętrze może być wykonane z wysokiej jakości materiałów i wyposażone w wiele funkcji, w tym zaawansowane systemy multimedialne i technologiczne.
  5. Technologia i innowacje: BMW 3 F30-F31-F34 wprowadziło wiele zaawansowanych technologicznie rozwiązań. Samochód może być wyposażony w systemy nawigacji GPS, systemy audio najwyższej klasy, zaawansowane systemy asystujące kierowcy i wiele innych funkcji podnoszących komfort i bezpieczeństwo jazdy.

BMW 3 Series F30-F31-F34 cieszyło się dużą popularnością i pozytywnymi opiniami zarówno wśród krytyków, jak i kierowców. To udane połączenie sportowych osiągów, luksusu i nowoczesnych technologii, które przyczyniło się do sukcesu serii 3.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

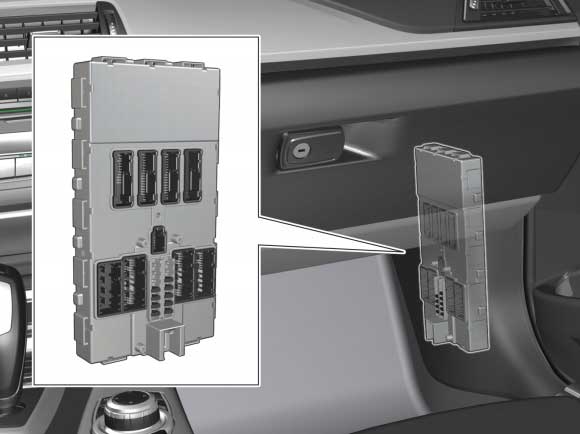

Skrzynka bezpieczników i przekaźników znajduje się na słupku A po stronie pasażera.

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźnikówBMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

Opis

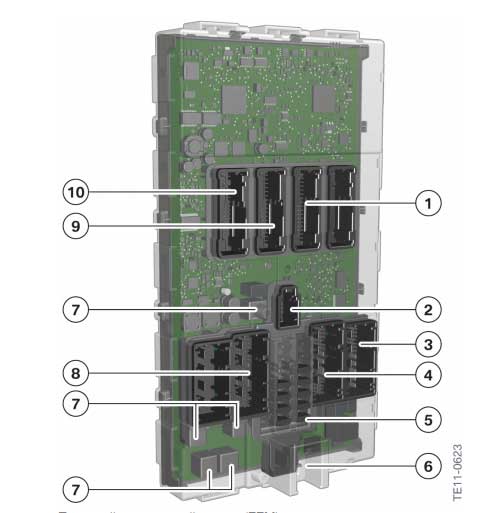

  1. Złącze 54 pinowe
  2. 12 pinowe złącze
  3. Złącze 42 pinowe
  4. Złącze 54 pinowe
  5. Wyłączniki automatyczne
  6. Złącze (1-stykowe, zacisk plus)
  7. Przekaźnik
  8. Złącze 54 pinowe
  9. Złącze 54 pinowe
  10. Złącze 54 pinowe

Bezpieczniki odpowiedzialne za:

  • zespół przełączników kolumny kierownicy (SZL)
  • panel sterowania systemami wspomagającymi kierowcę
  • panel sterowania oświetleniem
  • Moduł sterownika reflektorów LED
  • moduł elektroniczny tylny (REM)
  • Złącze OBD II, IHKA
  • elektronika klamki zewnętrznej
  • podnośniki szyb
  • centralny zamek.

Przekaźnik:

  • elektryczne okno kierowcy
  • przednie okno elektryczne
  • centralny zamek
  • spryskiwacze reflektorów
  • rozrusznik
  • klakson
  • wycieraczki z prędkością 1/2.

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

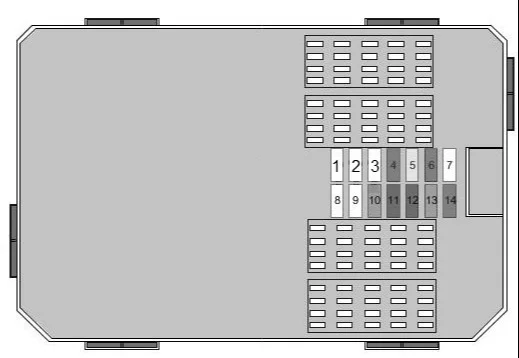

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 30A Elektryczna szyba pasażera
5 20A Centralny zamek
6 30A Elektryczna szyba kierowcy
7
8 Nieużywany
9 Nieużywany
10 5A Panel sterowania;

System asystujący kierowcy;

Ogrzewanie, wentylacja i klimatyzacja (HVAC);

Włącznik świateł.
11 7,5A Tylny moduł;

Lewy reflektor.
12 7,5A Gniazdo diagnostyczne
13 5A Telematyka
14 15A Klakson

Skrzynka bezpieczników w komorze silnika

Znajduje się po prawej stronie, bliżej przedniej szyby. Aby uzyskać dostęp, zdejmij osłonę ochronną.

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

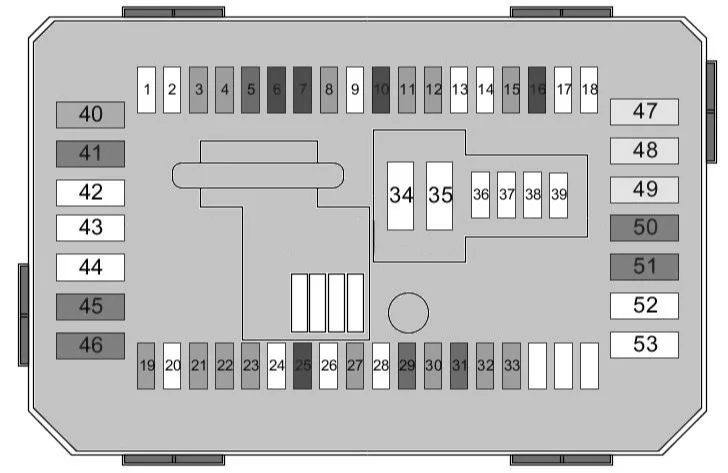

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 5A Jednostka sterująca, elektronika dachowa
4 5A Jednostka sterująca podgrzewaniem
5 7,5A Przełączniki blokady drzwi;

Lusterko wsteczne pasażera.
6 10 A Główny przekaźnik DDE
7 10 A Elektroniczna jednostka sterująca automatycznej skrzyni biegów (EAT)
8 5A Skrzynka dotykowa;

Jednostka sterująca nadwozia.
9 Nieużywany
10 10 A Regulacja siedziska
11 5A Przednia lewa lampka kosmetyczna;

Przednia prawa lampka kosmetyczna;

Czujnik deszczu;

Oświetlenie wnętrza.
12 5A Przekaźnik odcinający;

Dynamiczna kontrola stabilności (DSC).
13 Nieużywany
14 Nieużywany
15 5A Skrzynka transferowa
16 10 A Pompa płynu chłodzącego;

Sprężarka klimatyzacji;

Dodatkowa pompa wody.
17 Nieużywany
18 Nieużywany
19 5A Elektrochromatyczne lusterko wsteczne
20 Nieużywany
21 5A System wspomagania kierowcy
22 5A Tempomat
23 5A Grzałka odpowietrznika skrzyni korbowej;

Zawór odcinający chłodziwo.
24 Nieużywany
25 10 A Przełączniki kolumny kierownicy
26 Nieużywany
27 5A Klaster instrumentów
28 Nieużywany
29 7,5A Klaster instrumentów
30 5A Oświetlenie schowka na rękawiczki
31 7,5A Przełącznik zmiany biegów
32 5A Elektroniczne wspomaganie kierownicy (EPS)
33 5A Czujnik jakości powietrza
34 Nieużywany
35 Nieużywany
36 Nieużywany
37 Nieużywany
38 Nieużywany
39 Nieużywany
40 40A Skrzynka bezpiecznikowa
41 30A Dynamiczna kontrola stabilności (DSC)
42 Nieużywany
43 Nieużywany
44 Nieużywany
45 30A Zamienny dach
46 30A Skrzynka transferowa
47 20A Podgrzewany fotel pasażera
48 20A Podgrzewany fotel kierowcy
49 20A Zapalniczka
50 30A Sterownik fotela kierowcy;

Regulacja fotela kierowcy.
51 30A Regulacja fotela pasażera;

Jednostka sterująca fotela pasażera.
52 Zasilanie 12 V
53 Nieużywany

Skrzynka bezpieczników i przekaźników w komorze silnika

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

Numerr Ampery [A] Opis
1 20 Zawór regulacji ciśnienia w szynie;

Regulator ilości paliwa;

Czujnik położenia wałka rozrządu;

Elektrozawór regulatora ciśnienia doładowania.
2 20 Czujnik tlenu przed katalizatorem;

Czujniki tlenu za katalizatorem;

Przepływomierz masy;

Czujnik poziomu oleju;

Zawór przełączający chłodnicy EGR.
3 30 Jednostka sterująca DDE
4 Nieużywany
5 Nieużywany
R1 Główny przekaźnik DDE

Skrzynka bezpieczników i przekaźników w komorze silnika (typ 2)

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Jednostka sterująca silnika
2 20A Jednostka sterująca silnika
3 10 A Jednostka sterująca silnika
4 15A Jednostka sterująca silnika
5 20A Jednostka sterująca silnika
6 40A Jednostka sterująca silnika
7 50A Pompa płynu chłodzącego
R1 Główny przekaźnik DDE

Skrzynka bezpieczników w komorze silnika po prawej stronie

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FL1 50A (również 80 A)
(również 125 A)
Przekaźnik odcinający
FL2 125A Elektroniczne wspomaganie kierownicy (EPS)
FL3 100A Dodatkowa grzałka

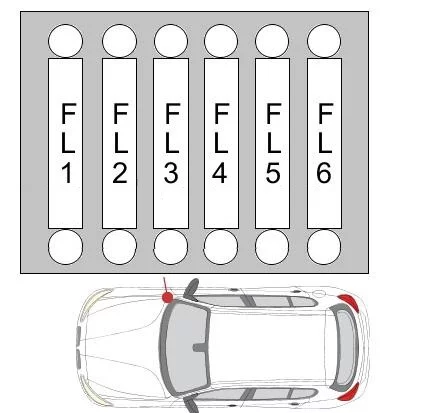

FL4 40A Podgrzewany filtr paliwa
FL5 40A Dynamiczna kontrola stabilności (DSC)
FL6 40A Silnik dmuchawy

Skrzynka bezpieczników i przekaźników w bagażniku

Jedna skrzynka znajduje się za obudową po prawej stronie, w pobliżu akumulatora.

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

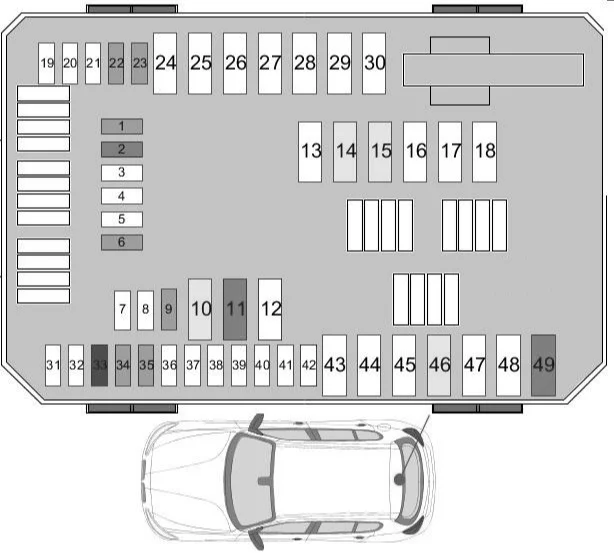

Numer Ampery [A] Opis
1 5A Jednostka sterująca kamery
2 15A Jednostka sterująca radiowa
3 Nieużywany
4 Nieużywany
5 Nieużywany
6 5A System dźwiękowy
7 Nieużywany
8 Nieużywany
9 5A Telematyka
10 20A Jednostka sterująca radiowa
11 30A Wzmacniacz Hi-Fi
12 Nieużywany
13 Nieużywany
14 20A Moduł holowania przyczepy
15 20A Moduł holowania przyczepy
16 Nieużywany
17 Nieużywany
18 Nieużywany
19 Nieużywany
20 Nieużywany
21 Nieużywany
22 5A Syrena czujnik mikrofalowy
23 5A Odbiornik zdalnego sterowania;

Wykrywanie nieszczelności próżni.
24 Nieużywany
25 Nieużywany
26 Nieużywany
27 Nieużywany
28 Nieużywany
29 Nieużywany
30 Nieużywany
31 Nieużywany
32 Nieużywany
33 10 A System dźwiękowy
34 5A odtwarzacz DVD
35 5A Płytki bazowe
36 Nieużywany
37 Nieużywany
38 Nieużywany
39 Nieużywany
40 Nieużywany
41 Nieużywany
42 Nieużywany
43 Nieużywany
44 Nieużywany
45 Nieużywany
46 20A Gniazdo przyczepy
47 Nieużywany
48 Nieużywany
49 30A Konwerter DC-DC

Skrzynka bezpieczników w bagażniku po prawej stronie

BMW 3 (F30-F31-F34) (2012-2020) - schematy bezpieczników i przekaźników

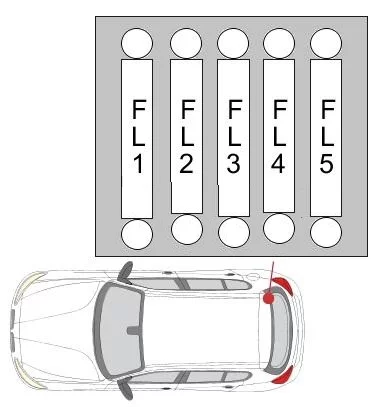

Numer Ampery [A] Opis
FL1 50A Moduł tylny
FL2 100A Skrzynka bezpiecznikowa
FL3 100A Dystrybucja mocy
FL4 125A Główny przekaźnik DDE
FL5 125A Zintegrowany moduł zasilania

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
