BMW 1 (F20-F21) (2011-2019) – schematy bezpieczników i przekaźników

Rocznik 2011-2019 Generacja F20-F21
Zaktualizowano 21.05.2023
BMW 1 (F20-F21) (2011-2019) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 1 (F20-F21) z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

BMW 1 (F20-F21) to seria kompaktowych samochodów osobowych produkowanych przez niemieckiego producenta BMW. Oznaczenia F20 i F21 odnoszą się odpowiednio do wersji 5-drzwiowej hatchback (F20) i 3-drzwiowego hatchback (F21) w ramach serii BMW 1. Oto kilka informacji na temat tych modeli:

  1. BMW 1 F20: Jest to 5-drzwiowy hatchback, który był dostępny od 2011 do 2019 roku. Charakteryzuje się nowoczesnym designem, dynamiczną sylwetką i aerodynamicznymi kształtami. Model F20 oferuje przestronne wnętrze, wysoką jakość wykonania oraz różne opcje silników, w tym zarówno benzynowe, jak i wysokoprężne, zapewniające zarówno oszczędność paliwa, jak i sportowe osiągi.
  2. BMW 1 F21: Jest to 3-drzwiowy hatchback, który również był dostępny od 2011 do 2019 roku. Podobnie jak model F20, F21 wyróżnia się nowoczesnym stylem i sportowym charakterem. Dzięki swoim kompaktowym wymiarom i dynamicznym osiągom, jest idealny dla osób ceniących dynamiczną jazdę.

Oba modele BMW 1 (F20-F21) oferują również wiele zaawansowanych technologii, takich jak systemy bezpieczeństwa, systemy multimedialne i komfortowe wnętrza. W zależności od wyposażenia, dostępne są różne funkcje i opcje dodatkowe, które można dostosować do indywidualnych preferencji.

Warto również zauważyć, że modele F20-F21 były dostępne z różnymi wersjami nadwozia, w tym z pakietem M Performance, który zapewnia sportowe wrażenia i wygląd.

BMW 1 (F20-F21) cieszy się dużą popularnością jako kompaktowy samochód premium, oferujący zarówno sportowe osiągi, jak i wysoki poziom komfortu. Seria BMW 1 stanowi ważną część gamy modeli BMW, będąc jednym z kluczowych modeli dla marki.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Modele:

114i , 116i, 118i, 120i, 125i, 114d, 116d, 118d, 120d, 125d.

Skrzynka bezpieczników w komorze silnika

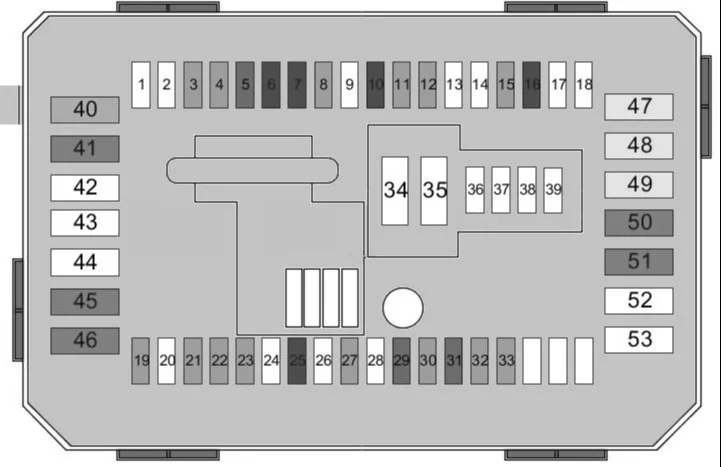

Znajduje się po prawej stronie komory silnika (po lewej stronie w pojazdach z kierownicą po prawej stronie), pod plastikową osłoną.

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 5A Jednostka sterująca, elektronika dachowa
4 Nieużywany
5 7,5A Przełączniki blokady drzwi;

Lusterko wsteczne pasażera.
6 10 A Jednostka sterująca silnika
7 10 A Elektroniczna jednostka sterująca automatycznej skrzyni biegów (EAT)
8 5A Jednostka sterująca ekranu dotykowego
9 Nieużywany
10 10 A Regulacja siedziska
11 5A Przednia lewa lampka kosmetyczna;

Przednia prawa lampka w kosmetyczna;

Czujnik deszczu;

Oświetlenie wnętrza.
12 5A Przekaźnik odcinający;

Dynamiczna kontrola stabilności (DSC).
13 Nieużywany
14 Nieużywany
15 5A Skrzynia biegów
16 10 A Pompa płynu chłodzącego;

Sprężarka klimatyzacji;

Dodatkowa pompa wody.
17 Nieużywany
18 Nieużywany
19 5A Elektrochromatyczne lusterko wsteczne
20 Nieużywany
21 5A System wspomagania kierowcy
22 5A Tempomat
23 5A Grzałka odpowietrznika skrzyni korbowej;

Zawór odcinający chłodziwo.
24 Nieużywany
25 10 A Przełączniki kolumny kierownicy
26 Nieużywany
27 5A Klaster instrumentów
28 Nieużywany
29 7,5A Klaster instrumentów
30 5A Oświetlenie schowka na rękawiczki
31 7,5A Przełącznik zmiany biegów
32 5A Elektroniczne wspomaganie kierownicy (EPS)
33 5A Czujnik jakości powietrza
34 Nieużywany
35 Nieużywany
36 Nieużywany
37 Nieużywany
38 Nieużywany
39 Nieużywany
40 40A Skrzynka bezpiecznikowa
41 30A Dynamiczna kontrola stabilności (DSC)
42 Nieużywany
43 Nieużywany
44 Nieużywany
45 30A Zamienny dach
46 30A Skrzynka transferowa
47 20A Podgrzewany fotel pasażera
48 20A Podgrzewany fotel kierowcy
49 20A Zapalniczka
50 30A Sterownik fotela kierowcy;

Regulacja fotela kierowcy.
51 30A Regulacja fotela pasażera;

Jednostka sterująca fotela pasażera.
52 Zasilanie 12 V
53 Nieużywany

Skrzynka bezpieczników w komorze silnika (prawa strona)

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FL1 50A (również 80 A)
(również 125 A)Przekaźnik odcinający
FL2 125A Elektroniczne wspomaganie kierownicy (EPS)
FL3 100A Dodatkowa grzałka
FL4 40A Podgrzewany filtr paliwa
FL5 40A Dynamiczna kontrola stabilności (DSC)
FL6 40A Silnik dmuchawy

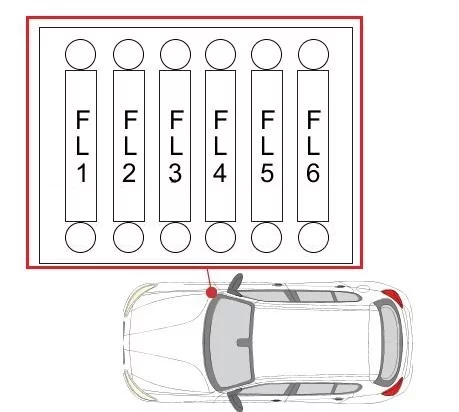

Skrzynka bezpieczników i przekaźników w komorze silnika

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Jednostka sterująca silnika
2 20A Jednostka sterująca silnika
3 10 A Jednostka sterująca silnika
4 15A Jednostka sterująca silnika
5 20A Jednostka sterująca silnika
6 40A Jednostka sterująca silnika
7 50A Pompa płynu chłodzącego
R1 Główny przekaźnik DDE

Dodatkowe elementy

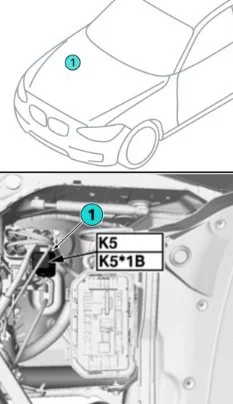

Obok tego urządzenia można umieścić: przekaźnik wentylatora elektrycznego silnika K5, bezpiecznik pompy płynu chłodzącego i inne moduły sterujące silnikiem.

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

Dodatkowa skrzynka

Znajduje się po lewej stronie przestrzeni pod maską.

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

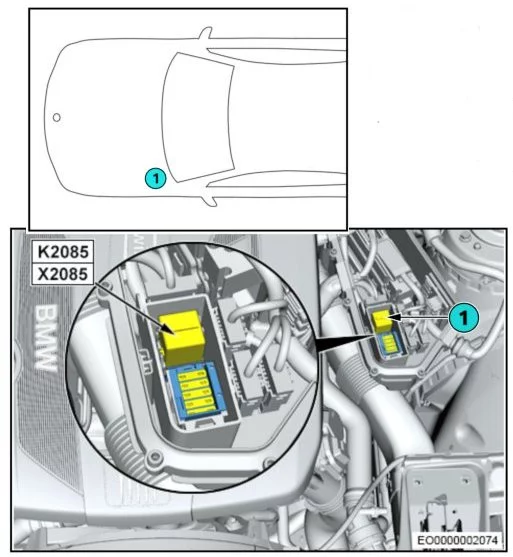

Znajdziesz tu: główny przekaźnik silnika DDE K2085 oraz bezpieczniki sterowania silnikiem (zawór regulacji ciśnienia w szynie, regulator ilości paliwa, czujnik położenia wałka rozrządu, elektromagnes regulatora ciśnienia doładowania, czujnik tlenu, przepływomierz masowy, czujnik poziomu oleju, zawór przełączający chłodnicy EGR)

Skrzynka bezpieczników w przedziale pasażerskim

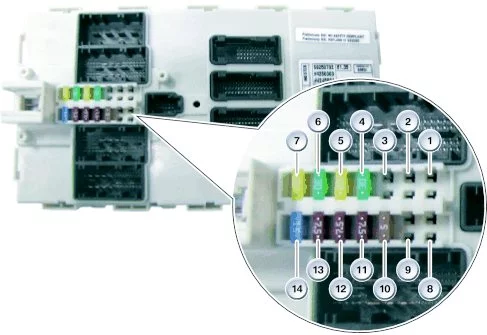

BDC (kontroler domeny nadwozia)

Montowany jest na prawym słupku, pod tapicerką po stronie pasażera.

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 30A Elektryczna szyba pasażera
5 20A Centralny zamek
6 30A Elektryczna szyba kierowcy
7 Centralny zamek
8 Nieużywany
9 Nieużywany
10 5A Panel sterowania;

System asystujący kierowcy;

Ogrzewanie, wentylacja i klimatyzacja (HVAC);

Włącznik świateł.
11 7,5A Tylny moduł,

Lewy reflektor.
12 7,5A Gniazdo diagnostyczne
13 5A Telematyka
14 15A Klakson

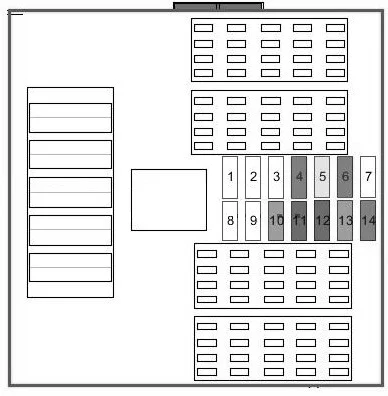

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

Opis

  1. Rezerwa (nie zajęta)
  2. Rezerwa (nie zajęta)
  3. Rezerwa (nie zajęta)
  4. Okno elektryczne, drzwi pasażera z przodu
  5. centralny zamek
  6. Podnośnik szyby, drzwi kierowcy
  7. centralny zamek
  8. Rezerwa (nie zajęta)
  9. Rezerwa (nie zajęta)
  10. Panel sterowania oświetleniem, jednostka sterująca wspomagania kierowcy i zestaw przełączników na kolumnie kierownicy
  11. Tylny moduł elektroniczny (REM) i moduł sterownika reflektorów
  12. Zintegrowane sterowanie ogrzewaniem i klimatyzacją, dynamiczna kontrola stabilności i diagnostyka pokładowa
  13. Elektronika zewnętrznej klamki, bezdotykowe otwieranie tylnej klapy, stacja komunikacyjna i analiza Combox
  14. Sygnał

Skrzynka bezpieczników i przekaźników w bagażniku

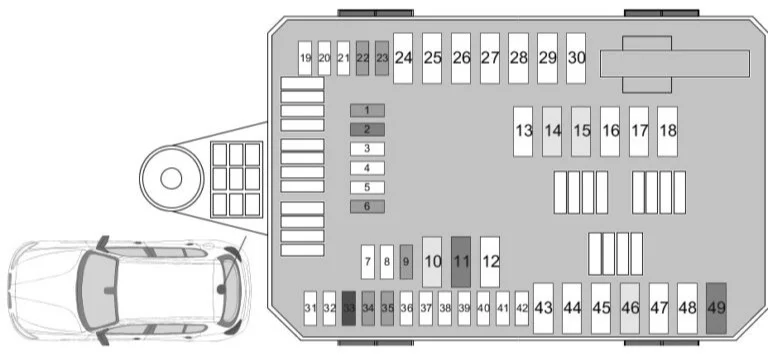

Jedna jednostka znajduje się po prawej stronie, za izolacją akustyczną. Druga – pośrodku, pod podszewką.

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A Jednostka sterująca kamery
2 15A Jednostka sterująca radiowa
3 Nieużywany
4 Nieużywany
5 Nieużywany
6 5A System dźwiękowy
7 Nieużywany
8 Nieużywany
9 5A Telematyka
10 20A Jednostka sterująca radiowa
11 30A Wzmacniacz Hi-Fi
12 Nieużywany
13 Nieużywany
14 20A Moduł holowania przyczepy
15 20A Moduł holowania przyczepy
16 Nieużywany
17 Nieużywany
18 Nieużywany
19 Nieużywany
20 Nieużywany
21 Nieużywany
22 5A Syrena, czujnik mikrofalowy
23 5A Odbiornik zdalnego sterowania;

Wykrywanie nieszczelności próżni.
24 Nieużywany
25 Nieużywany
26 Nieużywany
27 Nieużywany
28 Nieużywany
29 Nieużywany
30 Nieużywany
31 Nieużywany
32 Nieużywany
33 10 A System dźwiękowy
34 5A Odtwarzacz DVD
35 5A Płytki bazowe
36 Nieużywany
37 Nieużywany
38 Nieużywany
39 Nieużywany
40 Nieużywany
41 Nieużywany
42 Nieużywany
43 Nieużywany
44 Nieużywany
45 Nieużywany
46 20A Gniazdo przyczepy
47 Nieużywany
48 Nieużywany
49 30A Konwerter DC-DC

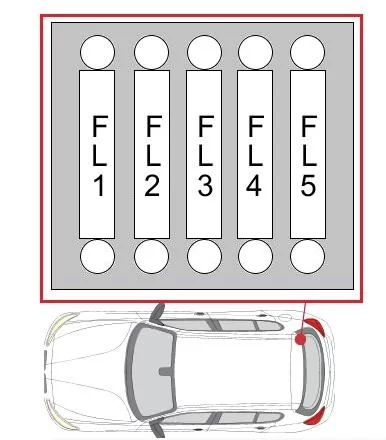

Skrzynka bezpieczników w bagażniku

BMW 1 (F20-F21) (2011-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
FL1 50A Moduł tylny
FL2 10 A Skrzynka bezpiecznikowa
FL3 10 A Dystrybucja mocy
FL4 125A Dystrybucja mocy
FL5 125A Zintegrowany moduł zasilania

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
