BMW X5 (F15) (2013-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X5 (F15) z lat: 2013, 2014, 2015, 2016, 2017, 2018. BMW X5 (F15) to trzecia generacja luksusowego SUV-a BMW X5, który był produkowany w latach 2013-2018. Oto kilka kluczowych informacji na temat BMW X5 F15: Design: BMW X5 F15 charakteryzował się nowoczesnym […]

05/22/2023
Czas czytania: 9 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X5 (F15) z lat: 2013, 2014, 2015, 2016, 2017, 2018.

BMW X5 (F15) to trzecia generacja luksusowego SUV-a BMW X5, który był produkowany w latach 2013-2018. Oto kilka kluczowych informacji na temat BMW X5 F15:

  1. Design: BMW X5 F15 charakteryzował się nowoczesnym i dynamicznym wyglądem. Miał smuklejsze proporcje w porównaniu do poprzednika, z bardziej aerodynamiczną sylwetką. Przedni grill w kształcie „nerki” został odświeżony, a reflektory były dostępne w technologii LED. Linie nadwozia były bardziej płynne i muskularne.
  2. Napęd: BMW X5 F15 oferowało różne opcje napędowe, w tym silniki benzynowe i wysokoprężne. Dostępne były także warianty napędu na cztery koła, co zapewniało doskonałą trakcję i możliwość jazdy w różnych warunkach drogowych. Silniki były mocne i oferowały świetne osiągi.
  3. Wnętrze: Wnętrze BMW X5 F15 było luksusowe i eleganckie. Materiały wysokiej jakości, precyzyjne wykonanie i nowoczesny design tworzyły komfortową atmosferę. Deska rozdzielcza była ergonomicznie zaprojektowana, a fotele oferowały wygodę i wsparcie. Samochód był również wyposażony w zaawansowane systemy multimedialne i asystujące kierowcy.
  4. Wydajność: BMW X5 F15 zapewniał doskonałą wydajność zarówno na drogach miejskich, jak i terenowych. Precyzyjne układ kierowniczy, zaawansowane systemy kontroli trakcji i stabilizacji, oraz adaptacyjne zawieszenie gwarantowały komfortową jazdę i doskonałe prowadzenie. Możliwość regulacji ustawień napędu i zawieszenia umożliwiała dostosowanie samochodu do różnych warunków drogowych.
  5. Technologie: BMW X5 F15 było wyposażone w zaawansowane technologie, takie jak system iDrive z dużym ekranem dotykowym, systemy bezpieczeństwa aktywnego, systemy asystujące kierowcy, kamery parkowania, systemy dźwiękowe wysokiej klasy i wiele innych. Samochód oferował również wiele opcji personalizacji i dodatkowego wyposażenia.

BMW X5 F15 cieszył się dużą popularnością ze względu na swoje luksusowe wykończenie, doskonałe osiągi, zaawansowane technologie i wszechstronność. Był idealnym wyborem dla tych, którzy poszukiwali eleganckiego i komfortowego SUV-a.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

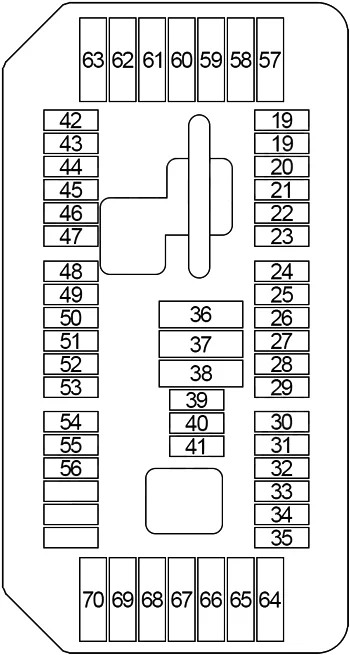

Skrzynka bezpieczników w przedziale pasażerskim

Poluzuj mocowania, strzałki i otwórz pokrywę.

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
19 5 Odbiornik zdalnego sterowania
20 5 Centrum sterowania funkcjami dachu
21 5 Jednostka sterująca podgrzewaniem
22 7,5 Blok przełączników drzwi kierowcy, lusterko zewnętrzne pasażera
23 10 Cyfrowa elektronika silnika (DME)
24 10 Elektroniczna kontrola skrzyni biegów
25 5 Touchbox, kontroler iDrive
26 5 Wysuwany głośnik deski rozdzielczej, przełącznik ogrzewania tylnego lewego/prawego siedzenia
27 10 Blokada zaworu podparcia lędźwiowego kierowcy/pasażera, przełącznik regulacji siedzenia bocznego kierowcy/pasażera
28 5 Czujnik deszczu/światła/słonecznego/kondensacji, centrum sterowania funkcjami dachu, oświetlenie lusterek kosmetycznych
29 15 Pomocnicza pompa wodna
30 10 Pompa płynu chłodzącego do chłodnicy powietrza doładowującego
31 5 Przekaźnik odcięcia wentylatora elektrycznego
32 5 Skrzynka rozdzielcza
33 5 N63, S63: Pompa płynu chłodzącego turbosprężarki
5 N20: Sprężarka klimatyzacji (elektryczna), elektryczna nagrzewnica pomocnicza
34 5 Zintegrowane zarządzanie podwoziem (ICM)
35 5 Elektrochromowe wewnętrzne lusterko wsteczne
36 20 Centralne gniazdo zasilania (połączenie 12 V)
37 20 Zapalniczka przednia (podłączenie 12 V)
38 20 Centrum sterowania funkcjami dachu
39 15 lewy reflektor
40
41 10 S63: Pompa płynu chłodzącego do chłodnicy powietrza doładowującego
10 N20: Zawór odcinający czynnik chłodniczy w kabinie pasażerskiej, elektronika maszyny elektrycznej (EME)
42 5 Elektroniczna kontrola amortyzatorów, elektrochromowe wewnętrzne lusterko wsteczne
43 5 Oświetlenie ukierunkowane w lewo/w prawo
44 7,5 Systemy wspomagania kierowcy oparte na kamerach (KAFAS), aktywny układ kierowniczy
45 5 Aktywny tempomat (ACC), automatyczny czujnik kontroli recyrkulacji powietrza (AUC)
46 5 Jednostka napędowa żaluzji chłodnicy
5 B47, N47, N57: Podgrzewacz odpowietrznika silnika, jednostka napędowa żaluzji chłodnicy
47 5 Elektroniczny moduł noktowizyjny (NVE), generator dźwięku pojazdu (VSG)
48 10 Centrum przełączania kolumny kierownicy
49 5 Czujnik kąta skrętu
5 N57D30T1: Zawór odcinający zbiornik wyrównawczy płynu chłodzącego, czujnik kąta skrętu
50 5 Klaster instrumentów
51
52 7,5 Klaster instrumentów
53 5 Oświetlenie schowka na rękawiczki, listwa dekoracyjna, oświetlenie kieszeni w drzwiach, oświetlenie panelu drzwi, przednie lewe/prawe oświetlenie przestrzeni na nogi
54 10 Przełącznik zmiany biegów (GWS)
55 5 Servotronic (SVT), elektromechaniczne wspomaganie kierownicy (EPS)
56 5 Zarządzanie dynamiką pionową (VDM)
57 20 lewy reflektor
58 30 Dynamiczna kontrola stabilności (DSC)
59 40 Aktywny układ kierowniczy
60 40 Stopień mocy dmuchawy
61 20 Elektroniczna kontrola przepustnicy
62 30 →06.2016: Zarządzanie dynamiką pionową (VDM)
20 07.2016→: Zarządzanie dynamiką pionową (VDM)
63 30 Skrzynka transferowa (VTG)
64 30 Moduł ogrzewania siedzenia pasażera
65 30 Moduł ogrzewania siedzenia kierowcy
66 20 Niezależna nagrzewnica pomocnicza
67 30 Blok przełącznika regulacji siedzenia po stronie kierowcy (bez modułu siedzenia (SMFA)), moduł siedzenia kierowcy (SMFA)
68 30 Blok przełączników regulacji siedzenia pasażera (bez modułu siedzenia (SMBF)), moduł siedzenia pasażera (SMBF)
69 20 Elektroniczna kontrola skrzyni biegów (EGS)
70 20 Elektryczna regulacja kolumny kierownicy

BDC (kontroler domeny nadwozia)

Znajduje się we wnęce na nogi pasażera z przodu.

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Napęd elektrycznego okna pasażera
2 30 Napęd tylnej szyby po stronie kierowcy
3 20 Zamek przednich drzwi pasażera
4 30 Napęd elektrycznego okna kierowcy
5 30 Odmgławiacz tylnej szyby
6 30 Napęd tylnej szyby po stronie pasażera
7 20 Zamek drzwi kierowcy
8
9 5 Środkowy przełącznik kolumny kierownicy, zespół włącznika świateł, moduł obsługi systemu wspomagania kierowcy z przełącznikiem ostrzegania o zagrożeniach
10 7,5 Lewy reflektor
11 7,5 Złącze diagnostyczne, system ogrzewania/klimatyzacji, dynamiczna kontrola stabilności (DSC)
12 5 Telematyczna skrzynka komunikacyjna, moduł elektronicznych klamek do drzwi zewnętrznych
13 15 Klakson (niski/wysoki zakres)
14

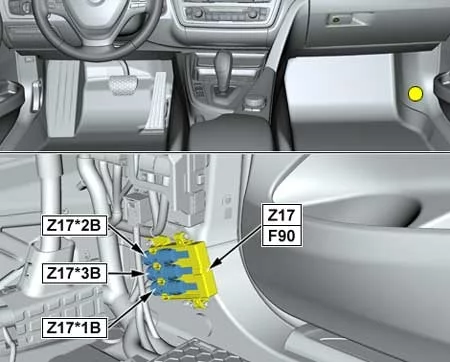

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
90 50 Dynamiczna kontrola stabilności (DSC)

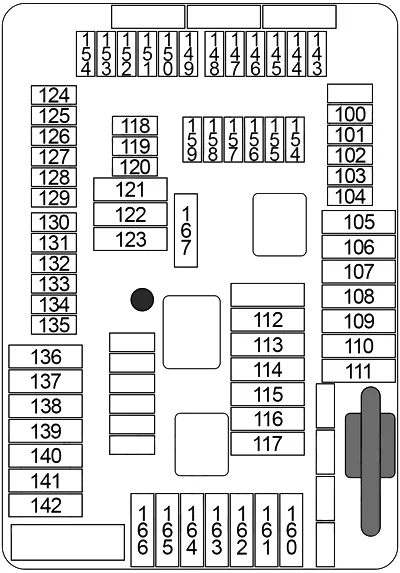

Skrzynka bezpieczników przedziału bagażowego

Otwórz pokrywę na prawym bocznym wykończeniu, strzałka. Informacje o rodzajach i umiejscowieniu bezpieczników znajdują się na osobnej karcie.

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
100 5 Przycisk hamulca postojowego
101 15 Prawy reflektor
102 5 Jednostka akumulatora wysokiego napięcia
103 5 Syrena z czujnikiem alarmu przechyłu
104 5 Jednostka sterująca hamulca postojowego, wykrywanie naturalnego wycieku próżni (NVLD)
105 30 Automatyczna rolka z odwracalnym napędem elektromotorycznym (po prawej)
106 30 Poprzeczny rozdział momentu obrotowego na tylną oś
107 40 Automatyczne uruchamianie pokrywy bagażnika (>07.2016), moduł funkcyjny tylnej klapy (08.2016>)
108
109
110 40 Przekaźnik sprężarki zawieszenia pneumatycznego
111
112 20 Moduł sterujący zbiornika paliwa pod ciśnieniem
113 30 Moduł przyczepy
114 30 Moduł przyczepy
115 20 Prawy reflektor
116 30 Jednostka sterująca hamulca postojowego
117 30 Automatyczna rolka z odwracalnym napędem elektromotorycznym (po lewej)
118 5 Przełącznik wideo (VSW)
119
120 5 Jednostka sterująca zasilaniem
5 N20: Kontroler ładowania akumulatora pomocniczego
121 20 Jednostka główna
122 30 Wzmacniacz dźwięku
123
124 5 Moduł wideo
125
126 10 Napęd automatycznego cichego zamykania tylnych drzwi pasażera
127 5 Zmieniarka DVD
128 5 Tacka na akcesoria do ładowania bezprzewodowego, wzmacniacz antenowy, płyta podstawowa
129 15 Aktywny projekt dźwięku (ASD)
130 5 Automatyczne uruchamianie pokrywy bagażnika
131 5 Oświetlenie bagażnika, przycisk tylnej pokrywy po wewnętrznej stronie tylnej pokrywy, filtr tłumiący hałas
132 5 Boczny rozdział momentu obrotowego na tylną oś, elektroniczna regulacja wysokości jazdy
133 5 Automatyczna klimatyzacja tylnego przedziału
134 5 Napęd automatycznego cichego zamykania tylnych drzwi kierowcy
135 5 Zacisk akumulatora bezpieczeństwa, Generator gazu
136
137
138
139 20 Gniazdo przyczepy
140 20 Blokada pokrywy bagażnika/tylnej klapy
141
142
143 10 Przekaźnik chłodnicy
144 15 Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
145 5 Asystent parkowania, wentylator systemu informacyjno-rozrywkowego nr 2
146 15 Elektryczna klapa wydechowa (№1, №2)
147 15 Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
148 5 Ostrzeżenie o zmianie pasa ruchu (SWW)
149 7,5 Prawy reflektor
150 5 →06.2016: Elektronika bezdotykowej oceny otwarcia klapy bagażnika, Elektronika komfortowego ładowania
7,5 07.2016→: Elektronika bezkontaktowej oceny otwarcia tylnej klapy, Elektronika wygodnego ładowania, Moduł funkcyjny tylnej klapy
151 5 USB-HUB (złącze USB №1/№2, złącze AUX-In)
152 5 Dwustronny automatyczny kołowrotek elektromotoryczny (lewy/prawy)
153 15 Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
154 5 Wszechstronna kamera wizyjna (TRSVC), kamera cofania
155 10 Napęd automatycznego cichego zamykania drzwi pasażera
156 10 Napęd automatycznego miękkiego zamykania drzwi kierowcy
157
158 10 Rozrywka dla tylnych siedzeń
159 5 Wzmacniacz audio, wentylator systemu informacyjno-rozrywkowego nr 2
160 20 Silnik dmuchawy tylnej komory
161
162 20 Zapalniczka tylna (złącze 12 V nr 1 i nr 2), zapalniczka bagażowa (złącze 12 V)
163 30 Moduł przyczepy
164 30 Moduł ogrzewania prawego tylnego siedzenia
165 20 Sterowanie pompą paliwa (EKPS)
166 30 Moduł ogrzewania lewego tylnego siedzenia
167 30 Napęd automatycznego domykania drzwi kierowcy, Napęd automatycznego domykania drzwi pasażera

Tylna skrzynka rozdzielcza zasilania 2

Zobacz także:  BMW X6 (G06/F96) (2019-2022) - schematy bezpieczników i przekaźników

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
201 10 Pomocnicza jednostka sterująca (SEC)
202 7,5 Pomocnicza jednostka sterująca (SEC)
203 5 Pomocnicza jednostka sterująca (SEC)
204 5 Pomocnicza jednostka sterująca (SEC)
205 5 Moduł pomocniczy klastra przełączników
206 5 Moduł pomocniczy audio
207 20 Moduł pomocniczy audio
208 5 Moduł pomocniczy audio
209 5 Moduł pomocniczy audio
210 5 Pomocnicza jednostka sterująca (SEC)
211 20 Odmgławiacz przedniej szyby
212 20 Odmgławiacz przedniej szyby
213 15 Ogrzewane okno boczne (przednie lewe/prawe)
214 5 Pomocnicza jednostka sterująca
215 5 Pomocnicza jednostka sterująca
216 5 Pomocnicza jednostka sterująca
217 5 Moduł pomocniczy audio
218 5 Pomocnicza jednostka sterująca
219 5 Moduł pomocniczy audio
220 5 Pomocnicza jednostka sterująca

Uchwyty bezpieczników

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
301 10 Pomocnicza jednostka sterująca
302 5 Moduł pomocniczy klastra przełączników
303 5 Moduł pomocniczy audio
304 5 Pomocnicza jednostka sterująca (SEC)
311 30 Zasilanie okna
312 30 Zasilanie okna
313 30 Zasilanie okna
314 30 Zasilanie okna
615 5 Elektronika maszyn elektrycznych (EME)
612

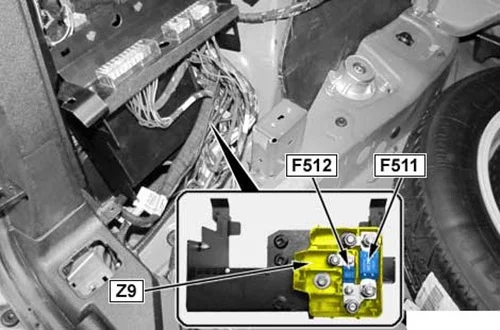

Zobacz także:  BMW 5 E28 (1981-1988) - schematy bezpieczników i przekaźników

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
511 100 Bezpiecznik (bez akumulatora pomocniczego): 301, 302, 303, 304, 311, 312, 313, 314
100 Bezpiecznik (z akumulatorem pomocniczym): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218
512 100 Bezpiecznik (bez akumulatora pomocniczego): 301, 302, 303, 304, 311, 312, 313, 314
100 Bezpiecznik (z akumulatorem pomocniczym): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218

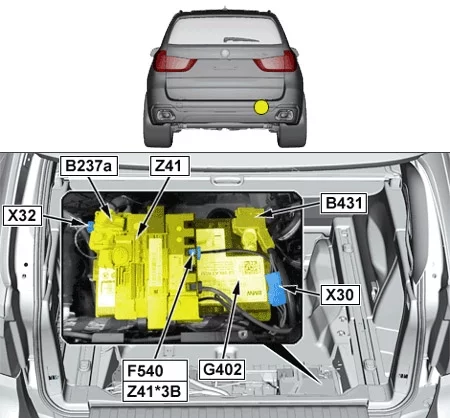

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
540 5 Inteligentny czujnik akumulatora pomocniczego

Skrzynka bezpieczników komory silnika

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Czujnik wałka rozrządu, zawór regulacji ilości paliwa, zawór regulujący ciśnienie szyny, konwerter ciśnienia klapy sterującej turbiny, zawór przełączający klapy obejściowej sprężarki niskiego ciśnienia (z wyjątkiem USA), zawór przełączający klapy obejściowej pomocniczej chłodnicy EGR (USA), siłownik ciśnienia doładowania (klasa wydajności „T „), siłownik ciśnienia doładowania stopnia wysokiego ciśnienia (VNT – klasa wydajności „S”), siłownik ciśnienia doładowania stopnia wysokiego ciśnienia №2 (VNT (N57D30S1))
2 20 Czujnik tlenu przed katalizatorem, miernik masy powietrza z gorącą folią, zawór przełączający mocowania silnika, czujnik tlenu za katalizatorem, czujnik stanu oleju, zawór przełączający klapy obejściowej chłodnicy EGR, zawór przełączający klapy uruchamiający sprężarkę wysokiego ciśnienia 2, konwerter ciśnienia dla zaworu Wastegate
3 30 Cyfrowa elektronika Diesla (DDE)
4 10 Czujnik tlenku azotu przed katalizatorem SCR, pompa płynu chłodzącego, chłodzenie EGR (→04.2014), zawór przełączający do niskotemperaturowego chłodzenia EGR, czujnik cząstek stałych
5 10 Przetwornik ciśnienia dla zaworu upustowego, zawór przełączający klapy sterującej turbiny, przekaźnik pompy płynu chłodzącego

Skrzynka bezpieczników (niewymienna)

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Cyfrowa elektronika silnika (DME) — zapłon
2 25 Cyfrowa elektronika silnika (DME) — wtryskiwacz
3 15 Cyfrowa elektronika silnika (DME) — wtryskiwacz
4 20 Cyfrowa elektronika silnika (DME) — wtryskiwacz
5 40 Cyfrowa elektronika silnika (DME) — Valvetronic
6 40 Cyfrowa elektronika silnika (DME) — Valvetronic
7
Przekaźniki
R1 Zapłon i wtryskiwacze
R2 Valvetronic
R3 Cyfrowa elektronika silnika (DME)

Skrzynka bezpieczników (niewymienna)

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
400 125 Przekaźnik odcięcia wentylatora elektrycznego
401 125 Elektromechaniczne wspomaganie kierownicy (EPS)
402 100 Elektryczny podgrzewacz pomocniczy
403 50 Ogrzewanie filtra paliwa

Topliwy blok ogniw (niewymienny)

BMW X5 (F15) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
500 50 Kontroler domeny nadwozia (BDC)
501 125 Tylna skrzynka rozdzielcza zasilania
502 150 Dynamiczna kontrola stabilności (DSC)
503 125 N63, S63, N20: Zintegrowany moduł zasilania
125 D47, N47, N57: Przekaźnik główny Digital Diesel Electronics (DDE).
504 125 Kontroler domeny nadwozia (BDC)
505 50 Wzmacniacz dźwięku
506 60 N55, N63, S53, B47, N47, N57: jednostka sterująca zasilaniem (PCU)
60 N20: Kontroler ładowania akumulatora pomocniczego
507 40 Elektryczna nagrzewnica pomocnicza prawa tylna
508 40 Sterowanie dodatkowym ogrzewaniem trzeciego rzędu siedzeń
509 40 Kontroler domeny nadwozia (BDC)
510 40 Elektryczna nagrzewnica dodatkowa z lewej strony

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Copyright ©2024 Bezpieczniki24.pl.
