W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8V) z lat: 2017, 2018, 2019, 2020.



Audi A3 8V przeszło facelifting w 2016 roku. W wyniku modernizacji samochodu wprowadzono drobne zmiany w wyglądzie nadwozia, w tym nowy kształt reflektorów i przedniej atrapy chłodnicy. Zmiany objęły również wnętrze samochodu, gdzie wprowadzono nowe materiały wykończeniowe i ulepszono system multimedialny.

Jednak warto zauważyć, że Audi A3 8V przeszło kilka mniejszych modernizacji w ciągu trwania jego produkcji, które wprowadzały drobne zmiany w wyposażeniu i stylistyce. Na przykład w 2017 roku wprowadzono nowe kolory lakierów, a w 2018 roku dodano nowe opcje wyposażenia, takie jak aktywny asystent prędkości.

Ogólnie jednak, główny facelifting Audi A3 8V miał miejsce w 2016 roku, a późniejsze zmiany były bardziej kosmetyczne lub wprowadzały drobne ulepszenia w wyposażeniu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi TT 8N (1999-2006) - schematy bezpieczników i przekaźników

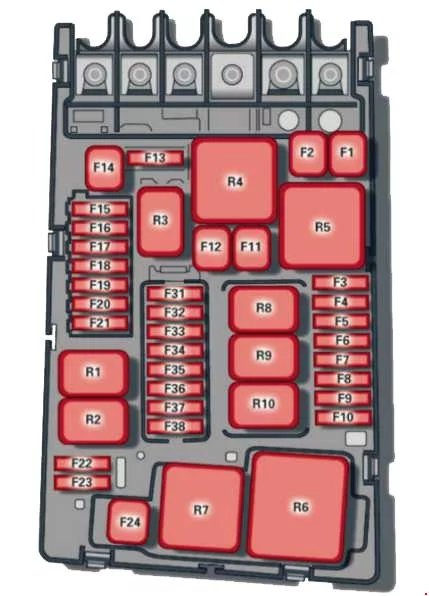

Komora silnika

Audi A3 i S3 8V (2017-2020) - schematy bezpieczników i przekaźników

Numer Opis
F1 Elektroniczna kontrola stabilizacji (ESC)
F2 Elektroniczna kontrola stabilizacji (ESC)
F3 Moduł sterujący silnika
F4 Elementy silnika, chłodzenie silnika, przekaźnik cewki pomocniczej nagrzewnicy (1+4+7), przekaźnik pompy wtrysku powietrza wtórnego
F5 Elementy silnika, układ zbiornika paliwa (diesel), zawór odcinający CNC
F6 Włącznik światła hamowania
F7 Elementy silnika, pompy wody, układ zbiorników (silnik benzynowy)
F8 Czujnik tlenu ciepła
F9 Elementy silnika, drzwi wydechowe, moduł sterujący czasem świecenia (przekaźnik 6)
F10 Moduł sterowania paliwem, pompa paliwa
F11 Pomocniczy element grzewczy nagrzewnicy 2, elementy silnika, pompa powietrza wtórnego
F12 Dodatkowa grzałka grzałki 3, pompa próżniowa
F13 Automatyczna skrzynia
F15 Klakson
F 16 Cewka zapłonowa (przekaźnik 8), elektronika zasilania i sterowania
F17 Elektroniczna kontrola stabilizacji (ESC), moduł sterujący silnika (przekaźnik 5)
F18 Zacisk 30 (napięcie odniesienia), monitorowanie akumulatora
F19 Wycieraczki
F20 System alarmowy antykradzieżowy
F21 Automatyczna skrzynia
F22 Diagnostyka zacisku 50, moduł sterujący silnika
F23 Rozrusznik
F24 Dodatkowa grzałka grzejna 1, wspomaganie hamowania
F31 Pompa próżniowa, pompa wodna, pompa wysokiego ciśnienia, wtryskiwacze paliwa
F33 Zbiornik ciśnieniowy hamulca, rekuperacja, pompa płynu przekładniowego
F34 Wspomaganie hamulców
F35 Przekaźnik funkcji klimatyzacji
F36 Reflektor przedni lewy
F37 Ogrzewanie postojowe
F38 Reflektor przedni prawy
Zobacz także:  Audi A4 i S4 (B9, 8W) (2019) - schematy bezpieczników i przekaźników

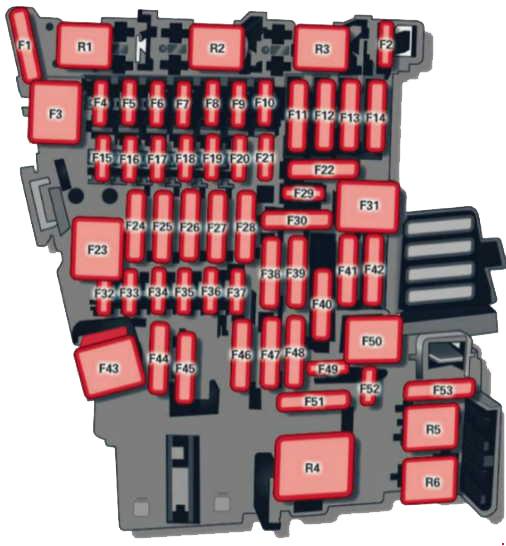

Panel przyrządów

Audi A3 i S3 8V (2017-2020) - schematy bezpieczników i przekaźników

Numer Opis
F1 Elementy silnika AdBlue
F2 Regulacja siedziska
F3 Pompa hydrauliczna (kabriolet)
F4 Panel sterowania systemu audio-nawigacyjnego, komponenty systemu audio-nawigacyjnego
F5 Wejście
F6 Dźwignia zmiany biegów (automatyczna skrzynia biegów)
F7 Sterowanie klimatyzacją/ogrzewaniem, ogrzewanie postojowe, przekaźnik odmgławiacza tylnej szyby, monitor ciśnienia w oponach
F8 Przełącznik elektromechanicznego hamulca postojowego, przełącznik światła, czujnik deszczu/światła, system alarmowy przeciwkradzieżowy, złącze diagnostyczne, moduł dachowy, system kalibracji awaryjnej, regulacja zasięgu reflektorów
F9 Moduł przełącznika kolumny kierownicy
F10 Wyświetlacz systemu audio-nawigacyjnego
F11 Lewy moduł sterowania układem elektrycznym pojazdu
F12 Elementy systemu informacyjno-rozrywkowego
F13 Napinacz pasa bezpieczeństwa po stronie kierowcy
F14 Dmuchawa systemu ogrzewania/klimatyzacji
F15 Elektroniczna blokada kolumny kierownicy
F 16 Elementy systemu informacyjno-rozrywkowego
F17 Klaster instrumentów
F18 Tylna kamera
F19 Wygodny moduł kontroli dostępu
F20 Elementy silnika
F21 Kolumna kierownicy, moduł przełącznika ogrzewania kierownicy
F23 Panoramiczny szklany dach/moduł sterowania górnego zasilania, górny zatrzask zasilania
F24 Prawy moduł sterowania układem elektrycznym pojazdu
F25 Elektrycznie sterowane okna po stronie kierowcy z przodu/z tyłu
F26 Ogrzewanie siedzenia
F27 Światła wewnętrzne
F28 Górny moduł sterujący zasilania
F29 Światła wewnętrzne
F30 Złącze diagnostyczne
F32 Kamera przednia, system parkowania, czujnik ACC, asystent zmiany pasa
F33 Poduszka powietrzna
F34 Przycisk wspomagania przytrzymania, dźwięk wewnętrzny, włącznik światła cofania, czujnik temperatury, cewka przekaźnika ogrzewania szyi i przekaźnik gniazda, przycisk obsługi od góry
F35 Czujnik jakości powietrza, automatyczne przyciemnianie lusterka wstecznego, złącze diagnostyczne, zasilanie konsoli środkowej
F36 Reflektor prawy (LED, Matrix LED)
F37 Reflektor lewy (LED, Matrix LED)
F38 Akumulator wysokonapięciowy
F39 Elektrycznie sterowane szyby po stronie pasażera z przodu/z tyłu
F40 Gniazda
F41 Napinacz pasa bezpieczeństwa po stronie pasażera
F42 Obszar centralnego zamka
F43 Wzmacniacz dźwięku
F44 Napęd na wszystkie koła
F47 Wycieraczka tylnej szyby
F48 Zewnętrzny siłownik dźwiękowy
F49 Czujnik sprzęgła (przekaźnik 1+2), akumulator wysokonapięciowy, elektronika mocy
F52 Moduł sterujący do sterowania zawieszeniem
F53 Odmgławiacz tylnej szyby
