W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8V) z lat: 2013, 2014.

Audi A3 8V to model z linii Audi A3, który został wprowadzony w 2012 roku i był produkowany do 2020 roku. Oznaczenie „8V” odnosi się do wewnętrznego kodu platformy używanego przez Audi do identyfikacji tej konkretnej generacji A3.
A3 8V był dostępny w kilku wersjach nadwozia, w tym czterodrzwiowym sedanie, pięciodrzwiowym hatchbacku i dwudrzwiowym kabriolecie. Zawierał szereg opcji silnika, w tym benzynę, olej napędowy i hybrydowe układy napędowe. Samochód oferował również szereg funkcji i technologii, w tym wirtualny wyświetlacz kokpitu Audi, zaawansowane systemy wspomagania kierowcy oraz szereg opcji łączności.
Ogólnie rzecz biorąc, Audi A3 8V było popularnym i cenionym modelem, który łączył styl, osiągi i technologię w kompaktowej i wszechstronnej obudowie.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A4 i S4 (B8, 8K) (2014-2016) - schematy bezpieczników i przekaźników

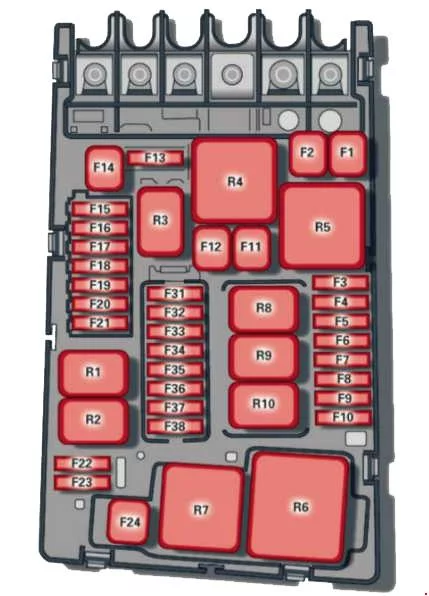

Komora silnika

Audi A3 i S3 8V (2013-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F1 Jednostka sterująca ESC 40
F2 Jednostka sterująca ESC 40
F3 Sterownik silnika (benzyna/olej napędowy) 15/30
F4 Chłodzenie silnika, elementy silnika, dodatkowe cewki przekaźnika nagrzewnicy (1+2), przekaźnik pompy powietrza wtórnego 5/10
F5 Elementy silnika, układ zbiorników 7,5/10
F6 Czujnik światła hamowania 5
F7 Elementy silnika, pompy płynu chłodzącego 7,5/10/15
F8 Sonda lambda 10/15
F9 Elementy silnika, klapa wydechowa, jednostka sterująca automatycznego okresu żarzenia 5/10/20
F10 Wtryskiwacze paliwa, sterownik paliwa 15/20
F11 Grzałka dodatkowa, grzałka 2 40
F12 Grzałka dodatkowa, grzałka 3 40
F13 Jednostka sterująca automatycznej skrzyni biegów 15/30
F15 Klakson 15
F 16 Cewka zapłonowa/zawór odcinający CNC (silnik na gaz ziemny) 20/7,5
F17 Jednostka sterująca ESC, jednostka sterująca silnika 7,5
F18 Zacisk 30 (napięcie odniesienia) 5
F19 Wycieraczki 30
F20 Klakson 10
F22 Terminal 50, diagnostyka 5
F23 Rozrusznik 30
F24 Grzałka dodatkowa, grzałka 1 40
F31 Pompa próżniowa 15
F32 Reflektory LED 5
F37 Ogrzewanie postojowe 20
Zobacz także:  Audi A3 (8P) (2003-2013) - schematy bezpieczników i przekaźników

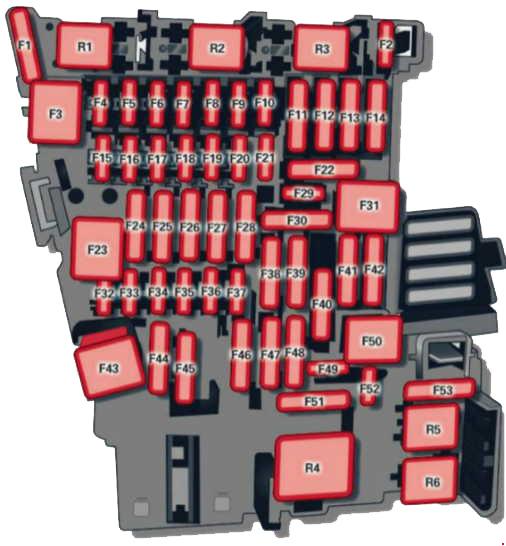

Panel przyrządów

Audi A3 i S3 8V (2013-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F2 Regulacja siedzenia 10
F3 Pompa hydrauliczna do miękkiego dachu (Cabriolet) 40
F4 Konsola sterowania MMI, komponenty MMI 7,5
F5 Wejście 5
F6 System alarmowy antykradzieżowy 5
F7 Konsola klimatyzatora/nagrzewnicy, dźwignia zmiany biegów (automatyczna skrzynia biegów), ogrzewanie postojowe, cewka przekaźnika ogrzewania tylnej szyby 10
F8 Diagnostyka, włącznik elektronicznego hamulca postojowego, włącznik świateł, czujnik deszczu/światła, oświetlenie wnętrza 10
F9 Moduł przełącznika kolumny kierownicy 1
F10 Wyświetlacz 5
F11 Rewersyjne napinacze pasów (po stronie kierowcy) 25
F12 System MMI 15/20
F13 Jednostka sterująca do kontroli zawieszenia 20
F14 Dmuchawa klimatyzatora 30
F15 Elektryczna blokada kolumny kierownicy 10
F 16 System MMI 7,5
F17 Klaster instrumentów 5
F18 Kamera cofania 7,5
F19 Jednostka sterująca wygodnego systemu kluczyków 7,5
F23 Oświetlenie zewnętrzne (prawa strona) 40
F24 Dach panoramiczny/sterownik do miękkiego dachu, miękkiego dachu (Cabriolet) 20/30
F25 Drzwi po stronie kierowcy (np. elektryczne szyby) 30
F26 Ogrzewanie siedzenia 30
F27 Wzmacniacz dźwięku 30
F28 Jednostka sterująca do miękkiego dachu, elektronika (Cabriolet) 5
F29 Światła wewnętrzne 7,5
F31 Oświetlenie zewnętrzne (lewa strona) 40
F32 Systemy wspomagania kierowcy 7,5
F33 Poduszka powietrzna 5
F34 Diody LED przycisków/przełączników, cewka przekaźnika ogrzewania szyi (Cabriolet) i przekaźnika gniazda elektrycznego, dźwięk wnętrza, włącznik światła cofania, czujnik temperatury, czujnik poziomu oleju 7,5
F35 Diagnostyka, sterowanie zasięgiem reflektorów, czujnik jakości powietrza, automatyczne lusterka przeciwoślepieniowe 10
F36 Kierunkowskaz (prawa strona) / Reflektor LED (prawa strona) 15
F37 Kierunkowskaz (lewa strona) / Reflektor LED (lewa strona) 15
F39 Drzwi po stronie pasażera (np. elektryczne szyby) 30
F40 Zapalniczka, gniazdka elektryczne 20
F41 Odwracalne napinacze pasów (strona pasażera z przodu) 25
F42 Centralny zamek 40
F43 System spryskiwaczy przedniej szyby 30
F44 Napęd na cztery koła 15
F45 Fotel regulowany elektrycznie (po stronie kierowcy) 15
F47 Wycieraczka tylnej szyby 15
F49 Rozrusznik, czujnik sprzęgła 5
F53 Ogrzewanie tylnej szyby 30
