W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 i S3 (8Y) z lat: 2021.

Audi A3 8Y to najnowsza, czwarta generacja modelu A3, która zadebiutowała w 2020 roku i jest dostępna na rynku od 2021 roku. Jest to samochód kompaktowy, który oferuje nowoczesny wygląd, wysoką jakość wykonania oraz zaawansowane technologie.

Wizualnie Audi A3 8Y prezentuje się bardzo nowocześnie i sportowo, z dynamicznymi liniami nadwozia, dużym wlotem powietrza i ostrymi reflektorami LED. Wnętrze samochodu również zostało odświeżone i oferuje bardziej futurystyczny design, a także wykorzystuje najnowsze technologie, takie jak cyfrowy kokpit Audi Virtual Cockpit, duży ekran dotykowy i systemy bezpieczeństwa i asystujące w prowadzeniu.

Pod maską Audi A3 8Y znajdziemy różne rodzaje silników, w tym benzynowe i wysokoprężne, z mocą od 110 do 306 KM. Samochód jest również dostępny w wersji hybrydowej typu plug-in, która łączy silnik benzynowy z elektrycznym, oferując ekonomiczny i przyjazny dla środowiska sposób jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A1 GB (2019-2022) - schematy bezpieczników i przekaźników

Kolor [Ampery]

  • Czarny [1]
  • Fioletowy [3]
  • Jasnobrązowy [5]
  • Brązowy [15]
  • Czerwony [10]
  • Niebieski [15]
  • Żółty [20]
  • Biały lub przezroczysty [25]
  • Zielony [30]
  • Pomarańczowy [40]

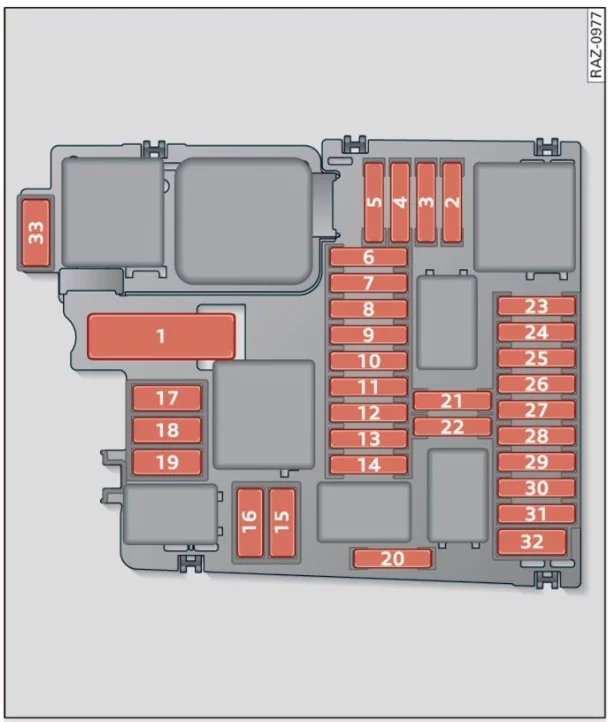

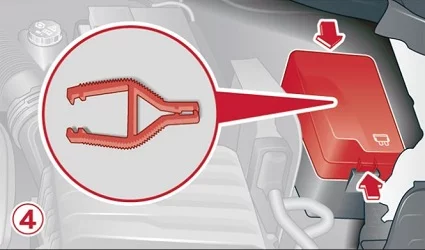

Skrzynka bezpieczników w komorze silnika

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Numer Opis
F1
F2 Moduł sterujący układu napędowego;

Elektroniczna kontrola stabilizacji (ESC);

ABS.

F3 Elementy silnika;

Pompa paliwa;

Klimatyzacja;

Ładowarka wysokiego napięcia;

Elektryczny układ napędowy.

F4 Lewy reflektor
F5 Prawy reflektor
F6
F7 Chłodzenie płynu przekładniowego skrzyni biegów
F8 Wspomaganie hamulców
F9 Klakson
F10 Wycieraczki
F11 System klimatyzacji
F12 Moduł kontroli skrzyni biegów
F13 Elektroniczna kontrola stabilizacji (ESC);

ABS.

F14 Ogrzewanie postojowe;

Generator dźwięku.

F15 Elektroniczna kontrola stabilizacji (ESC);

ABS.

F16 Automatyczna skrzynia biegów
F17 Oczyszczanie spalin;

Klimatyzacja;

Ogrzewanie postojowe.

F18 Klimatyzacja;

Ogrzewanie postojowe.

F19
F20
F21 Moduł sterujący układu napędowego
F22 Start silnika
F23 Moduł sterujący układu napędowego
F24 Elementy silnika;

Moduł diesla;

Oczyszczanie spalin;

Diagnostyka wycieków paliwa;

Czujnik poziomu i temperatury oleju;

Chłodzenie silnika.

F25 Elementy silnika;

Oczyszczanie spalin.

F26 Elementy silnika;

Drzwi wydechowe;

Diagnostyka wycieków paliwa;

Chłodzenie silnika;

Chłodzenie płynu przekładniowego skrzyni biegów;

Oczyszczanie spalin.

F27 Podgrzewany czujnik tlenu
F28 Elementy silnika
F29 Pompa paliwa;

Moduł sterowania skrzynią biegów.

F30 Chłodzenie silnika
F31
F32
F33 Klimatyzacja;

Ogrzewanie postojowe.

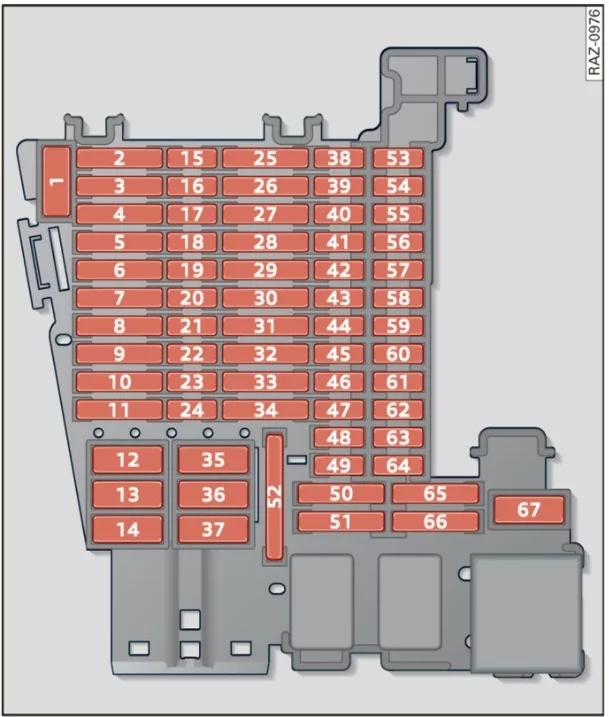

Skrzynka bezpiecznikowa w przedziale pasażerskim

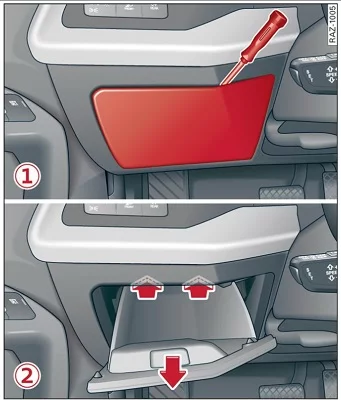

Kierownica po lewej stronie

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

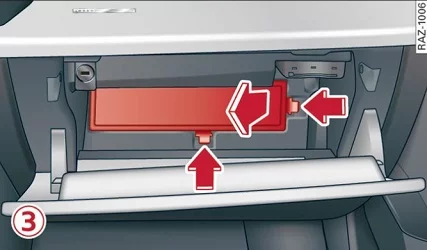

Kierownica po prawej stronie

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Numer Opis
F1
F2
F3 Hak holowniczy
F4 Oczyszczanie spalin;

Elementy napędu.

F5 Dźwignia zmiany biegów automatycznej skrzyni biegów
F6 Moduł sterowania układem elektrycznym pojazdu
F7 Moduł sterowania układem elektrycznym;

Sterowanie ogrzewaniem siedzeń.

F8 Panoramiczny szklany dach
F9 Moduł sterujący przednich drzwi po stronie kierowcy;

Tylne okno elektryczne po stronie kierowcy.

F10
F11 Hak holowniczy
F12 Moduł sterowania układem elektrycznym pojazdu
F13 Moduł sterowania układem elektrycznym pojazdu
F14 System dźwiękowy
F15
F16 Moduł sterowania poduszką powietrzną
F17 Oczyszczanie spalin
F18 Blokada kolumny kierownicy;

Wygodny dostęp i uruchomienie modułu kontroli autoryzacji.

F19 Klaster instrumentów;

Moduł połączeń alarmowych

F20 USB;

System Infotainment.

F21 Moduł sterujący systemów wspomagania kierowcy;

System kamer;

Asystent pasa;

Pokrywa bagażnika.

F22
F23 Podparcie lędźwiowe po stronie pasażera z przodu
F24 Moduł sterujący napędem na wszystkie koła
F25 Napinacz pasa bezpieczeństwa, lewy przedni
F26 Moduł sterujący przednich drzwi po stronie pasażera;

Tylne okno elektryczne po stronie pasażera.

F27 Napinacz pasa bezpieczeństwa, prawy przedni
F28 Awaryjny punkt odcięcia akumulatora wysokiego napięcia
F29 Hak holowniczy
F30 System Infotainment
F31 Hak holowniczy
F32
F33 Podparcie lędźwiowe po stronie kierowcy z przodu
F34
F35 Moduł sterowania układem elektrycznym pojazdu
F36 Dmuchawa układu klimatyzacji
F37 Pokrywa bagażnika
F38
F39 Elektroniczna kolumna kierownicy
F40 Alarm antykradzieżowy
F41 Złącze diagnostyczne
F42 Dźwignia zmiany biegów automatycznej skrzyni biegów
F43 Monitorowanie ciśnienia w oponach;

Sterowanie klimatyzacją;

Ogrzewanie postojowe;

Czujnik temperatury wnętrza;

Przekaźnik ogrzewania tylnej szyby.

F44 Czujnik cząstek stałych;

Moduł sterujący elektroniki dachowej;

Przycisk hamulca postojowego;

Alarm przeciwkradzieżowy;

Złącze diagnostyczne;

Regulacja zasięgu reflektorów;

Moduł sterujący otwieraniem drzwi garażowych;

Włącznik światła;

Czujnik światła i deszczu.

F45 Elektroniczna kolumna kierownicy
F46 Kontrola głośności;

Centralny wyświetlacz;

Wyświetlacz Head-up.

F47 Kontrola zawieszenia
F48 USB
F49
F50
F51
F52 Gniazdo 12V
F58 Moduł sterujący systemów wspomagania kierowcy;

Kamera przednia;

Pomoc w parkowaniu.

F59 System klimatyzacji;

Dźwięk zewnętrzny;

Lusterko wsteczne;

Włącznik światła cofania;

Panel przełączników konsoli środkowej;

Czujnik jakości powietrza;

Przekaźnik gniazda 12 V.

F60 Złącze diagnostyczne
F61 Czujnik położenia sprzęgła;

Elektryczny układ napędowy;

Akumulator wysokonapięciowy.

F64 System wykrywania pasażerów po stronie pasażera;

Wyłączenia lampki ostrzegawczej poduszki powietrznej po stronie pasażera.

F65 Dźwięk zewnętrzny
F66 Wycieraczka tylnej szyby
F67 Odmgławiacz tylnej szyby
