Audi A4 B5 (1994-2000) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 B5 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Audi A4 B5 to model samochodu produkowany przez Audi w latach 1994-2001, który został wprowadzony jako następca modelu Audi 80. Audi A4 B5 był pierwszą generacją modelu A4 i był dostępny jako sedan oraz kombi (Avant).

Audi A4 B5 charakteryzował się nowoczesnym i eleganckim designem, z charakterystycznym grillem w stylu Audi oraz prostymi, aerodynamicznymi liniami karoserii. Wnętrze samochodu było przestronne i oferowało wysoki poziom wykończenia oraz zaawansowane systemy komunikacji i rozrywki.

W zależności od rynku, Audi A4 B5 było dostępne z różnymi silnikami, w tym benzynowymi i wysokoprężnymi, z mocą od 90 do 270 KM. Wersja Quattro, czyli z napędem na cztery koła, była również dostępna.

Pod względem wydajności, Audi A4 B5 oferowało dobrą równowagę między komfortem a sportowym charakterem jazdy, a wersje z mocniejszymi silnikami były bardzo dynamiczne i zapewniały przyjemność z jazdy.

Audi A4 B5 cieszył się dużą popularnością i uważany jest za kluczowy model w historii marki Audi, ze względu na wprowadzenie nowej linii modelowej i technologii, której późniejsze modele marki ciągle używają.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Audi A3 i S3 8V (2013-2014) - schematy bezpieczników i przekaźników

Komora silnika

Płytka przekaźników elektroniki

Umieszczony w bloku montażowym

Audi A4 B5 (1994-2000) - schematy bezpieczników i przekaźników

Opis

1	Podgrzewany przekaźnik czujnika tlenu Przekaźnik świecy żarowej I – płyn chłodzący
2	Przekaźnik świec żarowych II – płyn chłodzący
3	Przekaźnik bezpośredniego wtrysku oleju napędowego
4-5	–
6	Bezpiecznik wyposażenia elektrycznego silnika
Reklama
7	Bezpiecznik I świec żarowych – płyn chłodzący
8	Bezpiecznik II świec żarowych – płyn chłodzący
9	Bezpiecznik świec żarowych

Dodatkowa płytka przekaźnikowa

1	Rzepa tylnych świateł przeciwmgielnych
2	Przekaźnik trybu pracy wentylatora przy maksymalnej prędkości [Lufter voll auf]
3	Przekaźnik pracy wentylatora w pierwszym stopniu
4	Przekaźnik jednostki sterującej szyb
5-15	–
16	Bezpiecznik regulacji siedzenia
17	–
18	Bezpiecznik pompy układu hydraulicznego (ABS)
19	Bezpiecznik wentylatora chłodnicy
20	–
21	Przekaźnik cewki przełączającej wentylatora chłodnicy
22	Przekaźnik tylnej szyby
23	Przekaźnik przedniej szyby
24	Przekaźnik centralnego zamka i systemu antykradzieżowego

Przedział pasażerski

Główna skrzynka bezpieczników

Audi A4 B5 (1994-2000) - schematy bezpieczników i przekaźników

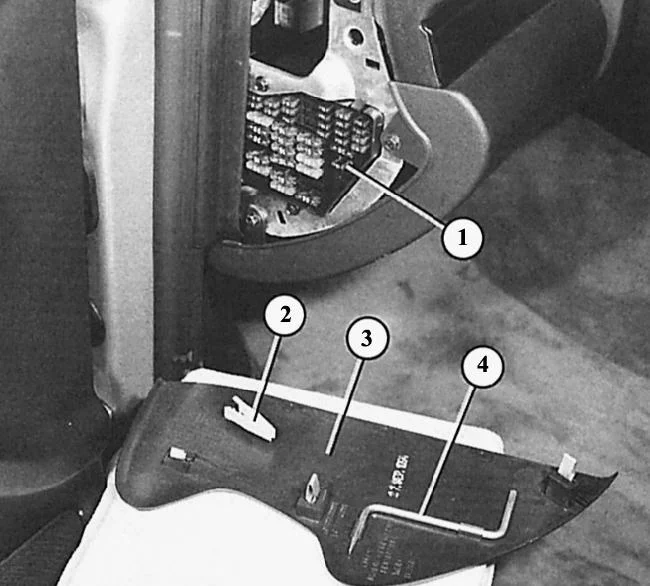

Znajduje się w przedziale pasażerskim po lewej stronie panelu bocznego. Wewnątrz okładziny (3) po lewej stronie deski rozdzielczej, w uchwycie znajdują się małe plastikowe szczypce (2) do wyjmowania bezpieczników oraz korbka (4) do awaryjnego otwierania dachu rozsuwanego. Poniższy rysunek przedstawia rozmieszczenie bezpieczników w skrzynce (1).

Przekaźniki znajdują się na centralnej tablicy rozdzielczej pod tablicą rozdzielczą za lewą osłoną wnęki na nogi.

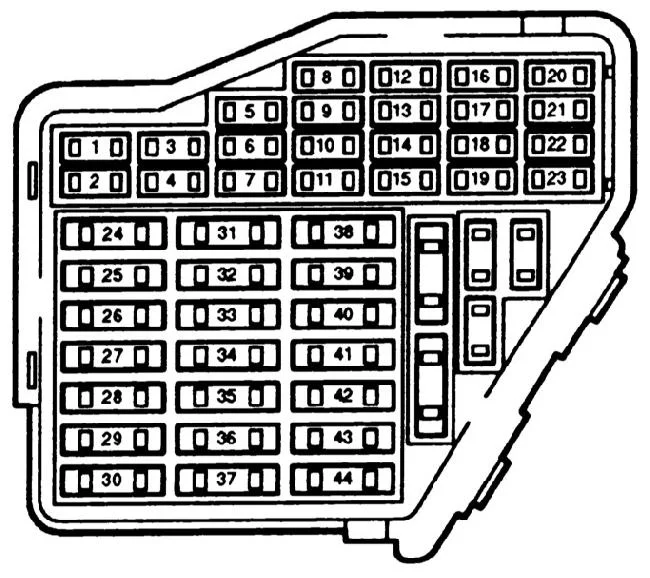

Audi A4 B5 (1994-2000) - schematy bezpieczników i przekaźników

Opis

1	5A Podgrzewane dysze spryskiwaczy
2	10A Kierunkowskazy
3	5A Przekaźnik spryskiwacza reflektorów, Oświetlenie: schowek (schowek na rękawiczki), komora silnika, klimatyzator, automatyczna skrzynia biegów, tablica przyrządów
Reklama
4	5A Oświetlenie tablicy rejestracyjnej
5	10A Tablica przyrządów, podgrzewane siedzenia, wyświetlacz automatycznej skrzyni biegów. przełącznik lusterek, pompa wskaźnik temperatury zewnętrznej poduszki powietrznej, system nawigacji, światła postojowe
6	5A Centralny zamek, lampki do czytania
7	Układ ABS 10A
8	5A Telefon
9	10A Podgrzewane lusterka i zamki drzwi
10	5A Regulacja zasięgu reflektorów, zmieniarka CD
11	5A Tempomat [automatyczna skrzynia biegów]
12	10A Wbudowana diagnostyka
13	10A Światła stopu
14	10A Oświetlenie wnętrza, lampki do czytania, system antywłamaniowy, lusterko w osłonie pasażera
15	10A Tablica przyrządów, automatyczna skrzynia biegów [4-biegowa], klimatyzacja, system nawigacji
16	Układ ABS 5A
17	10A Podgrzewane zamki drzwi
18	10A Prawe światło drogowe
Reklama
19	10A Lewe światło drogowe
20	15A Prawe światło mijania, korektor reflektora
21	15A Lewe światło mijania, korektor reflektora
22	5A Prawe światła pozycyjne
23	5A Lewe światła pozycyjne
24	25A Wycieraczki przedniej szyby, pompka spryskiwacza. Przekaźnik wyłącznika wycieraczek
25	30A Wentylator nagrzewnicy, klimatyzator
26	30A Ogrzewana tylna szyba, podgrzewane lusterka, recyrkulacja powietrza
27	15A Tylna wycieraczka
28	15A Pompa paliwa
29	15A Zarządzanie silnikiem
30	20A Elektryczny szyberdach
31	15A Światła cofania, tempomat, automatyczna skrzynia biegów, gniazdo diagnostyczne
32	20A Zarządzanie silnikiem
33	Bezpiecznik zapalniczki samochodowej 15A
34	15A Zarządzanie silnikiem (zapłon / wtrysk)
35	30A Gniazdo przyczepy
36	15A Światła przeciwmgielne
37	15A Telefon, radio
38	15A Oświetlenie bagażnika, centralny zamek
39	15A Oświetlenie awaryjne (grupa awaryjna)
40	Sygnał klaksonu 25A
Reklama
41	Układ ABS 25A (hydromodulator / pompa)
42	40A Pomocniczy wentylator powietrza
43	5A S-pin (centralny zamek, radio, system nawigacji)
44	30A Podgrzewane siedzenia

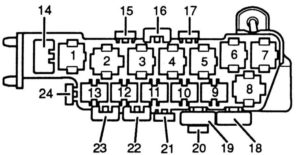

Schemat dodatkowej skrzynki z przekaźnikami i bezpiecznikami

Audi A4 B5 (1994-2000) - skrzynka bezpieczników i przekaźników

Na 8-osobowym dodatkowym podparciu

18	Pompa hydrauliczna ABS	50 A
19	Elektryczny wentylator chłodnicy	40 A
21	Cewka przekaźnika wentylatora chłodnicy	5A
22	Podnośnik tylnej szyby	30 A
23	Okno elektryczne, przód	30 A
24	Centralny zamek i alarm antywłamaniowy	15A

Skrzynka przekaźników

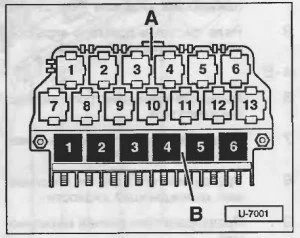

W pojazdach z bogatym wyposażeniem za płytą główną znajduje się dodatkowa tablica przekaźników. Centralna tablica rozdzielcza – B. Przekaźniki zaznaczono kolorem czarnym.

Audi A4 B5 (1994-2000) - schematy bezpieczników i przekaźników

Opis

1	Przekaźnik rozładowujący dla styku X
2	Przekaźnik klaksonu
3	Przekaźnik układu czyszczenia reflektorów
4	Przekaźnik automatycznej skrzyni biegów (blokada rozrusznika i światła cofania) lub odpowiednio zworka ręcznej skrzyni biegów
5	Przekaźnik trybu przerywanego do czyszczenia i płukania systemu
6	Przekaźnik pompy paliwa lub świec żarowych

Płyta główna przekaźnika – A

3	Przekaźnik sprzęgła elektromagnetycznego (klimatyzacja)
4	Jednostka sterująca sygnalizatorem
5	Jednostka sterująca sygnalizatorem
7	–
8	Przekaźnik świateł do jazdy dziennej
9	Przekaźnik reflektorów
10	Przekaźnik świateł przeciwmgłowych
11	Jednostka sterująca składanego lusterka
12	Jednostka sterująca składanego lusterka
13	–
14	Bezpiecznik do sygnalizacji specjalnej [taxi]
15	–
16	Bezpiecznik do sygnalizacji specjalnej [taxi]
17	Bezpiecznik taksometru [taxi]
Reklama
18	Bezpiecznik pompy układu hydraulicznego [ABS] Bezpiecznik nadajnika [Taksówka]
