W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q7 4M z lat: 2020.
Audi Q7 4M z 2020 roku to trzeci rocznik drugiej generacji modelu Q7, wprowadzony na rynek w 2019 roku. Ten luksusowy SUV charakteryzuje się przestronnym wnętrzem, oszczędnymi silnikami oraz zaawansowanymi technologiami.
Wersja z 2020 roku oferowana była z trzema różnymi jednostkami napędowymi: dwoma silnikami diesla o pojemności 3.0 litra i mocy od 231 do 286 KM oraz jednym silnikiem benzynowym o pojemności 3.0 litra i mocy 340 KM. Wszystkie silniki były połączone z automatyczną skrzynią biegów i napędem na cztery koła Quattro.
Audi Q7 4M z 2020 roku zostało wyposażone w wiele zaawansowanych technologii, takich jak systemy asystujące, w tym adaptacyjny tempomat, asystent pasa ruchu, asystent parkowania, system nagłaśniający dźwięki z zewnętrznego środowiska, a także system multimedialny MMI z 10,1-calowym ekranem dotykowym.
Wśród zaawansowanych technologii bezpieczeństwa znalazły się systemy kontroli trakcji, system stabilizacji toru jazdy, system monitorowania ciśnienia w oponach, system automatycznego hamowania awaryjnego, system ostrzegania przed zmęczeniem kierowcy, a także system kamer i czujników parkowania.
Audi Q7 4M z 2020 roku otrzymało pozytywne opinie dzięki swojemu luksusowemu wnętrzu, osiągom i oszczędnym silnikom, a także zaawansowanym technologiom, w tym systemowi multimedialnemu MMI z nowym 10,1-calowym ekranem dotykowym i systemowi kamer i czujników parkowania.
Przedział pasażerski
W kabinie znajdują się dwa bloki bezpieczników:
Pierwszy znajduje się po lewej stronie przedniej części kokpitu.
A drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.

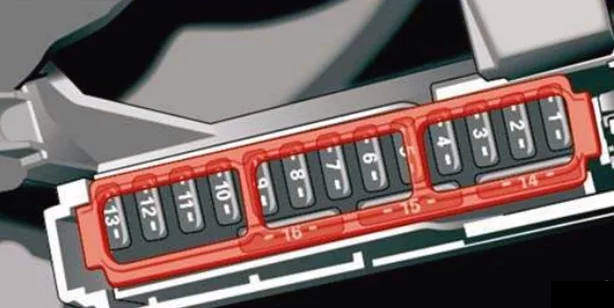

Panel bezpieczników w kokpicie
| Numer | Opis |
|---|---|
| 2 | Phone-box Audi |
| 3 | System kontroli klimatu, system zapachowy, czujnik cząstek stałych |
| 4 | Wyświetlacz przezierny |
| 5 | Audi music interface, gniazda USB |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz MMI z przodu |
| 9 | Klaster instrumentów |
| 10 | Napęd MMI/DVD |
| 11 | Włącznik światła, panele przełączników |
| 12 | Elektronika kolumny kierownicy |
| 13 | Kontrola głośności |
| 14 | Moduł sterujący systemu MMI Infotainment |
| 15 | Regulacja kolumny kierownicy |
| 16 | Ogrzewanie kierownicy |

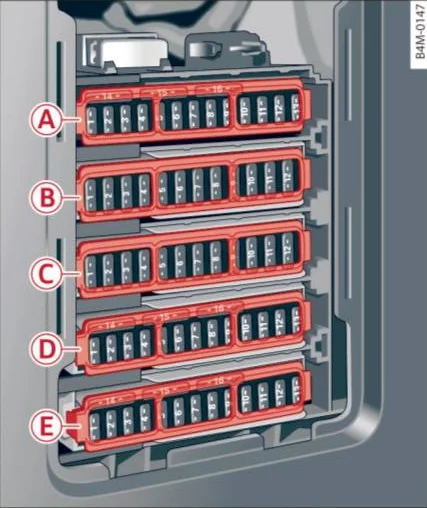

Panel bezpieczników w przestrzeni na nogi
Kierownica z lewej strony
Kierownica z prawej strony
| Numer | Opis |
|---|---|
| Panel bezpieczników A | |
| A2 | Elementy silnika |
| A3 | Elementy silnika |
| A4 | Elementy silnika |
| A5 | Czujnik światła hamowania |
| A6 | Elementy silnika |
| A7 | Elementy silnika |
| A8 | Elementy silnika |
| A9 | Elementy silnika |
| A10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| A11 | Elementy silnika |
| A12 | Elementy silnika |
| A13 | Chłodzenie silnika |
| A14 | Moduł sterujący silnika |
| A15 | Czujniki silnika |
| A16 | Pompa paliwowa |
| Panel bezpieczników B | |
| B1 | Cewki zapłonowe |
| B3 | Ogrzewanie wysokonapięciowe |
| B4 | Kompresor |
| B5 | Mocowanie silnika |
| B6 | Moduł sterujący układu spryskiwaczy przedniej szyby |
| B7 | Tablica przyrządów |
| B8 | Dmuchawa świeżego powietrza systemu klimatyzacji |
| B9 | Moduł sterujący systemów wspomagania kierowcy |
| B10 | System połączeń alarmowych |
| B11 | Rozruch silnika, sprzęgło silnika elektrycznego |
| B12 | Prawy reflektor |
| Panel bezpieczników C | |
| C1 | Ogrzewanie przedniego siedzenia |
| C2 | Wycieraczki |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych przednich drzwi |
| C6 | Gniazda |
| C7 | Moduł sterujący prawych tylnych drzwi |
| C8 | Lewy reflektor |
| C9 | Elektronika prawego reflektora |
| C10 | Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów |
| C11 | Moduł sterujący lewych tylnych drzwi |
| C12 | Ogrzewanie postojowe |
| Panel bezpieczników D | |
| D1 | Wentylacja foteli, elektronika foteli, lusterko wsteczne, panel klimatyzacji tylnej, złącze diagnostyczne |
| D2 | Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramy |
| D3 | Siłownik dźwięku / strojenie dźwięku wydechu |
| D4 | Zawór chłodzenia płynu przekładniowego |
| D5 | Rozruch silnika, silnik elektryczny |
| D8 | Asystent noktowizora, aktywna stabilizacja przechyłów |
| D9 | Adaptacyjny tempomat, przedni radar |
| D10 | Dźwięk zewnętrzny |
| D11 | Asystent skrzyżowań, systemy wspomagające kierowcę |
| D12 | Prawy reflektor |
| D13 | Lewy reflektor |
| D16 | Przygotowanie Rear Seat Entertainment |
| Panel bezpieczników E | |
| E1 | System alarmowy antywłamaniowy |
| E2 | Moduł sterujący silnika |
| E3 | Elektronika przednich siedzeń, podparcie lędźwi |
| E 4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| E5 | Klakson |
| E6 | Hamulec postojowy |
| E7 | Moduł sterujący bramy (diagnostyka) |
| E8 | Moduł sterujący elektroniką dachową |
| E10 | Moduł sterujący poduszek powietrznych |
| E11 | Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS) |
| E12 | Złącze diagnostyczne, czujnik światła/deszczu |
| E13 | System kontroli klimatu |
| E14 | Moduł sterujący prawych przednich drzwi |
| E15 | Sprężarka układu klimatyzacji |

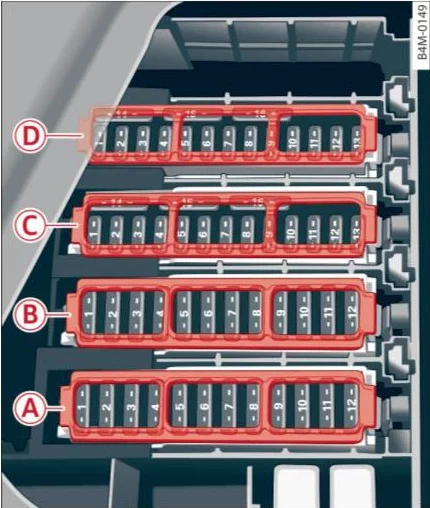

Skrzynka bezpieczników przedziału bagażowego
Znajduje się za panelem podłogowym po lewej stronie tylnej komory.
| Numer | Opis |
|---|---|
| Panel bezpieczników A | |
| A5 | Zawieszenie pneumatyczne |
| A6 | Automatyczna skrzynia |
| A7 | Ogrzewanie tylnych siedzeń, panel sterowania klimatyzacją z tyłu |
| A8 | Regulacja siedzeń w trzecim rzędzie |
| A9 | Lewe światło tylne |
| A10 | Napinacz pasa przedniego po stronie kierowcy |
| A11 | Centralny zamek pokrywy bagażnika, klapka wlewu paliwa, osłona bagażnika |
| A12 | Moduł sterujący pokrywą bagażnika |
| Panel bezpieczników B | |
| B1 | Dmuchawa tylnego układu klimatyzacji |
| B2 | Wzmacniacz dźwięku |
| B3 | Oczyszczanie spalin, siłownik dźwięku |
| B4 | Tylny panel sterowania układu klimatyzacji |
| B5 | Lampka prawego zaczepu przyczepy |
| B6 | Silnik pozycjonowania zaczepu przyczepy |
| B7 | Zwalnianie zaczepu przyczepy |
| B8 | Lewe światło zaczepu przyczepy |
| B9 | Gniazdo zaczepu przyczepy |
| B10 | Sportowy mechanizm różnicowy z napędem na wszystkie koła |
| B11 | Obróbka wydechu, regulacja prawego tylnego siedzenia |
| B12 | Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy |
| Panel bezpieczników C | |
| C1 | Moduł sterujący systemów wspomagania kierowcy |
| C2 | Phone-box Audi, antena dachowa |
| C3 | Elektronika przedniego siedzenia, prawe podparcie lędźwi |
| C4 | Asysta boczna |
| C5 | Przygotowanie Rear Seat Entertainment |
| C6 | System monitorowania ciśnienia opon |
| C8 | Odbiornik radiowy ogrzewania postojowego, monitorowanie zbiornika paliwa |
| C10 | Tuner TV, moduł wymiany danych i sterowania telematyki |
| C11 | Otwieranie/uruchamianie pojazdu (NFC) |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | Centralny zamek, prawe tylne światło |
| C15 | Napinacz tylnego pasa bezpieczeństwa po stronie pasażera |
| C16 | Napinacz przedniego pasa po stronie pasażera |
| Panel bezpieczników D | |
| D1 | Aktywna stabilizacja przechyłów |
| D6 | Przetwornica napięcia |
| D9 | Pomocniczy moduł sterujący akumulatorem |
| D15 | Moduł sterujący termomanagementem |
| Panel bezpieczników E | |
| E7 | Ogrzewanie przedniego siedzenia |
| E9 | Oczyszczanie spalin |
| E10 | Ogrzewanie tylnych siedzeń, panel sterowania klimatyzacją z tyłu |
| E12 | Oczyszczanie spalin |
