Audi A3 i S3 8V (2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8V) z lat: 2015.   Audi A3 8V z 2015 roku to model z trzeciej generacji Audi A3, który charakteryzuje się sportowym wyglądem i zaawansowanymi technologiami. Wnętrze Audi A3 8V z 2015 roku było nowoczesne i stylowe, z wieloma zaawansowanymi funkcjami, […]

05/07/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8V) z lat: 2015.



Audi A3 8V z 2015 roku to model z trzeciej generacji Audi A3, który charakteryzuje się sportowym wyglądem i zaawansowanymi technologiami.

Wnętrze Audi A3 8V z 2015 roku było nowoczesne i stylowe, z wieloma zaawansowanymi funkcjami, takimi jak system multimedialny z ekranem dotykowym, system nawigacji satelitarnej, klimatyzację automatyczną oraz zaawansowane systemy bezpieczeństwa, takie jak asystent pasa ruchu, asystent parkowania i system monitorowania martwego pola.

Audi A3 8V z 2015 roku był dostępny w różnych wersjach nadwozia, w tym jako pięciodrzwiowy hatchback, trzydrzwiowy hatchback i czterodrzwiowy sedan. Samochód był napędzany różnymi silnikami, w tym benzynowymi, wysokoprężnymi i hybrydowymi, z mocą od 110 do 400 KM.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A4 i S4 (B9, 8W) (2020-2022) - schematy bezpieczników i przekaźników

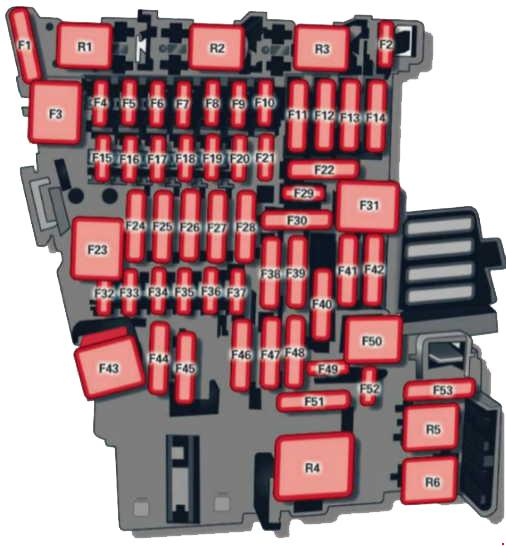

Panel przyrządów

Audi A3 i S3 8V (2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F1 Elementy silnika 30
F2 Regulacja siedziska 10
F3 Pokrywa pompy hydraulicznej (kabriolet) 40
F4 Sterowanie MM, komponenty MMI 7,5
F5 Wejście 5
F6 System alarmowy antykradzieżowy 5
F7 Sterowanie klimatyzacją/ogrzewaniem, dźwignia zmiany biegów (automatyczna skrzynia biegów), ogrzewanie postojowe, cewka przekaźnika ogrzewania tylnej szyby 10
F8 Diagnoza, elektryczny włącznik hamulca postojowego, włącznik światła, czujnik deszczu/światła, oświetlenie wewnętrzne 10
F9 Moduł przełącznika kolumny kierownicy 1
F10 Wyświetlacz 5
F11 Odwracalne napinacze pasów bezpieczeństwa po stronie kierowcy 25
F12 Obszar MMI 15 / 20
F13 Adaptacyjny moduł sterujący przepustnic 20
F14 Dmuchawa układu klimatyzacji 30
F15 Elektroniczna blokada kolumny kierownicy 10
F 16 Obszar MMI 7,5
F17 Klaster instrumentów 5
F18 Tylna kamera 7,5
F19 Przekonać kluczowy moduł sterowania systemem, system zbiorników 7,5
F20 System zbiorników 7,5
F21
F22
F23 Oświetlenie zewnętrzne, podgrzewane dysze płynu do spryskiwaczy 40
F24 Panoramiczny moduł sterowania szyberdachem/górnym elektrycznie, górny zatrzask zasilania (kabriolet) 20 / 30
F25 Drzwi boczne/drzwi kierowcy (np. elektryczne szyby) 30
F26 Ogrzewanie siedzenia 30
F27 Wzmacniacz dźwięku 30
F28 Górny moduł sterujący zasilania, elektronika (Cabriolet) 5
F29 Światła wewnętrzne 7,5
F30
F31 Oświetlenie zewnętrzne 40
F32 Systemy wspomagania kierowcy 7,5
F33 Poduszka powietrzna 5
F34 Podświetlenie przycisków, cewki górnej kabiny w przekaźniku ogrzewania (Cabriolet) i przekaźniku gniazdowym, dźwięk wnętrza, włącznik światła cofania, czujnik temperatury, czujnik poziomu oleju 7,5
F35 Diagnoza, system sterowania zasięgiem reflektorów, czujnik jakości powietrza, automatyczne przyciemnianie lusterka wstecznego 10
F36 Prawy kierunkowskaz / prawy reflektor LED 15
F37 Lewy kierunkowskaz / lewe światło główne LED 15
F38
F39 Drzwi boczne drzwi/przedniego pasażera (na przykład elektryczne szyby) 30
F40 Gniazda 20
F41 Odwracalne napinacze pasów bezpieczeństwa po stronie pasażera z przodu 25
F42 Elementy centralnego zamka, system spryskiwaczy przedniej szyby 40
F43 Reflektory, oświetlenie 30
F44 Napęd na wszystkie koła 15
F45
F46
F47
F48
F49 Rozrusznik, czujnik sprzęgła, cewka przekaźnika świateł przednich 5
F50
F51
F52
F53 Odmgławiacz tylnej szyby 30

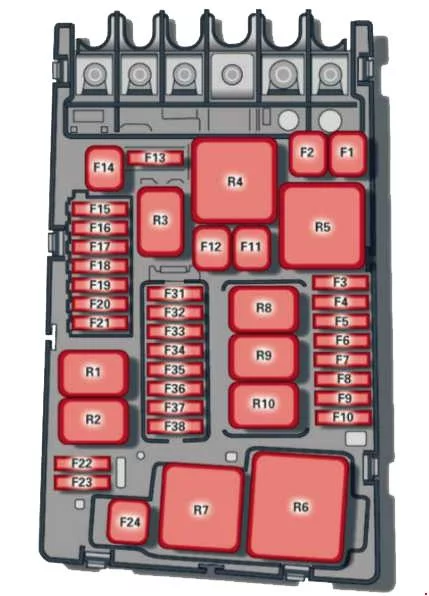

Numer Opis Ampery [A]
F1 Moduł sterujący ESC 40
F2 Moduł sterujący ESC 40
F3 Moduł sterujący silnika (benzyna/diesel) 15 / 30
F4 Chłodzenie silnika, elementy silnika, przekaźnik cewki pomocniczej nagrzewnicy (1+2), przekaźnik pompy wtrysku powietrza wtórnego 5 / 10
F5 Elementy silnika, układ zbiorników 7,5 / 10 / 15
F6 Czujnik światła hamowania 5
F7 Elementy silnika, pompy wody 7,5 / 10 / 15
F8 Czujnik tlenu 10 / 15
F9 Elementy silnika, drzwi wydechowe, moduł sterujący czasem żarzenia, zawór SULEV 5/10/20
F10 Wtryskiwacze paliwa, moduł sterowania paliwem 15 / 20
F11 Grzałka pomocnicza 2 40
F12 Grzałka pomocnicza grzałki 3 40
F13 Moduł sterowania automatyczną skrzynią biegów 15 / 30
F14
F15 Klakson 15
F 16 Cewka zapłonowa 5 / 20
F17 Moduł ESC contra I, moduł sterujący silnika 7,5
F18 Zacisk 30 (napięcie odniesienia) 5
F19 Wycieraczki 30
F20 Klakson 10
F21
F22 Diagnostyka terminala SO 5
F23 Rozrusznik 30
F24 Grzałka pomocnicza 1 40
F25
F26
F27
F28
F29
F30
F31 Pompa próżniowa 15
F32 Reflektory LED 5
