W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V50 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Volvo V50 to kompaktowy samochód osobowy typu kombi, który był produkowany przez szwedzką markę Volvo w latach 2004-2012. Jest to następca modelu Volvo V40 i oferuje stylowy wygląd, wysoką jakość wykonania oraz charakterystyczną dla marki Volvo bezpieczną konstrukcję.

Pod względem stylistycznym, Volvo V50 posiada eleganckie i smukłe linie, które nadają mu sportowego i dynamicznego wyglądu. Charakterystycznymi cechami są wyraźnie zarysowane reflektory, chromowana atrapa chłodnicy oraz charakterystyczne, pionowe lampy tylnego oświetlenia.

Wnętrze Volvo V50 cechuje się wysokim poziomem wykończenia i ergonomicznym układem. Kabina pasażerska oferuje dużo miejsca dla kierowcy i pasażerów oraz wygodne siedzenia. Wnętrze jest praktyczne i dobrze zorganizowane, z licznymi schowkami i przegródkami na drobne przedmioty. Materiały wykończeniowe są wysokiej jakości, a wyposażenie obejmuje m.in. system multimedialny, klimatyzację, elektryczne sterowanie szyb i wiele innych funkcji.

Volvo V50 oferuje różne jednostki napędowe, w tym benzynowe i diesla, z różnymi pojemnościami i mocami. Silniki są charakteryzowane przez płynne przyspieszenie, ekonomiczność i wysoką trwałość. Samochód oferuje również różne opcje skrzyni biegów, w tym manualne i automatyczne.

Pod względem bezpieczeństwa, Volvo V50 jest znane ze swojej doskonałej reputacji. Samochód wyposażony jest w wiele zaawansowanych systemów bezpieczeństwa, takich jak system ABS, system kontroli trakcji, system kontroli stabilności, liczne poduszki powietrzne oraz systemy wspomagające hamowanie.

Podsumowując, Volvo V50 to stylowe i praktyczne kombi, które oferuje wysoką jakość wykonania, komfortową jazdę, zaawansowane systemy bezpieczeństwa i różnorodność jednostek napędowych. Jest to atrakcyjna opcja dla osób poszukujących kompaktowego samochodu o eleganckim wyglądzie, funkcjonalności i wysokim poziomie bezpieczeństwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

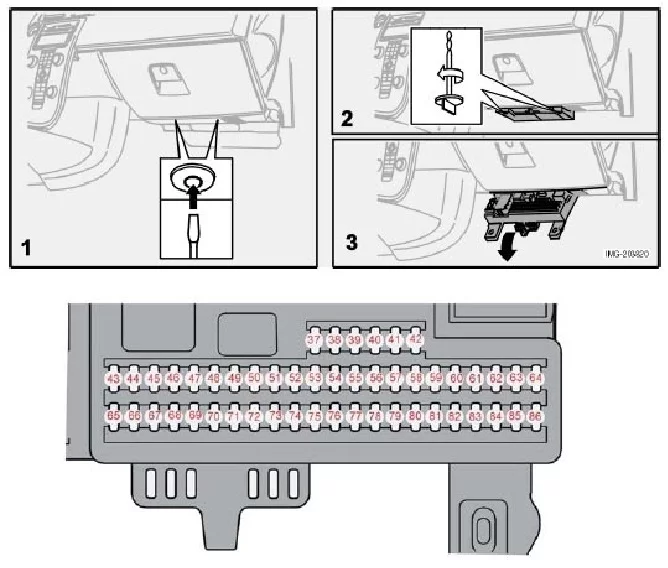

Znajduje się pod schowkiem po stronie pasażera.

Volvo V50 (2004-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
37 Zapasowy
38 Zapasowy
39 Zapasowy
40 Zapasowy
41 Zapasowy
42 Zapasowy
43 15 Telefon, system audio, system nawigacji Volvo, Bluetooh (opcjonalnie)
44 10 Układ SRS, ECM (5-cyl.)
45 15 Bezpiecznik zapalniczki samochodowej, gniazdko 12 V na tylnym siedzeniu
46 5 Oświetlenie – schowek na rękawiczki, deska rozdzielcza i podkładki
47 5 Oświetlenie wewnętrzne
5 2012: Pilot do otwierania bram garażowych (opcja)
48 15 Wycieraczki
15 spryskiwacz tylnych drzwi
49 10 SRS / czujnik masy pasażera (OWS)
50 Zapasowy
51 10 Dodatkowa nagrzewnica do przedziału pasażerskiego, napęd na cztery koła, przekaźnik filtra paliwa, ogrzewanie
52 5 Moduł sterujący skrzyni biegów (TCM) ABS
53 10 Wspomaganie kierownicy
54 10 Asystent parkowania, Bixenon (opcja)
55 20 Moduł sterujący systemu bezkluczykowego
2009-2010: nie używany
56 10 Moduł zdalnego sterowania, moduł sterujący syreną
10 2011: Moduł zdalnego kluczyka Volvo Navigation System, moduł sterujący syreny sygnałowej
57 15 Złącze danych (DLC), włącznik świateł hamowania
58 7,5 Światła drogowe (prawe), przekaźnik lampy pomocniczej
59 7,5 Lewe światło drogowe
60 15 Podgrzewany fotel kierowcy (opcja)
61 15 Podgrzewany fotel pasażera (opcja)
62 20 Szyberdach
63 20 Blokada szyb i drzwi — tylna klapa, strona pasażera
64 5 RTI / system audio, radio satelitarne Sirius (opcja), system nawigacji Volvo (opcja)
65 5 System nagłośnieniowy
66 10 Moduł sterujący systemu audio-nawigacyjnego (ICM), kontrola klimatu
10 2009-2012: Klimatyzacja modułu sterowania dźwiękiem (ICM).
67 Zapasowy
68 5 Tempomat
69 5 Klimatyzacja, czujnik deszczu, przycisk BLIS
70 Zapasowy
71 Zapasowy
72 Zapasowy
73 5 Szyberdach, przednie oświetlenie podsufitki, automatycznie przyciemniane lusterko (opcja), przypomnienie o zapięciu pasów bezpieczeństwa
74 15 Moduł paliwowy (bezpiecznik pompy paliwowej)
75 Zapasowy
76 Zapasowy
77 15 Gniazdko elektryczne w bagażniku, AEM, bezpiecznik zapalniczki
15 2009-2011: Moduł sterowania wyposażeniem pomocniczym (AEM)
78 Zapasowy
79 5 Światła cofania
5 2012: Światło cofania, zaciemnienie, wewnętrzne lusterko wsteczne
80 Zapasowy
81 20 Blokada szyb i drzwi — tylne drzwi kierowcy
82 25 Szyba sterowana elektrycznie – przednie drzwi po stronie pasażera
83 25 Blokada szyb i drzwi — przednie drzwi kierowcy
84 25 Elektryczny fotel pasażera
85 25 Fotel kierowcy sterowany elektrycznie
86 5 Oświetlenie wnętrza, oświetlenie przedziału bagażowego, elektryczne fotele, wskaźnik poziomu paliwa (1,8F)
5 2009-2011: Przekaźnik oświetlenia wnętrza, oświetlenie bagażnika, elektryczne fotele
Zobacz także:  Volvo S80 (2014) - schematy bezpieczników i przekaźników



Komora silnika

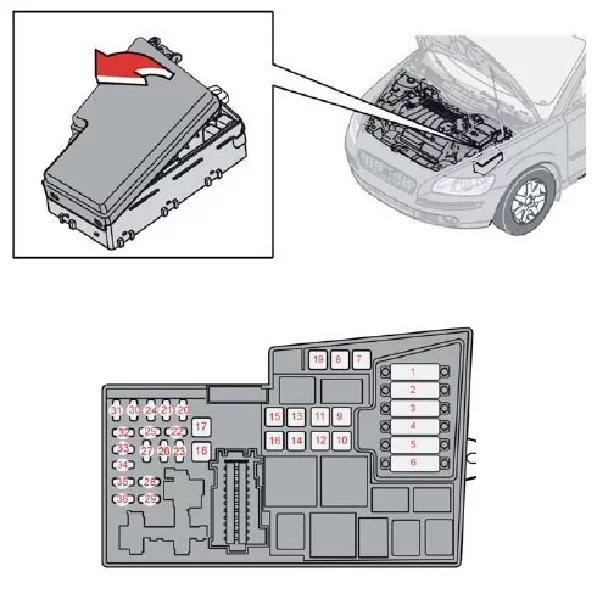

Skrzynka bezpieczników umieszczona po lewej stronie komory silnika, za osłoną ochronną.

Volvo V50 (2004-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 Wentylator chłodnicy
2 80 Wspomaganie kierownicy (nie dotyczy silnika 1,6 l)
3 60 Skrzynka bezpieczników w przedziale pasażerskim
4 60 Skrzynka bezpieczników w przedziale pasażerskim
5 80 Element kontroli klimatu, nagrzewnica dodatkowa PTC (opcja)
6 60 Świece żarowe (4-cyl. olej napędowy).
70 Świece żarowe (5-cyl. Diesel).
2009-2011: Nie używany
60 2012: Świece żarowe (DRIVe)
70 2012: Świece żarowe (5-cyl. olej napędowy)
7 30 Pompa ABS
8 20 Zawory ABS
9 30 Zarządzanie silnikiem
10 40 Wentylator.
11 20 Spryskiwacze reflektorów
12 30 Ogrzewana tylna szyba
13 30 Przekaźnik rozrusznika
14 40 Doczepiany (w zależności od konfiguracji)
15 Zapasowy
16 30 System informacyjno-rozrywkowy
17 30 Wycieraczki
18 40 Dostawa do skrzynki bezpieczników w przedziale pasażerskim
19 Zapasowy
20 15 Sygnał dźwiękowy
21 20 Dodatkowa nagrzewnica paliwowa, nagrzewnica wewnętrzna.
2009-2011: nie używany
22 Zapasowy
23 10 Moduł sterujący silnika ECM (5-cyl. benzyna), skrzynia biegów (TCM)
24 20 Podgrzewany filtr paliwa, miska olejowa z elementem PTC (5-cyl. olej napędowy)
2009-2011: nie używany
25 Zapasowy
10 2012: Centralny moduł elektroniczny (CEM) (system start/stop)
26 15 Stacyjka
27 10 Sprężarka klimatyzacji
28 Zapasowy
29 15 Przednia lampa przeciwmgielna
15 2012: Światła do jazdy dziennej (DRL) (opcja)
30 3 Moduł sterujący silnika ECM (benzyna 1,6 l, olej napędowy 2,0 l)
2009-2011: nie używany
10 2012: Pompa płynu chłodzącego (Start / Stop)
31 10 Regulator napięcia, 4-cyl.
2009-2011: nie używany
32 10 Wtryskiwacze (5-cyl. benzyna), sonda lambda (4-cyl. benzyna), chłodnica powietrza doładowującego (4-cyl. olej napędowy), czujnik masowego przepływu powietrza i sterowanie turbosprężarką (5-cyl. olej napędowy)
10 2009-2011: Wtryskiwacze paliwa
10 2012: Wtryskiwacze (5-cyl. benzyna), zawór sterujący turbosprężarką (5-cyl. olej napędowy), czujnik poziomu oleju (5-cyl. olej napędowy), zawór sterujący, zużycie paliwa (DRIVe), czujnik masowego przepływu powietrza (DRIVe), Kontroluj silnik z turbodoładowaniem (Prowadź samochód)
33 20 Sonda lambda i pompa próżniowa (5-cyl. benzyna), moduł sterujący silnika (5-cyl. olej napędowy), podgrzewacz filtra oleju napędowego (4-cyl. olej napędowy).
20 2009-2011: Podgrzewana sonda lambda, pompa próżniowa
20 2012: Pompa próżniowa (5-cyl. benzyna), cewka przekaźnika, przekaźnik, pompa próżniowa (5-cyl. benzyna), ECM (5-cyl. olej napędowy), podgrzewany filtr paliwa (DRIVe)
34 10 Cewki zapłonowe (benzyna), wtryskiwacze (benzyna 1,6 l), pompa paliwowa (4-cyl. olej napędowy), presostat, klimatyzacja (5-cyl.), świece żarowe i układ sterowania EGR (5-cyl. olej napędowy)
10 2009-2011: Cewki zapłonowe, czujnik ciśnienia klimatyzacji
10 2012: Cewki zapłonowe (benzyna), Wyłącznik ciśnieniowy, układ klimatyzacji (5-cyl.), Świece żarowe (5-cyl. Diesel), Układ sterowania EGR (5-cyl. Diesel), Pompa paliwowa (DRIVe), Lambda- Sond (DRIVe), moduł sterujący silnika (start/stop), cewki przekaźników, przekaźnik układu start/stop
35 15 Czujniki zaworów silnika, przekaźnik klimatyzacji, czujnik łapania oleju (5-cyl. benzyna), ECM (5-cyl. olej napędowy), układ odzyskiwania oparów paliwa (benzyna), wtryskiwacze (benzyna 1,8 / 2,0 l), czujnik masowego przepływu powietrza MAF (5-cylindrowy silnik benzynowy, 4-cylindrowy silnik wysokoprężny), regulator turbo (4-cylindrowy silnik wysokoprężny), presostat wspomagania układu kierowniczego (benzyna 1,6 l), układ kontroli spalin EGR (4-cylindrowy silnik wysokoprężny)
15 2009-2011: Zawory manometru silnika, przekaźnik klimatyzacji, cewka przekaźnika, miska olejowa elementu PTC, kanister, miernik masy powietrza
15 2012: układ klimatyzacji, element PTC, łapacz oleju (benzyna 5-cylindrowa), czujnik MAF (benzyna 5-cylindrowa), zawór sterujący turbosprężarką (benzyna 5-cylindrowa), zmienne fazy rozrządu (benzyna 5-cylindrowa), wtryskiwacze (2.0 l benzyna), zawór EVAP (benzyna 2,0 l), zawór regulacji mieszanki paliwowo-powietrznej (benzyna 2,0 l), zawór regulacji ciśnienia paliwa (5-cyl. olej napędowy), sterowanie silnikiem (5-cyl. olej napędowy), układ EGR (DRIVe )
36 10 Moduł sterujący silnika ECM (nie 5-cyl. Diesel), czujnik położenia pedału przyspieszenia, sonda lambda (5-cyl. Diesel)
10 2012: Moduł sterujący silnika (benzyna, DRIVe), czujnik położenia pedału przyspieszenia (5-cyl. Diesel), sonda lambda (5-cyl. Diesel)
Zobacz także:  Volvo S80 (2006) - schematy bezpieczników i przekaźników

Volvo V50 (2004-2012) - schematy bezpieczników i przekaźników

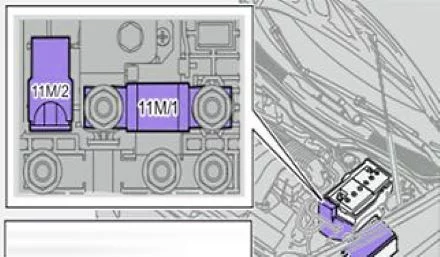

Samochody wyposażone w system Start/Stop posiadają dodatkową tablicę w komorze silnika. Jest przymocowany z boku akumulatora i składa się z wkładek topikowych dużej mocy:

  • 11M / 1  – rozdzielacz elektryczny (125 A);
  • 11M/2  – Czujnik monitorowania akumulatora (15 A).
