Volvo FH 4 (2013-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FH 4 z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. Volvo FH 4 to seria ciężarówek wprowadzona na rynek w 2013 roku, zastępująca poprzedni model Volvo FH 13. Charakteryzuje się ona nowoczesnym designem, zintegrowanym systemem bezpieczeństwa i […]

05/13/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FH 4 z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.

Volvo FH 4 to seria ciężarówek wprowadzona na rynek w 2013 roku, zastępująca poprzedni model Volvo FH 13. Charakteryzuje się ona nowoczesnym designem, zintegrowanym systemem bezpieczeństwa i udoskonaloną kabiną kierowcy.

Volvo FH 4 dostępne jest w wersjach o różnej mocy silnika, w tym z turbodoładowaniem i systemem wtrysku Common Rail, a także z systemem hamowania silnikiem i funkcją start-stop, co zapewnia oszczędność paliwa.

Ciężarówki z serii Volvo FH 4 wyposażone są w różne technologie, takie jak systemy wspomagające kierowcę, w tym systemy bezpieczeństwa i kontroli trakcji. W kabinie kierowcy znajduje się także zaawansowany system multimedialny, który zapewnia wygodę i rozrywkę podczas długich podróży.

Volvo FH 4 jest popularnym modelem ciężarówki, wykorzystywanym zarówno do transportu długodystansowego, jak i ciężkich prac budowlanych. Jego niezawodność, wydajność i innowacyjne rozwiązania technologiczne przyczyniły się do ugruntowania pozycji Volvo jako lidera w branży transportowej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników i przekaźników

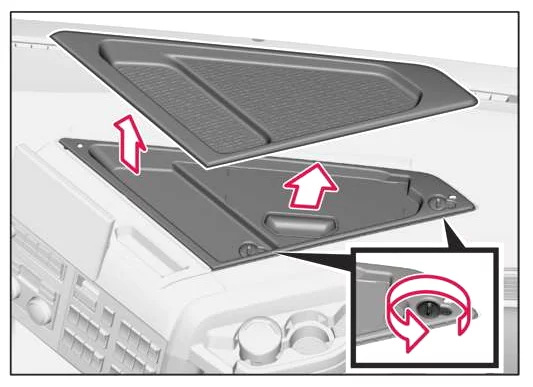

Główny bezpiecznik i skrzynka przekaźników znajdują się w konsoli środkowej za osłoną ochronną.

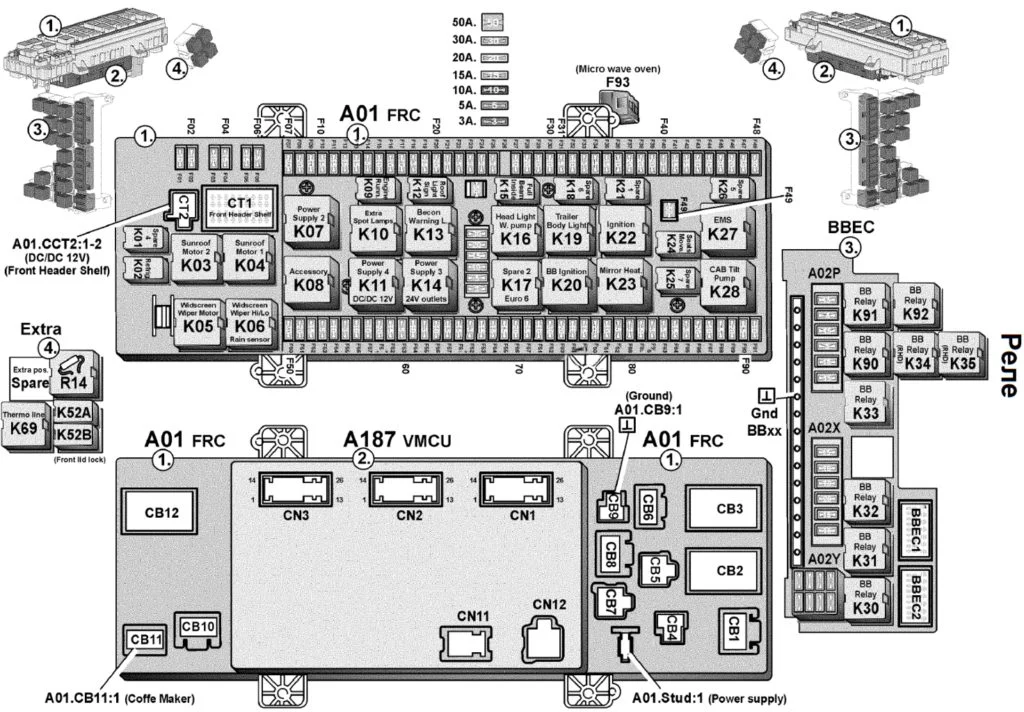

Volvo FH 4 (2013-2023) - schematy bezpieczników i przekaźników

Volvo FH 4 (2013-2023) - schematy bezpieczników i przekaźników

Opis

Bezpieczniki

F 1 10A Gniazdo zasilania 12 V
F 2
F 3 Przygotowanie telewizora 10A, zasilanie
F 4
F 5
F 6 5A Przełącznik na korpusie (opcjonalnie), zasilacz
F 7 30A Rozdzielnica elektryczna nadwozia (opcja), główne zasilanie 1 (30A)
F 8 20A Rozdzielnica elektryczna nadwozia (opcja), główne zasilanie 2 (20A)
F 9
F10 USB 3A
F11 15A Dodatkowe reflektory dachowe EL1-
F12 15A Światła ostrzegawcze świateł dachowych, EL4
F13 15A Podgrzewacz siedzenia kierowcy i pasażera, blokada antyalkoholowa, zasilanie silnika
F14
F15 10A Szablon ze światłem na dach lub dach, EL 5
F 16 10A Wiązka główna w obszarze szablonu, EL 0
F17
F18 3A HMIIOM (moduł we/wy interfejsu człowiek-maszyna), zasilacz
F19 15 A BBM (moduł nadwozia (opcjonalny)), zasilacz
F20 20A DDM/PDM (moduł drzwi kierowcy/pasażera) prawy, zasilanie
F21 3A SID (dodatkowa tablica przyrządów), zasilanie
F22 5A Osłona przeciwsłoneczna, zasilanie odchylania leżanki
F23 3A Tachograf, zasilanie
F24 5A Przyrządy, zasilanie
F25 3A System poboru opłat, zasilanie
F26
F27 10A VMCU
F28 20A VMCU
F29 10A Podgrzewane prawe lusterko
F30 10A Podgrzewane lusterko lewe
F31 5A DACU (jednostka sterująca wspomagania kierowcy),
F32 10A APM (kontrola ciśnienia powietrza)
F33 3A Bezprzewodowy pilot zdalnego sterowania
F34 5A Elektryczny zamek przedniej pokrywy
F35 15A Moduł sterujący wentylatora chłodnicy postojowej
F36 5A Kamera
F37 20A ABS/EBS, zasilanie
F38 20A CCM (moduł kontroli klimatu),
F39 20A Podgrzewacz przewodu paliwowego,
F40 3A Tachograf, zasilanie obwodu zapłonu
F41 15A EMS (system zarządzania silnikiem), główne zasilanie ECU
F42 15A Kontrolowane obciążenia 1 jednostka EMS
F43 10A Podgrzewacz filtra paliwa
F44 10A Kontrolowane obciążenia 2 jednostki EMS
F45 30A Zasilanie silnika pompy odchylania kabiny
F46 przyczepa 20A, ABS/EBS,
F47
F48
F49 50A Obudowa głównego zasilacza (opcjonalnie)
F50 30A Zasilacz pomocniczy do ekspresu do kawy
F51 20A Silnik wycieraczek szyby przedniej, wł./wył. niska/wysoka prędkość
F52 15A Zasilanie silnika szyberdachu
F53 przełącznik wideo 5A,
F54
F55 3A Alarm, zasilanie.
F56 10 A
F57 10A Oświetlenie wewnętrzne
F58 Wzmacniacz 15A, zasilacz
F59 Przetwornica 15A, zasilacz z górnej półki
F60 Przetwornica 15A, zasilanie deski rozdzielczej
F61 20A DDM/PDM (moduł drzwi kierowcy/pasażera) lewy, zasilanie
F62 Złącze diagnostyczne OBD 5A, zasilanie
F63 10A CIOM (moduł wejścia/wyjścia kabiny), zasilacz
F64 15A Gniazdo zasilania 24 V 1 w desce rozdzielczej
F65 15A Gniazdo zasilania 24V 2 w panelu łóżka
F66 3A TIS (System Informacji o Transporcie) i System Telematyczny
F67 Zapalniczka 15A
F68 15A VMCU
F69 15A Ogrzewanie postojowe kabiny, zasilanie
F70 20A TECU (elektroniczny moduł sterujący skrzynią biegów)
F71 15A Silnik pompy spryskiwaczy reflektorów
F72 5A
F73 30A Centralka elektryczna nadwozia (opcja), zasilanie zapłonu
F74 20A Centralka elektryczna nadwozia (opcja), zasilanie zapłonu
F75 10A Lodówka
F76 15A
F77
F78
F79
F80 3A LECM (moduł kontroli środowiska życia),
F81 5A SRS (stały system przytrzymujący), poduszka powietrzna, zasilanie obwodu zapłonu
F82 3A GLONASS
F83
F84
F85 3A FMS (Fleet Management System), złącze, zasilanie obwodu zapłonu
F86
F87
F88 Blokada antyalkoholowa 5A, zasilanie
F89
F90 15A Silnik fotela
F91 Złącze 10A FMS, zasilanie
F92 Tachograf, adaptacja-przełącznik ADR
F93 kuchenka mikrofalowa
F94 Przełącznik adaptacyjny ADR
F95 Przełącznik adaptacyjny ADR
Zobacz także:  Volvo V60 (2016) - schematy bezpieczników i przekaźników



Przekaźniki

  • K01-.
  • K02 Przekaźnik, lodówka
  • K03 Przekaźnik silnika szyberdachu 2
  • K04 Przekaźnik, silnik szyberdachu 1
  • K05 Przekaźnik, wł./wył. wycieraczki przedniej
  • K06 Przekaźnik, wycieraczka przednia, niska/wysoka prędkość
  • K07 Przekaźnik centralki elektrycznej nadwozia (opcja), zasilanie
  • K08 Przekaźnik, akcesoria
  • K09 Przekaźnik ogrzewania siedzenia
  • Przekaźnik K10, centralka elektryczna nadwozia (opcja), dodatkowe reflektory punktowe
  • K11 Przekaźnik, zasilanie 4
  • K12 Przekaźnik, szablon świetlików dachowych
  • K13 Przekaźnik, migające światła ostrzegawcze
  • K14 Przekaźnik, zasilanie 3
  • K15 Przekaźnik świateł drogowych w obszarze szablonu
  • K16 Przekaźnik, pompa spryskiwacza reflektorów
  • K17 TECU (elektroniczny moduł sterujący skrzynią biegów)
  • K18-.
  • K19-.
  • K20 Przekaźnik, obwód zapłonu BB
  • K21 Przekaźnik, podgrzewane lusterka
  • K22 Przekaźnik, zapłon
  • K23-.
  • K24 Przekaźnik, regulowane siedzenie
  • K25-.
  • K26-.
  • K27 Przekaźnik, system zarządzania silnikiem
  • K28 Przekaźnik, pompa przechylania kabiny
  • K30 Przekaźnik, włączanie tylnego podnośnika/dźwig
  • K31 Przekaźnik dodatkowego reflektora przedniego EL6
  • K32 Przekaźnik, światło robocze cofania EL2
  • K33 Przekaźnik, oświetlenie robocze kabiny/nadwozia EL3
  • K34-.
  • K35-.
  • K48 Przekaźnik mocy, podgrzewanie silnika
  • K52A Przekaźnik mocy, silnik FLL 1-
  • K52B Przekaźnik mocy, silnik FLL 2-
  • K65 Przekaźnik rozrusznika-
  • K69 Przekaźnik, podgrzewacz paliwa
  • K70A Przekaźnik, przełącznik adaptacyjny ADR3/SLP
  • K70B Przekaźnik, przełącznik adaptacyjny ADR3/SLP
  • K71 Przekaźnik, przełącznik audio, telematyka, L+
  • K90
  • K91
  • K92
  • K95 Przekaźnik, kuchenka mikrofalowa
  • K96
Zobacz także:  Volvo S60 (2021) - schematy bezpieczników i przekaźników

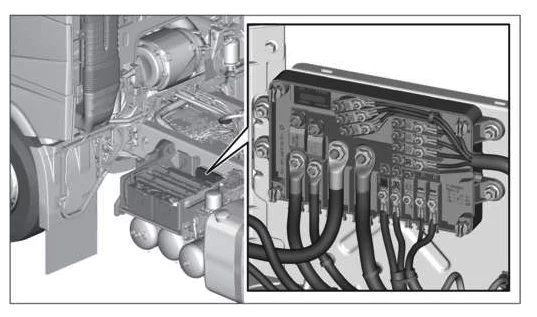

Skrzynka przy akumulatorze

Volvo FH 4 (2013-2023) - schematy bezpieczników i przekaźników

Opis

  1. Korpus 200A
  2. 100A FRC Kabina kierowcy, centrum bezpieczników i przekaźników
  3. 30A Sterowanie podwoziem przednim FCIOM
  4. 30A Centrum sterowania podwoziem CCIOM
  5. 30A Sterowanie tylnym podwoziem RCIOM
  6. 30A Sterowanie podwoziem przednim FCIOM
  7. 30A Centrum sterowania podwoziem CCIOM
  8. 30A Sterowanie tylnym podwoziem RCIOM
  9. 30A Kierowanie przednią osią FAS
  10. 40A Chłodnica postojowa PCCU
  11. 23A Jednostka sterująca po zabiegu ACM
  12. 23A Sterowanie osią pomocniczą
Zobacz także:  Volvo V70 i XC70 (2008) - schematy bezpieczników i przekaźników
