W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S40 z lat: 2011.

W roku 2011, Volvo S40 kontynuowało swoją obecność na rynku jako kompaktowy samochód osobowy marki Volvo. Poniżej znajdują się kilka kluczowych informacji o modelu Volvo S40 z tego okresu:

  1. Design i styl: Model S40 w roku 2011 utrzymywał charakterystyczny design, który łączył skandynawską prostotę z elegancją. W tym okresie samochód mógł wprowadzać pewne ewolucje stylistyczne, dostosowując się do aktualnych trendów.
  2. Bezpieczeństwo: Bezpieczeństwo nadal pozostawało priorytetem marki Volvo. Volvo S40 oferowało zaawansowane systemy bezpieczeństwa, w tym systemy ochrony przed kolizjami, systemy kontroli stabilności i wiele innych, aby zapewnić jak najwyższy poziom bezpieczeństwa pasażerom.
  3. Kabina i wyposażenie: Wnętrze S40 w roku 2011 było projektowane, aby łączyć komfort i funkcjonalność. Deska rozdzielcza była nowoczesna, a jakość wykończenia wnętrza była nadal na wysokim poziomie.
  4. Technologie: Model wciąż oferował różnorodne technologie, takie jak systemy multimedialne, nawigacyjne oraz zaawansowane systemy wspomagające jazdę i parkowanie.
  5. Warianty napędowe: Volvo S40 z roku 2011 było dostępne w różnych wariantach napędowych, obejmując benzynowe i wysokoprężne silniki o różnej mocy.
  6. Dynamika i komfort: Model S40 oferował dynamiczną jazdę, komfortowe prowadzenie i wygodne wnętrze, co przekładało się na zadowolenie kierowców i pasażerów.
  7. Opcje wyposażenia: Klienci mieli dostęp do różnych wariantów wyposażenia, co pozwalało na spersonalizowanie samochodu zgodnie z indywidualnymi preferencjami.
  8. Konkurencja: W 2011 roku, Volvo S40 wciąż konkurowało z innymi kompaktowymi modelami luksusowymi, takimi jak Audi A3, BMW Serii 3 Compact czy Mercedes-Benz klasy C.
  9. Dziedzictwo Volvo: Samochód nadal kontynuował dziedzictwo marki Volvo, skupiając się na innowacjach, bezpieczeństwie i komforcie podróżowania.
Zobacz także:  Volvo S60 (2016) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

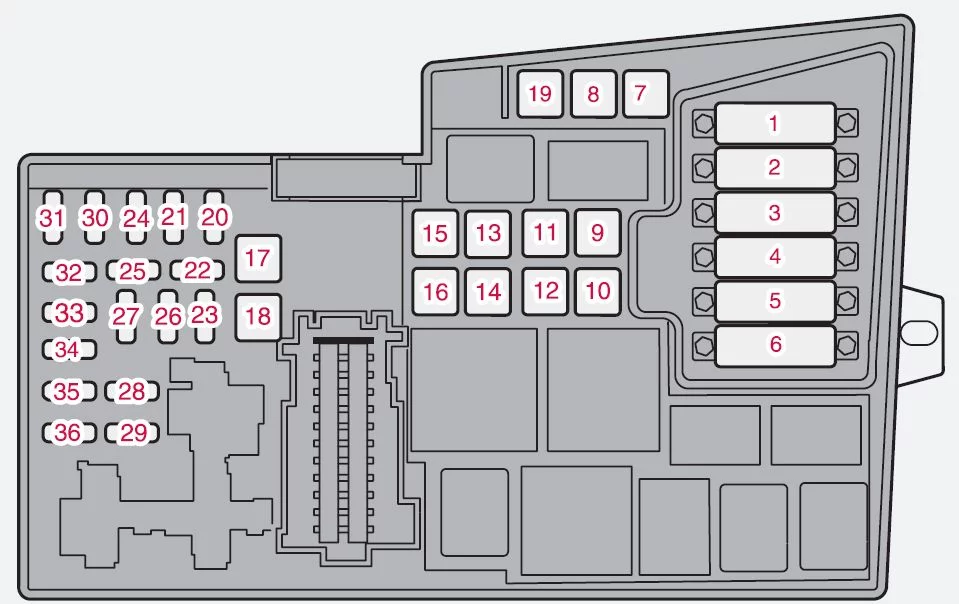

Skrzynka bezpieczników w komorze silnika

Volvo S40 (2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wentylator chłodziwa (chłodnica) 50
2 Wspomaganie kierownicy 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Element, jednostka klimatyczna 80
6
7 Pompa ABS 40
8 Zawory ABS 20
9 Funkcje silnika 30
10 Dmuchawa systemu klimatyzacji 40
11 Spryskiwacze reflektorów 20
12 Zasilanie ogrzewanej tylnej szyby 30
13 Przekaźnik silnika rozrusznika 30
14 Złącze przyczepy (akcesoria) 40
15
16 Kanał do systemu audio 30
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19
20 Klakson 15
21
22
23 Moduł sterujący silnika (ECM)/moduł sterujący skrzyni biegów (TCM) 10
24
25
26 Stacyjka 15
27 Sprężarka klimatyzacji 10
28
29 Przednie światła przeciwmgielne* 15
30
31
32 Wtryskiwacze paliwa 10
33 Podgrzewany czujnik tlenu, pompa próżniowa 20
34 Cewki zapłonowe, czujnik ciśnienia klimatyzatora 10
35 Zawory czujników silnika, przekaźnik klimatyzacji, cewka przekaźnika, separator oleju elementu PTC, kanister, masowy miernik powietrza 15
36 Moduł sterujący silnika (ECM), czujnik przepustnicy 10
Zobacz także:  Volvo C70 (2003-2005) - schematy bezpieczników i przekaźników

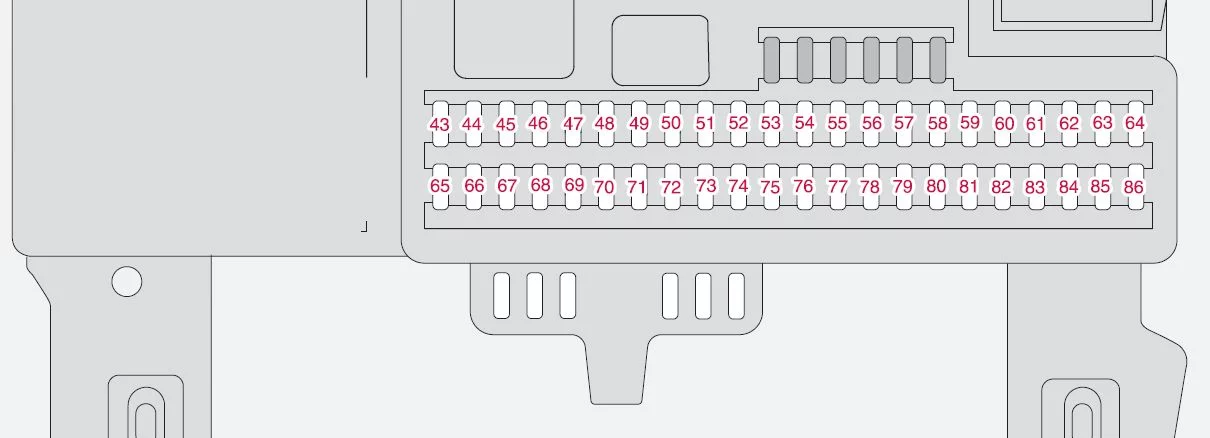

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Volvo S40 (2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
37 Nie w użyciu
38 Nie w użyciu
39 Nie w użyciu
40 Nie w użyciu
41 Nie w użyciu
42 Nie w użyciu
43 System audio, Bluetooth, system nawigacji Volvo* 15
44 Dodatkowy układ przytrzymujący (SRS), moduł sterujący silnika 10
45 Gniazdo 12 V w tylnej części morza 15
46 Oświetlenie – schowek, deska rozdzielcza i miejsca na nogi 5
47 Oświetlenie wewnętrzne 5
48 Spryskiwacze szyby przedniej 15
49 Dodatkowy system przytrzymujący (SRS), czujnik masy pasażera (OWS) 10
50
51 AWD, przekaźnik filtra paliwa 10
52 Moduł kontroli skrzyni biegów (TCM), ABS 5
53 Wspomaganie kierownicy 10
54 Asystent parkowania*, aktywne światła zakrętowe* 10
55
56 Moduł zdalnego klucza Volvo Navigation System, moduł sterowania syreną alarmową 10
57 Gniazdo diagnostyki pokładowej, włącznik świateł hamowania 15
58 Prawe światło drogowe, przekaźnik świateł pomocniczych 7,5
59 Lewe światło drogowe 7,5
60 Podgrzewany fotel kierowcy* 15
61 Podgrzewany fotel pasażera* 15
62 Szyberdach*
63 Elektryczna szyba i zamek drzwi – tylne drzwi boczne pasażera 20
64 Radio satelitarne Sirius* 5
65 System nagłośnienia 5
66 Moduł sterujący systemu audio (ICM), system klimatyzacji 10
67
68 Tempomat 5
69 System klimatyzacji, czujnik deszczu*, przycisk BLIS* 5
70
71
72
73 Szyberdach, przednie oświetlenie sufitowe, automatycznie przyciemniane lusterko*, przypomnienie o zapięciu pasów bezpieczeństwa 5
74 Przekaźnik pompy paliwa 15
75
76
77 Moduł sterowania urządzeniami pomocniczymi (AEM) 15
78
79 Światła zapasowe 5
80
81 Elektryczna szyba i zamek drzwi – tylne drzwi po stronie kierowcy 20
82 Elektrycznie sterowana szyba – boczne drzwi pasażera z przodu 25
83 Elektryczna szyba i zamek drzwi – przednie drzwi po stronie kierowcy 25
84 Fotel pasażera z napędem elektrycznym 25
85 Fotel kierowcy z napędem elektrycznym 25
86 Przekaźnik oświetlenia wnętrza, oświetlenie bagażnika, fotele elektryczne 5
