Volvo C30 (2006-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C30 z lat: 2006, 2007, 2008. Volvo C30 to kompaktowy samochód osobowy produkowany przez szwedzką firmę Volvo. Model ten był produkowany w latach 2006-2013 i charakteryzował się sportowym wyglądem oraz pewnymi innowacyjnymi cechami, które wyróżniały go na tle innych kompaktowych samochodów. Oto […]

08/29/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C30 z lat: 2006, 2007, 2008.

Volvo C30 to kompaktowy samochód osobowy produkowany przez szwedzką firmę Volvo. Model ten był produkowany w latach 2006-2013 i charakteryzował się sportowym wyglądem oraz pewnymi innowacyjnymi cechami, które wyróżniały go na tle innych kompaktowych samochodów.

Oto niektóre cechy i charakterystyki Volvo C30:

  1. Design i stylistyka: Volvo C30 wyróżniał się nietypowym trzydrzwiowym nadwoziem typu hatchback. Jego design nawiązywał do klasycznego modelu Volvo P1800, co nadawało mu pewnego retro-charakteru. Charakteryzował się zaokrąglonymi kształtami, a także wąskimi, wydłużonymi reflektorami.
  2. Sportowy charakter: Mimo że był to kompaktowy samochód, Volvo C30 kładło nacisk na sportowy charakter. Było to widoczne zarówno w designie, jak i w pewnych opcjach wyposażenia oraz ustawieniach zawieszenia.
  3. Bezpieczeństwo: Volvo jest znane ze swoich zaawansowanych systemów bezpieczeństwa, i C30 nie było wyjątkiem. Samochód był wyposażony w wiele zaawansowanych systemów, takich jak systemy wspomagania hamowania, systemy kontroli trakcji, a także poduszki powietrzne i systemy zapobiegania kolizjom.
  4. Wydajność i silniki: Volvo C30 oferowało różne jednostki napędowe, w tym benzynowe i dieslowskie silniki o różnej mocy. Warianty sportowe były dostępne dla tych, którzy poszukiwali lepszych osiągów.
  5. Wyposażenie i technologia: Wnętrze Volvo C30 było funkcjonalne i ergonomiczne, oferując pewne zaawansowane opcje wyposażenia. Systemy multimedialne, nawigacja i inne udogodnienia były dostępne w późniejszych rocznikach.
  6. Konfiguracja wnętrza: Choć Volvo C30 było małym samochodem, wnętrze było starannie zaprojektowane, aby zapewnić komfort i przestronność dla kierowcy i pasażerów. Składane tylne siedzenia umożliwiały zwiększenie przestrzeni bagażowej w razie potrzeby.
  7. Ekskluzywność: Volvo C30 było również postrzegane jako samochód o pewnym stopniu ekskluzywności, co przyciągało klientów, którzy poszukiwali unikalnej i charakterystycznej alternatywy w segmencie kompaktowych samochodów.
Zobacz także:  Volvo V90 (2020) - schematy bezpieczników i przekaźników

Podsumowując, Volvo C30 to kompaktowy samochód, który łączył sportowy design, innowacyjne cechy i zaawansowane systemy bezpieczeństwa. Jego charakterystyczna stylistyka, sprzęt i wydajność sprawiły, że stało się ono interesującą opcją dla osób, które poszukiwały kompaktowego samochodu z pewnym sportowym charakterem i cechami typowymi dla marki Volvo.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

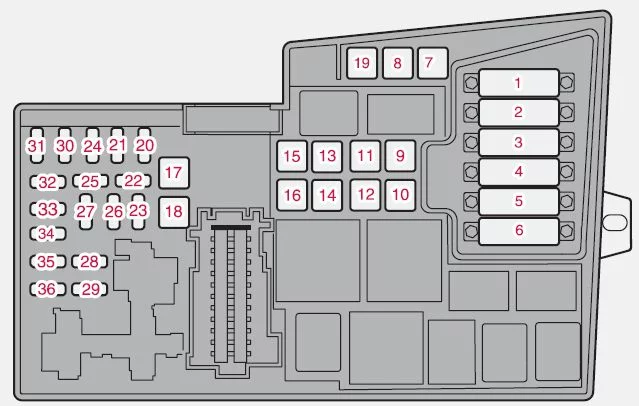

Skrzynka bezpieczników w komorze silnika

Volvo C30 (2006-2008) - schematy bezpieczników i przekaźników

Bezpieczniki 1–6 typu „Bezpiecznik Midi”.

Bezpieczniki 7–18 typu „JCASE”.

Bezpieczniki 19–36 typu „Mini Fuse”.

Numer Ampery [A] Opis
1 50 Wentylator chłodnicy
2) 80 Wspomaganie kierownicy

(nie dotyczy silnika o pojemności 1,6 l).

3) 60 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim.
4 60 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim.
5 80 Element klimatyzacji;

Dodatkowy podgrzewacz PTC

(opcja).

6 60 Świece żarowe

(4-cylindrowy, olej napędowy).

70 Świece żarowe

(5-cylindrowy, olej napędowy).

7 30 Pompa ABS
8 20 Zawory ABS
9 30 Funkcje silnika
10 40 Wentylator
11 20 Spryskiwacz reflektorów
12 30 Zasilanie podgrzewanej szyby tylnej
13 30 Przekaźnik silnika rozrusznika
14 40 Okablowanie przyczepy
15
16 30  Zasilanie do systemu audio-nawigacyjnego
17 30 Wycieraczki
18 40 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim.
19
20 15 Klakson
21 20 Napędzany paliwem dodatkowe ogrzewanie;

Ogrzewanie przedziału pasażerskiego.

22
23 10 Moduł sterujący silnika ECM

(benzyna 5-cylindrowa);

Skrzynia biegów (TCM).

24 20 Podgrzewany filtr paliwa;

Osadnik oleju PTC

(5-cylindrowy olej napędowy).

25 15
26 15 Stacyjka
27 10 Sprężarka klimatyzacji
28
29 15 Przednia lampa przeciwmgielna
30 3) Moduł sterujący silnika ECM

(benzyna 1,6 l, olej napędowy 2,0 l).

31 10 Regulator napięcia;

Alternator 4-cyl.

32 10 Wtryskiwacze

(benzyna 5-cylindrowa);

Sonda lambda

(benzyna 4-cylindrowa);

Chłodnica powietrza doładowującego

(4-cylindrowy olej napędowy);

Czujnik masowego przepływu powietrza i sterowanie turbo

(5-cylindrowy olej napędowy).

33 20 Sonda lambda i pompa próżniowa

(benzyna 5-cylindrowa);

Moduł sterujący silnika

(5-cylindrowy olej napędowy);

Podgrzewacz filtra oleju napędowego

(4-cylindrowy olej napędowy).

34 10 Cewki zapłonowe

(benzyna);

Wtryskiwacze

(benzyna 1,6 l);

Pompa paliwa

(4-cylindrowy olej napędowy);

Przełącznik ciśnienia,

Klimatyzacja

(5-cylindrowy);

Świece żarowe i kontrola emisji EGR

(5-cylindrowy olej napędowy).

35 15 Czujniki silnika dla zaworów;

Cewki przekaźnika;

Elementu PTC klimatyzacji;

Pułapki olejowej (benzyna 5-cylindrowa);

Modułu sterującego silnika ECM

(5-cylindrowy olej napędowy);

Wtryskiwaczy (benzyna 1,8 / 2,0 l);

Masa MAF czujnik przepływu powietrza

(benzyna 5-cylindrowa, 4-cylindrowy diesel);

Sterowanie turbo

(4-cylindrowy diesel);

Przełącznik ciśnienia wspomagania;

Układu kierowniczego

(benzyna 1,6 l);

Kontrola emisji EGR

(4-cylindrowy olej napędowy);

36 10 Moduł sterujący silnika ECM

(nie 5-cylindrowy diesel);

Czujnik położenia pedału przyspieszenia;

Sonda lambda

(5-cylindrowy diesel).

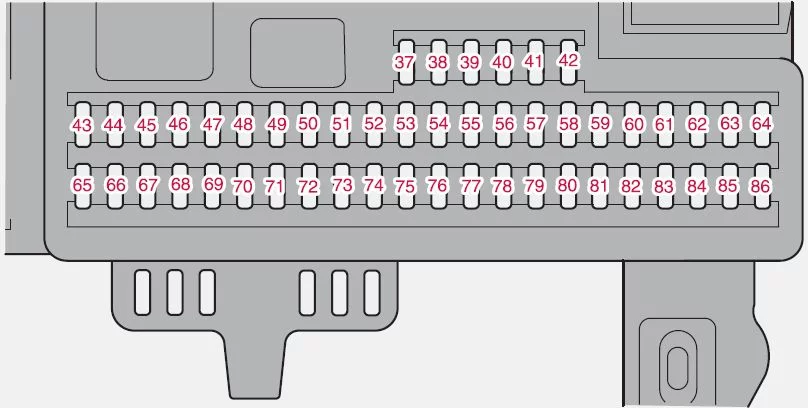

Skrzynka bezpieczników w przedziale pasażerskim

Volvo C30 (2006-2008) - schematy bezpieczników i przekaźników

Bezpieczniki znajdują się pod schowkiem.

Numer Ampery [A] Opis
37
38
39
40
41
42
43 15 Telefon;

System audio;

RTI (opcja).

44 10 Układ SRS;

Moduł sterujący silnika ECM

(5-cylindrowy).

45 15 Gniazdo elektryczne
46 5 Przedział pasażerski;

Schowek i oświetlenie dodatkowe.

47 5 Oświetlenie wewnętrzne
48 15 Spryskiwacz tylnej szyby
49 10 System SRS
50
51 10 Dodatkowa nagrzewnica kabiny;

Przekaźnik filtra paliwa;

Ogrzewanie.

52 5 Moduł sterujący skrzyni biegów (TCM);

Układ ABS.

53 10 Wspomaganie kierownicy
54 10 Wspomaganie parkowania;

Bi-Xenon (opcja).

55 20 Moduł sterujący bezkluczykowy
56 10 Moduł zdalnego sterowania;

Moduł sterujący sygnalizatorem.

57 15 Złącze łącza danych (DLC);

Włącznik światła hamowania.

58 7,5 Światła drogowe prawe;

Cewka przekaźnika lamp pomocniczych.

59 7,5 Światła drogowe lewe
60 15 Ogrzewanie siedzenia

(po stronie kierowcy).

61 15 Ogrzewanie siedzenia

(po stronie pasażera).

62 20 Szyberdach
63
64 5 RTI (opcja)
65 5 System audio-nawigacyjny
66 10 Moduł sterowania systemem audio-nawigacyjnym (ICM);

Sterowanie klimatyzacją.

67
68 5 Tempomat
69 5 Klimatyzacja;

Czujnik deszczu;

Przycisk BLIS.

70
71
72
73 5 Szyberdach;

Górna konsola;

Oświetlenie wnętrza (OHC);

Przypomnienie o zapięciu tylnych pasów;

Lusterko automatyczne przyciemniane.

74 15 Przekaźnik pompy paliwa
75
76
77
78
79 5 Światło cofania
80
81
82 25 Zasilanie przednich prawych drzwi
83 25 Zasilanie lewych przednich drzwi
84 25 Elektryczny fotel pasażera
85 25 Elektryczny fotel kierowcy
86 5 Oświetlenie wewnętrzne;

Oświetlenie przestrzeni ładunkowej;

Elektryczne siedzenia;

Wskaźnik poziomu paliwa (1.8F).
