Volkswagen Jetta I (1979-1983) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Jetta I z lat: 1979, 1980, 1981, 1982, 1983. Volkswagen Jetta I to pierwsza generacja popularnego modelu, który był produkowany w latach 1979-1983. Był to sedan klasy średniej, zbudowany na bazie Golfa I. Auto charakteryzowało się klasycznym wyglądem nadwozia, z prostymi, kanciastymi […]

05/09/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Jetta I z lat: 1979, 1980, 1981, 1982, 1983.

Volkswagen Jetta I to pierwsza generacja popularnego modelu, który był produkowany w latach 1979-1983. Był to sedan klasy średniej, zbudowany na bazie Golfa I. Auto charakteryzowało się klasycznym wyglądem nadwozia, z prostymi, kanciastymi liniami. W kabinie pasażerskiej umieszczono wysokiej jakości materiały wykończeniowe, co wpłynęło na pozytywny odbiór modelu przez klientów.

W Jetcie I zastosowano trzy silniki benzynowe o pojemności 1.1, 1.3 i 1.6 litra oraz jeden silnik wysokoprężny o pojemności 1.6 litra. Moc silników oscylowała w granicach 50-70 KM, co pozwalało na osiągnięcie prędkości maksymalnej na poziomie 140-160 km/h.

Jetta I oferowana była w kilku wersjach wyposażenia, w zależności od preferencji klienta. Standardowo auto wyposażone było w manualną skrzynię biegów, ale opcjonalnie można było zamówić także skrzynię automatyczną. Wśród dodatków znalazły się m.in. klimatyzacja, elektrycznie sterowane szyby i lusterka oraz system audio.

Jetta I spotkała się z pozytywnym odbiorem na rynku, co zaowocowało dużą popularnością modelu i sprzedażą na całym świecie. Wpłynęła także na dalszy rozwój marki Volkswagen i stała się jednym z najważniejszych modeli w historii firmy.

Zobacz także:  Volkswagen Arteon (2017-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

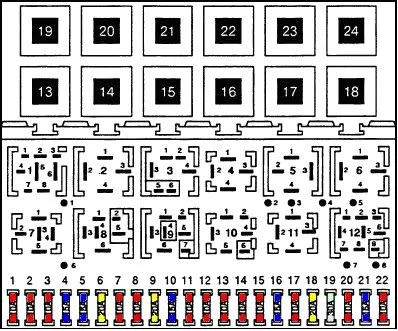

Skrzynka bezpiecznikowa

Volkswagen Jetta I (1979-1983) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Reflektor, światła mijania, lewy 10
2 Reflektor, światła mijania, prawy 10
3 Oświetlenie tablicy rejestracyjnej 10
4 System wycieraczek i spryskiwaczy tylnej szyby 15
5 Wycieraczka/spryskiwacz przedniej szyby 15
6 Dmuchawa świeżego powietrza, klimatyzacja 20
7 Światła tylne, prawe 10
8 Światła tylne, lewe 10
9 Odmgławiacz tylnej szyby 20
10 Światła przeciwmgielne 15
11 Reflektor, światła drogowe, lewy 10
12 Reflektor, światła drogowe, prawy 10
13 Klakson 10
14 Światła zapasowe 10
15 Elektronika silnika 10
16 Elektrycznie sterowany szyberdach, przednia mapa/światło do czytania 15
17 Migacze awaryjne 10
18 Pompa uel (FP), moduł sterujący podgrzewanej sondy lambda (HO2S) 20
19 Wentylator chłodziwa, przekaźnik klimatyzacji 30
20 Światła stopu 10
21 Oświetlenie wewnętrzne, zegar, oświetlenie bagażnika 15
22 Zapalniczka, radio, zwolnienie bagażnika 10
Zobacz także:  Volkswagen Caddy III (2011-2015) - schematy bezpieczników i przekaźników

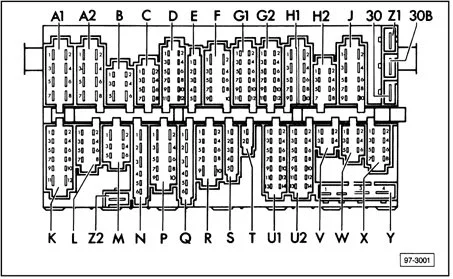

Panel bezpieczników/przekaźników — złącza tylne (numer części Volkswagen 357 937 039)

Volkswagen Jetta I (1979-1983) - schematy bezpieczników i przekaźników
Połączenie i wtyczki Opis
A1 Żółty 8 pinów Wiązka przewodów reflektorów
A2 Żółty 8 pinów Wiązka przewodów reflektorów
B Zielony 6 pinów Wiązka przewodów spryskiwaczy reflektorów
C Żółty 8 pinów Wiązka przewodów silnika reflektora lub wycieraczek
D Zielony 12 pinów Wyposażenie różne, różne (A/C, A/T, podgrzewane siedzenia, ostrzeganie o pasach bezpieczeństwa itp.)
E Zielony 5 pinów Wiązka przewodów przyrządu lub światła hamowania
F Biały 10 pinów Komora silnika/zarządzanie silnikiem, wiązka przewodów, prawa strona (pozycja 10 otwarta)
G1 Biały 12 pinów Komora silnika/zarządzanie silnikiem, prawa strona
G2 Biały 12 pinów Komora silnika/zarządzanie silnikiem, prawa strona (pozycja 12 otwarta)
H1 Czerwony 10 pinów Wiązka przewodów przełącznika kolumny kierownicy
H2 Czerwony 8 pinów Wiązka przewodów przełącznika kolumny kierownicy (pozycja 8 otwarta)
J Czerwony 10 pinów Wiązka przewodów przełącznika kolumny kierownicy
K Czarny 12 pinów Tylna wiązka przewodów
L Czarny 8 pinów Wiązka przewodów hamulca tylnego/postojowego (pozycja 8 otwarta)
M Czarny 6 pinów Wiązka przewodów tylnych/zbiornika paliwa
N Zielony 6 pinów Wiązka przewodów klimatyzacji
P Niebieski 10 pinów Wiązka przewodów odmrażacza tylnej szyby/światła przeciwmgielnego
Q Niebieski 6 pinów Wiązka przewodów wentylatora dmuchawy świeżego powietrza (pozycja 10 otwarta)
R Niebieski 10 pinów Wiązka przewodów włącznika światła
S Biały 5 pinów Wiązka przewodów komory silnika/silnika wycieraczek, prawa strona
T Zielony 2 pin Obwody indywidualne
U1 Niebieski 14 pinów Wiązka przewodów zestawu wskaźników
U2 Niebieski 14 pinów Wiązka przewodów zestawu wskaźników
V Zielony 4 pin Przełącznik kolumny kierownicy Wiązka przewodów wskaźnika wielofunkcyjnego
W Zielony 6 pinów Różne wyposażenie opcjonalne, zależy od typu pojazdu
X Zielony 8 Wiązka przewodów lampki ostrzegawczej
Y nie dotyczy 1 pin 4 złącza jednopunktowe dla obwodu zacisku 30 (niektóre mogą być zmostkowane czerwonym złączem)
Z1 nie dotyczy 1 pin Złącze jednopunktowe
Z2 nie dotyczy 1 pin Złącze jednopunktowe dla obwodu zacisku 31
30 nie dotyczy 1 pin Złącze jednopunktowe dla obwodu zacisku 30 (może być zmostkowane do 30B za pomocą czerwonego złącza)
30B nie dotyczy 1 pin Złącze jednopunktowe dla obwodu zacisku 30 (może być zmostkowane do 30 za pomocą czerwonego złącza)
