W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Tiguana I z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Volkswagen Tiguan I to kompaktowy SUV, który zadebiutował na rynku w 2007 roku. Samochód został zbudowany na platformie Volkswagen Group A5 (PQ35), którą dzielił z wieloma innymi modelami koncernu. Tiguan I charakteryzował się dynamicznym wyglądem, który został wzbogacony o wiele praktycznych rozwiązań.
W Tiguanie I zastosowano szeroką gamę silników benzynowych i wysokoprężnych, w tym czterocylindrowe jednostki TSI i TDI, które zapewniały odpowiednio moc i oszczędność paliwa. Samochód był oferowany z manualną lub automatyczną skrzynią biegów oraz napędem na przednią lub na cztery koła.
Wnętrze Tiguan I cechowało się ergonomicznym i funkcjonalnym wykończeniem, które oferowało przestronną kabinę pasażerską i dużą ilość miejsca na bagaż. W standardzie samochód oferował klimatyzację, system audio, tempomat oraz elektrycznie sterowane szyby i lusterka. Na wyposażeniu opcjonalnym można było wybrać m.in. skórzaną tapicerkę, panoramiczny dach, system nawigacji satelitarnej oraz system rozpoznawania zmęczenia kierowcy.
Tiguan I wyróżniał się również zaawansowanymi systemami bezpieczeństwa, takimi jak ABS, ESP, ASR, MSR, EDS, system kontroli ciśnienia w oponach oraz systemy asystujące podczas hamowania awaryjnego i podczas jazdy w warunkach trudnych. Samochód zdobył maksymalną pięciogwiazdkową ocenę w testach bezpieczeństwa Euro NCAP.
W 2011 roku Tiguan I przeszedł face lifting, który wprowadził wiele zmian w wyglądzie zewnętrznym, takich jak nowy przedni zderzak, reflektory oraz grill. Wprowadzono także nowe silniki oraz ulepszono systemy bezpieczeństwa i infotainment.
Podsumowując, Volkswagen Tiguan I to udany kompaktowy SUV, który oferuje wiele praktycznych rozwiązań, zaawansowane technologie i wysoki poziom bezpieczeństwa. Samochód ten cieszy się dużą popularnością wśród kierowców dzięki swojemu dynamicznemu stylowi i wygodnej kabinie pasażerskiej, a także niskim kosztom utrzymania i wysokiej jakości wykonania.

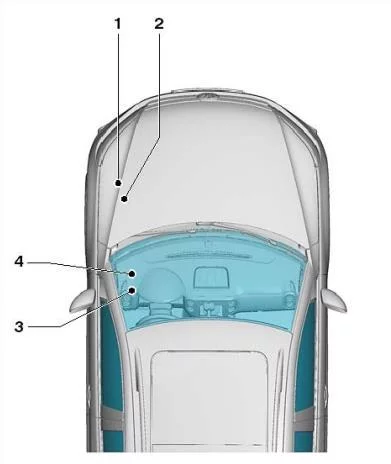

Lokalizacje
Opis
Rzeczywiste przeznaczenie skrzynki bezpieczników zależy od roku produkcji i poziomu wyposażenia pojazdu.
Komora silnika
Składa się z sekcji bezpieczników i przekaźników (sekcja główna – 1) oraz bezpieczników dużej mocy (bezpieczniki główne – 2) i znajduje się obok akumulatora pod pokrywą ochronną.

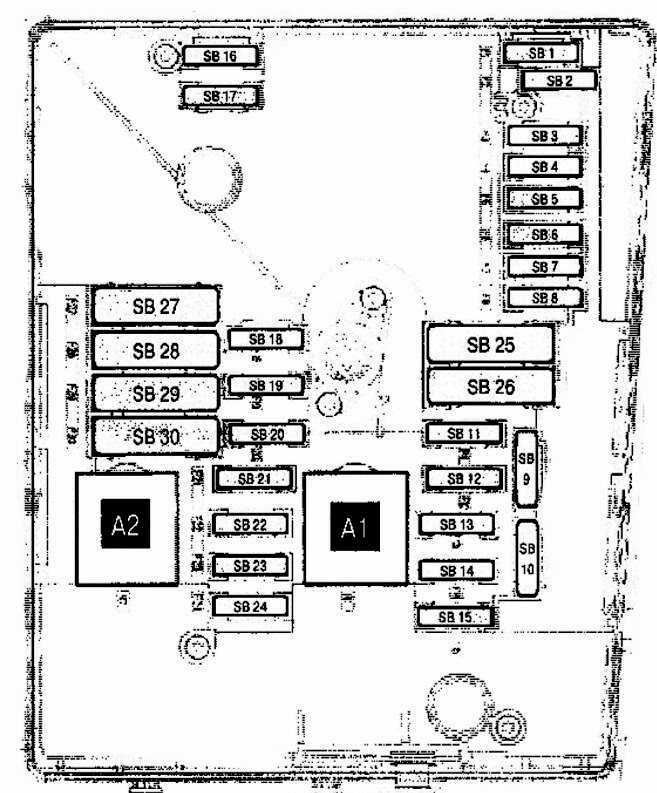

Typ 1
Opis
| 1 | |
| 2 | |
| 3 | 5A Pokładowa jednostka sterująca zasilaniem |
| 4 | Jednostka sterująca ABS 30A, jednostka hydrauliczna ABS |
| 5 | |
| 6 | 5A Jednostka sterująca zestawu wskaźników, jednostka sterująca kolumny kierownicy |
| 7 | 40A Przekaźnik 2 zacisk zasilania 15 |
| 8 | 25A Jednostka sterująca z wyświetlaczem systemu radia z nawigacją, Jednostka główna, Tuner TV, Cyfrowy tuner radia satelitarnego, Jednostka sterująca systemu multimedialnego, Przetwornica napięcia |
| 9 | 5A Jednostka sterująca elektroniką sterującą telefonu komórkowego |
| 10 | 5/10A Przekaźnik mocy, jednostka sterująca silnika |
| 11 | 20A Dodatkowa jednostka sterująca nagrzewnicy |
| 12 | Interfejs diagnostyczny magistrali danych 5A |
| 13 | 15/30A Jednostka sterująca silnika |
| 14 | 5A Regulator ciśnienia paliwa, zawór dozowania paliwa, cewki zapłonowe |
| 15 | Sprzęgło elektromagnetyczne 5/10/15A do dmuchawy napędowej, grzałka sondy lambda, grzałka sondy lambda 1 za katalizatorem, pompa diagnostyczna układu paliwowego, przekaźnik pompy paliwa, sterownik świec żarowych, przekaźnik elektrycznej pompy paliwa 2 |
| 16 | 30A Pokładowa jednostka sterująca zasilaniem |
| 17 | 15A Przekaźnik syreny alarmowej |
| 18 | 30A Wzmacniacz do cyfrowego systemu audio |
| 19 | Jednostka sterująca silnika wycieraczek 30A |
| 20 | 10A Regulator ciśnienia paliwa, pompa obiegowa płynu chłodzącego |
| 21 | 10/20A Grzałka sondy lambda, jednostka sterująca pompy paliwa |
| 22 | 5A czujnik położenia pedału sprzęgła |
| 23 | 10A Zawór elektromagnetyczny do ograniczenia ciśnienia doładowania, zawór przełączający chłodnicy recyrkulacji spalin, regulator ciśnienia paliwa, miernik masy powietrza |
| 24 | 10A Sterownik wentylatora chłodnicy, Przekaźnik ogrzewania, Przekaźnik dodatkowej pompy układu chłodzenia, Przekaźnik mocy, Zawór elektromagnetyczny ograniczenia ciśnienia doładowania, Zawór elektromagnetyczny 1 adsorbera, Zawór 1 zmiennej fazy rozrządu, Zawór recyrkulacji powietrza doładowującego, Zawór klapowy kolektora dolotowego, Pompa cyrkulacyjna 2 chłodziwo, pompa cyrkulacyjna chłodziwa, przekaźnik pompy paliwa |
| 25 | Jednostka sterująca ABS 40A |
| 26 | 30A Pokładowa jednostka sterująca zasilaniem |
| 27 | Nieużywany |
| 28 | Jednostka sterująca świec żarowych 50A |
| 29 | 50A Bezpiecznik termiczny 1 do regulacji pozycji fotela kierowcy, Bezpieczniki 54 – 57 w przedziale pasażerskim |
| 30 | 50A Przekaźnik do rozładowania styk X |

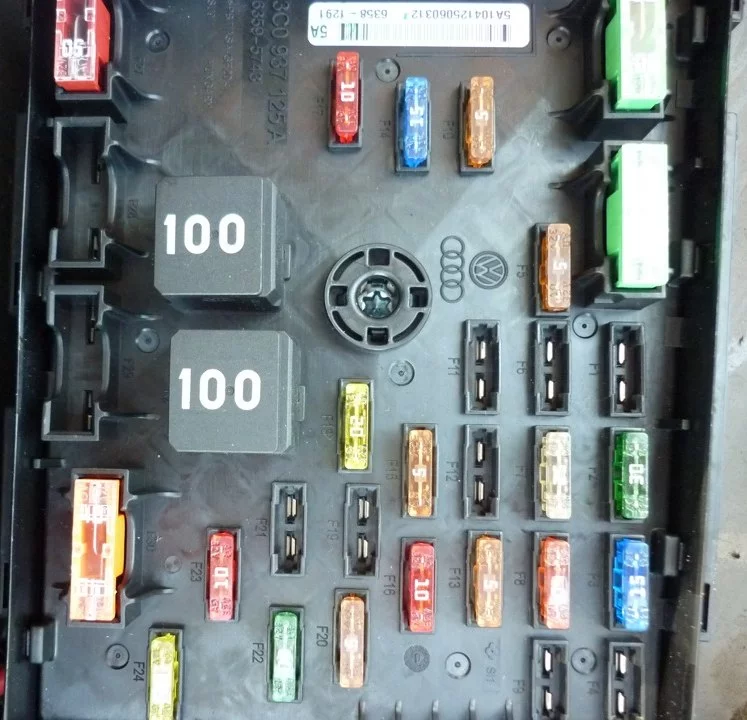

Typ 2
Opis
| 1 | 15A Blok Mechatronik KP DSG |
| 2 | Jednostka sterująca ABS 30A |
| 3 | Przekaźnik klaksonu 15A |
| 4 | rezerwa |
| 5 | 5A Pokładowa jednostka sterująca zasilaniem |
| 6 | rezerwa |
| 7 | 25A Przetwornica napięcia, Jednostka sterująca z wyświetlaczem systemu radia z nawigacją, Jednostka sterująca systemu multimedialnego |
| 8 | 40A Przekaźnik 2 zacisk zasilania 15 |
| 9 | rezerwa |
| 10 | 5/10A Grzałka sondy lambda, Sprzęgło elektromagnetyczne dmuchawy napędowej, Pompa diagnostyczna układu paliwowego, Sterownik świec żarowych |
| 11 | 5A Jednostka sterująca zestawu wskaźników, jednostka sterująca kolumny kierownicy |
| 12 | 5A Jednostka sterująca elektroniką sterującą telefonu komórkowego |
| 13 | 5/10A Jednostka sterująca silnika |
| 14 | 15/30A Jednostka sterująca silnika |
| 15 | Interfejs diagnostyczny magistrali danych 5A |
| 16 | 10A Zawór elektromagnetyczny ograniczający ciśnienie doładowania, zawór przełączający chłodnicy recyrkulacyjnej, przepływomierz powietrza, regulator ciśnienia paliwa |
| 17 | 10/15A Zawór regulacji ciśnienia paliwa, pompa obiegowa płynu chłodzącego |
| 18 | 10A Grzałka sondy lambda 20A Jednostka sterująca pompy paliwa |
| 19 | 30A Wzmacniacz do cyfrowego systemu audio |
| 20 | 5A czujnik położenia pedału sprzęgła |
| 21 | 30A Dodatkowa jednostka sterująca nagrzewnicy |
| 22 | Jednostka sterująca silnika wycieraczek 30A |
| 23 | 10A Przekaźnik wysokiej mocy grzewczej, przekaźnik niskiej mocy grzewczej, przekaźnik pompy paliwa, pompa obiegowa chłodziwa 2, jednostka sterująca wentylatora chłodnicy, przekaźnik elektrycznej pompy paliwa 2, zawór elektromagnetyczny ograniczający ciśnienie doładowania, zawór recyrkulacji powietrza doładowującego, zawór elektromagnetyczny kanistra 1, zmienna zaworu 1 układy rozrządu, zawór klapowy kolektora dolotowego, przekaźnik mocy Motronic 2, włącznik świateł hamowania |
| 24 | 20A Cewki zapłonowe, 15A Zawór dozujący paliwo |
| 25 | 30A Pokładowa jednostka sterująca zasilaniem |
| 26 | 30A Pokładowa jednostka sterująca zasilaniem |
| 27 | 50A Przekaźnik do rozładowania styk X |
| 28 | Jednostka sterująca świec żarowych 50A |
| 29 | 50A Bezpiecznik termiczny 1 do regulacji pozycji fotela kierowcy, Bezpieczniki 54 – 57 w przedziale pasażerskim |
| 30 | Jednostka sterująca ABS 40A (pompa) |

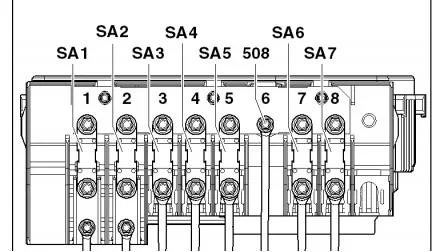

Główne bezpieczniki
Opis
Przedział pasażerski

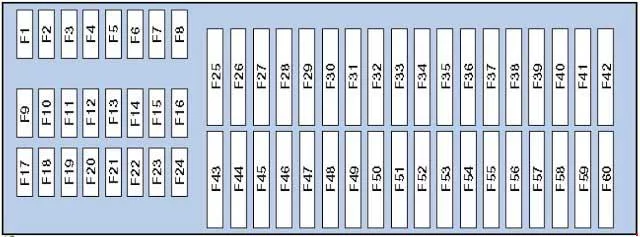

Skrzynka bezpiecznikowa
Znajduje się w przedziale pasażerskim, w dolnej części przegrody po stronie kierowcy, za osłoną ochronną.
Opis
| 1 | Nieużywany |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | 5A Jednostka sterująca poduszki powietrznej, lampka kontrolna wyłączona. poduszki powietrzne pasażera z przodu |
| 10 | 10A Sterownik napędu na wszystkie koła |
| 11 | 5A Jednostka sterująca autopilota lub asystenta parkowania |
| 12 | 10A Jednostka sterująca lewego reflektora wyładowczego |
| 13 | 5A Czujnik wysokiego ciśnienia, Elektrochromatyczne lusterko wsteczne wewnętrzne, Włącznik świateł cofania, Rezystor ogrzewania dyszy spryskiwacza, Przycisk AUTO HOLD, Lampka kontrolna AUTO HOLD, Sterownik rozpoznawania zajętości fotela, Przednia kamera systemów wspomagania kierowcy, Czujnik poziomu i temperatury oleju silnikowego, ASR i Klawisz wyłączania ESP, klawisz programu jazdy |
| 14 | 10A Jednostka sterująca wspomagania kierownicy, jednostka sterująca śledzenie pozycji pojazdu, przekaźnik rozrusznika, elektroniczna jednostka sterująca tłumieniem, jednostka sterująca wykrywania przyczepy, przełącznik Tiptronic, interfejs diagnostyczny magistrali danych, jednostka sterująca w zestawie wskaźników, jednostka sterująca nagrzewnicy, włącznik światła, jednostka sterująca silnika, Jednostka sterująca ABS |
| 15 | 10A Przekaźnik do pracy nagrzewnicy dodatkowej, Przetwornica napięcia, Jednostka sterująca adaptacyjnym oświetleniem i regulacją zasięgu reflektorów, Miernik masy powietrza, Złącze diagnostyczne, Jednostka sterująca elektromechanicznego hamulca postojowego, Ściemniacz przełączników i podświetlenia zestawu wskaźników, Rezystor grzewczy układu wentylacji skrzyni korbowej, Sterowanie korektor reflektora silnika, siłownik korektora prawego reflektora; |
| 16 | 10A Jednostka sterująca prawego reflektora wyładowczego |
| 17 | 5A Jednostka sterująca zestawu wskaźników |
| 18 | 5A Jednostka sterująca do elektroniki sterującej telefonu komórkowego, jednostka sterująca systemu multimedialnego, czujnik pola magnetycznego do kompasu |
| 19 | 7.5A Jednostka sterująca kolumny kierownicy |
| 20 | 5/7,5A Jednostka sterująca monitora ciśnienia w oponach, Odbiornik sygnału radiowego dla dodatkowej nagrzewnicy płynu chłodzącego, Przekaźnik podgrzewanej tylnej szyby, Przekaźnik sygnału dźwiękowego dwutonowego, Jednostka sterująca ABS, Przełącznik Tiptronic, Jednostka sterująca automatycznej skrzyni biegów, Jednostka sterująca klimatyzacji, Jednostka sterująca Climatronic, Jednostka sterująca nagrzewnicy |
| 21 | 7,5 / 15A Sterownik zasilania pokładowego, sterownik drzwi przednich pasażera, sterownik drzwi tylnych prawych |
| 22 | 5A Pokładowa jednostka sterująca zasilaniem, syrena alarmowa, czujnik wewnętrzny |
| 23 | 10A Czujnik deszczu i światła, włącznik światła, jednostka sterująca śledzenie pozycji pojazdu, jednostka sterująca autoryzacją wjazdu i startu, jednostka sterująca kamery cofania, czujnik pola magnetycznego kompasu, przycisk elektromechanicznego hamulca postojowego, złącze diagnostyczne |
| 24 | 10A Sterownik drzwi kierowcy, sterownik tylnych lewych drzwi |
| 25 | 5/20A Przełącznik wielofunkcyjny, jednostka sterująca automatycznej skrzyni biegów, jednostka mechatroniczna DSG |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | 40A Przekaźnik do pracy nagrzewnicy dodatkowej, jednostka sterująca nagrzewnicą, jednostka sterująca klimatyzacją |
| 29 | 15A Silnik wycieraczki tylnej szyby |
| 30 | Nieużywany |
| 31 | 20A Zapalniczka i gniazdo 12V |
| 32 | Nieużywany |
| 33 | Nieużywany |
| 34 | Nieużywany |
| 35 | Nieużywany |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | 10A Elektroniczna jednostka sterująca blokadą kolumny kierownicy |
| 39 | 20A Przekaźnik do układu czyszczenia reflektorów |
| 39 | 15A Jednostka sterująca rozpoznawania przyczepy / przygotowanie do zaczepu holowniczego |
| 40 | 15A Jednostka sterująca rozpoznawania przyczepy |
| 41 | 15A Jednostka sterująca rozpoznawania przyczepy |
| 42 | 20A Jednostka sterująca rozpoznawania przyczepy |
| 43 | 25A Sterownik szyberdachu przesuwnego |
| 44 | 25A Elektromechaniczna jednostka sterująca hamulca postojowego |
| 45 | 25A Przekaźnik wentylatora nawiewnego, przekaźnik podgrzewanej tylnej szyby |
| 46 | 30A Sterownik drzwi kierowcy, Sterownik tylnych lewych drzwi |
| 47 | 30A Jednostka sterująca przednich drzwi pasażera, Jednostka sterująca tylnych prawych drzwi |
| 48 | 20A Przekaźnik pompy paliwa |
| 49 | 20A Pokładowa jednostka sterująca zasilaniem |
| 50 | 25A Elektromechaniczna jednostka sterująca hamulca postojowego |
| 51 | 40A Jednostka sterująca wentylatora nawiewnego |
| 52 | 20/30A Jednostka sterująca ogrzewaniem przednich siedzeń |
| 53 | 20/30A Przekaźnik do układu czyszczenia reflektorów |
| 54 | Falownik 30A z gniazdem, 12V – 230V |
| 55 | 15A Przełącznik regulacji podparcia lędźwiowego fotela kierowcy |
| 56 | 15A Elektroniczna jednostka sterująca systemem kontroli tłumienia |
| 57 | 25A jednostka sterująca szyberdachu |
| 58 | 1A Lampka ostrzegawcza zaczepu trakcji (zablokowana) |
| 59 | Jednostka sterująca z wyświetlaczem do układu radia z nawigacją |
| 60 | Nieużywany |
Skrzynka przekaźnikowa

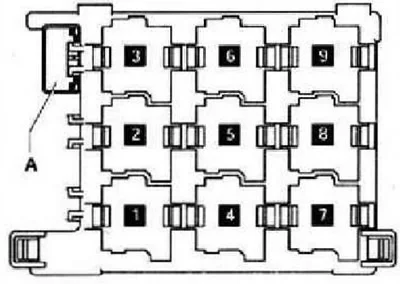

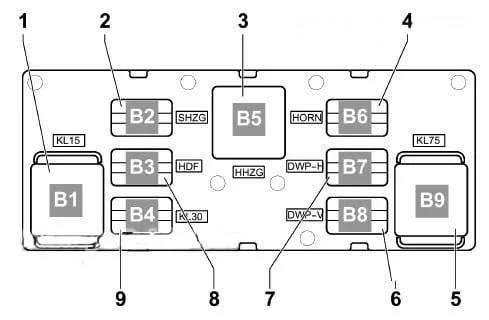

Skrzynka przekaźników znajduje się z tyłu skrzynki bezpieczników.
Opis
Opis
