Volkswagen Transporter T5 (2003-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Transportera T5 z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. Volkswagen Transporter T5 to piąta generacja popularnej serii samochodów dostawczych Volkswagen Transporter, która była produkowana w latach 2003-2015. Model ten zastąpił poprzednika, T4, wprowadzając szereg […]

05/09/2023
Czas czytania: 11 minut
Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Transportera T5 z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Volkswagen Transporter T5 to piąta generacja popularnej serii samochodów dostawczych Volkswagen Transporter, która była produkowana w latach 2003-2015. Model ten zastąpił poprzednika, T4, wprowadzając szereg ulepszeń i zmian.

Transporter T5 był dostępny w wielu wersjach nadwoziowych, takich jak furgon, kombi, pick-up, platforma, a nawet kamper. Samochód był oferowany z różnymi silnikami benzynowymi i diesla, w tym z turbodoładowaniem, a także z automatyczną lub manualną skrzynią biegów. Dostępne były również różne wersje napędowe, w tym na przednią oś, tylną oś lub na cztery koła.

W porównaniu z poprzednikiem, Transporter T5 miał większą przestrzeń ładunkową, wygodniejsze siedzenia i lepsze osiągi. Wnętrze było przestronne i funkcjonalne, z większymi oknami, które zapewniały lepszą widoczność, a także z systemem klimatyzacji, który utrzymywał odpowiednią temperaturę w kabinie.

Ważną cechą Transportera T5 była jego niezawodność i wytrzymałość. Konstrukcja samochodu była solidna i dobrze wykonana, co sprawiało, że był on idealny do transportu ciężkich przedmiotów, narzędzi i sprzętu. Wszystko to sprawiało, że Transporter T5 był często wybierany przez przedsiębiorców, rzemieślników i kierowców dostawczych.

Podsumowując, Volkswagen Transporter T5 to wszechstronny i niezawodny samochód dostawczy, który oferuje dużą przestrzeń ładunkową, wygodne wnętrze i różnorodne opcje napędowe. Jest to idealny wybór dla przedsiębiorców i osób, które potrzebują solidnego samochodu do transportu ciężkich przedmiotów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja jednostek sterujących

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

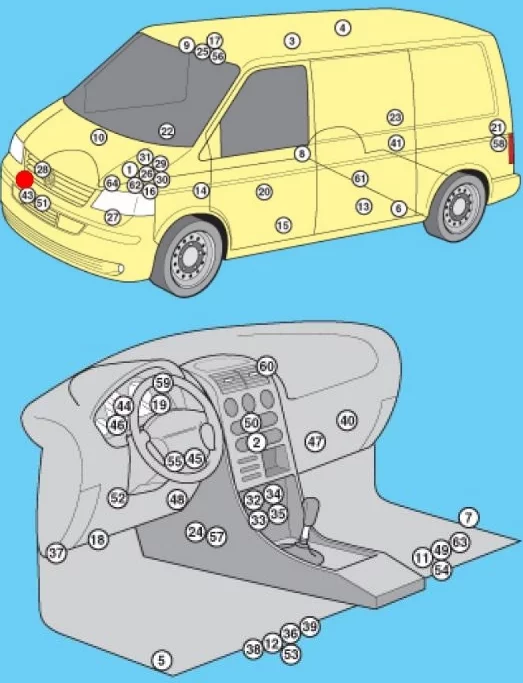

1 Elektroniczna jednostka sterująca ABS
2 Sterownik klimatyzacji – w panelu sterowania nagrzewnicy
3 Sterownik klimatyzacji (tył) – w panelu sterowania nagrzewnicy
4 Jednostka antenowa – jeśli jest dostępna
5 Czujnik zderzenia bocznego po stronie kierowcy
6 Czujnik zderzenia bocznego, tylny lewy
7 Czujnik zderzenia bocznego po stronie pasażera
8 Czujnik zderzenia bocznego, tylny prawy
9 Jednostka sterująca antykradzieżowa
10 Sygnalizator antywłamaniowy – rezonator układu dolotowego
11 Wzmacniacz wyjściowy audio – pod przednim prawym siedzeniem – jeśli jest na wyposażeniu
12 Akumulator dodatkowy 1 – pod przednim lewym fotelem – jeśli jest na wyposażeniu
13 Dodatkowa bateria 2 (RV) – w szafce kuchennej
14 Dodatkowa jednostka sterująca nagrzewnicą (Air Top 3500) – pod spodem korpusu, po prawej stronie – o ile jest dostępna
15 Dodatkowa jednostka sterująca nagrzewnicą (Thermo Tor) – pod spodem korpusu, z lewej strony – jeśli występuje
16 Bateria akumulatora
17 Jednostka sterująca sprzętem kempingowym (RV)
18 Złącze diagnostyczne (DLC)
19 Jednostka diagnostyczna – deska rozdzielcza
20 Sterownik drzwi kierowcy
21 Sterownik elektryczny tylnych lewych drzwi (z elektrycznie przesuwanymi drzwiami) – słupek lewy
22 Elektryczna jednostka sterująca drzwi pasażera
23 Jednostka sterująca okablowaniem tylnych prawych drzwi (drzwi przesuwane elektrycznie) — prawy słupek
24 Jednostka sterująca stabilnością ESP (zawiera czujnik przyspieszenia, czujnik ruchu bocznego)
25 Sterownik podnośnika dachowego (RV)
26 ECM – blisko bezpiecznik silnika / skrzynka przekaźników 1
27 Moduł sterujący silnika wentylatora chłodzącego 1 — zawieszenie (przedni lewy)
28 Sterownik silnika wentylatora chłodzącego 2 – w silniku wentylatora chłodzącego 2 – jeśli jest zainstalowany
29 Skrzynka bezpieczników / przekaźników, komora silnika 1
30 Skrzynka bezpieczników / przekaźników, komora silnika 2
31 Skrzynka bezpieczników / przekaźników, komora silnika Z
32 Skrzynka bezpieczników / przekaźników, tablica przyrządów 1 — środek tablicy przyrządów
33 Skrzynka bezpieczników / przekaźników 2, deska rozdzielcza – pod bezpiecznikiem deski rozdzielczej / skrzynka przekaźników 1
34 Skrzynka bezpieczników/przekaźników, tablica przyrządów 3 — za skrzynką bezpieczników/przekaźników, tablica przyrządów 1/2
35 Skrzynka bezpieczników/przekaźników, zestaw wskaźników 4 — za skrzynką bezpieczników/przekaźników, zestaw wskaźników 1/2
36 Skrzynka bezpieczników / przekaźników, lewe siedzenie – pod siedzeniem
37 Dodatkowy bezpiecznik 1 (wyłącznik blokady mechanizmu różnicowego, tył 10A) – lewy przedni słupek
38 Dodatkowy bezpiecznik 2 (dodatkowa grzałka 30A) – pod lewym siedzeniem
39 Dodatkowy bezpiecznik 3 (sterownik elektroniki drzwi lewy tył 40A) – pod lewym fotelem (niektóre modele)
40 Rezystor silnika dmuchawy nagrzewnicy 1 – w pobliżu silnika dmuchawy nagrzewnicy tylnej
41 Rezystor silnika dmuchawy nagrzewnicy 2 – w pobliżu silnika dmuchawy nagrzewnicy tylnej – jeśli jest na wyposażeniu
42 Sygnał dźwiękowy 1
43 Sygnał dźwiękowy 2 – jeśli jest dostępny
44 Jednostka sterująca immobilizera – zestaw wskaźników
45 Antena pierścieniowa immobilizera – przy stacyjce
46 Jednostka sterująca zestawu wskaźników — tablica przyrządów
47 Centralka telefoniczna – za schowkiem
48 Wielofunkcyjna jednostka sterująca 1 – funkcje: automatyczna skrzynia biegów (automatyczna skrzynia biegów), system ładowania (z dodatkową baterią), tempomat, rozpoznawanie styków przełącznika drzwi/maski, elektryczne sterowanie obciążeniem, elektryczne szyby, pompa paliwa, spryskiwacze reflektorów, widoki drzwi ogrzewania lusterek tylnych , odmgławiacz tylnej szyby, światła awaryjne, odmrażacz przedniej szyby, klakson, kierunkowskazy, oświetlenie zestawu wskaźników, lampy wewnętrzne, wycieraczki automatyczne, światła cofania, rozrusznik, szyberdach, włącznik świateł, spryskiwacz szyby przedniej, wycieraczka szyby przedniej
49 Wielofunkcyjna jednostka sterująca 2 – funkcje: system antykradzieżowy, centralny zamek, elektrycznie sterowane lusterka boczne, elektrycznie przesuwane drzwi, elektrycznie sterowane szyby, szyberdach
50 Jednostka sterująca nawigacją – na wyświetlaczu nawigacji
51 Czujnik temperatury otoczenia
52 Jednostka sterująca systemu parkowania
53 Jednostka sterująca ogrzewaniem fotela kierowcy
54 Podgrzewana jednostka sterująca fotela pasażera
55 Czujnik pozycji kierownicy – ​​jeśli jest na wyposażeniu
56 Elektryczna jednostka sterująca szyberdachu
57 Elektroniczna jednostka sterująca SRS
58 Sterownik otwierania/zamykania tylnych drzwi – lewy słupek „D” – jeśli jest na wyposażeniu
59 Jednostka sterująca informacjami o ruchu – pod deską rozdzielczą
60 Jednostka sterująca informacjami o ruchu (pozycja alternatywna) – pod deską rozdzielczą
61 Jednostka sterująca skrzyni rozdzielczej (z napędem na 4 koła) – tylny napęd końcowy
62 Elektroniczna centralka skrzyni biegów (automatyczna skrzynia biegów) – przy centralce silnika
63 Syntezator mowy – pod prawym przednim siedzeniem – jeśli jest na wyposażeniu
64 Czujnik prędkości pojazdu – skrzynia biegów (niektóre modele)
Zobacz także:  Volkswagen T-Cross i Taigun (2018-2022) - schematy bezpieczników i przekaźników



Komora silnika

Skrzynka montażowa bezpieczników

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

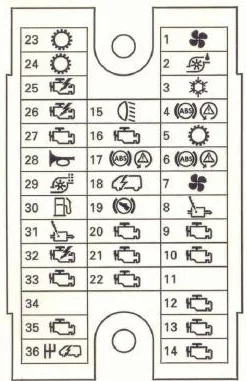

1 (5A) Silnik(i) wentylatora(ów) chłodzącego(ych)
2 (5A) Przekaźnik pompy płynu chłodzącego
3 (15A) Klimatyzacja (5A) Rezystor wentylacji skrzyni korbowej
4 (30A) Układ przeciwblokujący (ABS) lub stabilizator napięcia, stereo, radio
5 (15A) Automatyczna skrzynia biegów
6 (30A) Układ przeciwblokujący (ABS)
7 (5A) Jednostka sterująca silnika wentylatora chłodzącego 1 (7,5A) Pompa spryskiwacza
8 (15A) Zarządzanie silnikiem
9 (5A) Zarządzanie silnikiem, przekaźnik głównego obwodu zapłonu
10 (5A) Zarządzanie silnikiem (15A) Zawór doładowania lub wydechu
11 (5A) Sterownik wspomagania kierownicy (30A) Przełącznik reflektorów i przekaźnik reflektorów
12 (5A) Zarządzanie silnikiem (10A) Regulator ciśnienia paliwa
13 (10A) Zarządzanie silnikiem (10A) Ksenon w lewym reflektorze
14 (5A) Zarządzanie silnikiem lub przekaźnik pompy paliwa
15 (10A) Włącznik światła cofania
16 (5A) Sterowanie silnikiem lub włącznik świateł hamowania, przepływomierz powietrza
17 (5A) Układ przeciwblokujący (ABS)
18 (5A) Wspomaganie kierownicy
19 (5A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła
20 (5A) Zarządzanie silnikiem
21 (5A) Zawór recyrkulacji spalin
22 (10A) Zarządzanie silnikiem (wtryskiwacze)
23 (25A) Automatyczna skrzynia biegów (10A) Reflektor ksenonowy prawy
24 (5A) Automatyczna skrzynia biegów
25 (25A) Zarządzanie silnikiem, zapłon
26 (25A) Zarządzanie silnikiem (5A) Reflektor lewy
27 (5A) Przekaźnik pompy płynu chłodzącego
28 (15A) Wysoki sygnał tonowy
29 (10A) Czujnik prędkości pojazdu (5A) Prawy reflektor
30 (15/20A) A/C/przekaźnik pompy dodatkowej nagrzewnicy, pompa paliwa, przekaźnik pompy paliwa
31 (15A) Zarządzanie silnikiem (sonda lambda)
32 (30A) Zarządzanie silnikiem (zapłon) (5A) Przekaźnik pompy paliwa
33 (5A) Sterowanie silnikiem przekaźnika pompy płynu chłodzącego, przekaźnik świecy żarowej
34 (10A) Jednostka sterująca silnika wentylatora chłodzącego (5A) Jednostka sterująca sieci Bot
35 (10A) Zarządzanie silnikiem (15A) Regulator poziomu paliwa
36 (25A / 30A) Przekaźnik rozrusznika (5A) Interfejs magistrali danych

Skrzynka bezpieczników dużej mocy

Znajduje się obok zespołu i jest podłączony do akumulatora.

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

1 (175 / 225A) Generator
2 (125A) Rozdział zasilania akumulatora, pomocniczy przekaźnik zapłonu, sterownik drzwi kierowcy, sterownik drzwi pasażera, odmrażacz tylnej szyby, zacisk X przekaźnika, oddzielne bezpieczniki
3 (50A / 100A) Układ ładowania (z dodatkowym akumulatorem), centralka elektryczna drzwi tylnych lewych (niektóre modele), centralka elektryczna drzwi tylnych prawych (niektóre modele), przekaźnik – rozdzielacz w układzie ładowania (z akumulatorem dodatkowym)
4 (125A) Rozdział mocy akumulatora (70A) Połączenie dodatnie w wiązce przewodów komory silnika
5 (50A) Dystrybucja mocy akumulatora (niektóre modele), oddzielne bezpieczniki
6 (60A) Przekaźnik świec żarowych (50A) Silnik pompy powietrza wywiewanego
7 (70/80/100A) Silnik wentylatora chłodzącego
8 (40/50/100A) Silnik wentylatora chłodzącego, oddzielne bezpieczniki
9 (100A) Rozdział mocy akumulatora, wyłącznik zapłonu
10
Zobacz także:  Volkswagen Caddy IV (SB) (2021-2023) - schematy bezpieczników i przekaźników

Skrzynka przekaźnikowa

Znajduje się również obok skrzynki bezpieczników.

Typ 1

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca klimatyzacji (ręczna regulacja temperatury)
2 Przekaźnik pompy paliwa 2
3 Przekaźnik pompy powietrza wylotowego
4 Przekaźnik głównych obwodów zapłonowych
5 Przekaźnik pompy paliwa 1
6 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji (automatyczna kontrola temperatury)
7 Przekaźnik systemu sterowania automatyczną skrzynią biegów
8 Jednostka sterująca wspomagania kierownicy
9 Przekaźnik pompy płynu chłodzącego



Typ 2

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca klimatyzacji (ręczna regulacja temperatury)
2 Przekaźnik pompy paliwa 2
3 Przekaźnik pompy powietrza wylotowego
4 Przekaźnik głównych obwodów zapłonowych
5 Przekaźnik pompy paliwa 1
6 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji (automatyczna kontrola temperatury)
7
8 Przekaźnik pompy płynu chłodzącego
9 Przekaźnik rozrusznika – jeśli jest na wyposażeniu



Przedział pasażerski

Skrzynka główna



Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

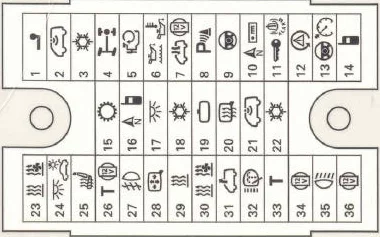

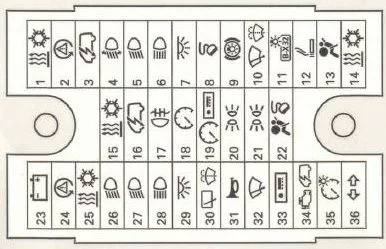

1 (25A / 30A) Nagrzewnica, klimatyzator, zacisk 15 przekaźnik mocy
2 (5A) Czujnik pozycji kierownicy
3 (10A) Wielofunkcyjny moduł sterujący 1 (zasilanie na pokładzie)
4 (10A) Sterowanie zasięgiem reflektorów (5A) Asystent zmiany pasa ruchu
5 (15A) Lewa żarówka reflektora
6 (15A) Lewa żarówka reflektora
7 (15A) Wielofunkcyjny moduł sterujący 1 (światło wnętrza lub układ elektryczny pojazdu)
8 (5A) Złącze diagnostyczne (DLC) (15/20A) sterownik dachu przesuwnego i drzwi, klapa tylna
9 (15A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca) (30A) Pokładowa jednostka sterująca zasilaniem
10 (10A) Wycieraczka szyby przedniej, wycieraczka szyby tylnej
11 (5A) Lampa tablicy rejestracyjnej
12 (15A) Zapalniczka (5 / 30A) Włącznik światła
13 (5/10A) elektroniczna jednostka sterująca SRS
14 (30A) Dodatkowa nagrzewnica, klimatyzacja (25A) Przełącznik reflektorów
15 (7.5) Klimatyzacja (przełącznik i przekaźnik wentylatora)
16 (5A) Wielofunkcyjny moduł sterujący
17 (5A) Tylne światła przeciwmgielne, zestaw wskaźników
18 (5A) Moduł sterowania klastrem instrumentów
19 (5A) System audio, jednostka sterująca zestawu wskaźników, wielofunkcyjna jednostka sterująca 1, system nawigacji, specjalne wyposażenie pojazdu
20 (5A) Przednie lewe, lewe światło hamowania, tylne światło lewe lub blokada mechanizmu różnicowego
21 (5A) Przednie światło prawe, prawe światło hamowania, tylne światło prawe lub przekaźnik rozrusznika, moduł sterujący silnika
22 (7,5 / 10A) Wskaźnik wyłączenia poduszki powietrznej pasażera, złącze diagnostyczne (DLC), jednostka sterująca zestawu wskaźników
23 (5/30A) Przekaźnik rozrusznika (niektóre modele z manualną skrzynią biegów)
24 (5A) Czujnik pozycji kierownicy
25 (7,5A) Klimatyzator (wentylatory)
26 (30A) Przełącznik reflektorów
27 (15A) żarówka prawego reflektora
28 (15A) Wskaźnik świateł drogowych, prawy reflektor
29 (10A) Przekaźnik sygnału klapy tylnej
30 (10A) Podgrzewane dysze spryskiwaczy szyby przedniej, silnik wycieraczki tylnej szyby
31 (30A) Wielofunkcyjny moduł sterujący 1 (klakson)
32 (25/30A) Wielofunkcyjny moduł sterujący 1 (silnik wycieraczek szyby przedniej)
33 (15A) System audio, system nawigacji, moduł sterowania informacjami o ruchu;
34 (25A) System sterowania automatyczną skrzynią biegów, skrzynka bezpieczników / przekaźników, komora silnika 1
35 (5A) Oświetlenie zestawu wskaźników
36 (25A) Wielofunkcyjny moduł sterujący 1 (kierunkowskazy)



Schemat dolnej sekcji

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

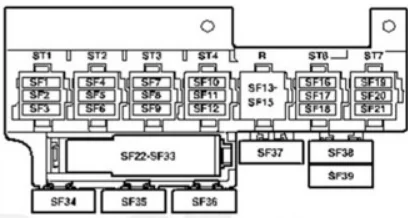

1 (25A) Złącze elektryczne przyczepy (15A) Złącze 10-stykowe
2 (5A) System antykradzieżowy
3 (5A) Dodatkowy wentylator klimatyzatora nagrzewnicy, lewy i prawy (10/15A) Wyposażenie opcjonalne
4 (10A) Moduł sterujący skrzynki rozdzielczej (różnicowy)
5 (10A) Złącze akcesoriów lub złącze 6-stykowe
6 (5A) Czujnik stanu oleju silnikowego (poziom, temperatura)
7 (10A) Wentylator dachowy (30A) Alarm antykradzieżowy
8 (5A) System parkowania
9 (5A) Moduł sterujący kolumny kierownicy (tempomat)
10 (30A) System audio (10A) Sterowanie zasięgiem reflektorów, poziom oświetlenia instrumentów
11 (20A) Klakson alarmu przeciwkradzieżowego, wielofunkcyjny moduł sterujący 2, elektryczne drzwi przesuwne, moduł sterujący otwieraniem tylnej klapy (15A) Walkie-talkie, system przeciwkradzieżowy
12 (5A) Reflektor lewy (10A) Przekaźnik wyłączania światła hamowania (30A) Sterowanie zasilaniem pokładowym
13 (5A) Wyłącznik główny tempomatu, wielofunkcyjne sterowanie na kierownicy
14 (5A) Telefon, reflektor prawy (30A) Zarządzanie zasilaniem na pokładzie
15 (5A) Automatyczna transmisja lub telefon i sterowanie głosowe
16 (5A) Nawigacja z systemem audio, telefon (7,5A) Tuner TV
17 (7,5A) Wielofunkcyjny moduł sterujący (lampka wewnętrzna, lusterko z funkcją ściemniania)
18 (5A) Klimatyzator (niektóre modele)
19 (5A) Automatycznie przyciemniane wewnętrzne lusterko wsteczne
20 (10A) Wielofunkcyjny moduł sterujący 1 (ogrzewanie lusterek bocznych)
21 (5A) System antykradzieżowy lub czujnik deszczu
22 (5A) Klimatyzacja lub czujnik ciśnienia
23 (5A) Grzałka pomocnicza i akcesoria
24 (7,5A) Lampy wewnętrzne
25 (15A / 25A) Podgrzewane siedzenia
26 (10A) Tachograf (jeśli jest w wyposażeniu)
27 (15A) Lampy przeciwmgielne lub przekaźnik zasilania
28 (5A) Przełącznik regulacji lusterka wstecznego, podgrzewacze lusterek zewnętrznych
29 (25A) Grzałka pomocnicza
30 (5A) Grzałka pomocnicza
31 (25A) Właz (5A) Ładowarka pokładowa
32 (20A) Spryskiwacze reflektorów i ich przekaźnik
33 (5A) Tachograf (jeśli jest w wyposażeniu)
34 (15A) Złącze zasilania pomocniczego 3 (tył) (5A) Wielofunkcyjny moduł sterujący kierownicy
35 (10A) Wielofunkcyjna jednostka sterująca 1 (światło (światła) cofania, z automatyczną skrzynią biegów) (20A) Pokładowa jednostka sterująca zasilaniem
36 (5A) Jednostka sterująca sprzętem kempingowym, wyposażenie specjalne pojazdu
Zobacz także:  Volkswagen Taos (2021-2022) - schematy bezpieczników i przekaźników



Skrzynka przekaźników za główną skrzynką bezpieczników

Typ 1

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

1
2 Przekaźnik 1 podgrzewacz pomocniczy
3 Przekaźnik silnika dmuchawy klimatyzacji, tył
4 Przekaźnik pomocniczych obwodów zapłonowych
5 – 06.03: Obrotowy przekaźnik ostrzegawczy (pojazd specjalnego przeznaczenia)
6 Przekaźnik odcinający światła hamowania
7 Przekaźnik pompy spryskiwacza reflektorów
8 Przekaźnik pompy pomocniczej klimatyzacji/grzałki
F1
F2 (30A) Moduł sterowania drzwiami (kierowca), moduł sterowania drzwiami (pasażer)
F3 (40A) Podgrzewana tylna szyba



Typ 2

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik silnika dmuchawy klimatyzacji, tył (niektóre modele)
2 Jednostka sterująca elektroniki kolumny kierownicy
3 Jednostka sterująca elektroniki kolumny kierownicy
4 Przekaźnik wentylatora dachowego 1
5 Jednostka sterująca blokadą mechanizmu różnicowego
6 06/03: Przekaźnik sygnału klapy tylnej
F1 (15A) Syrena (pojazd specjalnego przeznaczenia)
F2 (10A) Syrena (pojazd specjalnego przeznaczenia)
F3 (10A) Obrotowa lampa ostrzegawcza (pojazd specjalny)
F4 (40A) Moduł sterowania tylnymi lewymi drzwiami
F5 (40A) 01/04: Moduł sterowania tylnymi prawymi drzwiami
F6 (5A) 01/04: Syntezator mowy (jeśli jest dostępny)

Skrzynka pod siedzeniem kierowcy

Typ 1

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik – rozdzielacz w układzie ładowania (z dodatkowym akumulatorem)
2
3 Przekaźnik – rozdzielacz w układzie ładowania (z dodatkowym akumulatorem)
4 Wyposażenie pojazdów specjalnych
5 Wyposażenie pojazdów specjalnych
F1 (5A) Skrzynka kontrolna sprzętu kempingowego
F2 (10A) Gniazdo zasilania akcesoriów 1 (przód), lodówka (RV)
F3 (5A) Pompa świeżej wody (kamper)
F4 (10A) Lampy wewnętrzne, oświetlenie lokalne (pojazd użytkowy)
F5 (30A) Moduł sterujący złącza zasilania nadwozia (pojazd użytkowy)
F6 (40A) Moduł sterujący podnośnika dachowego (pojazd użytkowy)
F7 (5A) Jednostka antenowa
F8 (25A) Dodatkowa grzałka
F9 (30A) Silnik dmuchawy klimatyzatora nagrzewnicy (automatyczna kontrola temperatury)
F10
F11
F12
F13 (40A) Moduł sterujący prawych tylnych drzwi
F14 (80A) Dodatkowy akumulator



Typ 2

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

1
2 Rozdzielacz przekaźnika w układzie ładowania (z dodatkowym akumulatorem)
3 Wyposażenie pojazdów specjalnych
4 Wyposażenie pojazdów specjalnych
5 Wyposażenie pojazdów specjalnych
F1 (15А) Złącze zasilania akcesoriów (s)
F2 (15А) Złącze zasilania akcesoriów (s)
F3 (15А) Złącze zasilania akcesoriów (s)
F4 (15А) Lodówka (van), wyposażenie pojazdu specjalnego
F5 (5A) Jednostka antenowa
F6 (25A) Dodatkowa grzałka
F7 (30A) Silnik dmuchawy klimatyzatora / nagrzewnicy (automatyczna kontrola temperatury)
F8
F9
F10
F11 (40A) Moduł sterujący prawych tylnych drzwi
F12 (80A) Dodatkowy akumulator



Typ 3

Volkswagen Transporter T5 (2003-2015) - schematy bezpieczników i przekaźników

Opis

  1. 5A – złącze 10-pinowe / złącze 6-pinowe
  2. 3A – złącze 10-pinowe
  3. 5/15A – złącze 10-pinowe lub rejestrator danych awaryjnych
  4. 15A – złącze 10-pinowe
  5. 5A – złącze 10-pinowe
  6. 25A – złącze 6-pinowe
  7. 15/30 – gniazdo 12V, konwerter napięcia
  8. 20 / 25A – Jednostka sterująca nagrzewnicą (nagrzewnicą)
  9. 25 / 30A – Wentylator nawiewny
  10. 15 / 30A – Klimatyzacja
  11. 15A – Zapalniczka
  12. 5A – złącze 10-pinowe / złącze 6-pinowe
  13. Przekaźnik lokalny
  14. Przekaźnik lokalny
  15. Przekaźnik lokalny
  16. 30A – Ładowarka pokładowa
  17. 30A – Sterownik hydrauliki dachowej
  18. 10A – Plafony oświetleniowe
  19. 10A – Przedział chłodzony
  20. 5A – Pompa wody
  21. 5A – Panel sterowania sprzętem kempingowym
  22. 15A – gniazdo 12V
  23. 15A – gniazdo 12V
  24. 10A – Wentylator dachowy lub gniazdo 12V
  25. 15A – Jednostka sterująca rozpoznawania przyczepy
  26. 20A – Jednostka sterująca rozpoznawania przyczepy
  27. 20A – Jednostka sterująca rozpoznawania przyczepy
  28. 7,5A – Jednostka sterująca rozpoznawania przyczepy
  29. rezerwa
  30. 5A – Jednostka sterująca wzmacniaczem głosu
  31. rezerwa
  32. rezerwa
  33. 15A – Podparcie lędźwiowe fotela kierowcy
  34. 40A – Sterownik drzwi przesuwnych prawych
  35. 80A – Jednostka sterująca do ładowania drugiego akumulatora
  36. 40A – Sterownik drzwi przesuwnych lewych
  37. 40A – Wentylator nawiewny
  38. 6-pinowe złącze
  39. rezerwa

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
