W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volkswagena Corrado z lat: 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.
Volkswagen Corrado to sportowy coupe produkowany przez niemiecką markę Volkswagen w latach 1988-1995. Model był zbudowany na bazie płyty podłogowej Volkswagen Golf II i III, a jego głównym konkurentem były modele takie jak Ford Probe, Honda Prelude, Toyota Celica czy Opel Calibra.
Wizualnie Corrado wyróżniał się charakterystycznym designem z podwójnymi reflektorami oraz opływowym kształtem nadwozia. W zależności od wersji wyposażeniowej i kraju, w którym był sprzedawany, samochód miał różne silniki – począwszy od 1,8 litrowego, 8-zaworowego benzynowego silnika o mocy 90 KM, aż do 2,9 litrowego V6 o mocy 190 KM. Dostępne były także silniki wysokoprężne.
Corrado był wyposażony w wiele innowacyjnych rozwiązań, takich jak m.in. automatyczna regulacja spojlera w zależności od prędkości pojazdu, system ABS czy elektryczne szyby. Wśród opcjonalnego wyposażenia można było znaleźć m.in. skórzaną tapicerkę, klimatyzację czy podgrzewane fotele.
Mimo, że Corrado był ceniony przez entuzjastów samochodów sportowych za swoje osiągi, komfort jazdy i technologiczne nowinki, sprzedaż modelu nie spełniła oczekiwań producenta. Po kilku latach produkcji zdecydowano o zakończeniu produkcji w 1995 roku, a w gamie Volkswagena jego miejsce zajął model Golf IV. Obecnie Corrado jest uznawany za samochód kultowy i cieszy się niesłabnącą popularnością wśród miłośników motoryzacji.
Oddzielne przekaźniki nad bezpiecznikami/panelem przekaźników
| Numer | Ampery [A] | Opis |
| 1 | 10 | Reflektor. światła mijania, lewe |
| 2 | 10 | Reflektor. światła mijania, prawy |
| 3 | 10 | Oświetlenie tablicy przyrządów, oświetlenie tablicy rejestracyjnej |
| 4 | 15 | Wycieraczka szyby tylnej, szyberdach |
| 5 | 15 | Wycieraczka/spryskiwacz, przód, tył, spryskiwacz szyb |
| 6 | 20 | Wentylator świeżego powietrza, klimatyzacja |
| 7 | 10 | Światła tylne, boczne światła obrysowe, prawe |
| 8 | 10 | Światła tylne, boczne światła obrysowe, lewe |
| 9 | 20 | Odmgławiacz tylnej szyby, podgrzewane lusterka |
| 10 | 15 | Światła przeciwmgielne |
| 11 | 10 | Reflektor, reflektor, lewy |
| 12 | 10 | Reflektor, reflektor, prawy |
| 13 | 10 | Klakson, wybieg wentylatora chłodnicy |
| 14 | 15 | Światła awaryjne, spryskiwacze strumieniowe |
| 15 | 10 | Elektroniczny zapłon, stabilizator biegu jałowego, odcięcie paliwa podczas zwalniania |
| 16 | 15 | Światła ostrzegawcze na desce rozdzielczej, oświetlenie schowka, wskaźnik wielofunkcyjny, oświetlenie kasety, tylny spoiler, jednostka sterująca |
| 17 | 10 | Wyłącznik awaryjny, kierunkowskaz |
| 18 | 20 | Pompa paliwa, czujnik tlenu |
| 19 | 30 | Wentylator chłodnicy, klimatyzacja |
| 20 | 10 | Światła stopu. tempomat |
| 21 | 15 | Oświetlenie wnętrza, zapalniczka, zegar cyfrowy, regulacja tylnego spoilera, centralny zamek |
| 22 | 10 | Radio |
Przekaźniki
| Numer | Opis |
| 1 | Przekaźnik klimatyzacji |
| 2 | Przekaźnik wycieraczki/spryskiwacza tylnej szyby |
| 3 | Moduł sterujący silnika Motronic (ECM), przekaźnik zasilania |
| 4 | Przekaźnik redukcji obciążenia |
| 5 | Poziom płynu chłodzącego silnik (ECL), moduł sterujący |
| 6 | Przekaźnik awaryjny migacza |
| 7 | Przekaźnik układu spryskiwaczy reflektorów |
| 8 | Przekaźnik przerywany spryskiwaczy/wycieraczek |
| 9 | Przekaźnik systemu ostrzegania o niezapiętych pasach bezpieczeństwa – Kanada |
| 10 | Przekaźnik światła przeciwmgielnego |
| 11 | Podwójny przekaźnik klaksonu |
| 12 | Przekaźnik pompy paliwa |
| 13 | Światło zapasowe Bezpiecznik (Auto. trans) |
| 14 | Moduł sterujący pobiegu chłodziwa |
| 15 | Przekaźnik pompy hydraulicznej ABS |
| 16 | Przekaźnik ABS |
| 17 | otwarty |
| 18 | otwarty |
| 19 | Przekaźnik klimatyzacji |
| 20 | Przekaźnik pozycji parkowania/neutralnej (PNP) |
| 21 | Bezpiecznik pompy hydraulicznej ABS/wyłącznik szyby elektrycznej |
| 22 | Bezpiecznik zaworów ABS |
| 23 | Bezpiecznik tempomatu/Bezpiecznik automatycznego paska na ramię |
| 24 | otwarty |

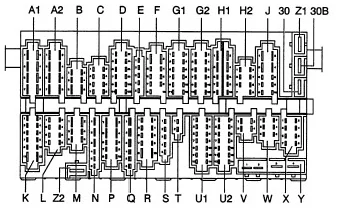

Połączenia i wtyczki na panelu bezpieczników i przekaźników
| Numer | Opis |
| A1 | Wiązka przewodów reflektora (żółta), osiem punktów |
| A2 | Wiązka przewodów reflektora (żółta), osiem punktów |
| B | otwarty |
| C | Wiązka przewodów reflektora (żółta), osiem punktów |
| D | Wiązka przewodów wyposażenia opcjonalnego (zielona), dwunastopunktowa |
| E | Wiązka przewodów przyrządu, prawa (biała), dziesięć punktów |
| F | Wiązka przewodów komory silnika, prawa (biała), dziesięć punktów |
| G1 | Wiązka przewodów komory silnika, prawa (biała), dwunastopunktowa |
| G2 | Wiązka przewodów komory silnika, prawa (biała), dwunastopunktowa |
| H1 | Wiązka przewodów przełącznika kolumny kierownicy (czerwona), dziesięć punktów |
| H2 | Wiązka przewodów przełącznika kolumny kierownicy (czerwona), osiem punktów |
| J | Wiązka przewodów przełącznika kolumny kierownicy (czerwona), dziesięć punktów |
| K | Tylna wiązka przewodów (czarna), dwunastopunktowa |
| L | Tylna wiązka przewodów (czarna), osiem punktów |
| M | Tylna wiązka przewodów (czarna), sześciopunktowa |
| N | Wiązka przewodów klimatyzacji (zielona), sześciopunktowa |
| P | Wiązka przewodów odszraniania tylnej szyby (niebieska) dziesięć punktów |
| Q | Wiązka przewodów przyrządu, , (niebieska), sześciopunktowa |
| R | Wiązka przewodów przełącznika świateł (nlue), dziesięć punktów |
| S | Wiązka przewodów komory silnika prawa (biała), pięciopunktowa |
| T | Złącze (zielone), dwupunktowe |
| U1 | Wiązki okablowania zestawu wskaźników (niebieskie), czternaście punktów |
| U2 | Wiązki okablowania zestawu wskaźników (niebieskie), czternaście punktów |
| V | Wiązka przewodów wskaźnika wielofunkcyjnego (zielona), czteropunktowa |
| W | Złącze (zielone), sześciopunktowe |
| X | Wiązka przewodów lampki ostrzegawczej (zielona), osiem punktów |
| Z | Cztery złącza sygnałowe, zacisk 30 |
| Z1 | Złącze sygnału |
| Z2 | Złącze sygnałowe, zacisk 31 |
| 30 | Złącze sygnałowe, zacisk 30 |
| 30B | Złącze sygnału |
| 31 | Złącze sygnałowe, zacisk 31 (nie pokazano) |
