Toyota Yaris (XP90) (2005-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Yaris (XP90) z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013. Toyota Yaris (XP90) to kompaktowy samochód osobowy, który został wprowadzony na rynek w 2005 roku. Jest to trzecia generacja modelu Yaris, który zastąpił poprzednią wersję znana jako Yaris (XP10/XP20). […]

08/27/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Yaris (XP90) z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Toyota Yaris (XP90) to kompaktowy samochód osobowy, który został wprowadzony na rynek w 2005 roku. Jest to trzecia generacja modelu Yaris, który zastąpił poprzednią wersję znana jako Yaris (XP10/XP20). XP90 było dostępne w różnych wersjach nadwozia, w tym jako 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz sedan.

Charakteryzował się on nowoczesnym designem i kompaktowymi rozmiarami, co sprawiało, że był łatwy w manewrowaniu i parkowaniu, co przyciągało zwłaszcza kierowców poruszających się w miejskich warunkach. Wnętrze samochodu było ergonomiczne i funkcjonalne, a choć z racji kompaktowych wymiarów nie oferowało olbrzymiej przestrzeni, to jednak było praktyczne dla codziennej jazdy.

W zależności od rynku, Toyota Yaris XP90 oferowała różne jednostki napędowe, w tym benzynowe silniki o pojemności od 1.0 do 1.5 litra, z różnymi poziomami mocy i efektywnością paliwową. Wersje napędzane mniejszymi silnikami często cieszyły się popularnością w miastach, gdzie niskie zużycie paliwa było istotne.

Pod względem bezpieczeństwa, Toyota Yaris XP90 była wyposażona w poduszki powietrzne, systemy ABS (system zapobiegający blokowaniu się kół podczas hamowania) oraz EBD (elektroniczny rozdział sił hamowania), co w tamtych czasach było dość standardowe.

Jednym z kluczowych punktów tego modelu było dążenie do efektywności paliwowej, a Toyota reklamowała go jako pojazd oszczędny w eksploatacji. To przyczyniło się do popularności modelu, szczególnie w krajach o wyższych cenach paliw.

Warto również zauważyć, że po wprowadzeniu modelu XP90, Toyota kontynuowała rozwijanie gamy Yaris, wypuszczając kolejne generacje, które wprowadzały nowe technologie, design i innowacje.

W 2011 roku Toyota Yaris XP90 została zastąpiona przez następną generację Yarisa, a więc XP130, która kontynuowała ewolucję tej popularnej kompaktowej linii samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Znana również jako:

Vitz, Belta.



Przegląd kabiny pasażerskiej

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą (po lewej stronie), za osłoną.

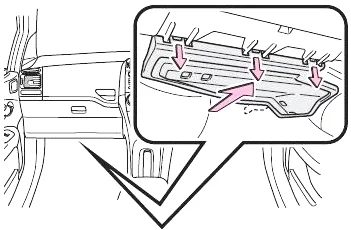

LHD

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

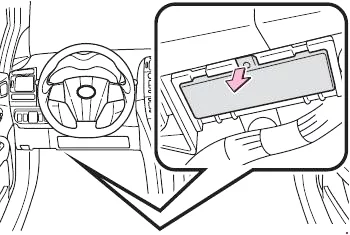

RHD

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

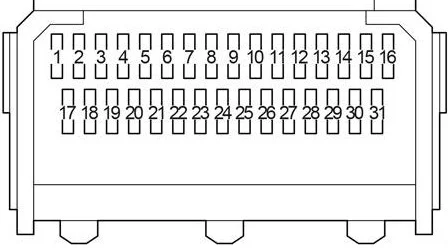

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 10 Boczne światła obrysowe, tylne światła postojowe, światła tablicy rejestracyjnej, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
1 PANEL2 7,5 System immobilizera silnika, system wprowadzania i uruchamiania, przednie światło przeciwmgielne, oświetlenie, przypomnienie o zapaleniu, wielomodowa manualna skrzynia biegów, tylne światło przeciwmgielne, uruchamianie, blokada kierownicy, tylne światło, bezprzewodowa kontrola zamka drzwi
2 PANEL 1 7,5 Oświetlenie, sterowanie oświetleniem tablicy rozdzielczej, licznik i wskaźnik
3 7,5 Odmgławiacz tylnej szyby, system klimatyzacji
4 20 Zasilanie okna
5 20 Szyba pasażera z tyłu (lewa strona)
6 20 Szyba pasażera z tyłu (prawa strona)
7
8 CIG 15 Gniazdo zasilania
9 AKC 7,5 System blokowania drzwi, zewnętrzne lusterka wsteczne, system audio
10
11 ID/UP /
MIR HTR
10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
12
13
14 7,5 Tylne światła przeciwmgielne
15 IGN 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system immobilizera silnika, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu
16 7,5 Licznik i wskaźniki
17 P S-HTR 15 Podgrzewacz siedzenia
18 D S-HTR 15 Podgrzewacz siedzenia
19 WIP 20/25 Wycieraczka przedniej szyby
20 RR WIP 15 Tylna wycieraczka
21 WSH 15 Spryskiwacz szyby przedniej
22 ECU-IG 10 System świateł do jazdy dziennej, system przeciwblokujący, elektryczny układ wspomagania kierownicy, elektryczne szyby, system zamka drzwi, system odstraszający kradzieży, elektryczny wentylator chłodzący
23 10 System ładowania, kierunkowskazy, światła awaryjne, światła buck-up, sterowanie oświetleniem tablicy rozdzielczej, system blokady zmiany biegów, odmgławiacz tylnej szyby, system klimatyzacji, system automatycznej skrzyni biegów
24 OBD2 7,5 System diagnostyki pokładowej
25 10 Światła stopu, wysoko zamontowane światło stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system blokady zmiany biegów, układ przeciwblokujący
26
27 D/L 25 System blokady drzwi
28 15 Przednie światła przeciwmgielne
29
30 10 Boczne światła obrysowe, tylne światła postojowe, światła tablicy rejestracyjnej, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
31 AM1 25 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Zobacz także:  Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

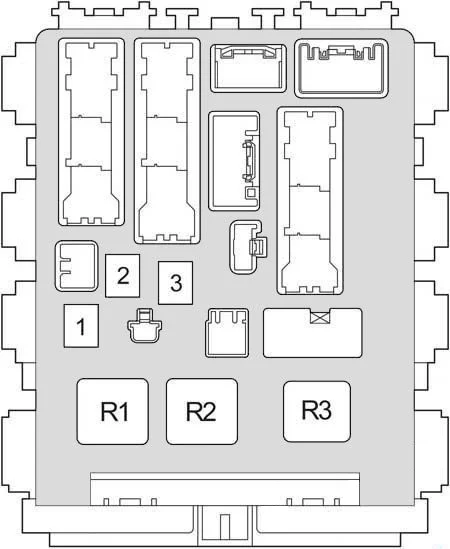

Przednia strona

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 PWR 30 Elektryczne szyby
2 OBR 30 Odmgławiacz tylnej szyby
3
Przekaźnik
R1 Zapłon (IG1)
R2 Nagrzewnica (HTR)
R3 Migacz

Dodatkowa skrzynka bezpieczników

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 AKC2 7,5 System blokady zmiany biegów
1 AM2 NR 2 7,5 Ładowanie, sterowanie zamkiem drzwi, podwójna blokada, sterowanie silnikiem, system immobilizera silnika, system wsiadania i ruszania, zapłon, oświetlenie wnętrza, przypomnienie o świetle, elektryczne okno, ostrzeżenie o zapięciu pasów, uruchamianie, blokada kierownicy, bezprzewodowa kontrola zamka drzwi
1 WIP-S 7,5 System ładowania
2 AKC2 7,5 System blokady zmiany biegów
2 AM2 NR 2 7,5 Ładowanie, sterowanie zamkiem drzwi, podwójna blokada, sterowanie silnikiem, system immobilizera silnika, system wsiadania i ruszania, zapłon, oświetlenie wnętrza, przypomnienie o świetle, elektryczne okno, ostrzeżenie o zapięciu pasów, uruchamianie, blokada kierownicy, bezprzewodowa kontrola zamka drzwi
2 WIP-S 7,5 System ładowania

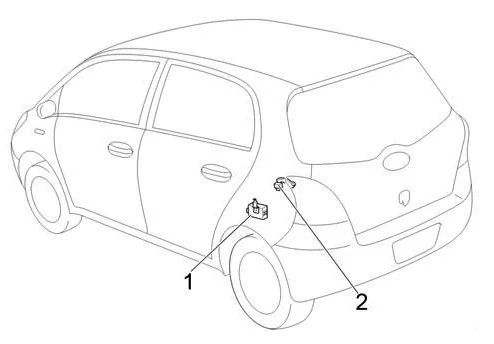

Dodatkowe elementy

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

  1. Odbiornik sterowania drzwiami
  2. Przekaźnik lampy stopu

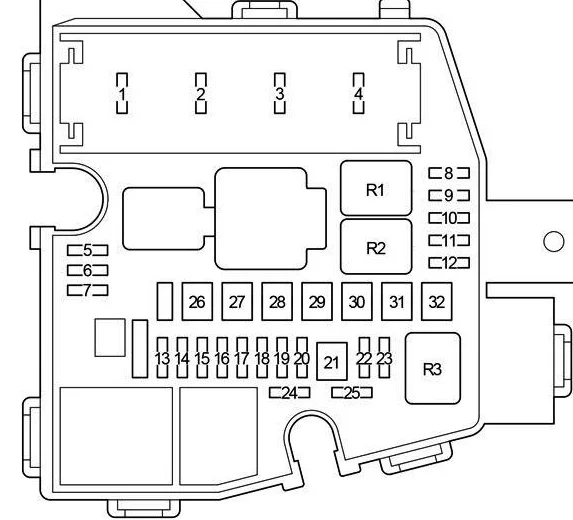

Skrzynka bezpieczników komory silnika

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1
2 AM2 15 Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
3 EFI 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
3 10 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: klakson
3 ECD 30 1ND-TV: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4 10 1KR-FE, 1ND-TV: klakson
4 EFI 20 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4 ECD 30 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa (TMMF wyprodukowano od listopada 2008 r., produkcja)
5 30 Zapasowy bezpiecznik
6 10 Zapasowy bezpiecznik
7 15 Zapasowy bezpiecznik
8
9
10
11 FR DEF 20
12 ABS2/VSC2 30 Układ przeciwblokujący, system kontroli stabilności pojazdu
13 30 z DRL: „H-LP LH/H-LP LO LH”, „H-LP LH/H-LP LO LH”, „H-LP HI LH”, „H-LP HI RH”
14 30 System startowy
15 20 Układ blokady kierownicy
16 15 Oświetlenie wewnętrzne, oświetlenie osobiste, system antykradzieżowy, system audio, bezprzewodowy system zdalnego sterowania
17 ECU-B 7,5 System immobilizera silnika, system świateł do jazdy dziennej, system klasyfikacji pasażerów z przodu, elektryczne szyby, system zamka drzwi, system odstraszający przed kradzieżą, licznik i wskaźnik
18 ALT-S 7,5 System ładowania
19 ETCS 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
20 HAZ 10 Kierunkowskazy, światła awaryjne
21 AMT 50 Wielomodowa ręczna skrzynia biegów
21 BBC 40 System Stop&Start
22 H-LP RH /
H-LP LO RH
10 Prawy reflektor
23 H-LP LH /
H-LP LO LH
10 Lewy reflektor
24 EFI2 10 Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
24 ECD2 10 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
25 ECD3 7,5 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
26 HTR SUB2 40 435W Typ: Grzałka PTC
26 HTR SUB1 50 600W Typ: Grzałka PTC
27 EPS 50 Elektryczny układ wspomagania kierownicy
28 ABS1/VSC1 50 Układ przeciwblokujący, system kontroli stabilności pojazdu
29 HTR 40 System klimatyzacji
30 RDI 30 Elektryczny wentylator chłodzący
31 HTR SUB1 30 435W Typ: Grzałka PTC
31 HTR SUB2 30 600W Typ: Grzałka PTC
32 H-LP CLN /
PWR HTR
30 Nagrzewnica elektryczna, środek do czyszczenia reflektorów
32 HTR SUB3 30 600W Typ: Grzałka PTC
Przekaźnik
R1 Rozrusznik (ST)
R2 Elektryczny wentylator chłodzący (FAN NO.2)
R3 Grzałka PTC (HTR SUB1)
Zobacz także:  Toyota Estima Previa (2007-2020) - schematy bezpieczników i przekaźników

Skrzynka przekaźników

Z DRL (światła dzienne)

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1
2
3 H-LP HI RH 10 Reflektor
4 H-LP HI LH 10 Reflektor
Przekaźnik
R1 Ściemniacz (DIM)
R2 System kontroli stabilności pojazdu / Układ przeciwblokujący / Wielomodowa ręczna skrzynia biegów (VSC1/ABS1/AMT)
R3
R4 Reflektor (H-LP)
R5 Grzałka PTC (HTR SUB3)
R6 Grzałka PTC (HTR SUB2)
R7 Grzałka PTC (HTR SUB1)
R8 System kontroli stabilności pojazdu / Układ przeciwblokujący (VSC2/ABS2)

Bez DRL (świateł dziennych)

Typ 1

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1
2
Przekaźnik
R1 System kontroli stabilności pojazdu (VSC1)
R2 / System kontroli stabilności pojazdu (FR DEF/VSC2)



Typ 2

Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Grzałka PTC (HTR SUB3)
R2 Grzałka PTC (HTR SUB2)
R3 Reflektor / wielotrybowa ręczna skrzynia biegów / grzałka PTC (H-LP/AMT/HTR SUB1)

Skrzynka bezpieczników zasilania

Znajduje się na dodatnim biegunie akumulatora.

Numer Nazwa Ampery [A] Opis
1 80 Olej napędowy: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 GŁÓWNY 60 bez AMT: „EFT, „HORN”, „AM2”, „ALT-S”, „DOME”, „ST”, „ECU-B”, „ETCS”, „HAZ”, „H-LP LH/H- Bezpieczniki LP LO LH” i „H-LP RH/H-LP LO RH”.
2 GŁÓWNY 80 Z AMT: „EFI”, „HORN”, „AM2”, „ALT-S”, „DOME”, „ST”, „ECU-B”, „ETCS”, „HAZ”, „H-LP LH/H Bezpieczniki -LP LO LH”, „H-LP RH/H-LP LO RH”, „AMT”.
3 ALT 120 Układ ładowania, „HTR SUB2”, „EPS”, „ABS1/VSC1”, „HTR”, „ABS2/VSC2”, „HTR SUB1”, „RDI”, „DEF”, „FR FOG”, „OBD2”, Bezpieczniki „D/L”, „POWER”, „RR DOOR”, „RL DOOR”, „STOP” i „AM1”
