Toyota Corolla (E160, E170, E180) (2013-2018) – schematy bezpieczników i przekaźników

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Corolla (E160, E170, E180) z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Toyota Corolla (E160, E170, E180) to dziewiąta, dziesiąta i jedenasta generacja modelu Corolla, produkowane od 2013 roku. Te generacje kontynuują tradycję Corolli jako niezawodnych, efektywnych i komfortowych samochodów, ale wprowadzają także nowoczesne technologie i design. Oto kilka kluczowych informacji na temat Toyota Corolla (E160, E170, E180):

Design i Rozmiar: Wprowadzenie generacji E160, E170 i E180 przyniosło bardziej nowoczesny i dynamiczny design w porównaniu do wcześniejszych wersji. Linie samochodu są zarysowane i zwracają uwagę na bardziej zaawansowaną estetykę. Warianty nadwozia obejmują sedan, hatchback i kombi.

Silniki i Wydajność: Modele Corolla E160, E170 i E180 oferują różnorodne jednostki napędowe, w tym benzynowe, dieslowskie i hybrydowe silniki. To wybór między różnymi opcjami napędu pozwala dostosować samochód do własnych preferencji pod względem oszczędności paliwa i wydajności.

Wnętrze i Technologia: Wnętrze Corolli E160, E170 i E180 zostało zaprojektowane, aby być ergonomicznym i komfortowym. Materiały wykończeniowe są solidne, a deska rozdzielcza jest bardziej nowoczesna i często wyposażona w systemy multimedialne i nawigacyjne.

Bezpieczeństwo i Technologie Asystujące: Wprowadzenie nowoczesnych systemów bezpieczeństwa stało się ważnym elementem tych generacji Corolli. Modele E160, E170 i E180 często wyposażone są w systemy hamowania awaryjnego, asystenta pasa ruchu, monitorowanie martwego pola oraz wiele innych zaawansowanych funkcji.

Hybrydowa Wersja: Ważną innowacją w tych generacjach Corolli jest wprowadzenie wersji hybrydowej. Modele hybrydowe łączą tradycyjny silnik benzynowy z silnikiem elektrycznym, co przyczynia się do poprawy efektywności paliwowej i redukcji emisji.

Dziedzictwo: Te generacje Corolli kontynuują długotrwałe dziedzictwo serii jako niezawodnych, ekonomicznych i praktycznych samochodów. Jednak wprowadzenie nowych technologii i rozwiązań sprawia, że Corolla pozostaje konkurencyjna na zmieniającym się rynku.

Podsumowanie: Toyota Corolla (E160, E170, E180) to dziewiąta, dziesiąta i jedenasta generacja klasycznego modelu Corolla, które zachowują cechy charakterystyczne dla marki Toyota, takie jak niezawodność i oszczędność, a także wprowadzają nowoczesne technologie, aby sprostać wymaganiom współczesnych kierowców. To kontynuacja długotrwałego sukcesu serii Corolla na rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

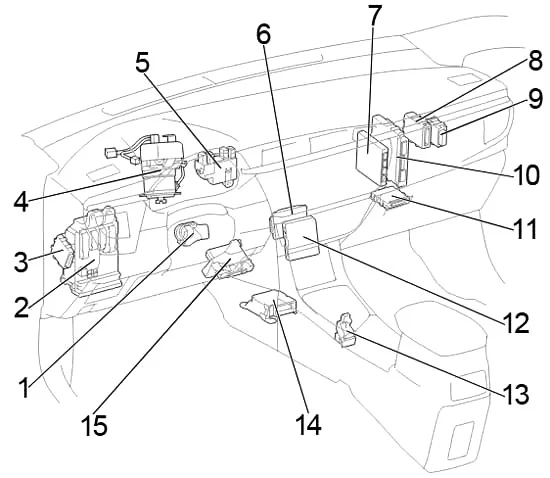

Ruch lewostronny

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

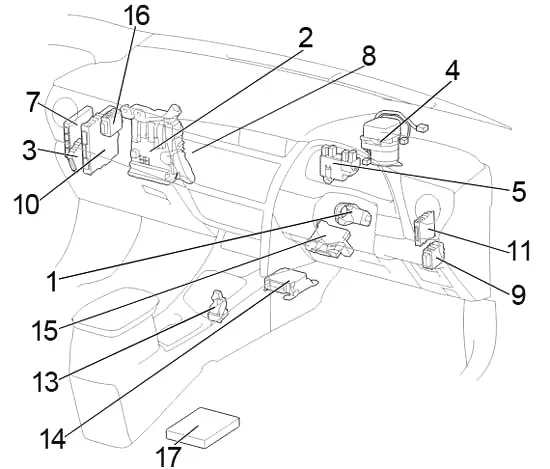

Kierownica z prawej strony

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników



  1. Siłownik blokady kierownicy
  2. Skrzynka bezpieczników / ECU korpusu głównego
  3. Obrotowy ECU reflektora
  4. ECU wspomagania kierownicy
  5. Skrzynka przekaźnikowa
  6. LHD: ECU tempomatu
  7. Moduł kontroli skrzyni biegów
  8. Komputer z bramą sieciową
  9. Przekaźnik wycieraczek szyby przedniej
  10. ECU zatrzymania i uruchomienia silnika
  11. Ostrzeżenie o odprawie ECU
  12. LHD ( Corolla ): telefon nadawczo-odbiorczy
  13. Jednostka sterująca blokadą zmiany biegów
  14. Czujnik poduszki powietrznej
  15. Wzmacniacz klimatyzacji
  16. RHD: Przekaźnik kontroli drzwi z podwójną blokadą
  17. Hatchback, Wagon: Wzmacniacz komponentowy stereo



Skrzynka bezpieczników w przedziale pasażerskim

Ruch lewostronny

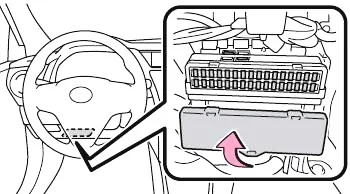

Panel bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę.

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników



Kierownica z prawej strony

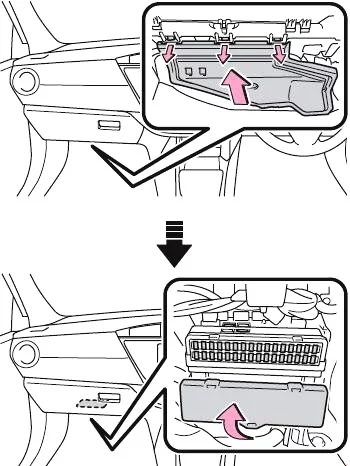

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Zdejmij pokrywę i pokrywę.

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników



Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

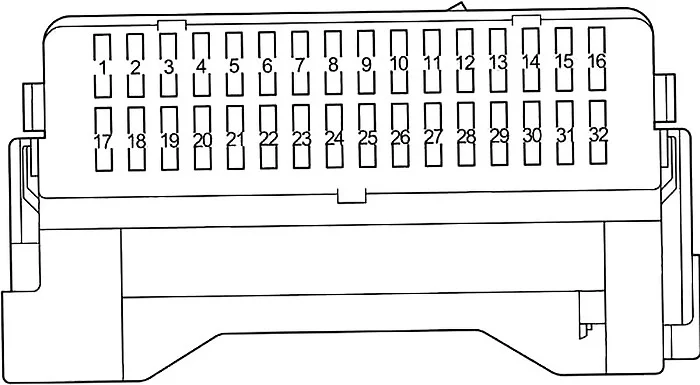

Numer Ampery [A] Opis
1 15 Gniazdo zasilania
2 7,5 System diagnostyki pokładowej
3 7,5 Światła stopu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wysoko zamontowane światło stopu, ABS, VSC, system sterowania blokadą zmiany biegów
4 7,5 Tylne światło przeciwmgielne, wskaźnik i mierniki
5 20 System zamka drzwi zasilania
6 20 Panoramiczny klosz dachowy
7 7,5 Przednie światła przeciwmgielne, wskaźnik i mierniki
8 5 „IG1 RLY”, „ACC RLY”
9 10 System zamka tylnych drzwi
10 20 Okna elektryczne
11 20 Okna elektryczne
12 20 Okna elektryczne
13 15 Spryskiwacz przedniej szyby
14 25 Wycieraczka przednia i spryskiwacz (z systemem wycieraczek automatycznych), ładowanie, źródło zasilania (oprócz 1WW)
15 15 Wycieraczka tylnej szyby
16 25 Wycieraczki
17 15 Zapalniczka
18 7,5 Zewnętrzne lusterka wsteczne, główny sterownik nadwozia, zegar, system audio
19 5 System sterowania blokadą zmiany biegów
20 10 Przednie światła pozycyjne, tylne światła, światła tablicy rejestracyjnej, przednie światła przeciwmgielne
21 7,5 Oświetlenie przełącznika, oświetlenie zestawu wskaźników, oświetlenie schowka na rękawiczki, główny korpus ECU
22 5 System ładowania
23 7,5 Elektryczny wentylator chłodzący, AFS, system ładowania, ABS, VSC
24 7,5 Światła tylne, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, AFS
25 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wewnętrzne lusterko wsteczne, panoramiczna osłona dachu, układ sterowania blokadą zmiany biegów, środek do czyszczenia reflektorów, AFS
26 7,5 Układ klimatyzacji, odmgławiacz tylnej szyby
27 7,5 Główny korpus ECU, lampka przypominająca o zapięciu pasów bezpieczeństwa pasażera z przodu, zewnętrzne lusterka wsteczne
28 5 Elektryczne wspomaganie kierownicy
29 7,5 Inteligentny system wprowadzania i uruchamiania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy
30 15 podgrzewacze siedzeń
31 5 Licznik i wskaźniki
32 7,5 System poduszek powietrznych SRS
Zobacz także:  Toyota FJ Cruiser (2006-2007) - schematy bezpieczników i przekaźników



Ruch lewostronny

Otwórz skrzynkę pomocniczą. Naciśnij z każdej strony skrzynki pomocniczej, aby odłączyć górne pazury. Wyciągnij skrzynkę pomocniczą i odłącz dolne łapy.

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników



Kierownica z prawej strony

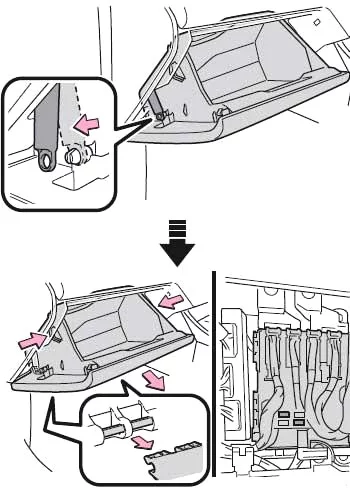

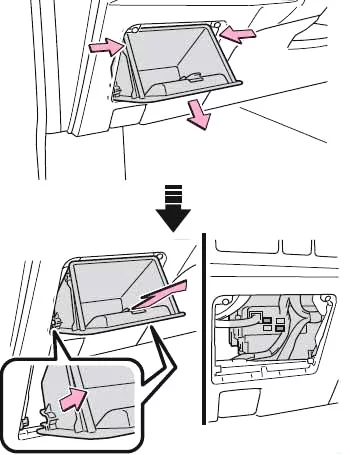

Otwórz schowek. Zsuń amortyzator. Naciśnij z każdej strony schowka, odłącz górne pazury. Następnie wyciągnij schowek i odłącz dolne pazury.

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny
2
3
4 30 Okna elektryczne

Skrzynka przekaźnikowa

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Przednie światło przeciwmgielne (FR FOG)
R2 Klakson (S-HORN)
R3
R4 Gniazdo zasilania (PWR OUTLET)
R5 Oświetlenie wewnętrzne (DOME CUT)

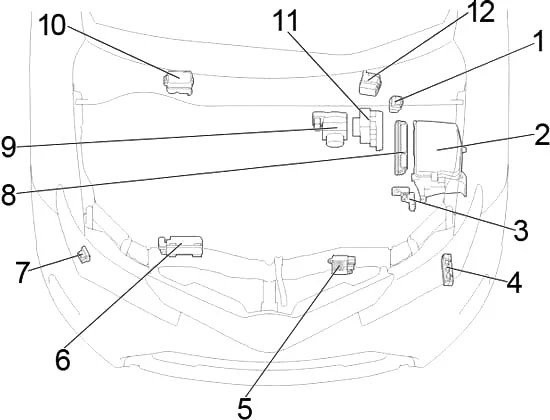

Komora silnika

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

  1. Przekaźnik świecy żarowej
  2. Skrzynka bezpiecznikowa
  3. Sterownik generatora ECU
  4. Kontroler świec żarowych
  5. ECU wentylatora chłodzącego
  6. Sterownik wtryskiwacza
  7. Przekaźnik sterujący czyszczenia reflektorów
  8. ECM
  9. ECU kontroli poślizgu (ręczna skrzynia biegów wielotrybowa)
  10. Skrzynka przekaźników (LHD)
  11. ECU kontroli poślizgu (z wyjątkiem wielotrybowej ręcznej skrzyni biegów)
  12. Skrzynka przekaźników (RHD)



Skrzynka bezpieczników w komorze silnika

Wciśnij zakładkę i zdejmij pokrywę.

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

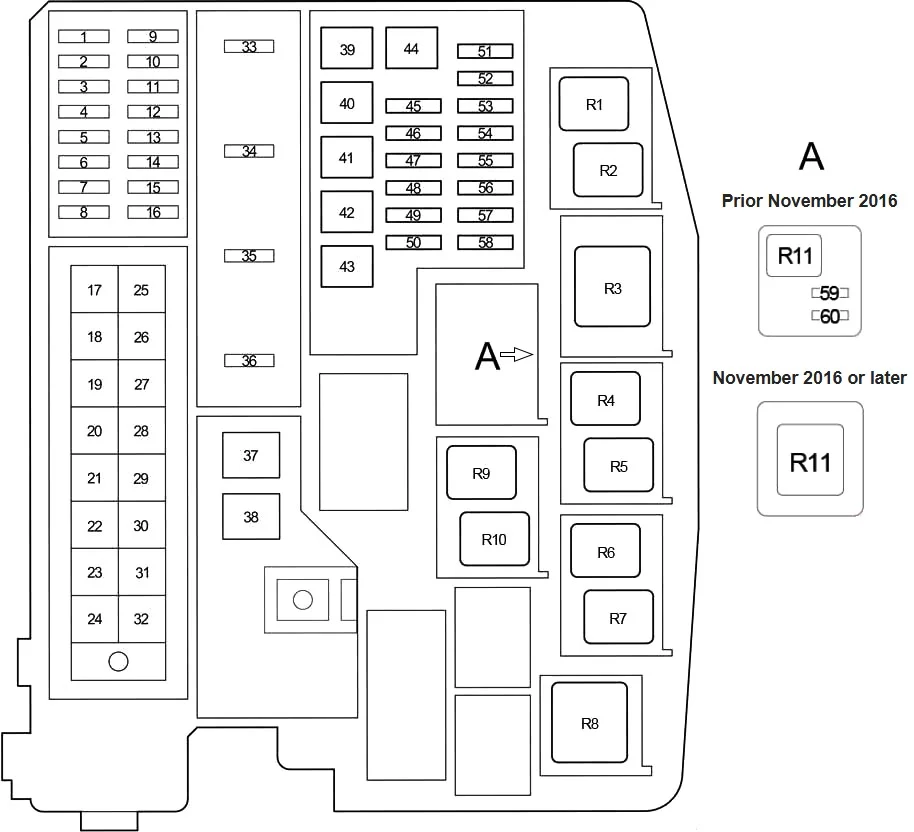

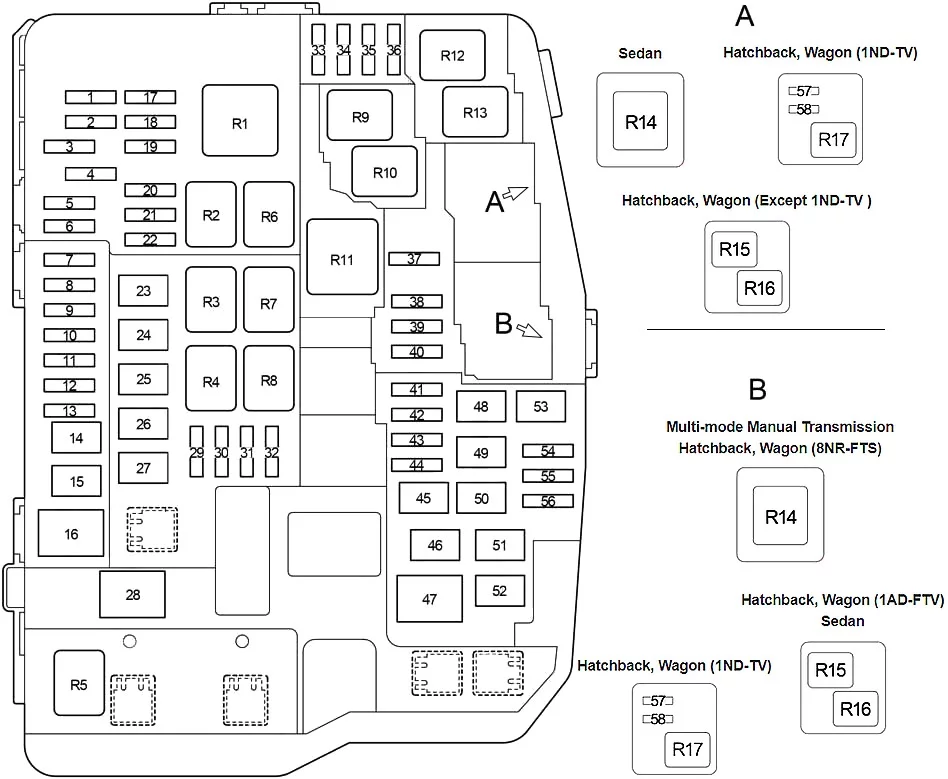

Schemat (oprócz Diesel 1.6L 1WW)

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 System klimatyzacji, elektryczne szyby, inteligentny system wjazdu i startu, zewnętrzne lusterka wsteczne, wskaźniki i mierniki
2 5 Elektryczne wspomaganie kierownicy
3 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, bezpiecznik „IG2”
4 30 Bezpieczniki „KOPUŁA”, „ECU-B №1”, „RADIO”
5 10 Klakson
6 20 1NR-FE: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI №1”, „EFI №2”, pompa paliwa
25 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI №1”, „EFI №2”, pompa paliwa
30 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 5 System ładowania
8 10 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS: elektroniczny system sterowania przepustnicą
20 1AD-FTV: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
9 10 Z wyjątkiem 8NR-FTS: Licznik i mierniki, kierunkowskazy
30 8NR-FTS: System startowy
10 15 Wskaźniki i mierniki, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych SRS
11 20 1AD-FTV: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
15 Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10 1ND-TV, (Sedan (1AD-FTV): wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
20 8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7,5 1NR-FE (kwiecień 2016 lub później): System telematyczny
12 30 Z wyjątkiem 8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7,5 Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE): System telematyczny
10 Sedan (1ND-TV): Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
13 30 Z wyjątkiem 8NR-FTS: System startowy
10 8NR-FTS: miernik i mierniki, kierunkowskazy
14 30 Hatchback, Wagon: „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI” bezpieczniki
40 Sedan: bezpieczniki „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI”
15 30 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
16 80 Elektryczne wspomaganie kierownicy
17 10 Bezprzewodowy pilot zdalnego sterowania, główny korpus ECU, VSC, inteligentny system wprowadzania i uruchamiania, zegar
18 7,5 Oświetlenie wnętrza, oświetlenie w progach drzwi, oświetlenie bagażnika, główny sterownik ECU
19 20 System nagłośnieniowy
20 10 Światła dzienne
21 15 Sedan: Ogrzewanie kierownicy
22 30 ABS, VSC
23 40 Elektryczny wentylator chłodzący
24
25 30 Hatchback, Wagon: Odmgławiacz tylnej szyby, odmgławiacze zewnętrznego lusterka wstecznego
50 Sedan: Odmgławiacz tylnej szyby, odmgławiacze zewnętrznego lusterka wstecznego
26 50 ABS, VSC
27 50 System klimatyzacji
28 120 Benzyna: System ładowania
140 Olej napędowy: system ładowania
29 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30 10 Z wyjątkiem 8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
15 8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
31 20 1ND-FTV: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10 8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
20 Sedan: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
32 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa, odmgławiacze lusterka wstecznego zewnętrznego
33 15 HID: Reflektor prawy (światło mijania)
10 Halogen, LED: Reflektor prawy (światło mijania)
34 15 HID: Reflektor lewy (światło mijania)
10 Halogen, LED: Reflektor lewy (światła mijania), pokrętło ręcznego poziomowania reflektorów
35 7,5 Hatchback, Wagon: Reflektor prawy (światło drogowe)
10 Sedan: Reflektor prawy (światło drogowe)
36 7,5 Hatchback, Wagon: Lewy reflektor (światło drogowe), wskaźnik i mierniki
10 Sedan: Lewy reflektor (światła drogowe), wskaźnik i mierniki
37 15 Hatchback, Wagon: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
20 Sedan: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
38
39
40
41 15 System nagłośnieniowy
42
43 20 8NR-FTS: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
44 20 System blokady kierownicy
45 50 Sedan: Wielotrybowa manualna skrzynia biegów
46 40 System Start&Stop
50 Hatchback, Wagon: Wielofunkcyjna manualna skrzynia biegów
47 80 Układ żarzenia silnika
48 30 Grzałka elektryczna
49 30 Grzałka elektryczna
50 30 Środek do czyszczenia reflektorów
51 30 Sedan: ABS, VSC
30 Hatchback, Wagon: ABS, VSC
52 30 Elektryczny wentylator chłodzący
53 30 Grzałka elektryczna
54
55 10 Odstraszający kradzież
56 25 Grzałka elektryczna
20 Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Odmrażacz szyby przedniej
A
57 10 1ND-TV (od maja 2015 r.): Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
58
B
57 15 1ND-TV (od maja 2015 r.): Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
58 15 1ND-TV (od maja 2015 r.): Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
Przekaźnik
R1 Elektryczne wspomaganie kierownicy (EPS)
R2 (INJ)
Sedan (1ND-TV (od kwietnia 2016): (EFI-MAIN №2)
R3 Rozrusznik (ST №1)
R4 Światła do jazdy dziennej (DRL)
R5 Klakson
R6 Elektryczny wentylator chłodzący (FAN №1)
R7 (EFI-GŁÓWNA)
R8 Zapłon (IG2)
R9 Ściemniacz (ŚCIEMNIACZ)
R10 Hatchback, Wagon: Światła stopu (STOP LP)
R11 Reflektor (H-LP)
R12 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Pompa paliwa (C/OPN)
1AD-FTV: (EDU)
1ND-TV, 8NR-FTS: (EFI MAIN №2)
R13 Hatchback, Wagon (1AD-FTV): (EFI MAIN №2)
Hatchback, Wagon (1ND-TV): (TSS-C HTR)
Sedan (przed listopadem 2016 r.): Światła stopu (STOP LP)
Sedan (od listopada 2016): (TSS-C HTR)
A
R14 Sedan: Odmgławiacz tylnej szyby (DEF)
R15 Hatchback, Wagon (z wyjątkiem 1ND-TV): (TSS-C HTR)
R16 Hatchback, Wagon (z wyjątkiem 1ND-TV): Odmgławiacz tylnej szyby (DEF)
R17 Hatchback, Wagon (1ND-TV (od maja 2015)): Odmgławiacz tylnej szyby (DEF)
B
R14 Ręczna skrzynia biegów wielomodowa (AMT)
Hatchback, Wagon (8NR-FTS): Elektryczny wentylator chłodzący (FAN MAIN)
R15 Hatchback, Wagon (1AD-FTV): Elektryczny wentylator chłodzący (FAN №2)
Sedan: –
R16 Hatchback, Wagon (1AD-FTV): Elektryczny wentylator chłodzący (FAN №3)
Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Odmrażacz do przedniej szyby (DEICER)
R17 Hatchback, Wagon (1ND-TV (od maja 2015)): –
Benzyna:

8NR-FTS –

1,2L 1NR-FE – 1,33L

1ZR-FAE, 1ZR-FE –

1,6L 2ZR-FAE, 2ZR-FE – 1,8L Diesel:

1ND-TV – 1,4L

1WW – 1,6L 1AD

-FTV – 2,0L



Schemat (diesel 1.6L 1WW)

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Oświetlenie bagażnika, lampki toaletowe, lampki sufitowe w drzwiach przednich, oświetlenie osobiste/wewnętrzne, oświetlenie stóp
2 20 System audio, system nawigacji, asystent parkowania (monitor widoku z tyłu)
3 10 Wskaźniki i mierniki, akumulator pomocniczy, czujnik skrętu, system podwójnej blokady, bezprzewodowy pilot zdalnego sterowania, inteligentny system wejścia i startu
4
5 10 Inteligentny system wejścia i startu, system klimatyzacji, elektryczne szyby, brama ECU
6 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7
8
9
10 20 System blokady kierownicy
11
12 30 System startowy
13 5 System ładowania
14 10 Kierunkowskazy, migacze awaryjne
15 5 Elektryczne wspomaganie kierownicy
16 7,5 System startowy
17
18 50 ABS, VSC
19 30 Elektryczny wentylator chłodzący
20 40 Elektryczny wentylator chłodzący
21 30 Środki do czyszczenia reflektorów
22 120 „ECU-IG nr 2”, „HTR-IG”, „WYCIERACZKA”, „WYCIERACZKA RR”, „SPRYSKIWACZ”, „ECU-IG nr 1”, „ECU-IG nr 3”, „ siedzenie HTR”, „AM1 ”, „DRZWI”, „STOP”, „DRZWI PRZ”, „ZASILANIE”, „DRZWI TYŁ”, „DRZWI PRAWNE”, „OBD”, „ACC-B”, „DRZWI PRZ”, „DRZWI PRZ”, „ Bezpieczniki DEF”, „OGON”, „SZYBRYDACH”, „DRL”
23
24
25
26 50 Bezpieczniki „HORN”, „IG2”, „FUEL PMP”
27
28 50 Podgrzewacz paliwa
29 50 Wieloportowy system wtrysku paliwa/sekwencyjny wieloportowy system wtrysku paliwa
30 80 Elektryczne wspomaganie kierownicy
31 80 Układ żarzenia silnika
32
33 15 Bezpieczniki „IGN”, „MIERNIK”
34 15 Klakson, odstraszający kradzież
35 30 Pompa paliwowa
36
37 30 Bezpieczniki „H-LP LH LO”, „H-LP RH LO”, „H-LP LH HI”, „H-LP RH HI”
38 40 Zatrzymaj i uruchom system
39 30 Grzałka elektryczna
40
41 30 Grzałka elektryczna
42 50 Klimatyzator, nagrzewnica
43 50 Grzałka elektryczna
44 30 Odmgławiacz tylnej szyby, odmgławiacze zewnętrznego lusterka wstecznego
45 25 Grzałka elektryczna
46 30 ABS, VSC
47
48
49 10 Światła dzienne
50
51 10 Reflektor lewy (światła mijania)
52 10 Reflektor prawy (światła mijania)
53 7,5 Przed listopadem 2016 r.: lewy reflektor (światło drogowe)
5 Od listopada 2016: Elektryczny wentylator chłodzący
54 7,5 Przed listopadem 2016 r.: Reflektor prawy (światło drogowe)
5 Od listopada 2016: Elektryczny wentylator chłodzący
55 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system Stop & Start
56 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
57 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa, odmgławiacze lusterka wstecznego zewnętrznego
58 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
59 5 Przed listopadem 2016: Elektryczny wentylator chłodzący
60 5 Przed listopadem 2016: Elektryczny wentylator chłodzący
Przekaźnik
R1 Elektryczny wentylator chłodzący (FAN №2)
R2 Elektryczny wentylator chłodzący (FAN №3)
R3 Elektryczne wspomaganie kierownicy (EPS)
R4 Światła stopu (STOP LP)
R5 Rozrusznik (ST №1)
R6 Odmgławiacz tylnej szyby (DEF)
R7 (GŁÓWNA EFI)
R8 Reflektor (H-LP)
R9 Opornik
R10 Przed listopadem 2016 r.: Światła do jazdy dziennej (DRL)
Od listopada 2016: Elektryczny wentylator chłodzący (FAN №1)
R11 Przed listopadem 2016: Elektryczny wentylator chłodzący (FAN №1)
Od listopada 2016 r.: Podgrzewacz paliwa (FUEL HTR)

Dodatkowa skrzynka przekaźnikowa

Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1
R2 HTR SUB №1
R3 HTR SUB №3
R4 HTR SUB №2

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
