W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty 86/GT86 z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

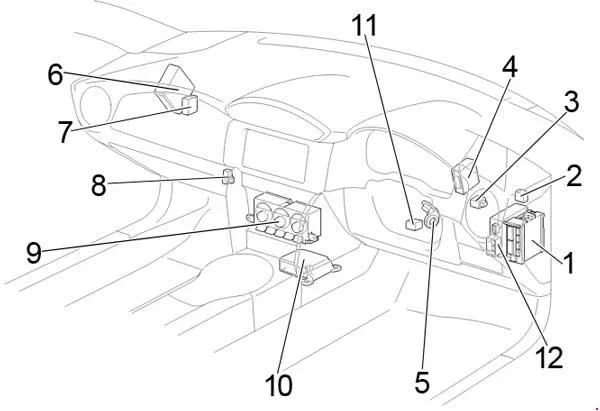

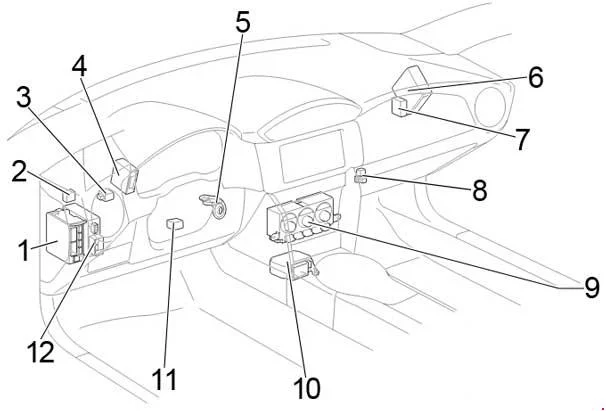

Przedział pasażerski
LHD
RHD
| Numer | Opis |
| 1 | Skrzynka bezpieczników / ECU korpusu głównego |
| 2 | ECU poziomowania reflektorów |
| 3 | Włącz migacz sygnału |
| 4 | ECU sterowania skrzynią biegów |
| 5 | Wzmacniacz klucza transpondera |
| 6 | ECM |
| 7 | Przekaźnik jednostki sterującej |
| 8 | Skrzynka przekaźnikowa |
| 9 | Sterowanie klimatyzacją |
| 10 | ECU poduszki powietrznej |
| 11 | Siłownik blokady kierownicy |
| 12 | ECU wspomagania kierownicy |

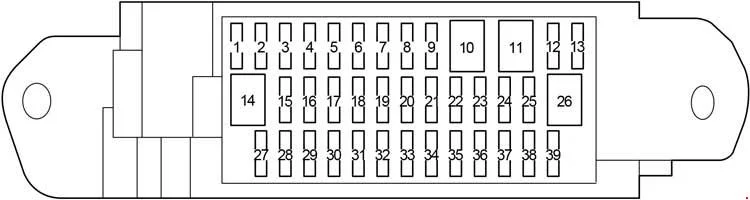

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
| 1 | 15 | Gniazdo zasilania |
| 2 | 7,5 | System nagłośnieniowy |
| 3 | 10 | Podgrzewacz prawego siedzenia |
| 4 | 10 | Podgrzewacz lewego siedzenia |
| 5 | 10 | Jednostka sterująca silnika |
| 6 | 7,5 | Licznik i wskaźniki |
| 7 | 15 | Skrzynia biegów |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | 15 | System nagłośnieniowy |
| 14 | — | — |
| 15 | 7,5 | System startowy |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | 10 | ABS;
Elektryczne wspomaganie kierownicy. |
| 21 | 7,5 | Światła zapasowe |
| 22 | 10 | Prawe przednie światło przeciwmgielne |
| 23 | 10 | Lewe przednie światło przeciwmgielne |
| 24 | 10 | System klimatyzacji |
| 25 | 7,5 | System klimatyzacji |
| 26 | — | — |
| 27 | 7,5 | System diagnostyki pokładowej |
| 28 | — | — |
| 29 | — | — |
| 30 | 7,5 | Światła stopu |
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | 10 | System świateł do jazdy dziennej |
| 35 | — | — |
| 36 | 10 | Tylne światła |
| 37 | 10 | Oświetlenie |
| 38 | 15 | Gniazdo zasilania |
| 39 | 10 | Główny korpus ECU;
Zewnętrzne lusterka wsteczne. |
Skrzynka przekaźników przedziału pasażerskiego
| Numer | Ampery [A] | Opis | |
| 1 | — | — | — |
| Przekaźnik | |||
| R1 | Silnik dmuchawy | ||
| Numer | Opis |
| 1 | Odbiornik kontroli drzwi |
| 2 | ECU i odbiornik ostrzeżenia o ciśnieniu w oponach |
| 3 | ECU sterowania pompą paliwa |
Komora silnika
| Numer | Opis |
| 1 | Skrzynka bezpiecznikowa |
| 2 | LHD: topliwy blok łącza |
| 3 | RHD: bezpiecznik topikowy |
| 4 | Siłownik hamulca |
| 5 | Przekaźnik sterujący czyszczenia reflektorów |
| 6 | Sterownik wtryskiwacza (EDU) |

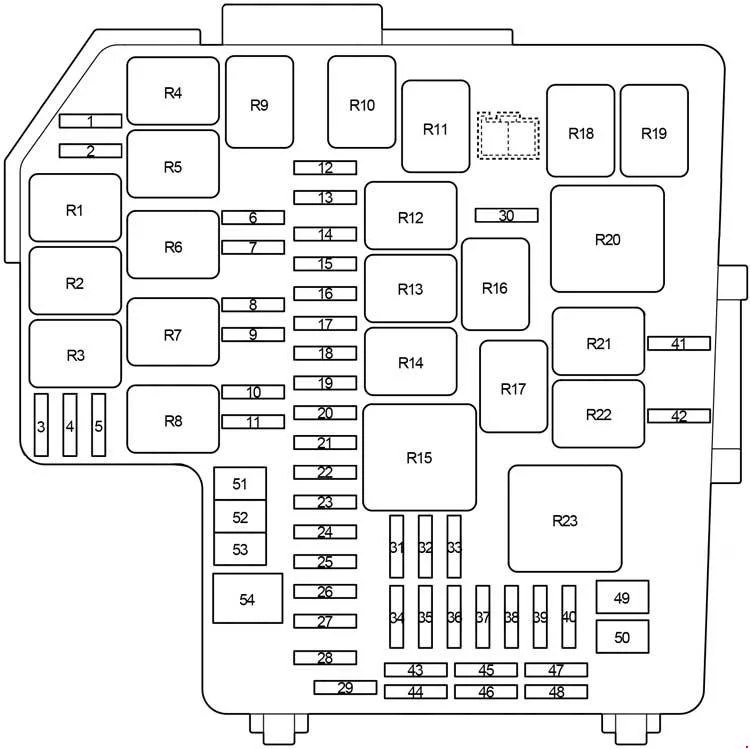

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 1 | 15 | System poduszek powietrznych SRS |
| 2 | — | — |
| 3 | 7,5 | Jednostka sterująca silnika |
| 4 | 20 | Wewnętrzne światło |
| 5 | 7,5 | Bezprzewodowy pilot zdalnego sterowania;
Główny korpus ECU. |
| 6 | 7,5 | Klakson |
| 7 | 7,5 | Klakson |
| 8 | 15 | Reflektor lewy (światła mijania) |
| 9 | 15 | Reflektor prawy (światła mijania) |
| 10 | 10 | Reflektor lewy (światło drogowe) |
| 11 | 10 | Reflektor prawy (światło drogowe) |
| 12 | 7,5 | System startowy |
| 13 | 7,5 | System ładowania |
| 14 | 7,5 | System blokady kierownicy |
| 15 | 20 | Zamek drzwi elektrycznych |
| 16 | 15 | Jednostka sterująca silnika |
| 17 | 7,5 | Przenoszenie |
| 18 | 7,5 | Inteligentny system wprowadzania i uruchamiania |
| 19 | — | — |
| 20 | 15 | Jednostka sterująca silnika |
| 21 | 15 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 22 | 15 | System startowy |
| 23 | 7,5 | Jednostka sterująca silnika |
| 24 | 15 | Kierunkowskazy;
Migacze awaryjne. |
| 25 | 7,5 | Automatyczny system klimatyzacji;
Licznik i wskaźniki. |
| 26 | 20 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 27 | 30 | System poduszek powietrznych SRS;
Jednostka sterująca silnika. |
| 28 | 30 | Bezpieczniki „ECU-B”, „DOME” |
| 29 | — | — |
| 30 | 7,5 | Jednostka sterująca silnika |
| 31 | — | — |
| 32 | 30 | Wycieraczki |
| 33 | 10 | Spryskiwacz przedniej szyby |
| 34 | 25 | Zasilanie okien |
| 35 | 25 | ABS |
| 36 | 25 | — |
| 37 | 25 | Elektryczny wentylator chłodzący |
| 38 | 25 | Okno mocy |
| 39 | 10 | Tylne światło przeciwmgielne |
| 40 | 30 | Odmgławiacz tylnej szyby |
| 41 | 7,5 | Odmgławiacze zewnętrznych lusterek wstecznych |
| 42 | 25 | Elektryczny wentylator chłodzący |
| 43 | — | Zapasowy bezpiecznik |
| 44 | — | Zapasowy bezpiecznik |
| 45 | — | Zapasowy bezpiecznik |
| 46 | — | Zapasowy bezpiecznik |
| 47 | — | Zapasowy bezpiecznik |
| 48 | — | Zapasowy bezpiecznik |
| 49 | 40 | ABS |
| 50 | 50 | System klimatyzacji |
| 51 | 30 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 52 | 30 | Środki do czyszczenia reflektorów |
| 53 | 40 | Układ rozruchowy;
Jednostka sterująca silnika. |
| 54 | 80 | Elektryczne wspomaganie kierownicy |
| Przekaźnik | ||
| R1 | (GŁÓWNE EFI1) | |
| R2 | Elektryczny wentylator chłodzący | |
| R3 | Podgrzewacz | |
| R4 | (GŁÓWNE EFI3) | |
| R5 | (ETCS) | |
| R6 | Klakson | |
| R7 | (H-LP) | |
| R8 | Ściemniacz (DIM) | |
| R9 | (GŁÓWNE EFI2) | |
| R10 | Pompa paliwa (C/OPEN) | |
| R11 | Inhibitor | |
| R12 | z przednim światłem obrysowym: (DRL RH)
bez przedniego światła obrysowego: system świateł do jazdy dziennej (DRL) |
|
| R13 | Rozrusznik (ST CUT) | |
| R14 | (IGS) | |
| R15 | Odmgławiacz tylnej szyby (RR DEF) | |
| R16 | Rozrusznik (ST) | |
| R17 | Zapłon (IG2) | |
| R18 | z przednim światłem obrysowym: (DRL LH)
bez przedniego światła obrysowego: tylne światło przeciwmgielne (RR FOG) |
|
| R19 | Elektryczny wentylator chłodzący (FAN NO.2) | |
| R20 | (INJ) | |
| R21 | Odmgławiacze lusterek zewnętrznych (MIR HTR) | |
| R22 | Elektryczny wentylator chłodzący (FAN NO.1) | |
| R23 | Wycieraczki (WIPER) | |
Topliwy blok łącza
| Numer | Nazwa | Ampery [A] | Opis |
| 1 | ALT | 140 | System ładowania |
| 2 | MAIN | 80 | Przekaźnik klaksonu;
Przekaźnik reflektorów; Przekaźnik ściemniacza; „ALT-S”, „ETCS”, „F/PMP”, „MPX-B”, „HAZ”, „EFI (+B)”, „EFI (IGN)”, „EFI (HTR)”, „EFI (CTRL)”, „AT+B”, „IG2 MAIN”, „AM2 NO.2”, „EPS”, „INJ”, „AM2 NO.1”, „H- LP WASHER”, „STR LOCK”, „DCC”, „D/L” bezpieczniki |
