Toyota Yaris (XP10) (1999-2005) – schematy bezpieczników i przekaźników

Rocznik 1999-2005 Generacja XP10
Zaktualizowano 27.08.2023
Toyota Yaris (XP10) (1999-2005) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Yaris (XP10) z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Toyota Yaris (XP10) to pierwsza generacja popularnego subkompaktowego samochodu produkowanego przez japońskiego producenta samochodów Toyota. Wprowadzony na rynek w 1999 roku, Yaris XP10 zdobył popularność dzięki swojemu kompaktowemu rozmiarowi, efektywności paliwowej i praktyczności. Oto kilka kluczowych informacji o modelu Toyota Yaris (XP10):

Wprowadzenie na Rynek: Toyota Yaris XP10 został wprowadzony na rynek jako odpowiedź na rosnące zapotrzebowanie na małe i wydajne samochody. Był produkowany w latach 1999-2005.

Kompaktowy Rozmiar: Yaris XP10 charakteryzował się kompaktowym rozmiarem, co czyniło go idealnym samochodem do miasta. Jego zwrotność i łatwość parkowania były doceniane przez kierowców poruszających się w zatłoczonych obszarach miejskich.

Efektywność Paliwowa: Jednym z wyróżniających się elementów Yarisa XP10 była jego efektywność paliwowa. Zaawansowane technologie silnikowe i lekka konstrukcja przyczyniły się do osiągnięcia dobrych osiągów przy niskim zużyciu paliwa.

Wielofunkcyjność: Mimo niewielkich rozmiarów, wnętrze Yarisa XP10 było zaprojektowane z myślą o praktyczności. Składane fotele tylnej kanapy i różne możliwości konfiguracji przestrzeni ładunkowej pozwalały na przewóz większych przedmiotów.

Wygodne Wnętrze: Mimo kompaktowego rozmiaru, Toyota zadbała o wygodę kierowcy i pasażerów. Wersje wyposażeniowe oferowały podstawowe udogodnienia i komfortowe fotele.

Wersje Nadwoziowe: Yaris XP10 był dostępny w różnych wersjach nadwoziowych, w tym jako hatchback trzydrzwiowy i pięciodrzwiowy.

Toyota Yaris XP10 przyczynił się do sukcesu marki w segmencie małych samochodów. Jego kompaktowy rozmiar, efektywność paliwowa i praktyczność sprawiły, że był atrakcyjnym wyborem dla tych, którzy szukali wygodnego i oszczędnego pojazdu do codziennej jazdy w mieście.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Znana również jako:

Echo, Vitz.

Przegląd kabiny pasażerskiej

Toyota Yaris (XP10) (1999-2005) - schematy bezpieczników i przekaźników

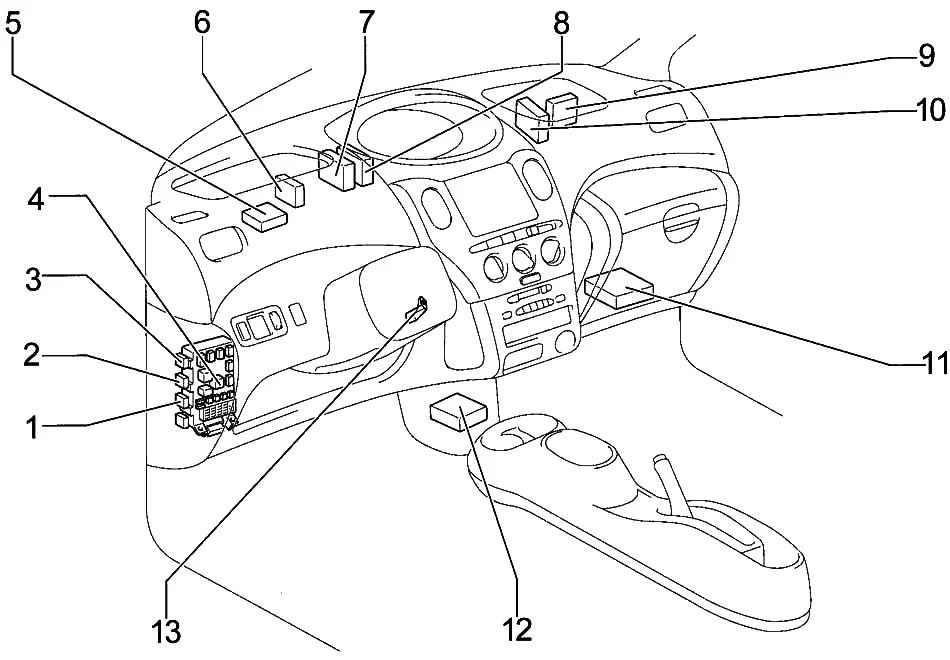

  1. Przekaźnik przedniego światła przeciwmgielnego
  2. Podgrzewany przekaźnik tylnej szyby
  3. Przekaźnik światła bocznego
  4. Skrzynka bezpiecznikowa
  5. Odbiornik zamka drzwi
  6. Aktywny przekaźnik światła
  7. Przekaźnik świateł do jazdy dziennej
  8. Przekaźnik zamka drzwi
  9. Wzmacniacz klimatyzacji
  10. Wzmacniacz dodatkowej grzałki PTC
  11. Jednostka sterująca silnika i skrzyni biegów (A / T), jednostka sterująca silnika (M / T)
  12. Jednostka centralnej poduszki powietrznej
  13. Kluczowy wzmacniacz transpondera

Skrzynka bezpieczników w przedziale pasażerskim

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się w schowku na desce rozdzielczej po stronie kierowcy, za pokrywą.
Odpiąć panel ze schowka po stronie kierowcy, aby uzyskać dostęp do skrzynki bezpieczników.

Toyota Yaris (XP10) (1999-2005) - schematy bezpieczników i przekaźników

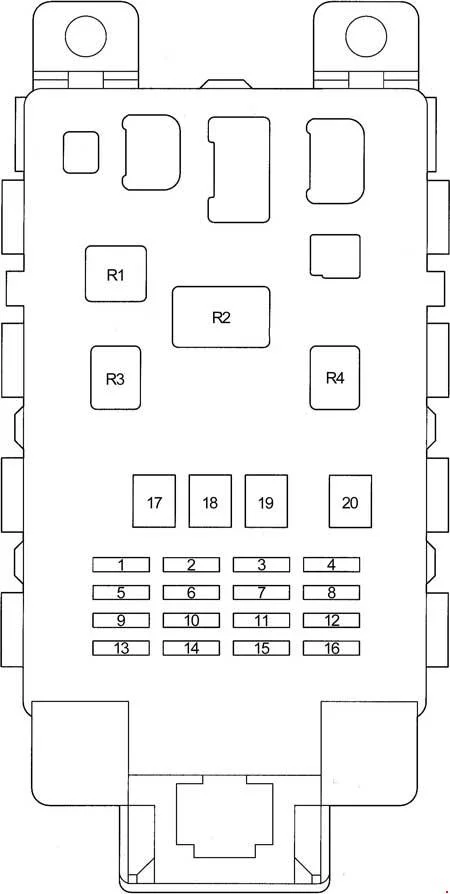

Numer Nazwa Ampery [A] Opis
1 10 ABS, klimatyzacja, światło cofania, ładowanie, licznik kombinowany, sterowanie zamkiem drzwi, podwójna blokada, ECT, sterowanie silnikiem, reflektor (ze światłami do jazdy dziennej), brzęczyk przypominający o światłach, szyberdach, elektryczne okno, blokada zmiany biegów, skręt Światło ostrzegawcze i ostrzegawcze, dwukierunkowy podgrzewacz przepływowy, bezprzewodowa kontrola zamka drzwi
2 DEF RLY 10 Odmgławiacz tylnej szyby i ogrzewanie lusterek
2 OBR 20 Odmgławiacz tylnej szyby i ogrzewanie lusterek
3 D/L 25 Podwójne blokowanie, bezprzewodowa kontrola zamka drzwi
4 7,5 Przednie światło przeciwmgielne, reflektor, kontrola poziomu wiązki reflektorów, brzęczyk przypominający o świetle, tylne światło przeciwmgielne, tylne światło i oświetlenie
5 – – Nieużywany
6 20 Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, kontrola zamka drzwi
7 ECU-B 7,5 Reflektor, tylne światło przeciwmgielne
8 15 Przednie światło przeciwmgielne
9 15 Zapalniczka, zegar, miernik kombinowany, brzęczyk przypominający o świetle, wiele wyświetlaczy, gniazdko elektryczne, radio i odtwarzacz, zdalnie sterowane lusterko
10 ECU-IG 7,5 ABS, oświetlenie wnętrza, wiele wyświetlaczy, nagrzewnica PTC, wentylator chłodnicy i wentylator skraplacza, SRS, dwukierunkowa nagrzewnica przepływowa
11 OBD 7,5 System diagnostyki pokładowej
12 10 Kierunkowskaz i światło ostrzegawcze
13 AC 7,5 Klimatyzator, dwukierunkowy podgrzewacz przepływowy
14 S-HTR 10 Podgrzewacz siedzenia
15 – – Nieużywany
16 10 ECT, sterowanie silnikiem, blokada zmiany biegów, światło stopu
17 AM1 50 Bezpieczniki „ACC”, „GAUGE”, „DEF” („DEF RLY”), „S-HTR”, „WIPER” i „ECU-IG”
18 MOC 30 Szyberdach, elektryczne okno
19 HTR 40 Klimatyzator, dwukierunkowy podgrzewacz przepływowy
20 OBR 30 Odmgławiacz tylnej szyby i ogrzewanie lusterek
Przekaźniki
R1 Podgrzewacz
R2 Migacz, kierunkowskaz
R3 Moc
R4 Przekaźnik otwarcia obwodu (C/OPN)

Skrzynka bezpieczników komory silnika

Toyota Yaris (XP10) (1999-2005) - schematy bezpieczników i przekaźników

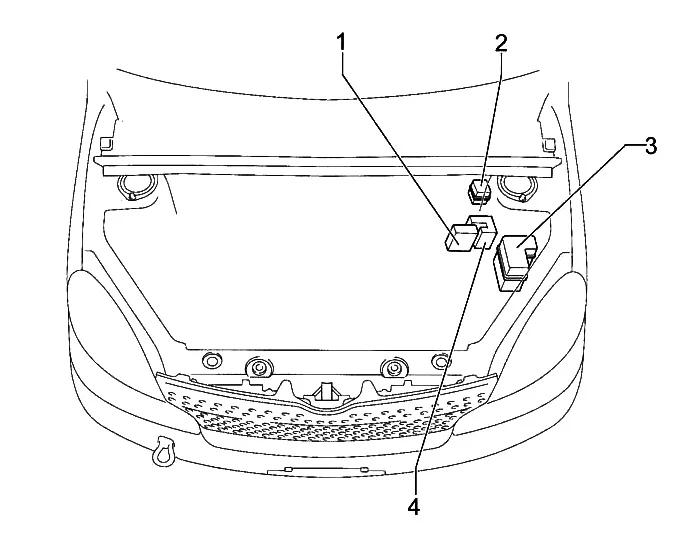

  1. Skrzynka bezpieczników zasilania
  2. Dodatkowa skrzynka bezpieczników
  3. Skrzynka bezpieczników i przekaźników
  4. Jednostka sterująca ABS

Toyota Yaris (XP10) (1999-2005) - schematy bezpieczników i przekaźników

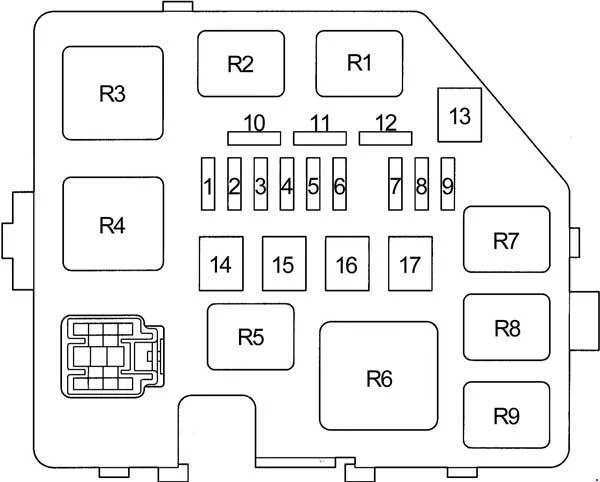

Numer Nazwa Ampery [A] Opis
1 15 Zegar, licznik kombinowany, podwójna blokada, reflektor, oświetlenie wewnętrzne, brzęczyk przypominający o świetle, wiele wyświetlaczy, radio i odtwarzacz, bezprzewodowa kontrola zamka drzwi
2 EFI 15 ECT, sterowanie silnikiem, system immobilizera silnika
3 15 Klakson
4 AM2 15 Ładowanie, miernik kombinowany, ECT, sterowanie silnikiem, wiele wyświetlaczy, SRS, rozruch i zapłon
5 30 Rozruch i zapłon
6 – – Nieużywany
7 H-LP LH lub
H-LP LO LH		 10 Reflektor lewy, kontrola poziomu wiązki reflektorów (ze światłem do jazdy dziennej)
8 H-LP RH lub
H-LP LO RH		 10 Reflektor prawy, kontrola poziomu wiązki reflektorów (ze światłem do jazdy dziennej)
9 15 Gniazdo zasilania
10 – – Zapasowy
11 – – Zapasowy
12 – – Zapasowy
13 – – –
14 – – Nieużywany
15 RDI 30 Wentylator chłodnicy i wentylator skraplacza
16 HTR SUB1 50 Grzałka PTC
17 – – Nieużywany
Przekaźnik
R1 Elektryczny wentylator chłodzący
R2 Elektryczny wentylator chłodzący
R3 Rozrusznik
R4 Nieużywany
R5 Gniazdo zasilania
R6 Grzałka PTC
R7 EFI
R8 Sprzęgło magnetyczne (klimatyzacja)
R9 Klakson

Dodatkowa skrzynka bezpieczników (jeśli jest w wyposażeniu)

Toyota Yaris (XP10) (1999-2005) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 H-LP HI RH 10 Reflektor (ze światłem do jazdy dziennej)
2 H-LP HI LH 10 Licznik zespolony, reflektor (ze światłem do jazdy dziennej)
Przekaźnik
R1 Reflektor
R2 Ściemniacz (DIM)
R3 Nieużywany

Skrzynka bezpieczników zasilania

Znajduje się na dodatnim zacisku akumulatora i jest wykonany w postaci wkładek topikowych dużej mocy.

Toyota Yaris (XP10) (1999-2005) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 GŁÓWNY 60 „EFT, „DOME” „HORN” „ST” „AM2”, „H-LP LH”, „H-LP RH”, „H-LP LH (HI)”, „H-LP RH (HI)” ” Bezpieczniki H-LP LH (LO)” i „H-LP RH (LO)”.
2 – – Nieużywany
3 ALT 120 „ECU-B”, „TAIL” „D/L”, „OBD”, „RDI”, „AM1”, „HAZ”, „HTR”, „HTR-SUB1”, „POWER”, „STOP” i „ Bezpieczniki DEF
4 ABS 60 System zapobiegania blokady kół

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
