Toyota Yaris (XP130, XP150) (2011-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Yaris (XP130, XP150) z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

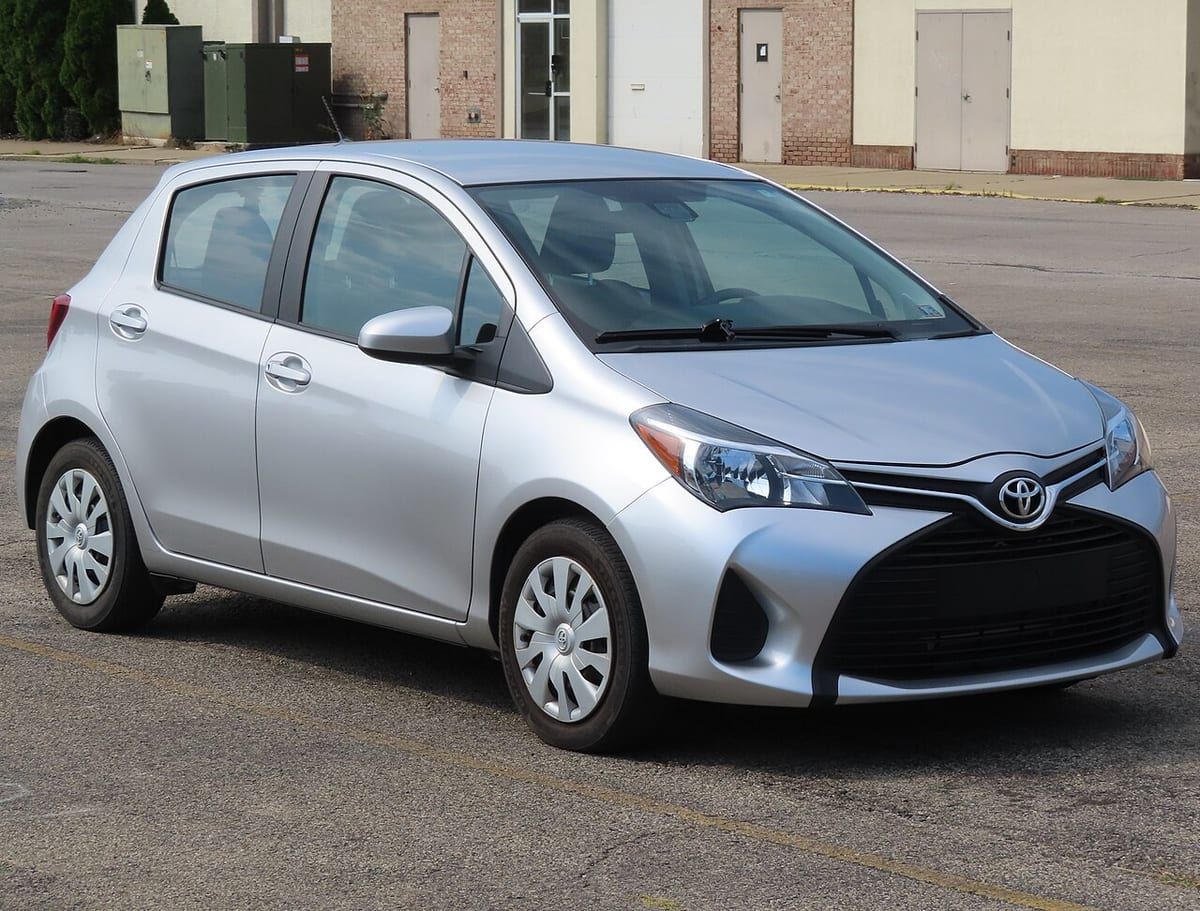

Toyota Yaris XP130 i XP150 to kolejne generacje kompaktowego samochodu osobowego Yaris, wprowadzone na rynek po modelu XP90. Oto nieco informacji na temat tych dwóch generacji:

Toyota Yaris XP130 (Czwarta generacja):

Toyota Yaris XP130 została wprowadzona na rynek w 2011 roku jako czwarta generacja Yarisa. Model ten charakteryzował się nowoczesnym i dynamicznym designem, który stanowił ewolucję względem poprzednich wersji. Był dostępny w różnych wersjach nadwozia, w tym jako 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz sedan.

Wnętrze Yarisa XP130 zostało zaprojektowane w sposób ergonomiczny i funkcjonalny, oferując nowoczesne wykończenia i technologie. W zależności od wersji wyposażenia, samochód mógł być wyposażony w różnego rodzaju systemy multimedialne, nawigację GPS, a także zaawansowane systemy bezpieczeństwa.

Pod względem napędu, Toyota oferowała różne opcje silnikowe, w tym benzynowe jednostki o różnych pojemnościach i mocach. Jednak nacisk nadal kładziono na oszczędność paliwa i efektywność ekonomiczną.

Toyota Yaris XP150 (Piąta generacja):

Toyota Yaris XP150 została wprowadzona na rynek w 2020 roku jako piąta generacja Yarisa. Model ten przyniósł znaczące zmiany w designie, technologiach i platformie. Charakteryzował się bardziej nowoczesnym, muskularnym wyglądem, z agresywniejszymi liniami i bardziej zaawansowanym oświetleniem LED.

Jednym z najbardziej interesujących aspektów piątej generacji Yarisa była zmiana na nową platformę o nazwie TNGA-B (Toyota New Global Architecture – B). Ta platforma przyczyniła się do poprawy stabilności, komfortu jazdy i wydajności paliwowej. Nowa generacja Yarisa była również dostępna w wersji hybrydowej, wykorzystującej technologię hybrydową znaną z innych modeli Toyoty, co jeszcze bardziej podkreślało związek z ekologicznym podejściem.

Wnętrze Yarisa XP150 było bardziej nowoczesne niż wcześniejsze wersje, oferując zaawansowane systemy multimedialne, interfejsy dotykowe i bardziej ergonomiczny układ deski rozdzielczej.

Podsumowując, zarówno Yaris XP130, jak i XP150 kontynuowały tradycję kompaktowego, ekonomicznego i praktycznego samochodu, ale wprowadzały także nowoczesne technologie, innowacyjne rozwiązania i ulepszenia, które były charakterystyczne dla swoich okresów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Znana również jako:

Echo, Vitz.



Przegląd kabiny pasażerskiej

Skrzynka bezpieczników w przedziale pasażerskim

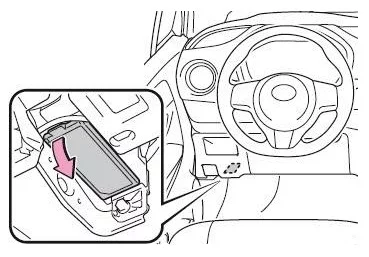

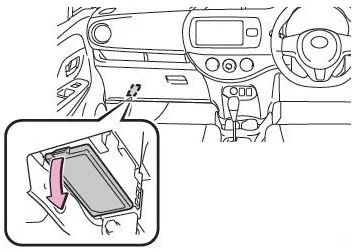

Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą (po lewej stronie), za osłoną.

LHD

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników



RHD

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

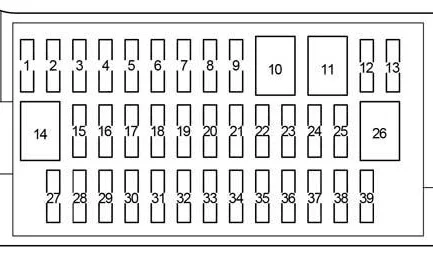

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1
2
3
4 S-HTR 15 Podgrzewacz siedzenia
5
6
7 ECU-B NR 3 7,5 Lusterko zdalnie sterowane (z automatycznie chowanym lusterkiem)
8
9
10
11
12 DD/L 25 Podwójne zamknięcie
13
14
15 15 przed styczniem 2013: Przednie światła przeciwmgielne
od stycznia 2013 (TMCmade): Przednie światła przeciwmgielne (TMC – Toyota Motor Corporation)
15 7,5 od stycznia 2013 r. (TMMFmade): Przednie światła przeciwmgielne (TMMF — Toyota Motor Manufacturing France)
16 AM1 7,5 Układ rozruchowy, wyłącznik silnika
17 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system kontroli stabilności pojazdu, światła stopu, wysoko zamontowane światło stopu
18 7,5 Tylne światła przeciwmgielne
19
20 OBD 7,5 System diagnostyki pokładowej
21 D/L 25 System zamka drzwi z napędem, jednostka główna ECU
22 5 Główna jednostka ECU, zewnętrzne lusterka wsteczne, system audio, system sterowania blokadą zmiany biegów
23 CIG 15 Gniazdka elektryczne
24 20 Elektryczne szyby
25 20 Elektryczne szyby
26 P/W 30 Elektryczne szyby
27 15 Wycieraczka tylnej szyby
28 Wycieraczka przedniej szyby
29 15 Spryskiwacz szyby przedniej
30
31
32 10 Światła cofania, układ sterowania blokadą zmiany biegów, system audio, układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
33 7,5 System klimatyzacji, odmgławiacz tylnej szyby, odmgławiacz zewnętrznego lusterka wstecznego
34 ECU-IG NR 2 5 System kontroli stabilności pojazdu
35 ECU-IG NR 1 5 Elektryczny wentylator chłodzący, odmgławiacz tylnej szyby, system kontroli stabilności pojazdu, elektryczny układ wspomagania kierownicy, jednostka główna ECU, bezprzewodowy system zdalnego sterowania, system ostrzegania o ciśnieniu w oponach
36 20 Elektryczne szyby
37 20 Elektryczne szyby
38 5 Wskaźniki i mierniki, oświetlenie tablicy rozdzielczej, oświetlenie przełączników
39 10 Światła postojowe, światła tylne, światła tablicy rejestracyjnej, boczne światła obrysowe
Zobacz także:  Toyota RAV4 (SXA1) (1994-1997) - schematy bezpieczników i przekaźników

Skrzynka przekaźników

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Światło kopułkowe
R2 przed lipcem 2014 r.: Przednie światła przeciwmgielne (FR FOG)
od maja 2015 r.: (STP)

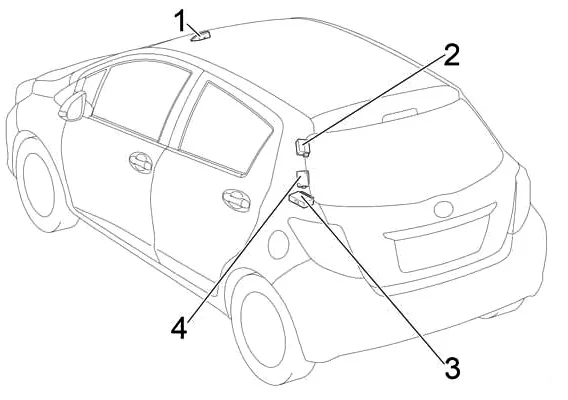

Dodatkowe elementy

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Opis

  1. Czujnik unikania kolizji
  2. Odbiornik systemu monitorowania ciśnienia w oponach
  3. Wzmacniacz dźwięku
  4. Odbiornik centralnego zamka

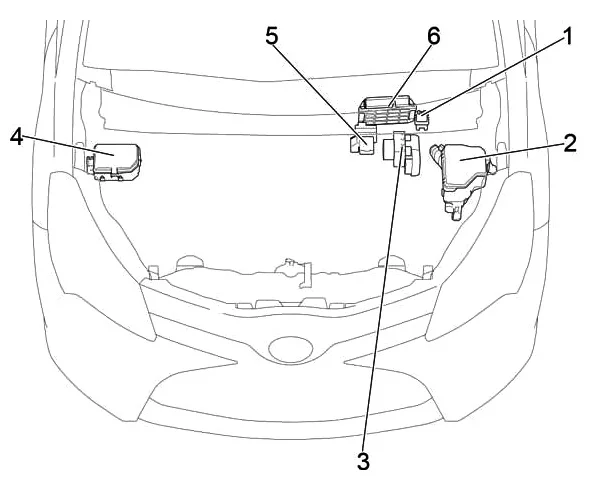

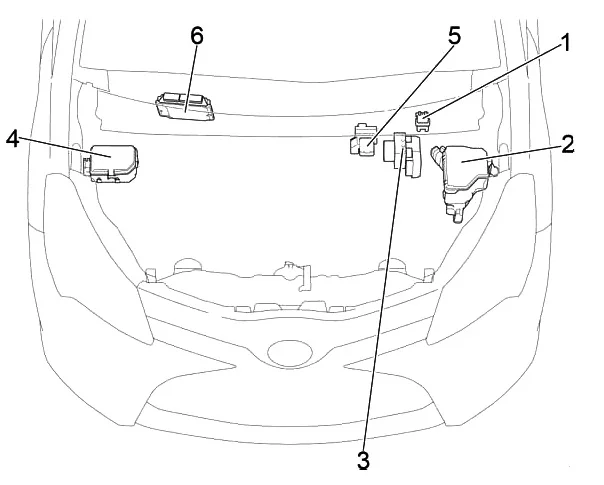

Skrzynki bezpieczników komory silnika

LHD

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

RHD

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik świecy żarowej
  2. Skrzynka bezpieczników i przekaźników
  3. Jednostka sterująca hamulca
  4. Skrzynka bezpieczników nr 2
  5. Skrzynka bezpieczników zasilania
  6. Jednostka sterująca silnika

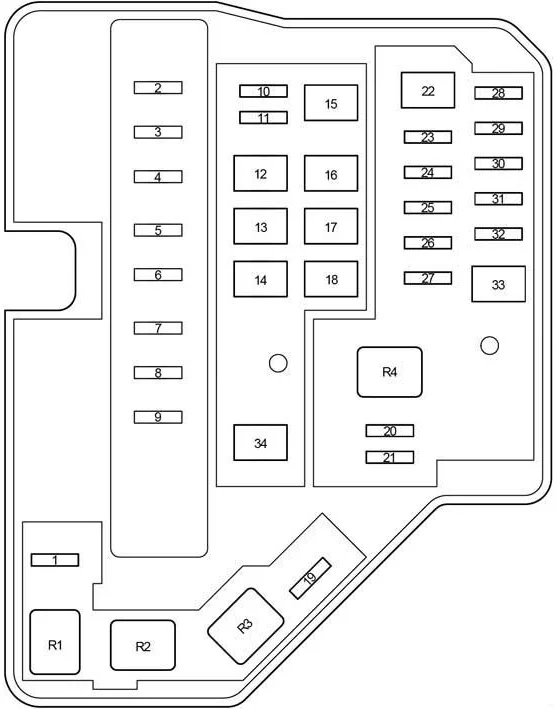

Schemat skrzynki bezpieczników nr 1

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 ID/UP 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 GŁÓWNY EFI 20 Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 30 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
3 EFI NR 3 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4 10 Klakson
5 EFI NR 2 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6 IG2 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych, światła stopu, system klasyfikacji pasażerów z przodu
7 IGN 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
8 7,5 Licznik i mierniki
9
10 PTC HTR NR 3 30 od lipca 2014 (TMMF): podgrzewacz PTC (TMMF – Toyota Motor Manufacturing France)
11 PWR HTR 25 przed lipcem 2014 r. (TMMF): Podgrzewacz PTC (TMMF — Toyota Motor Manufacturing France)
11 PTC HTR NR 2 30 od lipca 2014 (TMMF): podgrzewacz PTC (TMMF – Toyota Motor Manufacturing France)
12 EPS 50 Elektryczny układ wspomagania kierownicy
13 ABS NR 2 30 Układ przeciwblokujący, system kontroli stabilności pojazdu
14 OBR 30 Odmgławiacze tylnej szyby, odmgławiacze zewnętrznych lusterek wstecznych
15 HTR 40 System klimatyzacji
16 PTC HTR NR 1 50 TMMF: Grzałka PTC (TMMF – Toyota Motor Manufacturing France)
16 H-LP CLN 30
17 30 Elektryczny wentylator chłodzący
18 ABS NR 1 50 Układ przeciwblokujący, system kontroli stabilności pojazdu
19 MIR-HTR 10 Ogrzewanie lusterek, odmgławiacz tylnej szyby, tempomat, wskaźnik CVT i zmiany biegów, sterowanie silnikiem
20 ECU-B NR 1 5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, jednostka główna ECU
21 15 Oświetlenie wewnętrzne, oświetlenie osobiste, system audio, system kontroli stabilności pojazdu
22 BBC 40 Ładowanie (1NR-FE), system stop & start
23 30 System startowy
24 AMP 15 TMMF: system audio, system nawigacji, asystent parkowania (monitor cofania) (TMMF – Toyota Motor Manufacturing France)
25 D/L NR 2 25 przed lipcem 2014: Podwójne ryglowanie
24 PWR HTR 25 przed lipcem 2014 r. (TMMF): Nagrzewnica elektryczna (TMMF — Toyota Motor Manufacturing France)
26 DCC 30 KOPUŁA, ECU-B NR 1, ECU-B NR 2
27 20 przed lipcem 2014 r. (TMMF): mechanizm otwierania tylnych drzwi, system immobilizera silnika, system wsiadania i uruchamiania, uruchamianie, blokada kierownicy, bezprzewodowe sterowanie zamkiem drzwi (TMMF — Toyota Motor Manufacturing France)
28 ETCS 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
29 HAZ 10 Kierunkowskazy, światła awaryjne
30 AM2 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy
31 ECU-B NR 2 5 Wskaźniki i mierniki, bezprzewodowy system zdalnego sterowania, system ostrzegania o ciśnieniu w oponach, system klasyfikacji pasażerów z przodu
32 ALT-S 7,5 System ładowania
33 R/I 50 EFI GŁÓWNY, EFI NR 2, EFI NR 3, IG2, IGN, MET, Róg
34 PTC 80 Grzałka PTC, odmgławiacze zewnętrznych lusterek wstecznych
Przekaźnik
R1 Elektryczny wentylator chłodzący (FAN NO.2)
R2 Elektryczny wentylator chłodzący (FAN NO.1)
R3 Odmgławiacz tylnej szyby (DEF)
R4 Rozrusznik (ST)
Zobacz także:  Toyota 4Runner (N180) (1995-1997) - schematy bezpieczników i przekaźników

Schemat skrzynki bezpieczników nr 2

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 ST NR 2 20 Tempomat (1NR-FE), CVT i wskaźnik zmiany biegów (1NR-FE), sterowanie silnikiem (1NR-FE), uruchamianie
2 DRL 7,5 System świateł do jazdy dziennej
2 UE-DRL 15 System świateł do jazdy dziennej
3 ECD NR 4 10 Wentylator chłodzący, tempomat (1ND-TV), sterowanie silnikiem (1ND-TV)
3 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4 7,5 przed lipcem 2014 r.: Klimatyzator (oprócz automatycznej klimatyzacji), automatyczne sterowanie światłami, regulacja poziomu świateł przednich, system automatycznego wyłączania świateł
4 20 od lipca 2014: Klimatyzacja (oprócz automatycznej klimatyzacji), automatyczne sterowanie światłami, reflektor, regulacja poziomu świateł przednich, system automatycznego wyłączania świateł
5 MMT 50 Wielomodowa ręczna skrzynia biegów
6 H-LP RH HI 10 Reflektor prawy (światło drogowe)
7 H-LP LH HI 10 Reflektor lewy (światło drogowe), wskaźniki i liczniki
8 H-LP PR LO 10 Reflektor prawy (światło mijania)
9 H-LP LH LO 10 Reflektor lewy (światło mijania), przednie światła przeciwmgielne
10
11
12
13
14
Przekaźnik
R1 przed lipcem 2014 r.: Ściemniacz (DIM)
od lipca 2014 r.: grzałka PTC (PTC HTR NO.l)
R2 System świateł do jazdy dziennej (DRL/S-HORN)
R3 Reflektory (H-LP)
Reflektory (H-LP/US-DRL)
Zobacz także:  Toyota Land Cruiser 200/J200/V8 (2014-2018) - schematy bezpieczników i przekaźników



nr 1:

Przed lipcem 2014 r



Numer Przekaźnik
R1 Przekaźnik integracyjny

Od lipca 2014 r

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 ECD NR 2
R2 PTC HTR NR 2
R3 PTC HTR NR 3
R4 ST NR 2

nr 2:

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1
R2 przed lipcem. 2014: (O/P MTR (z systemem Stop & Start))
z od lipca. 2014: Ściemniacz (DIM (reflektor projektora))



Numer Przekaźnik
R1 przed lipcem 2014 r.: wielomodowa ręczna skrzynia biegów (MMT)
firmy Jut. 2014: Ściemniacz (DIM)

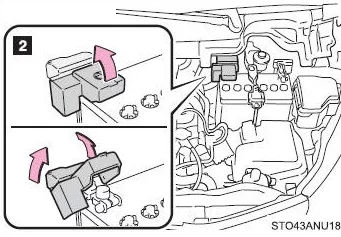

Skrzynka bezpieczników zasilania

Znajduje się na dodatnim biegunie akumulatora.

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Toyota Yaris (XP130, XP150) (2011-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 80 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 GŁÓWNY 80 „BBC”, „ST”, „AMP”, „D/L NO.2”, „DCC”, „STR LOCK”, „MIR-HTR”, „ETCS”, „HAZ”, „AM2”, „ALT -S”, „R/I”, „DRL” „EU-DRL”, „S-HORN”, „H-LP MAIN”, „H-LP RH HI”, „H-LP LH HI”, „H Bezpieczniki -LP RH LO”, „H-LP LH LO”.
3 ALT 120 „ID/UP”, „EPS”, „ABS NR 2”, „DEF”, „PTC”, „HTR”, „H-LP CLN”, „WENTYLATOR RDI”, „ABS NR 1”, „OGON NR 2″, „PANEL”, „DRZWI R/R”, „DRZWI P”, „ECU-IG NR 1”, „ECU-IG NR 2”, „A/C”, „WSKAŹNIK”, ” PODKŁADKA”, „WIPER”, „WIPER RR”, „P/W”, „DOOR P/L”, „DOOR”, „CIG”, „ACC”, „D/L”, „OBD”, „STOP” , „AM1”, „FOG FR” bezpieczniki
