W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty ProAce z lat: 2016, 2017.

Toyota ProAce to furgon dostawczy i van produkowany przez japońskiego producenta samochodów Toyota we współpracy z Grupą PSA (obecnie Stellantis). Model ten jest częścią segmentu lekkich samochodów dostawczych i oferuje różne wersje nadwoziowe oraz konfiguracje, aby sprostać różnym potrzebom biznesowym. Oto kilka kluczowych informacji o modelu Toyota ProAce:

Współpraca z Grupą PSA: Toyota ProAce jest efektem współpracy pomiędzy Toyota a Grupą PSA (Peugeot i Citroën). Model ten oparty jest na platformie, którą dzieli z innymi pojazdami dostawczymi Grupy PSA, takimi jak Peugeot Expert i Citroën Jumpy.

Różnorodność Wersji Nadwoziowych: ProAce oferuje różne wersje nadwoziowe, w tym:

  • Furgon: Klasyczna wersja dostawcza z zamkniętą przestrzenią ładunkową.
  • Kombi: Wersja z oknami, która może służyć jako przewóz osób lub towarów.
  • Podwozie z zabudową: Pozwala na montaż specjalistycznej zabudowy dostosowanej do potrzeb użytkownika.

Efektywność Paliwowa: ProAce jest dostępny z różnymi silnikami, zarówno benzynowymi, jak i wysokoprężnymi, które spełniają normy emisji spalin. Modele wysokoprężne są szczególnie cenione ze względu na ich oszczędność paliwa i niskie emisje.

Komfort i Wyposażenie: W zależności od wersji i wyposażenia, ProAce może oferować różne udogodnienia, takie jak klimatyzacja, systemy multimedialne, systemy bezpieczeństwa i asystencji kierowcy oraz wiele innych funkcji, które poprawiają komfort i bezpieczeństwo.

Zobacz także:  Toyota RAV4 XA20 (2001-2005) - schematy bezpieczników i przekaźników

Praktyczność i Pojemność Ładunkowa: Jednym z głównych atutów ProAce jest jego pojemność ładunkowa. Furgon dostawczy może pomieścić znaczną ilość towaru, co jest ważne dla przedsiębiorców i firm logistycznych.

Zastosowanie Biznesowe: Toyota ProAce jest popularnym wyborem dla firm i przedsiębiorców potrzebujących niezawodnych i wszechstronnych pojazdów dostawczych do prowadzenia działalności biznesowej. Może służyć do przewozu towarów, usług kurierskich, transportu osób czy do innych zastosowań komercyjnych.

Toyota ProAce stanowi praktyczne narzędzie pracy dla przedsiębiorców, którzy potrzebują nie tylko niezawodnego, ale również efektywnego pojazdu dostawczego. Jego współpraca z Grupą PSA umożliwiła połączenie japońskiej jakości z europejskim stylem i technologią.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki deski rozdzielczej

Skrzynka bezpieczników umieszczona jest w dolnej części deski rozdzielczej (po lewej stronie).

Wersja 1 (Eko)

Toyota ProAce (2016-2017) - schematy bezpieczników i przekaźników
Nazwa Ampery [A] Opis
F1 10 Elektryczne wspomaganie kierownicy, włącznik sprzęgła
F4 15 Klakson
F5 20 Pompka spryskiwacza przód/tył
F6 20 Pompka spryskiwacza przód/tył
F7 10 Tylne gniazdo akcesoriów 12 V
F8 20 Pojedyncze lub podwójne wycieraczki tylnej szyby.
F10 30 Zamki przednie i tylne, zewnętrzne, wewnętrzne
F11
F13 10 Sterowanie klimatyzacją z przodu, sterowanie radiem, dźwignia zmiany biegów, wyświetlacz przezierny
F14 5 Alarm, system alarmowy ERA-GLONASS
F17 5 Tablica przyrządów
F19 3 Elementy sterujące zamontowane na kierownicy
F21 3 System „Smart Entry & Start System” lub wyłącznik zapłonu
F22 3 Czujnik deszczu i nasłonecznienia, wielofunkcyjna
kamera wykrywająca
F23 5 Pas bezpieczeństwa odpięty lub niezapięty. Ekran wyświetlacza
F24 5 Ekran dotykowy, kamera cofania i czujnik parkowania
F25 5 Poduszki powietrzne
F29 20 System audio, ekran dotykowy, odtwarzacz CD, nawigacja
F31 15 System audio (+akumulator)
F32 15 Przednie gniazdo akcesoriów 12 V
F34 5 System monitorowania martwego pola, sterowanie elektryczne lusterek bocznych
F35 5 Podgrzewane dysze spryskiwaczy, regulacja wysokości świateł przednich
F36 5 Ładowarka latarki, tylna lampka dodatkowa
Zobacz także:  Toyota Starlet (1996-1999) - schematy bezpieczników i przekaźników

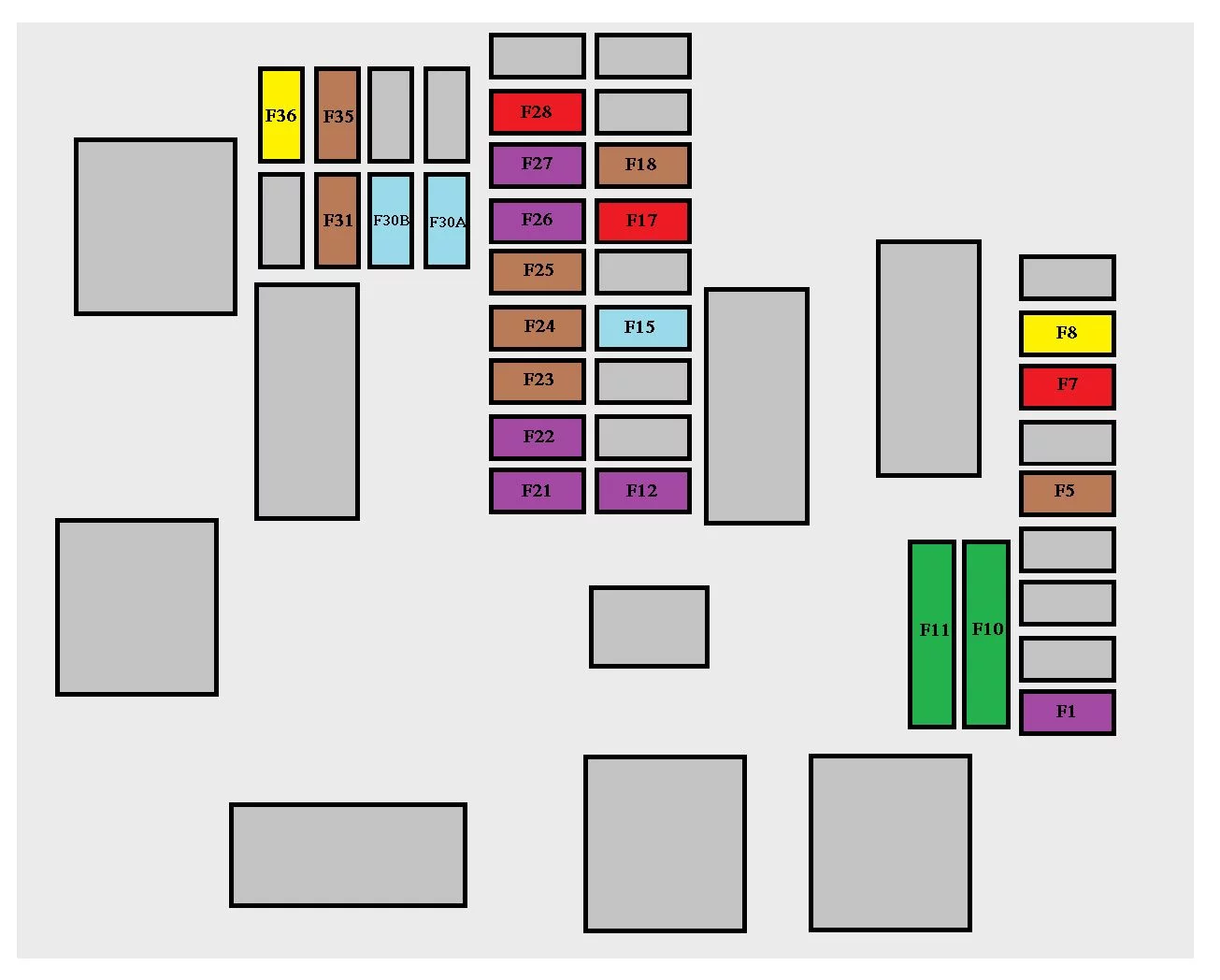

Wersja 2 (pełna)

Toyota ProAce (2016-2017) - schematy bezpieczników i przekaźników
Nazwa Ampery [A] Opis
F1 3 System „Smart Entry & Start System” lub wyłącznik zapłonu
F5 5 Ekran dotykowy, kamera cofania i czujniki parkowania
F7 10 Sterowanie klimatyzacją z tyłu, wzmacniacz Hi-Fi
F8 20 Pojedyncza lub podwójna wycieraczka tylna
F10 30 Zamki przednie i tylne, zewnętrzne, wewnętrzne
F11
F12 3 Alarm
F17 10 Tylne gniazdo akcesoriów 12 V
F18 5 System połączeń alarmowych ERA-GLONASS
F21 3 Ładowarka latarki, tylna lampka dodatkowa
F22 3 Lampka schowka na rękawiczki, tylne lampki dodatkowe
F23 5 System monitorowania martwego pola, sterowanie elektryczne lusterek bocznych
F24 5 Elementy sterujące zamontowane na kierownicy
F25 5 Regulacja wysokości wiązki reflektorów
F26 3 Pas bezpieczeństwa odpięty lub niezapięty. Ekran wyświetlacza
F27 3 Czujnik deszczu i nasłonecznienia, wielofunkcyjna kamera wykrywająca
F28 10 Sterowanie klimatyzacją z przodu, sterowanie radiem, dźwignia zmiany biegów, wyświetlacz przezierny
F30A lub B 15 System audio (+akumulator)
F31 5 Poduszki powietrzne
F33 15 Przednie gniazdo akcesoriów 12 V
F35 5 Tablica przyrządów
F36 20 System audio, ekran dotykowy, odtwarzacz CD, nawigacja
Zobacz także:  Toyota Yaris (XP90) (2005-2013) - schematy bezpieczników i przekaźników

Bezpieczniki komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora.

Nazwa Ampery [A] Opis
F12 5 Podgrzewane dysze spryskiwaczy
F14 25 Pompka spryskiwacza przedniej i tylnej szyby
F15 5 Radar przedni i hamulec awaryjny, elektryczne wspomaganie kierownicy
F17 10 Wbudowany interfejs systemów
F19 30 Silnik wycieraczek przednich
F20 15 Pompka spryskiwacza przedniej i tylnej szyby
F21 20 Pompka spryskiwaczy reflektorów
F22 15 Klakson
F23 15 Prawe światło drogowe
F24 15 Lewe światło drogowe
