Toyota Land Cruiser Prado (J90) (1996-2002) – schematy bezpieczników i przekaźników

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Prius (XW30) z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Toyota Land Cruiser Prado (J90) to jedna z wersji modelu Land Cruiser produkowanego przez japońskiego producenta samochodów Toyota. Prado jest bardziej kompaktową i bardziej dostępną wersją Land Cruisera, zachowując jednak niezawodność, trwałość i zdolności terenowe charakterystyczne dla tej linii pojazdów. Oto kilka kluczowych informacji o modelu Toyota Land Cruiser Prado (J90):

Wprowadzenie na Rynek: Toyota Land Cruiser Prado (J90) został wprowadzony na rynek w 1996 roku i był produkowany do 2002 roku. Był to odpowiedź na rosnący popyt na pojazdy terenowe klasy średniej.

Rozmiar i Wielofunkcyjność: W porównaniu do większych wersji Land Cruisera, Prado (J90) był bardziej kompaktowym SUV-em. Posiadał różne wersje nadwoziowe, w tym wersje pięciodrzwiowe i trzydrzwiowe, co pozwalało dostosować pojazd do różnych potrzeb.

Zdolności Terenowe: Chociaż Prado (J90) był bardziej kompaktowy, to wciąż posiadał zdolności terenowe charakterystyczne dla serii Land Cruiser. Wyposażony był w system napędu na cztery koła oraz technologie terenowe, które umożliwiały radzenie sobie z różnymi warunkami terenowymi.

Silniki i Efektywność Paliwowa: Prado (J90) był dostępny z różnymi silnikami, zarówno benzynowymi, jak i wysokoprężnymi. W zależności od rynku i roku produkcji, oferowane były różne jednostki napędowe, które zapewniały zrównoważoną wydajność i efektywność paliwową.

Luksus i Wygoda: Podobnie jak większe wersje Land Cruisera, Prado (J90) oferował wyższy poziom wygody i wyposażenia. Wersje wyposażeniowe oferowały m.in. klimatyzację, systemy multimedialne oraz różne udogodnienia, które podnosiły komfort jazdy.

Wielozadaniowość: Toyota Land Cruiser Prado (J90) był popularny zarówno w zastosowaniach codziennych, jak i w terenowych przygodach. Dzięki kompaktowym wymiarom, był bardziej praktyczny w miejskich warunkach, a jednocześnie oferował zdolności do poruszania się w trudnym terenie.

Toyota Land Cruiser Prado (J90) był kolejnym rozszerzeniem serii Land Cruiser, które zachowało charakterystyczne cechy tej linii pojazdów. Dla tych, którzy potrzebowali wszechstronnego i bardziej kompaktowego SUV-a, Prado (J90) stanowił atrakcyjną opcję łączącą trwałość i wygodę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Toyota FJ Cruiser (2008-2009) - schematy bezpieczników i przekaźników

Przedział pasażerski

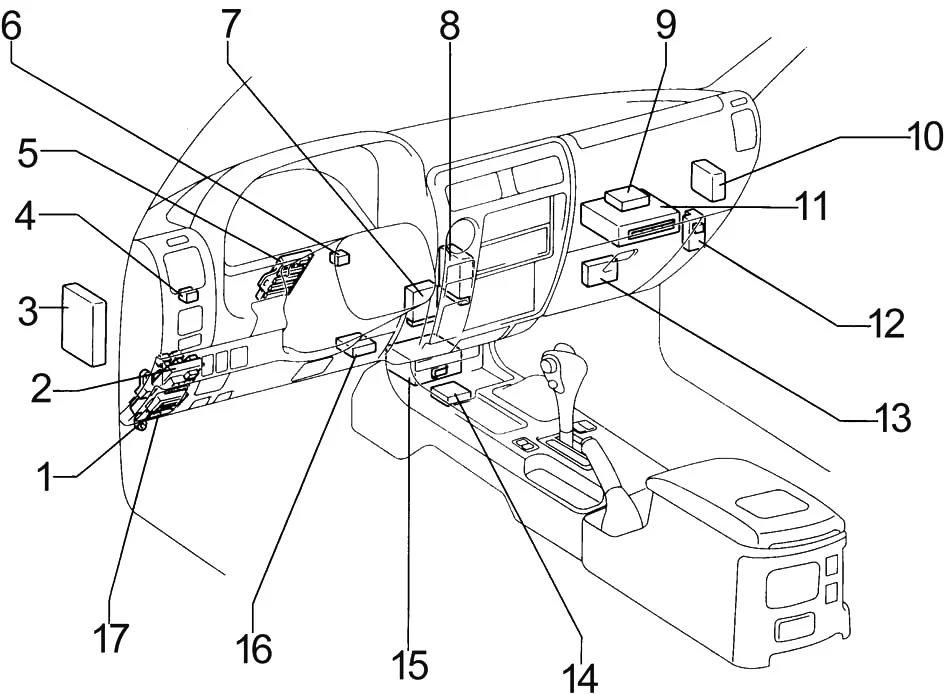

Ruch lewostronny

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

  1. Przekaźnik integracyjny
  2. Skrzynka bezpiecznikowa
  3. ECU tempomatu
  4. Przekaźnik wyboru pompy paliwa (5VZ-FE z dodatkowym zbiornikiem paliwa)
  5. Centrum J/B
  6. Wzmacniacz klucza transpondera (Europa)
  7. Komputer z kluczem transpondera (Europa)
  8. Przekaźnik kontroli automatycznej anteny
  9. ECU emisji (3RZ-F)
    Timer podgrzewania (1KZ-T, 3L)
  10. ABS ECU
  11. ECU silnika (M/T)
    Silnik i ECT ECU (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
  12. Skrzynka przekaźnikowa
  13. Wzmacniacz klimatyzacji
  14. Czujnik opóźnienia ABS
  15. Zespół czujnika poduszki powietrznej
  16. Przekaźnik świateł do jazdy dziennej
  17. Przekaźnik otwarcia obwodu

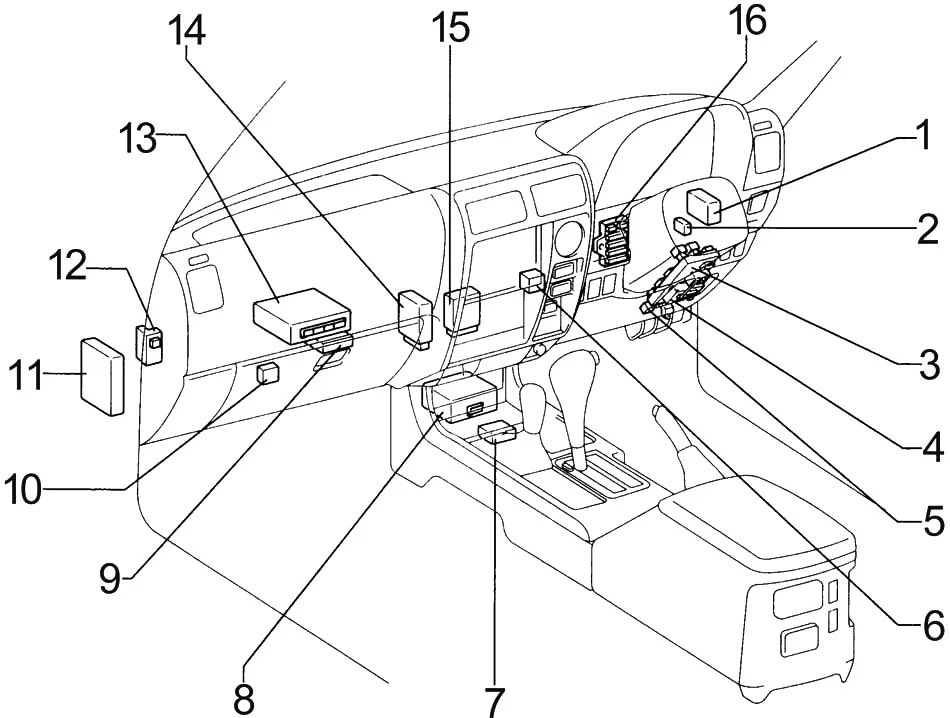

Kierownica z prawej strony

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

  1. ABS ECU
  2. Wzmacniacz klucza transpondera (Australia, Europa)
  3. Skrzynka bezpiecznikowa
  4. Przekaźnik integracyjny
  5. Przekaźnik otwarcia obwodu
  6. Przekaźnik wyboru pompy paliwa (5VZ-FE, 3RZ-FE z dodatkowym zbiornikiem paliwa)
  7. Czujnik opóźnienia ABS
  8. Zespół czujnika poduszki powietrznej
  9. ECU ECU (3RZ-F)
    Timer nagrzewania wstępnego (3L)
  10. Wzmacniacz klimatyzacji
  11. ECU tempomatu
  12. Skrzynka przekaźnikowa
  13. ECU silnika (M/T)
    Silnik i ECT ECU (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
  14. Przekaźnik kontroli automatycznej anteny
  15. Transponder Key Computer (Australia, Europa)
  16. Centrum J/B

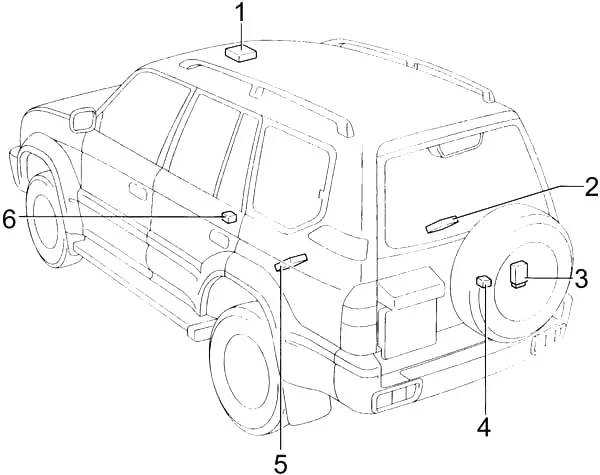

5-drzwiowe

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

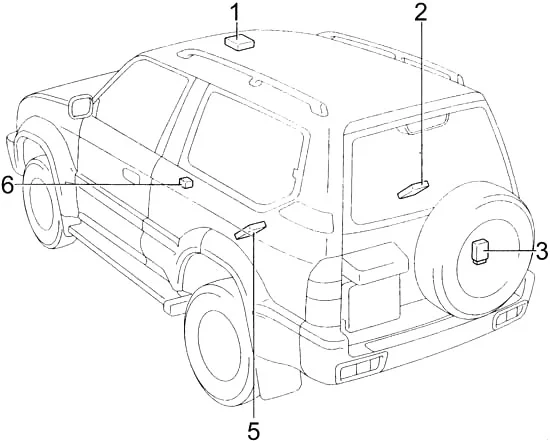

3-drzwiowe

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

  1. Przekaźnik kontroli dachu księżycowego
  2. Bezprzewodowy sterownik zamka drzwi (GCC)
  3. Przekaźnik tylnej wycieraczki
  4. Tylny przekaźnik klimatyzacji
  5. ECU sterowania 4WD
  6. Przekaźnik tylnej grzałki



Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

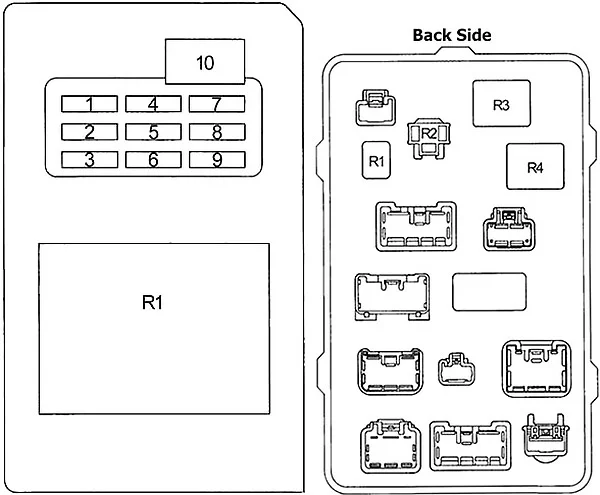

Schemat (Typ 1)

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

Numer Ampery Opis
1 15 Ogrzewanie siedzeń
2 15 Zapalniczka, antena, radio i odtwarzacz, zespół czujnika poduszki powietrznej, przełącznik zdalnego sterowania lusterek
3 15 Tylne światło przeciwmgielne, ABS ECU, bezprzewodowy zamek ECU
4 20 Sterownik sterowania 4WD
5 10 Kierunkowskaz i światło ostrzegawcze
6 10 Licznik kombinowany, światło cofania, alternator, przekaźnik tylnej nagrzewnicy, lampka ostrzegawcza ABS, lampka kontrolna tempomatu, licznik akcesoriów, sterownik sterowania 4WD, przełącznik pozycji „P”, wskaźnik zbiornika paliwa, przekaźnik mocy, przekaźnik odmgławiacza, odmgławiacz tylnej szyby przełącznik, lampka ostrzegawcza pasa bezpieczeństwa, lampka sufitowa w drzwiach, przełącznik startu w pozycji neutralnej
7 15 Antena, ABS ECU, tempomat ECU, przełącznik sterowania i sterowania wyciągarką, przełącznik podgrzewania lusterek, przekaźnik ogrzewania lusterek
8 20 Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz
9 7,5 Zespół czujnika poduszki powietrznej, przekaźnik EFI, lampka ostrzegawcza ładowania, komputer z kluczem transpondera, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, tamer podgrzewania wstępnego, gaźnik (3RZ-F)
10 30 Zasilanie foteli, przekaźnik integracyjny (zamek drzwi), elektryczne szyby, elektryczny dach księżycowy
Przekaźnik
R1 Przekaźnik integracyjny
Przekaźnik (tylna strona)
R1 Klakson
R2 Włącz migacz sygnału
R3 Przekaźnik mocy
R4 Odmgławiacz
Zobacz także:  Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

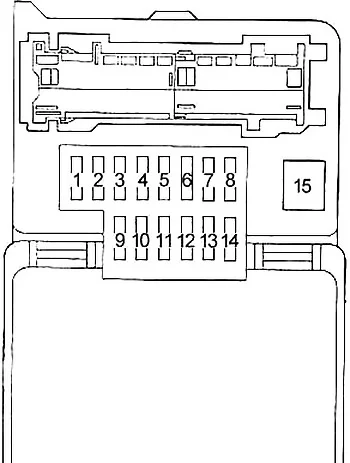

Schemat (Typ 2)

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka, radio i odtwarzacz, zegar, system klimatyzacji, zespół czujnika poduszki powietrznej, przełącznik zdalnego sterowania lusterek, pas bezpieczeństwa
2 10 Zespół czujnika poduszki powietrznej, przekaźnik EFI, lampka ostrzegawcza ładowania, komputer z kluczem transpondera, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, timer podgrzewania wstępnego
3 10 Zegar
4 10 Licznik kombinowany, światło cofania, alternator, przekaźnik tylnej nagrzewnicy, lampka ostrzegawcza ABS, lampka kontrolna tempomatu, licznik akcesoriów, sterownik sterowania 4WD, przełącznik pozycji „P”, wskaźnik zbiornika paliwa, przekaźnik mocy, przekaźnik odmgławiacza, odmgławiacz tylnej szyby przełącznik, lampka ostrzegawcza pasa bezpieczeństwa, lampka sufitowa w drzwiach, przełącznik startu w pozycji neutralnej
5 15 Ogrzewanie foteli
6 15 Reflektory awaryjne, klaksony
7 20 Sterownik sterowania 4WD
8 15 Tylne światło przeciwmgielne, tempomat, bezprzewodowy zamek ECU
9 5 System startowy
10 20 Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz
11 15 Światła stopu, wysoko zamontowane światło stopu, system sterowania blokadą zmiany biegów, układ przeciwblokujący;
12 15 Układ przeciwblokujący, tempomat
13 15 Odmgławiacz tylnej szyby
14 10 Światło tylne, oświetlenie tablicy rejestracyjnej, kontrola poziomu wiązki reflektorów, oświetlenie sufitowe w drzwiach, oświetlenie licznika, oświetlenie tablicy przyrządów i przełączników, przekaźnik świateł do jazdy dziennej
15 30 Zasilanie foteli, przekaźnik integracyjny (zamek drzwi), elektryczne szyby, elektryczny szyberdach

Skrzynka przekaźnikowa

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 5VZ-FE, 3RZ-FE z dodatkowym zbiornikiem paliwa: Dodatkowa pompa paliwa wymuszająca jazdę
1KZ-TE: Zawór przelewowy
R2

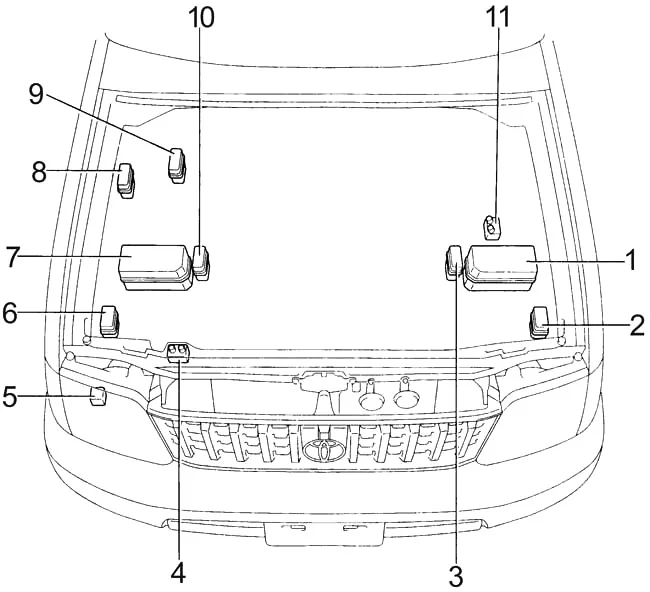

Komora silnika

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników (benzyna, LHD Diesel)
  2. Skrzynka przekaźników klimatyzacji (benzyna, LHD Diesel (podwójna klimatyzacja))
  3. Dodatkowa skrzynka przekaźnikowa (LHD Diesel)
  4. Główny przekaźnik wciągarki (Diesel)
  5. Przekaźnik czyszczenia reflektorów
  6. Skrzynka przekaźników klimatyzacji (RHD Diesel (podwójna klimatyzacja))
  7. Skrzynka bezpieczników (Diesel RHD)
  8. Przekaźnik ABS (po lewej stronie)
  9. Przekaźnik ABS (RHD)
  10. Dodatkowa skrzynka przekaźnikowa (RHD Diesel)
  11. Główny przekaźnik wciągarki (benzyna)

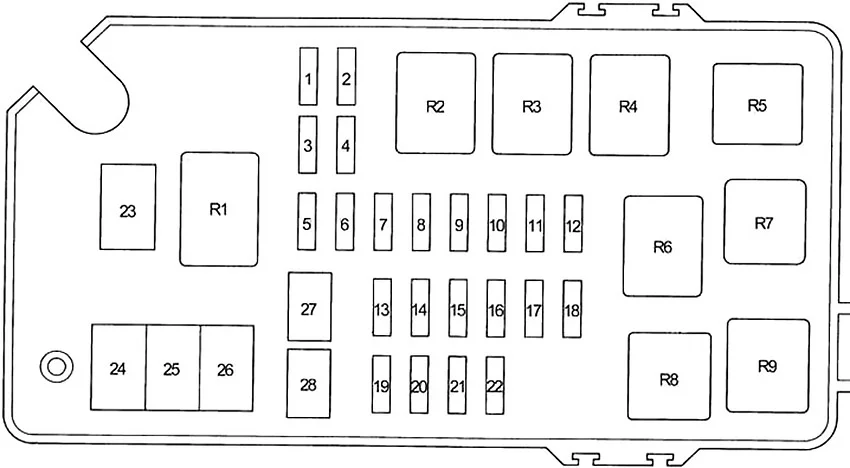

Schemat skrzynki bezpieczników w komorze silnika

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Gniazdka elektryczne
2 20 Gniazdka elektryczne
3 15 Światła przeciwmgielne
4 15 Ogrzewacze zewnętrznych lusterek wstecznych
5 10 Światło tylne, oświetlenie tablicy rejestracyjnej, kontrola poziomu wiązki reflektorów, oświetlenie sufitowe w drzwiach, oświetlenie licznika, oświetlenie tablicy przyrządów i przełączników, przekaźnik świateł do jazdy dziennej
15 Układ przeciwblokujący
15 System klimatyzacji
6 10 System klimatyzacji
7 10 z DRL: Reflektor prawy (światło mijania)
8 10 z DRL: Lewy reflektor (światło mijania)
9 10 Reflektor prawy
10 z DRL: Reflektor prawy (światło drogowe)
10 10 Reflektor lewy
10 z DRL: lewy reflektor (światło drogowe)
11 10 Grzałka wiskotyczna
12 7,5 System startowy
13 20 Elektryczny wentylator chłodzący
14 15 Odmgławiacz tylnej szyby
15 15 Światła stopu, wysoko zamontowane światło stopu, system sterowania blokadą zmiany biegów, układ przeciwblokujący, system kontroli stabilności pojazdu;
16 10 Tylna nagrzewnica
7,5 System diagnostyki pokładowej
17 7,5 System ładowania
18 20 Tylny układ klimatyzacji
19 10 Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie bagażnika, zegar, system audio, licznik kilometrów, antena, światło ostrzegawcze otwartych drzwi, przekaźnik integracyjny
20 15 System nagłośnieniowy
21 15 Reflektory awaryjne, klaksony
22 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
15 1KZ-TE: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
23 60 Układ przeciwblokujący
100 Układ przeciwblokujący, system kontroli stabilności pojazdu
24 60 System klimatyzacji
25 80 Olej napędowy: układ żarzenia silnika
26 100 Przekaźnik świateł tylnych, „PWR OUTLET (FR)”, „PWR OUTLET (RR)”, „DEFOG”, „STOP”, „ALT-S”, „AM1”, „ABS”
80 1KZ-T, 3L: Przekaźnik świateł tylnych, „PWR OUTLET (FR)”, „PWR OUTLET (RR)”, „DEFOG”, „STOP”, „ALT-S”, „AM1”
27 50 Stacyjka, układ rozrusznika, przekaźnik spryskiwaczy reflektorów, podgrzewacz paliwa, „ECU-B”, „WSKAŹNIK” „POWER”
28 30 Stacyjka, dioda (świeca żarowa), zapalarka, cewka zapłonowa i rozdzielacz (gaźnik), „IGN”
Przekaźnik
R1 Ściemniacz (LHD Europa)
R2 5VZ-FE, 3RZ-FE: EFI
1KZ-TE: ECD
R3 Ogrzewacze zewnętrznych lusterek wstecznych (MIR HTR)
R4 Odmgławiacz tylnej szyby (DEFOG)
R5 Gniazda zasilania (PWR OUTLET)
R6 Tylne światła
R7 Rozrusznik (benzyna (ST))
R8 Reflektor (HEAD)
R9 Podgrzewacz
Zobacz także:  Toyota Highlander XU40 (2008-2010) - schematy bezpieczników i przekaźników



Skrzynka przekaźników klimatyzacji (podwójna klimatyzacja)

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Sprzęgło sprężarki klimatyzacji (MG CLT)
R2 Elektryczny wentylator chłodzący (CDS FAN)

Dodatkowa skrzynka przekaźnikowa (Diesel)

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Rozrusznik (ST)
R2 System świecenia (SUB GLW)

Skrzynka przekaźników ABS

Toyota Land Cruiser Prado (J90) (1996-2002) - schematy bezpieczników i przekaźników

Numer Bezpiecznik Ampery [A] Opis
1 ABS 60 Układ przeciwblokujący
2 ABS 40 Układ przeciwblokujący
Przekaźnik
R1 System kontroli trakcji (TRC)
R2 Układ przeciwblokujący (ABS MTR)
R3 Układ przeciwblokujący (ABS SOL)
