Toyota Highlander XU50 (2013-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Highlander XU50 z lat: 2013, 2014, 2015, 2016. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić […]

10/29/2024
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Highlander XU50 z lat: 2013, 2014, 2015, 2016.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Pod deską rozdzielczą

Przednia strona bloku bezpieczników

Toyota Highlander XU50 (2013-2016) - schematy bezpieczników i przekaźników

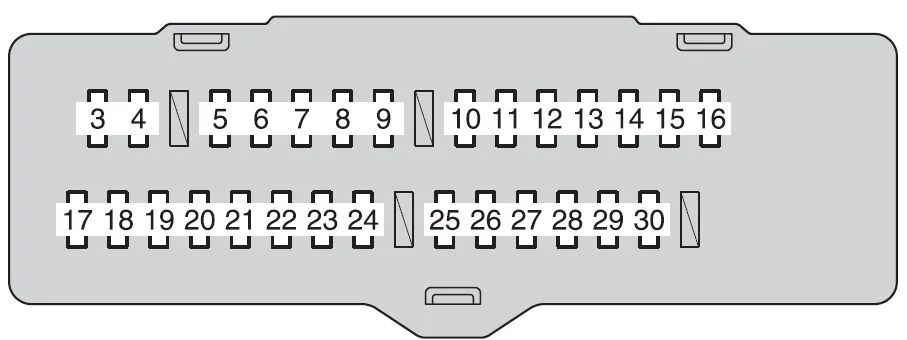

Blok bezpieczników

Toyota Highlander XU50 (2013-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny
2 30 Okna elektryczne
3 25 Okna elektryczne
4 25 Okna elektryczne
5 15 Przednie światła przeciwmgielne
6 7,5 Pokładowy system diagnostyczny
7 7,5 Brak obwodu
8 10 Ulepszony system kontroli stabilności pojazdu, system komunikacji multipleksowej, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system blokady zmiany biegów, światła stopu
9 25 Okna elektryczne
10 7,5 System startowy
11 30 Fotel elektryczny
12 10 System klimatyzacji
13 7,5 Brak obwodu
14 20 Elektryczny szyberdach
15 15 Światła postojowe, światła tylne, światła tablicy rejestracyjnej, przednie światła przeciwmgielne, światła przyczepy
16 7,5 Oświetlenie schowka na rękawiczki, oświetlenie tablicy przyrządów, podświetlenie przełącznika
17 10 System komunikacji Multiplex, elektryczny dach księżycowy, elektronicznie sterowana automatyczna skrzynia biegów, elektryczne tylne drzwi, podgrzewane fotele, system ostrzegania o ciśnieniu w oponach, elektroniczne wspomaganie kierownicy, przeciwodblaskowe lusterko wsteczne, system blokady zmiany biegów, system ostrzegania o ciśnieniu w oponach
18 7,5 Ulepszony system kontroli stabilności pojazdu
19 10 System klimatyzacji
20 20 Wycieraczki i spryskiwacze przedniej szyby
21 20 Podgrzewacze siedzeń
22 10 System audio, światła cofania, system ładowania, światła awaryjne, system kontroli trakcji, odladzacz wycieraczek przedniej szyby, system klimatyzacji, system ładowania, system monitorowania widoku z tyłu, światła przyczepy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
23 30 Wycieraczki i spryskiwacze przedniej szyby
24 15 Wycieraczka i spryskiwacz tylnej szyby
25 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy, układ przeciwblokujący, inteligentny system kluczyka, układ poduszek powietrznych SRS
26 7,5 Wskaźniki i mierniki, system monitorowania widoku z tyłu
27 7,5 Zewnętrzne lusterka wsteczne, system blokady zmiany biegów, system inteligentnego klucza, system komunikacji multipleksowej
28 10 Gniazdo zasilania
29 20 Gniazdo zasilania
30 7,5 System audio, zegar, system rozrywki dla tylnych siedzeń, system ładowania, oświetlenie wnętrza, oświetlenie osobiste
Zobacz także:  Toyota Corolla E100 (1991-1997) - schematy bezpieczników i przekaźników

Komora silnika

Typ A (blok bezpieczników z tyłu pokrywy)

Toyota Highlander XU50 (2013-2016) - schematy bezpieczników i przekaźników

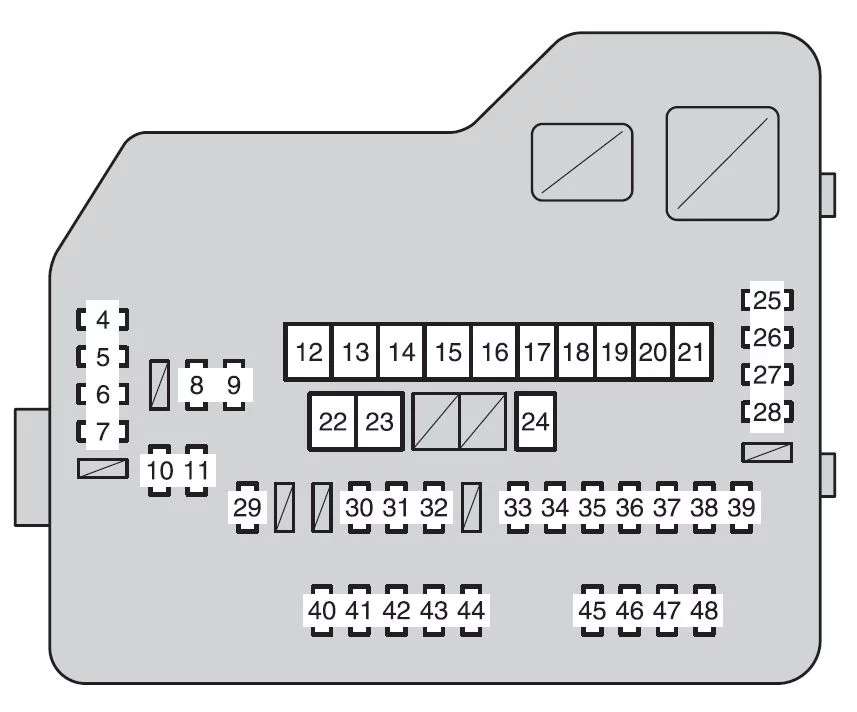

Typ A (blok bezpieczników)

Toyota Highlander XU50 (2013-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Zapasowy bezpiecznik
2 15 Zapasowy bezpiecznik
3 25 Zapasowy bezpiecznik
4 10 Odmgławiacz tylnej szyby
5 20 Odmgławiacze zewnętrznych lusterek wstecznych
6 20 Gniazdo zasilania
7 25 Multipleksowy system komunikacji
8 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
9 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10 15 System startowy
11 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
12 50 System klimatyzacji
13 50 Ulepszony system kontroli stabilności pojazdu
14 50 Elektryczny wentylator chłodzący
15 30 Ulepszony system kontroli stabilności pojazdu
16 50 System klimatyzacji
17 30 System klimatyzacji
18 30 System klimatyzacji
19 40 System klimatyzacji
20 30 Odmgławiacz tylnej szyby
21 30 Zasilanie tylne drzwi
22 140 MIR HTR, WYLOT PWR, DRZWI NR1, HTR, RR DEF, WENTYLATOR GŁÓWNY, VSC NR1, PTC NR1, RR CLR, PTC NR2, PTC NR3, VSC NR2, PBD
23 80 Elektryczne wspomaganie kierownicy
24 30 System startowy
25 10 System rozrywki dla tylnych siedzeń
26 158 System nagłośnienia
27 10 Czujnik sterowania, wskaźniki i mierniki, zegar, główny sterownik ECU, bezprzewodowy pilot zdalnego sterowania, inteligentny system kluczyka, elektryczne tylne drzwi, wyświetlacz wielofunkcyjny, system klasyfikacji pasażerów z przodu
28 10 Światła w progach drzwi, oświetlenie osobiste, oświetlenie wnętrza, wskaźniki i mierniki, lampka wyłącznika silnika, oświetlenie sufitowe w drzwiach
29 30 Światła przyczepy
30 20 System blokady kierownicy
31 25 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, EFI NO.2, EFI NO.3
32 15 Włącz światła sygnalizacyjne
33 25 INJ NR 1, INJ NR 2, ZAPŁON, WSKAŹNIK NR 2
34 15 System nagłośnienia
35 7,5 Brak obwodu
36 15 Odmrażacz wycieraczek przedniej szyby
37 10 Szklany właz, system komunikacji multipleksowej, zewnętrzne oświetlenie stóp
38 7,5 System ładowania
39 7,5 Multipleksowy system komunikacji
40 15 Reflektor lewy (światło drogowe)
41 15 Reflektor prawy (światło drogowe)
42 15 Reflektor lewy (światła mijania)
43 15 Reflektor prawy (światła mijania)
44 10 Klakson
45 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa, inteligentny system klucza
46 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą
47 20 Czujnik stosunku powietrza do paliwa
48 7,5 Klakson
Zobacz także:  Toyota Corolla E110 (1997-2002) - schematy bezpieczników i przekaźników



Typ B (jeśli jest na wyposażeniu)

Toyota Highlander XU50 (2013-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 INV-W/P 15 Brak obwodu
2 IGCT NR 2 7,5 Brak obwodu
3 A/C-D 10 Brak obwodu
