Toyota Verso-S (2010-2017) – schematy bezpieczników i przekaźników

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Verso-S z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Toyota Verso-S to mały minivan produkowany przez japońską firmę Toyota w latach 2010-2017. Jest to model zaprojektowany z myślą o miejskiej mobilności i kompakcyjnych rozmiarach, które umożliwiają łatwe poruszanie się w zatłoczonych obszarach miejskich.

Oto niektóre cechy i charakterystyki Toyota Verso-S (2010-2017):

  1. Kompaktowy rozmiar: Toyota Verso-S była znacznie mniejsza od innych modeli z serii Verso. To kompaktowe wymiary czyniły ją idealnym wyborem dla osób, które potrzebowały wygodnego samochodu do jazdy w miejskim ruchu.
  2. Przestronność i konfiguracja: Mimo kompaktowych rozmiarów, wnętrze Verso-S było dobrze wykorzystane. Elastyczna konfiguracja siedzeń umożliwiała przewóz zarówno pasażerów, jak i ładunków.
  3. Design: Verso-S miała nowoczesny design, który łączył estetykę miejską z charakterystycznymi cechami marki Toyota. Chociaż była mniejsza, wciąż miała przyjazny wygląd i ergonomiczne wnętrze.
  4. Silniki i wydajność: Modele Verso-S oferowały różne opcje silnikowe, głównie benzynowe jednostki napędowe o umiarkowanych osiągach. W związku z kompaktowym rozmiarem, skupiano się również na efektywności paliwowej.
  5. Technologia i wyposażenie: Mimo mniejszego rozmiaru, Verso-S oferowała pewne podstawowe opcje wyposażenia, takie jak systemy multimedialne, klimatyzację, a także opcje łączności Bluetooth i USB.
  6. Mobilność miejska: Verso-S był idealnym samochodem do jazdy w mieście. Dzięki małym wymiarom i zwinności, można było łatwo manewrować w zatłoczonych uliczkach i parkować na małych przestrzeniach.
  7. Bezpieczeństwo: Pomimo swojego kompaktowego charakteru, Toyota dbała o bezpieczeństwo w Verso-S. W zależności od wersji, były dostępne systemy takie jak ABS, ESP, poduszki powietrzne i inne układy bezpieczeństwa.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

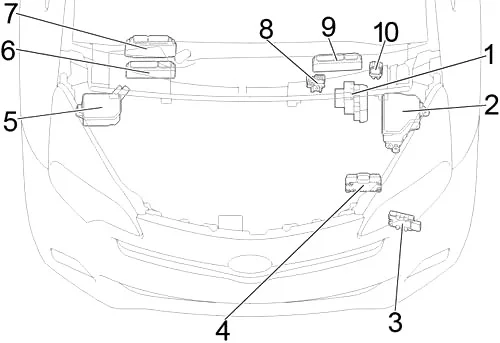

Komora silnika

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

  1. ECU kontroli poślizgu z siłownikiem
  2. Skrzynka bezpiecznikowa
  3. ECU sterowania pompą paliwa
  4. Konwerter pojazdu ECO Run
  5. Skrzynka bezpieczników 2
  6. LHD 1NR-FE: ECM
  7. LHD 1ND-TV: ECM
  8. Topliwy blok łącza
  9. RHD: ECM
  10. Przekaźnik świecy żarowej

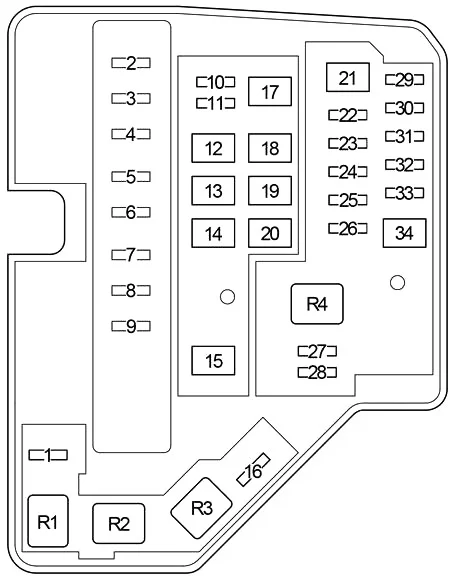

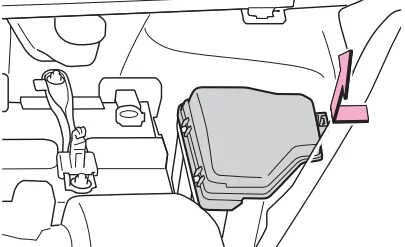

Skrzynka bezpieczników komory silnika 1

Wciśnij zakładkę i zdejmij pokrywę.

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników



Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 20 Benzyna: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30 Olej napędowy: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpiecznik „EFI №2”
3 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4 10 Klakson
5 10 System Stop & Start, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6 10 inteligentny system wprowadzania i uruchamiania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wielotrybowa ręczna skrzynia biegów, system poduszek powietrznych SRS, system blokady kierownicy, światła stopu, system Stop & Start
7 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
8 7,5 Licznik i mierniki, system Stop & Start
9
10
11 25 Nagrzewnica elektryczna, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
12 50 Elektryczne wspomaganie kierownicy
13 30 ABS, VSC
14 30 Odmgławiacz tylnej szyby
15 80 Nagrzewnica PTC, zewnętrzne lusterko wsteczne odmgławiacze
16
17 40 System klimatyzacji
18
19 30 Elektryczny wentylator chłodzący
20 50 ABS, VSC
21 40 System Start&Stop
22 30 System startowy
23
24 25 Zamek drzwi elektrycznych
25 30 Bezpieczniki „DOME”, „ECU-B №1”
26 20 System blokady kierownicy
27 5 Główny korpus ECU, inteligentny system wprowadzania i uruchamiania
28 15 Oświetlenie wnętrza, system audio, VSC
29 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30 10 Włącz światła sygnalizacyjne
31 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, inteligentny system wprowadzania i uruchamiania, układ rozruchowy, wielotrybowa ręczna skrzynia biegów
32 5 Wskaźniki i liczniki, blokada drzwi elektrycznych, bezprzewodowy pilot zdalnego sterowania, system Stop & Start, inteligentny system wprowadzania i uruchamiania, wielotrybowa ręczna skrzynia biegów, system klimatyzacji
33
34 50 Bezpieczniki „EFI MAIN”, „ECD MAIN”, „EFI №2”, „EFI №3”, „IG2”, „IGN”, „MET”, „HORN”
Przekaźnik
R1 Elektryczny wentylator chłodzący (FAN №2)
R2 Elektryczny wentylator chłodzący (FAN №1)
R3 Odmgławiacz tylnej szyby (DEF)
R4 Układ rozruchowy (ST)
z systemem Stop & Start; 1NZ-FE: System startowy (ST2)
Zobacz także:  Toyota Land Cruiser 100/J100 (1998-2002) - schematy bezpieczników i przekaźników

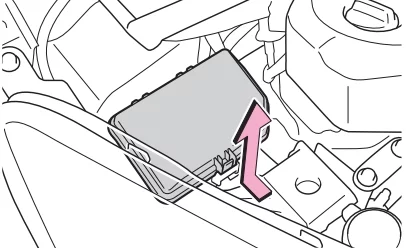

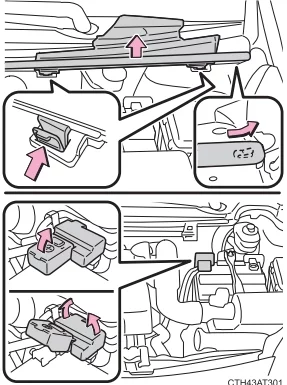

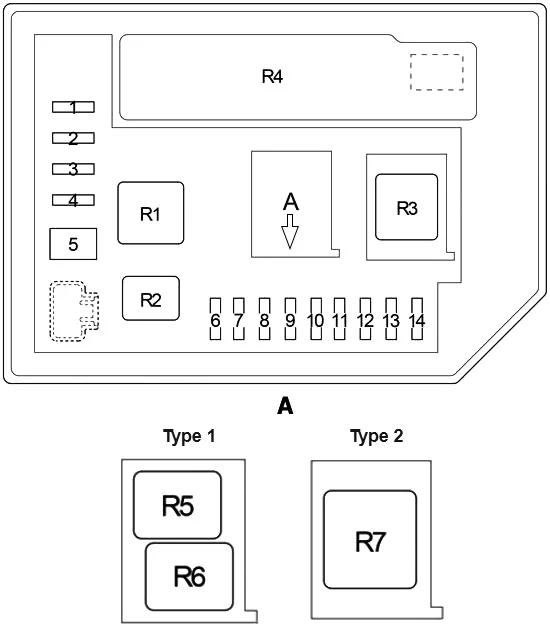

Skrzynka bezpieczników komory silnika 2

Wciśnij zakładkę i zdejmij pokrywę.

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników



Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 15 Reflektor
3 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
4 7,5 Bezpieczniki „H-LP RH LO”, „H-LP LH LO”
5 50 Wielotrybowa manualna skrzynia biegów
40 z systemem Stop & Start; 1NZ-FE: System startowy
6 10 Reflektor prawy (światło drogowe)
7 10 Reflektor lewy (światła drogowe), wskaźnik i mierniki
8 10 Halogen: Reflektor prawy (światło mijania)
15 HID: Reflektor prawy (światło mijania)
9 10 Halogen: Reflektor lewy (światła mijania), pokrętło ręcznego poziomowania reflektorów
15 HID: lewy reflektor (światło mijania), ręczne pokrętło poziomowania reflektorów
10
11
12
13
14
Przekaźnik
R1 Ściemniacz (DIM)
R2 Światła do jazdy dziennej / Zabezpieczenie przed kradzieżą (EU-DRL/S-HORN)
R3 Reflektor / Światła do jazdy dziennej (H-LP/US-DRL)
R4 Przekaźnik integracyjny
R5 1NR-FE, 1ND-TV: Światła do jazdy dziennej (DRL)
z systemem Stop & Start 1NZ-FE: Rozrusznik ((ST) przed majem 2014 r.)
R6 1NR-FE, 1ND-TV: (O/P MTR)
R7 Wielotrybowa manualna skrzynia biegów (MMT)
Zobacz także:  Toyota Matrix E130 (2003-2008) - schematy bezpieczników i przekaźników

Topliwy blok łącza

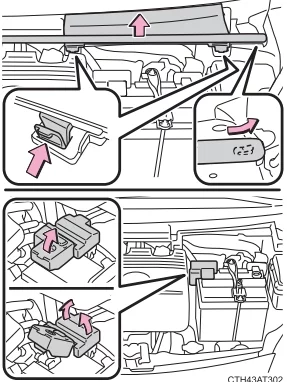

Pociągnij gumowy pasek na krawędzi, aby odczepić go od pokrywy, a następnie wciśnij zaczepy i zdejmij pokrywę. Zdejmij pokrywę zacisków akumulatora, a następnie pokrywę skrzynki bezpieczników.

Ruch lewostronny

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 80 Układ żarzenia silnika
2 GŁÓWNY 80 „BBC”, „S-HORN”, „ST”, „D/L nr 2”, „DCC”, „STR LOCK”, „ETCS”, „HAZ”, „AM2”, „ECU-B nr 2” , „R/I”, „H-LP MAIN”, „H-LP RH HI”, „H-LP LH HI”, „H-LP RH LO”, „H-LP LH LO”, „MMT” bezpieczniki
3 ALT 120 „PWR HTR”, „EPS”, „ABS №2”, „DEF”, „PTC”, „HTR”, „RDI FAN”, „ABS №1”, „OGON №2”, „PANEL”, „DRZWI R/R”, „DRZWI P”, „SPRZ-IG nr 1”, „SPRZ-IG nr 2”, „A/C”, „WSKAŹNIK”, „SPRYSKIWACZ”, „WYCIERACZKA”, „WYCIERACZKA RR”, „ P/W”, „DOOR R/L”, „DOOR”, „CIG”, „ACC”, „D/L”, „OBD”, „FOG RR”, „STOP”, „AM1”, „FOG FR ”, „DD/L”, „SHADE”, „S-HTR” bezpieczniki

Przedział pasażerski

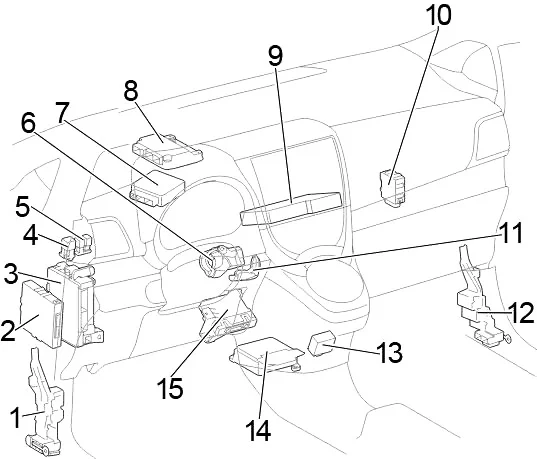

Ruch lewostronny

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

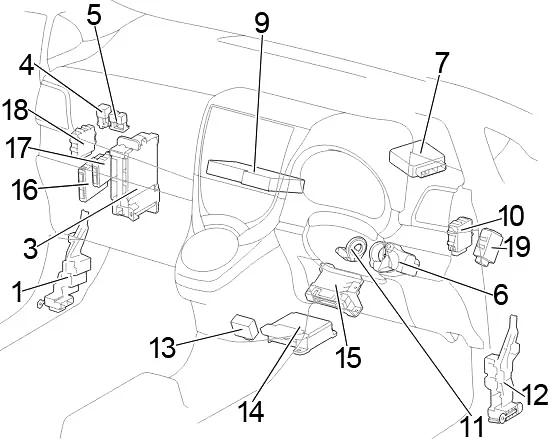

Kierownica z prawej strony

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

  1. Blok przyłączeniowy
  2. LHD: ECU zatrzymania i uruchomienia
    silnika
    bez systemu Stop & Start: ECU sterowania zarządzaniem energią
  3. Skrzynka bezpieczników / ECU korpusu głównego
  4. Przekaźnik nagrzewnicy (HTR)
  5. Skrzynka przekaźnikowa
  6. Siłownik blokady kierownicy
  7. ECU wspomagania kierownicy
  8. ECU sterowania skrzynią biegów
  9. Moduł rozszerzeń
  10. Przekaźnik wycieraczek szyby przedniej
  11. Wzmacniacz klucza transpondera
  12. Blok przyłączeniowy
  13. ECU sterowania blokadą zmiany biegów
  14. Centralny czujnik poduszki powietrznej
  15. Wzmacniacz klimatyzacji
  16. RHD: ECU zatrzymania i uruchomienia silnika
  17. RHD: ECU sterowania zarządzaniem energią
  18. RHD: ECU poziomowania reflektorów
  19. RHD: Przekaźnik kontroli drzwi z podwójną blokadą
Zobacz także:  Toyota Corolla E120/E130 (2003-2008) - schematy bezpieczników i przekaźników

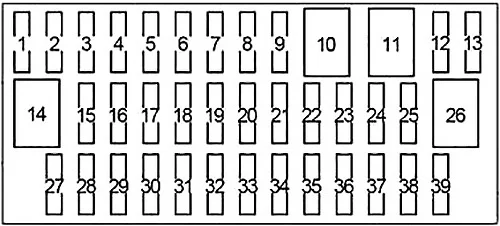

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej.

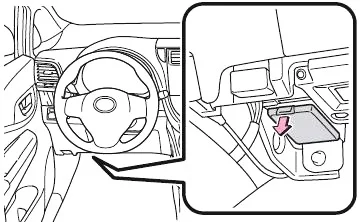

Kierownica z lewej strony: Zdejmij pokrywę.

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

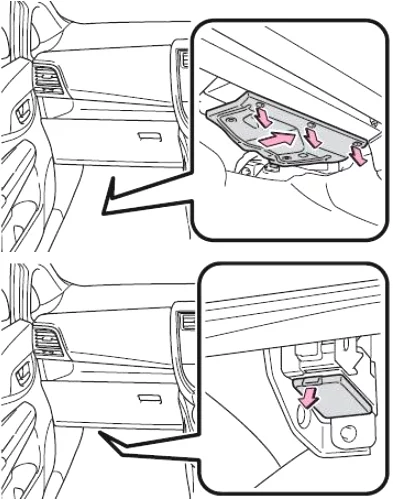

Kierownica z prawej strony: Zdejmij pokrywę, a następnie zdejmij pokrywę (nie zdejmuj pokrywy z nadmierną siłą, ponieważ jest przymocowana do światła w przestrzeni na nogi).

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2
3
4 15 Podgrzewacze siedzeń
5
6
7
8 25 Panoramiczny klosz dachowy
9
10
11
12 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13
14
15 15 Przednie światła przeciwmgielne, wskaźnik i mierniki
16 7,5 System startowy
17 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, inteligentny system wprowadzania i uruchamiania, ABS, VSC, wielotrybowa ręczna skrzynia biegów, światła stopu, wysoko zamontowane światło stopu, system sterowania blokadą zmiany biegów
18 7,5 Tylne światło przeciwmgielne, wskaźnik i mierniki
19
20 7,5 Pokładowy system diagnostyczny
21 25 System zamka drzwi zasilania
22 5 Główny korpus ECU, zewnętrzne lusterka wsteczne, system audio, system Stop & Start, system sterowania blokadą zmiany biegów
23 15 Gniazdka elektryczne
24 20 Okna elektryczne
25 20 Okna elektryczne
26 30 Okna elektryczne
27 15 Wycieraczka tylnej szyby
28 20 Wycieraczki
29 15 Spryskiwacz przedniej szyby
30
31
32 10 Światło cofania, system sterowania blokadą zmiany biegów, tylne światła przypominające o zapięciu pasów bezpieczeństwa, automatyczna powłoka przeciwodblaskowa w lusterku wstecznym, napęd wielopunktowy, system audio, panoramiczna osłona dachu, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, czujnik deszczu
33 7,5 System klimatyzacji, nagrzewnica elektryczna, odmgławiacz tylnej szyby, odmgławiacze lusterka wstecznego zewnętrznego
34 5 ABS, VSC, system Stop & Start
35 5 Elektryczny wentylator chłodzący, odmgławiacz tylnej szyby, elektryczne wspomaganie kierownicy, główny sterownik ECU, wycieraczki przedniej szyby, VSC
36 20 Okna elektryczne
37 20 Okna elektryczne
38 5 Wskaźniki i mierniki, oświetlenie tablicy przyrządów, podświetlenie przełączników
39 10 Przednie światła pozycyjne, tylne światła, oświetlenie tablicy rejestracyjnej, przednie światła przeciwmgielne, tylne światło przeciwmgielne, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wskaźnik i mierniki

Skrzynka przekaźnikowa

Toyota Verso-S (2010-2017) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1
R2 Przednie światło przeciwmgielne (FR FOG)
